Teoremas de Circuitos: Thévenin e Norton

Prévia do material em texto

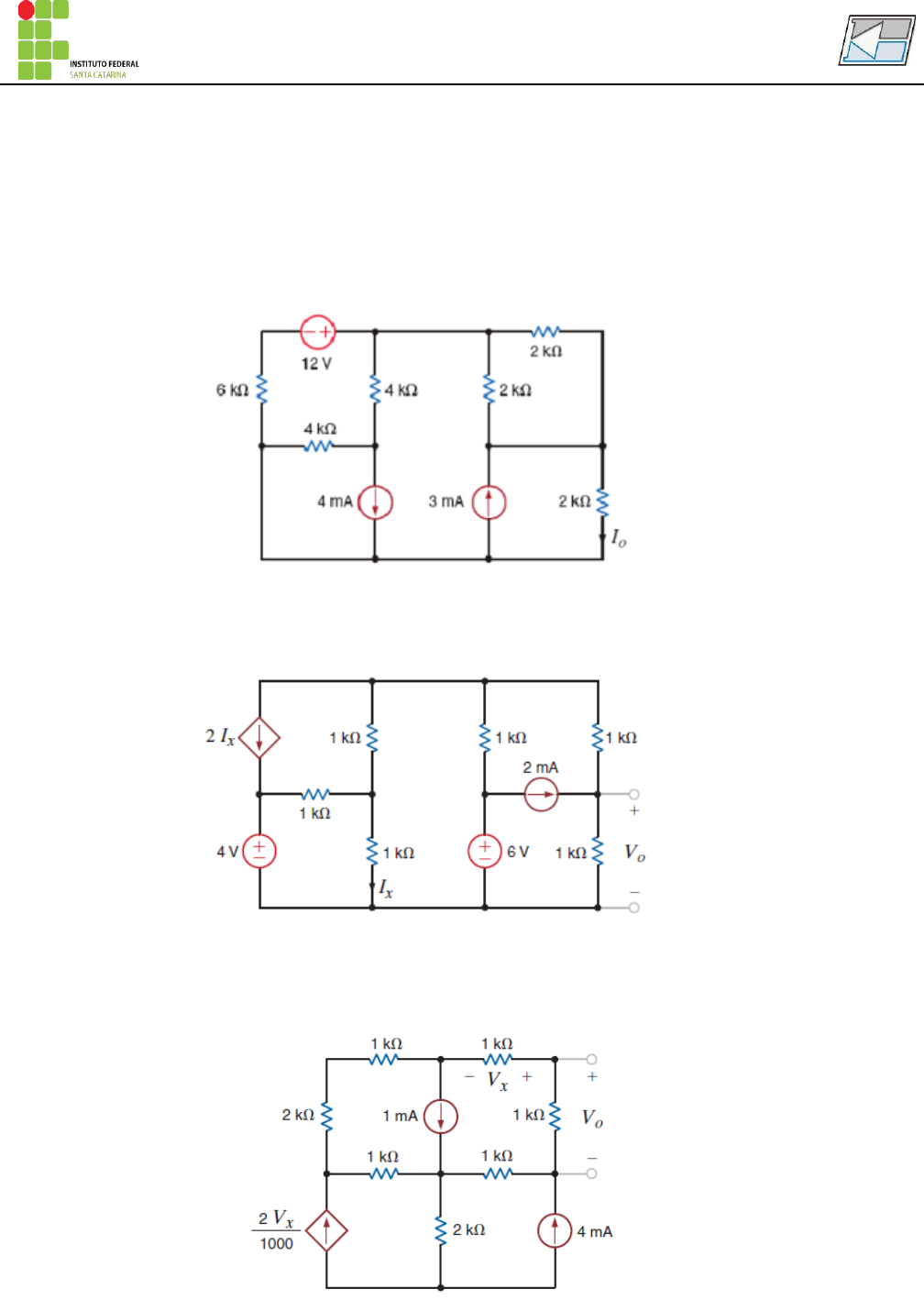

<p>INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA</p><p>DE SANTA CATARINA - CAMPUS ITAJAÍ</p><p>Departamento Acadêmico de Eletroeletrônica</p><p>Curso de Engenharia Elétrica</p><p>Prof. MSc. Guilherme Ranzolin Piazzetta</p><p>Prof. Dr. Wilson Valente Junior</p><p>TEOREMAS DE CIRCUITOS: THÉVENIN E NORTON</p><p>Lista de Exercícios de Fixação</p><p>1. Encontre Io no circuito a seguir utilizando o teorema de Thévenin.</p><p>2. Use o teorema de Thévenin para encontrar Vo no circuito abaixo.</p><p>3. Use o teorema de Thévenin para encontrar Vo no circuito abaixo.</p><p>4. Use o teorema de Norton para encontrar Vo no circuito abaixo.</p><p>5. Determine o circuito equivalente de Norton do circuito abaixo.</p><p>6. A ponte de Wheatstone no circuito no circuito apresentado abaixo está equilibrada</p><p>quando R3 é igual a 1200 Ω. Se o galvanômetro tiver uma resistência de 30 Ω, qual será</p><p>a corrente no galvanômetro quando a ponte estiver desequilibrada e R3 for 1204 Ω?</p><p>Sugestão: obtenha o equivalente de Thévenin com relação aos terminais do</p><p>galvanômetro quando R3 = 1204 Ω. Observe que, uma vez obtido esse equivalente de</p><p>Thévenin, é fácil determinar a corrente de desequilíbrio no ramo do galvanômetro para</p><p>diferentes indicações do galvanômetro.</p><p>7. Uma bateria de automóvel, quando ligada ao rádio de um carro, fornece 12,5 V. Quando</p><p>ligada a um conjunto de faróis, fornece 11,7 V. Suponha que o rádio possa ser modelado</p><p>como um resistor de 6,25 Ω e os faróis possam ser modelados como um resistor de 0,65</p><p>Ω. Quais são os equivalentes de Thévenin e de Norton para a bateria?</p><p>BIBLIOGRAFIA E CRÉDITO DAS FIGURAS</p><p>DORF, R.C.; SVOBODA, J.A.. Introdução aos Circuitos Elétricos. 7ª ed.. Rio de Janeiro: LTC. 2001</p><p>SADIKU, M. N. O.; ALEXANDER, C. K.. Fundamentos de Circuitos Elétricos. 5ª ed.. P. Alegre: Bookman. 2013</p><p>NILSSON, J. W.; RIEDEL, S.A.. Circuitos Elétricos. 8ª ed.. São Paulo: Pearson. 2009</p><p>MARIOTTO, P.A.. Análise de Circuitos Elétricos. . São Paulo: Prentice-Hall. 2003</p><p>BURIAN Jr., Y.; LYRA, A.C.C.. Circuitos Elétricos. . São Paulo: Pearson Prentice Hall. 2006</p><p>BOYLESTAD, R. L.. Introdução à Análise de Circuitos. 10ª ed.. São Paulo: Prentice Hall. 2004</p><p>HAYT, W.H.. Análise de Circuitos em Engenharia. 8ª ed.. Mcgraw-Hill. 2014</p><p>IRWIN, J. D.. Análise Básica de Circuitos para Engenharia. 10ª ed.. Rio de Janeiro: LTC. 2014</p>
