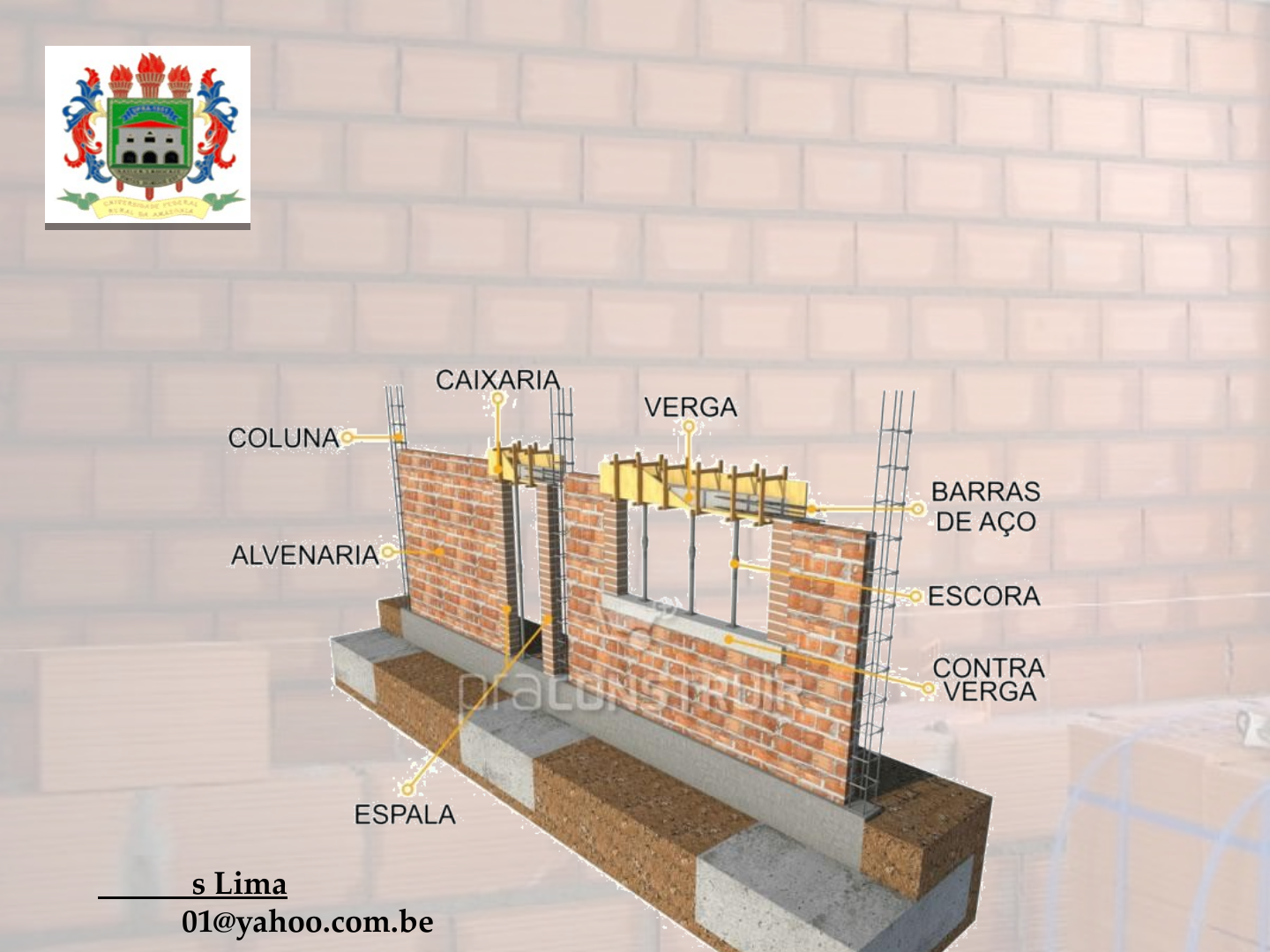

<p>Prof. Marcus Lima</p><p>marcuslima01@yahoo.com.be</p><p>Universidade Federal Rural da Amazônia – Ufra</p><p>Campus Capitão Poço – PA</p><p>Disciplina: Ambiência e Construções Rurais</p><p>Tópico: Alvenaria</p><p>ALVENARIA</p><p>A alvenaria é um dos mais antigos sistemas de construção da humanidade.</p><p>Tem com função organizar o espaço interior, proteção contra a ação do meio exterior e suporte de carga. Comumente deve obedecer condições de resistência, durabilidade e impermeabilidade.</p><p>De pedras:</p><p>• Pedra seca: construída sem argamassa de rejuntamento. As pedras são utilizadas da mesma forma como são obtidas na pedreira, sem preparo algum, sendo justapostas e calçadas com lascas. Usadas somente nas construções de pequena importância como em revestimentos de taludes, pequenos arrimos, muros divisórios, etc.</p><p>pedra de argamassa:</p><p>Construídas em pedra bruta como no caso anterior assentes em argamassa de areia grossa. Usadas como alicerces, baldrames e em locais onde for fácil e econômica a sua utilização.</p><p>Pedra aparelhada:</p><p>Construídas de pedras ligadas com argamassa, tendo a face aparente preparada, apresentando uma superfície lisa e uniforme.</p><p>Cantaria:</p><p>Construídas de pedras totalmente trabalhadas, formando blocos uniformes de faces planas que se ajustam perfeitamente.</p><p>Alvenarias adensadas:</p><p>São executadas com fôrma de madeira introduzindo-se a mistura no seu interior, adensando-a e deixando secar bem. Desloca-se a fôrma, subindo, e faz-se novo enchimento, adensando-se novamente. São alvenarias que atualmente têm pequena aplicação.</p><p>Tijolos maciços:</p><p>Se apresentam em várias dimensões</p><p>Tijolos furados:</p><p>mais leves que os maciços e são bons isolantes de calor, som e umidade, proporcionando também, maior rendimento na mão-de-obra e economia de material.</p><p>6</p><p>Quando a alvenaria não é dimensionada para resistir cargas verticais além de seu peso próprio.</p><p>ALVENARIA DE VEDAÇÃO</p><p>Quando a alvenaria é empregada na construção para resistir cargas, ela é chamada ALVENARIA RESISTENTE, pois além do seu peso próprio, ela suporta cargas (peso das lajes, telhados, etc.).</p><p>ALVENARIA ESTRUTURAL</p><p>Quando a alvenaria é empregada na construção para resistir cargas, ela é chamada ALVENARIA RESISTENTE, pois além do seu peso próprio, ela suporta cargas (peso das lajes, telhados, etc.).</p><p>ALVENARIA ESTRUTURAL</p><p>ELEMENTO DE ALVENARIA</p><p>TIJOLOS DE BARRO COZIDO</p><p>a - Tijolo comum (maciço, caipira)</p><p>São blocos de barro comum, moldados com arestas vivas e retilíneas (Figura 4.1), obtidos após a queima das peças em fornos contínuos ou periódicos com temperaturas das ordem de 900 a 1000°C.</p><p>ELEMENTO DE ALVENARIA</p><p>TIJOLOS DE BARRO COZIDO</p><p>b - Tijolo furado (baiano)</p><p>Tijolo cerâmico vazado, moldados com arestas vivas retilíneas, tendo a sua conformação obtida através de extrusão. A seção transversal destes tijolos é variável, existindo tijolos com furos cilíndricos e com furos prismáticos.</p><p>ELEMENTO DE ALVENARIA</p><p>TIJOLOS DE BARRO COZIDO</p><p>c - Tijolo laminado (21 furos)</p><p>Tijolo cerâmico utilizado para executar paredes de tijolos à vista. O processo de fabricação é semelhante ao do tijolo furado.</p><p>Material obtido pela mistura de solo arenoso, geralmente 50 a 80 % do próprio terreno onde se processa a construção, cimento Portland de 4 a 10 %, e água, prensados mecanicamente ou manualmente.</p><p>São assentados por argamassa mista de cimento, cal e areia no traço 1:2:8 ou por meio de cola.</p><p>ELEMENTO DE ALVENARIA</p><p>TIJOLOS DE SOLO CIMENTO</p><p>ELEMENTO DE ALVENARIA</p><p>TIJOLOS DE SOLO CIMENTO</p><p>São indicados para alvenaria sem revestimento, por terem acabamento mais refinado. Incluem-se aqui os tijolos de solo cimento.</p><p>BLOCOS DE CONCRETO</p><p>ELEMENTO DE ALVENARIA</p><p>Peças regulares e retangulares, fabricadas com cimento, areia, pedrisco, pó de pedra e água. O equipamento para a execução dos blocos é a prensa hidráulica. O bloco é obtido através da dosagem racional dos componentes, e dependendo do equipamento é possível obter peças de grande regularidade e com faces e arestas de bom acabamento.</p><p>BLOCOS DE CONCRETO</p><p>ELEMENTO DE ALVENARIA</p><p>Constituem uma alvenaria de grande resistência, podendo dispensar revestimento e receber pintura diretamente sobre o bloco.</p><p>Após, no mínimo, um dia da impermeabilização deverão ser erguidas as paredes conforme o projeto de arquitetura.</p><p>IMPERMEABILIZAÇÃO DO BALDRAME</p><p>Após, no mínimo, um dia da impermeabilização deverão ser erguidas as paredes conforme o projeto de arquitetura.</p><p>IMPERMEABILIZAÇÃO DO BALDRAME</p><p>PAREDE DE TIJOLOS FURADOS</p><p>As paredes de tijolo furado são utilizadas com a finalidade de diminuir o peso das estruturas e economia, não oferecem grande resistência e portanto, só devem ser aplicados com a única função de vedarem um painel na estrutura de concreto.</p><p>No entanto, os tijolos furados também são utilizados para a elevação das paredes, e o seu assentamento e feito em amarração, tanto para paredes de 1/2 tijolo como para 1 tijolo .</p><p>A amarração dos cantos e nas paredes internas é realizada de maneira semelhante ao tijolo maciço.</p><p>AMARRAÇÃO DOS TIJOLOS FURADOS</p><p>ELEVAÇÃO DA ALVENARIA</p><p>O serviço é iniciado pelos cantos após o assentamento da primeira fiada, obedecendo o prumo de pedreiro para o alinhamento vertical e o escantilhão no sentido horizontal.</p><p>Os cantos são levantados primeiro porque, desta forma, o restante da parede será erguida sem preocupações de prumo e horizontalidade, pois estica-se uma linha entre os dois cantos já levantados, fiada por fiada</p><p>ELEVAÇÃO DA ALVENARIA</p><p>Vergas; contravergas; cintas de amarração e coxins</p><p>Cinta de amarração</p><p>14 cm</p><p>19 cm</p><p>9 cm</p><p>Em função do tamanho do tijolo, espessura da junta e tipo de parede podemos calcular a quantidade de tijolos para cada m2 de alvenaria, e, a partir daí, chegar ao consumo de material.</p><p>Ex:</p><p>Para tijolos furados com medidas 19 x 14 x 9 cm, assentados em pé (1/2 tijolo), considerando juntas de 1,5 cm.</p><p>CALCULO DA QUANTIDADE DE TIJOLOS POR m-2</p><p>Área do tijolo com as juntas =</p><p>N° de tijolo m-2 =</p><p>Acrescentar 10 % para perdas:</p><p>20 m</p><p>25 m</p><p>Exemplo de aplicação</p><p>Considere um orçamento para construção de um muro de alvenaria de 2,5 m de altura. Determine a quantidade de tijolos para construção da área representada abaixo.</p><p>Dados: serão utilizados tijolos de 0,19 x 0,14 x 0,09 m; a alvenaria será de ½ tijolo.</p><p>Calculo do volume de argamassa de rejunte</p><p>A melhor forma de determinar tal volume seria estimar o volume de argamassa por tijolo e depois multiplicar pelo número de tijolos utilizados no projeto.</p><p>0,14 m</p><p>0,19 m</p><p>0,09 m</p><p>0,015 m</p><p>Obs. No caso de tijolos furados, considerar um acréscimo de 20% no volume de argamassa de assentamento.</p><p>Logo, o volume de argamassa por tijolo seria:</p><p>Varg = (0,14+0,19) x 0,09 x 0,015 x 1,2 = 0,00053 m3</p><p>Quantidade de cimento e areia</p><p>Obs.</p><p>Devemos ainda acrescentar 5% de taxa de quebra do cimento;</p><p>Para cada m3 de argamassa, são consumidos de 350 a 370 litros de água limpa</p><p>Quantidade de cimento e areia</p><p>Após a determinação do volume de argamassa por tijolo, deveremos multiplicá-lo pelo número de tijolos necessários para executar a obra.</p><p>Qc =</p><p>Qc = qnt de cimento (kg)</p><p>VTarg = volume total de argamassa (m3)</p><p>a = parte de areia no traço</p><p>Qa = qnt areia (m3)</p><p>Qa =</p><p>20 m</p><p>25 m</p><p>Exemplo de aplicação</p><p>Considere um orçamento para construção de um muro de alvenaria de 2,5 m de altura.</p><p>Determine a quantidade de tijolos para construção da área representada abaixo.</p><p>Determine a quantidade de cimento de areia para rejuntar os tijolos.</p><p>Dados: serão utilizados tijolos de 0,19 x 0,14 x 0,09 m; a alvenaria será de ½ tijolo.</p><p>ARGAMASSA PARA REVESTIMENTO DA ALVENARIA</p><p>Chapisco</p><p>É um revestimento rústico empregado nos paramentos lisos de alvenaria, pedra ou concreto; a fim de facilitar o revestimento posterior, dando maior pega, devido a sua superfície porosa.</p><p>O chapisco é uma argamassa de cimento e areia média ou grossa sem peneirar no traço 1:3 ou 1:4, com espessura média de 0,5 cm. Tempo de cura 3 dias.</p><p>Emboço</p><p>É uma argamassa grossa utilizada para a regularização dos diversos substratos,</p><p>em média apresenta espessura de 1,5 a 2 cm. Normalmente o emboço trabalha como base para o reboco, azulejo, massa corrida, gesso etc.</p><p>Traços mais comuns</p><p>cimento-areia ou saibro + aditivo		1:4</p><p>cimento-areia + 10% terra vermelha	1:7</p><p>cimento-saibro-areia			1:3:9</p><p>cal-areia					1:4</p><p>cimento-cal-areia				1:2:8</p><p>Tempo de cura é de no mínimo 7 dias</p><p>Obs:</p><p>A parede deve ser umedecida antes da aplicação do emboço</p><p>Qual a quantidade de cimento e areia necessário para emboçar toda a alvenaria do prédio a baixo, considere pé direito de 2,7 m, traço 1:4 e espessura média do emboço igual a 1,5 cm;</p><p>Piso</p><p>Todas as vezes que vamos aplicar qualquer tipo de piso, não podemos fazê-lo diretamente sobre o solo.</p><p>Devemos executar uma camada de preparação em concreto magro, que chamamos de contrapiso, base ou lastro, ou uma argamassa de regularização.</p><p>Os lastros mais comuns são executados com concreto não estrutural no traço 1:4:8, 1:3:5 ou 1:3:6.</p><p>Aplicar o aterro, nivelar e compactar o terreno;</p><p>Quando se tem um aterro e este for maior que 1,0 m, a compactação deve ser feita em camadas de 20 cm;</p><p>Quando não se puder confiar num aterro recente, convém armar o concreto podendo usar o traço 1:2,5:4;</p><p>A espessura mínima do contrapiso deverá ser de 5 cm; podendo atingir até ± 8 cm, pois o terreno nunca estará completamente plano e em nível. Em residências;</p><p>nos locais de passagem de veículos o lastro deverá ser no mínimo 7,0 cm, podendo chegar até a ±10,0 cm.</p><p>Regularização da base</p><p>O piso cimentado é executado com argamassa de cimento e areia no traço 1:3, com espessura entre 2,0 a 2,5 cm e nunca inferior a 1,0 cm.</p><p>Podemos utilizar o cimento Portland comum ou o cimento Portland branco e ainda acrescentar no cimento branco corantes.</p><p>* Se desejamos um acabamento liso devemos polvilhar cimento em pó e alisar com a colher de pedreiro ou desempenadeira de aço (massa</p><p>queimada).</p><p>* Se desejamos um acabamento áspero, usamos apenas a desempenadeira de madeira, ou texturado (vassoura, roletes etc...)</p><p>a) Quantos tijolos seriam necessários para construir o prédio abaixo?</p><p>Considerações:</p><p>Pé direito 2,5 m;</p><p>Tijolo furado 19 x 14 x 9 cm;</p><p>Parede de 1/2 tijolo com juntas de 1,5 cm.</p><p>b) Qual a quantidade de argamassa (rejunte) ?</p><p>Considere traço 1:5 (cimento e areia grossa)</p><p>Oiformações uteis:</p><p>Pesp cimento = 1200 kgm-3</p><p>Pesp areia fina = 1400 kgm-3</p><p>Pesp areia média = 1500 kgm-3</p><p>Pesp areai grossa = 1700 kgm-3</p><p>image2.png</p><p>image3.jpeg</p><p>image4.jpeg</p><p>image5.jpeg</p><p>image6.png</p><p>image7.jpeg</p><p>image8.jpeg</p><p>image9.png</p><p>image10.png</p><p>image11.png</p><p>image12.png</p><p>image13.png</p><p>image14.png</p><p>image15.png</p><p>image16.png</p><p>image17.png</p><p>image18.png</p><p>image19.png</p><p>image20.png</p><p>image21.png</p><p>image22.png</p><p>image23.jpeg</p><p>image24.png</p><p>image25.jpeg</p><p>image26.png</p><p>image27.png</p><p>image28.jpeg</p><p>image29.png</p><p>image30.png</p><p>image31.png</p><p>image32.png</p><p>image33.png</p><p>image34.jpeg</p><p>image35.jpeg</p><p>image36.png</p><p>image37.png</p><p>image38.jpeg</p><p>image39.jpeg</p><p>image40.jpeg</p><p>image41.jpeg</p><p>image42.jpeg</p><p>image43.jpeg</p><p>image44.png</p><p>image45.png</p><p>image46.png</p><p>image48.png</p><p>image47.png</p><p>image50.png</p><p>image49.png</p><p>image51.png</p><p>image52.jpeg</p><p>image53.jpeg</p><p>image54.jpeg</p><p>image55.jpeg</p><p>image56.png</p><p>image57.jpeg</p><p>image58.jpeg</p><p>image53.emf</p><p>image61.png</p><p>image59.png</p><p>image63.png</p><p>image60.png</p><p>image62.png</p><p>image63.jpg</p><p>image600.png</p><p>image64.png</p><p>image65.png</p><p>image66.png</p><p>image67.jpeg</p><p>image68.jpeg</p><p>image69.jpeg</p><p>image70.jpeg</p><p>image74.png</p><p>image71.jpeg</p><p>image72.png</p><p>image73.gif</p><p>image74.jpeg</p><p>image75.jpeg</p><p>image76.jpeg</p><p>image77.jpeg</p><p>image78.jpeg</p><p>image79.jpeg</p><p>image80.jpeg</p><p>image81.gif</p><p>image1.jpg</p>
