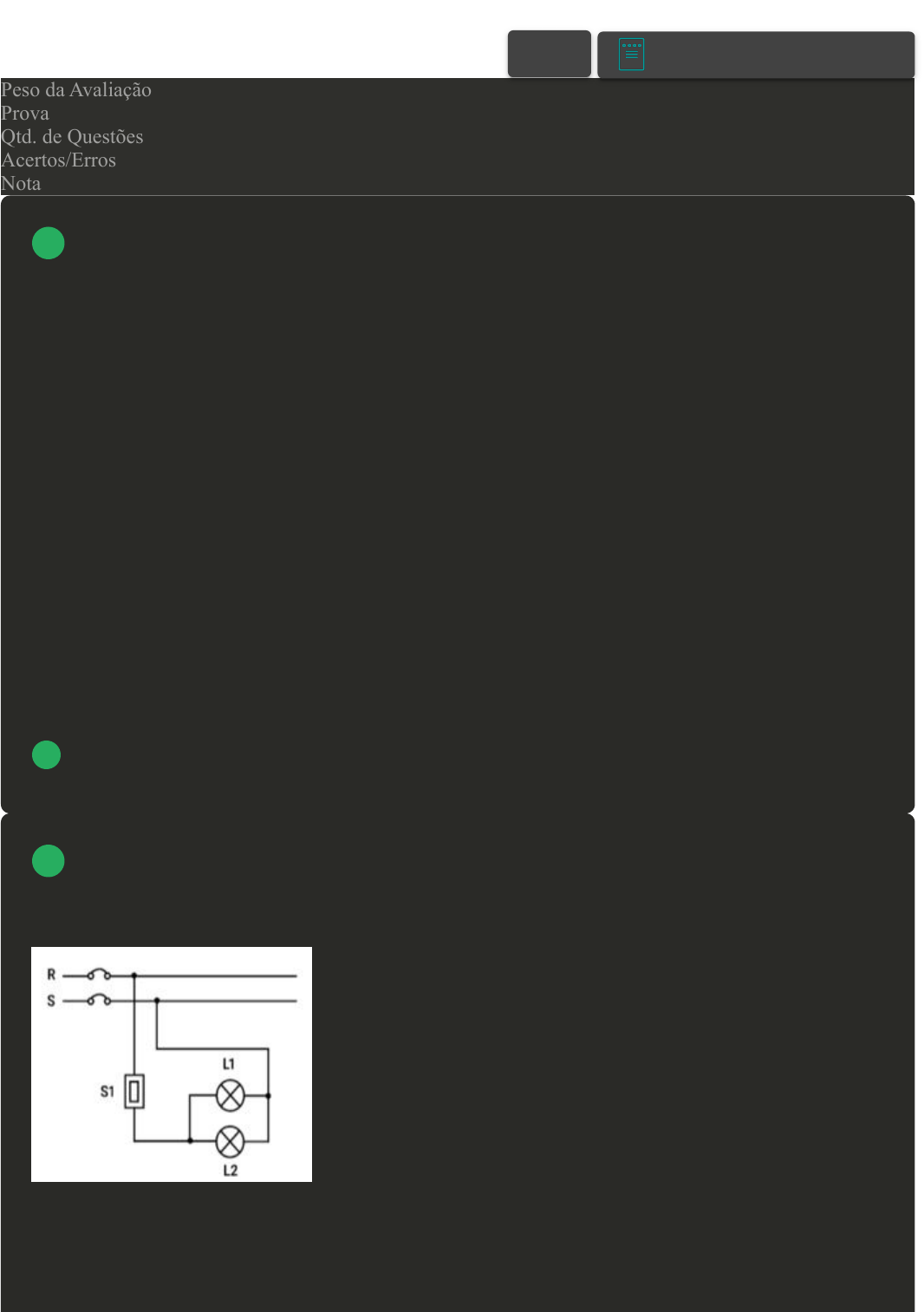

<p>Prova Impressa</p><p>GABARITO | Avaliação I - Individual (Cod.:990362)</p><p>Peso da Avaliação 2,00</p><p>Prova 89266776</p><p>Qtd. de Questões 10</p><p>Acertos/Erros 10/0</p><p>Nota 10,00</p><p>Os condutores elétricos são uma importante parte das instalações, sendo várias das suas</p><p>especificações declaradas na norma NBR 5410 (2004). Com base no exposto, classifique V para as</p><p>sentenças verdadeiras e F para as falsas:</p><p>( ) O condutor é chamado de fio quando é sólido, maciço e sem isolação.</p><p>( ) O condutor é chamado de cabo quando é composto de vários fios.</p><p>( ) Os fios são chamados de Condutor Classe 1, enquanto que os cabos são chamados de Condutor</p><p>Classe 2.</p><p>( ) Os fios possuem alta rigidez, não podendo ser dobrados muitas vezes a risco de quebra.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>FONTE: https://hosting.iar.unicamp.br/lab/luz/ld/normas%20e%20relat%F3rios/NRs/nbr_5410.pdf.</p><p>Acesso em: 3 jan. 2020.</p><p>A V - V - F - F.</p><p>B V - F - V - F.</p><p>C F - F - V - V.</p><p>D F - V - F - V.</p><p>[Laboratório virtual - Instalações Elétricas Residenciais: Circuitos Básicos] Dado o circuito</p><p>apresentado na figura, ao ligar o interruptor, teremos tensão e corrente no circuito:</p><p>Ao se retirar a lâmpada L1 do circuito, assinale a alternativa CORRETA que indique o valor da</p><p>corrente elétrica medida na lâmpada L2, supondo que foram utilizadas lâmpadas incandescentes neste</p><p>experimento:</p><p>A 400 mA</p><p>VOLTAR</p><p>A+ Alterar modo de visualização</p><p>1</p><p>2</p><p>B 800 mA</p><p>C 460 mA</p><p>D 920 mA</p><p>Muitas das instalações elétricas utilizam eletrodutos embutidos em alvenaria, que devem ser</p><p>representados nas plantas da instalação. Com base no exposto, analise as sentenças a seguir:</p><p>I- As caixas octogonais permitem a conexão de até oito eletrodutos.</p><p>II- É recomendável posicionar um alto número de circuitos por eletroduto para economizar espaço.</p><p>III- Os diâmetros dos eletrodutos devem constar na planta.</p><p>Assinale a alternativa CORRETA:</p><p>A As sentenças II e III estão corretas.</p><p>B Somente a sentença I está correta.</p><p>C As sentenças I e II estão corretas.</p><p>D Somente a sentença III está correta.</p><p>O projeto elétrico deve seguir as normas especificadas em lei, que são responsabilidade da</p><p>ABNT - Associação Brasileira de Norma Técnicas. Com base nas normas da ABNT, classifique V</p><p>para as sentenças verdadeiras e F para as falsas:</p><p>( ) A máxima tensão alternada permitida em edifícios de uso geral é de 1000 Volts.</p><p>( ) Os para-raios são elementos essenciais, que devem estar presente na maioria das edificações.</p><p>( ) A máxima tensão contínua permitida em edifícios de uso geral é de 1200 Volts.</p><p>( ) A norma permite que um condutor neutro tenha seção menor que os condutores fase em certas</p><p>condições.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>A F - V - V - F.</p><p>B F - F - V - V.</p><p>C V - V - F - F.</p><p>D V - F - F - V.</p><p>A ABNT NBR 5410 foi elaborada no Comitê Brasileiro de Eletricidade, pela Comissão de</p><p>Estudo de Instalações Elétricas de Baixa Tensão. A norma NBR 5410 (2004) estabelece condições</p><p>para as arandelas que serão instaladas nos banheiros. Com base nessa norma, analise as sentenças a</p><p>seguir:</p><p>3</p><p>4</p><p>5</p><p>I- As arandelas devem ficar a uma altura mínima de 90 cm do chão.</p><p>II- As arandelas devem situar-se a uma distância mínima de 40 cm entre si.</p><p>III- As arandelas devem estar a uma distância mínima de 60 cm do boxe.</p><p>Assinale a alternativa CORRETA:</p><p>FONTE: https://hosting.iar.unicamp.br/lab/luz/ld/normas%20e%20relat%F3rios/NRs/nbr_5410.pdf.</p><p>Acesso em: 3 jan. 2020.</p><p>A Somente a sentença III está correta.</p><p>B As sentenças I e II estão corretas.</p><p>C Somente a sentença II está correta.</p><p>D As sentenças I e III estão corretas.</p><p>O número de pontos de tomada mínimos, conforme definido pela norma NBR 5410 (2004),</p><p>depende principalmente da destinação do local e dos equipamentos que serão utilizados, com</p><p>recomendações mínimas sendo listadas na norma para certas condições. Com base no exposto,</p><p>classifique V para as sentenças verdadeiras e F para as falsas:</p><p>( ) Em cozinhas, deve existir um ponto de tomada para cada 3,5 m, com no mínimo dois pontos na</p><p>bancada.</p><p>( ) Em varandas, é necessário ao menos um ponto de tomada, mas esse pode ser apenas próximo</p><p>dela.</p><p>( ) Em dormitórios, é necessário um ponto de tomada a cada 3 m, sendo posicionados</p><p>preferencialmente em duas das paredes.</p><p>( ) Nos banheiros, deve haver no mínimo dois pontos de tomada, que não podem estar muito</p><p>próximos do boxe.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>FONTE: https://hosting.iar.unicamp.br/lab/luz/ld/normas%20e%20relat%F3rios/NRs/nbr_5410.pdf.</p><p>Acesso em: 3 jan. 2020.</p><p>A F - F - V - V.</p><p>B V - V - F - F.</p><p>C V - F - V - F.</p><p>D F - V - F - V.</p><p>A potência atribuída para cada ponto de tomada pode variar, sendo especificada pela norma</p><p>NBR 5410 (2004). Com base no exposto, classifique V para as sentenças verdadeiras e F para as</p><p>falsas:</p><p>( ) Em cozinhas e banheiros, utiliza-se até três pontos de tomada com 300 VA e o restante com 100</p><p>VA.</p><p>6</p><p>7</p><p>( ) Quando há mais de seis pontos de tomada em uma cozinha, pode-se utilizar duas tomadas com</p><p>600 VA e as demais com 100 VA.</p><p>( ) Nos cômodos em geral, o recomendado é uma tomada com 600 VA e as demais com 100 VA.</p><p>( ) Para certos equipamentos de alto consumo, como ar condicionado e chuveiro, são atribuídas</p><p>tomadas separadamente, cuja potência pode ser mais alta.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>FONTE: https://hosting.iar.unicamp.br/lab/luz/ld/normas%20e%20relat%F3rios/NRs/nbr_5410.pdf.</p><p>Acesso em: 3 jan. 2020.</p><p>A F - F - V - V.</p><p>B V - F - V - F.</p><p>C F - V - F - V.</p><p>D V - V - F - F.</p><p>De acordo com a norma NBR 5410 (2004), os quadros de distribuição devem possuir um</p><p>número mínimo de espaços destinados à reserva, para possibilitar a expansão da instalação, que</p><p>depende do número de circuitos. Quanto ao número mínimo de espaços de reserva que qualquer</p><p>circuito deve ter, assinale a alternativa CORRETA:</p><p>FONTE: https://hosting.iar.unicamp.br/lab/luz/ld/normas%20e%20relat%F3rios/NRs/nbr_5410.pdf.</p><p>Acesso em: 3 jan. 2020.</p><p>A 3.</p><p>B 2.</p><p>C 1.</p><p>D 4.</p><p>Um cômodo é planejado possuindo uma área de 20 m^2. Deseja-se projetar a iluminação desse</p><p>cômodo quanto a sua carga. De acordo com a norma NBR 5410 (2004), calcule a carga mínima</p><p>recomendada e assinale a alternativa CORRETA:</p><p>FONTE: https://hosting.iar.unicamp.br/lab/luz/ld/normas%20e%20relat%F3rios/NRs/nbr_5410.pdf.</p><p>Acesso em: 3 jan. 2020.</p><p>A 300 VA.</p><p>B 340 VA.</p><p>C 220 VA.</p><p>8</p><p>9</p><p>D 280 VA.</p><p>[Laboratório Virtual – Instalações Elétricas Residenciais: Circuitos Básicos] No Laboratório Virtual</p><p>de Instalações Elétricas Residenciais, quando se realiza o experimento da ligação de lâmpadas em</p><p>paralelo, é possível medir a corrente em cada ramo do circuito. A simulação permite o uso de</p><p>lâmpadas LED e lâmpadas incandescentes, e sabe-se que a corrente varia de acordo com a carga</p><p>utilizada.</p><p>Com base nas características das lâmpadas, assinale a alternativa CORRETA que representa</p><p>respectivamente o valor da corrente total do circuito se utilizarmos somente lâmpadas incandescentes</p><p>e depois somente lâmpadas LED:</p><p>A +/- 920 mA e +/- 80 mA.</p><p>B +/- 500 mA e +/- 90 mA.</p><p>C +/- 80 mA e +/- 920 mA.</p><p>D +/- 90 mA e +/- 500 mA.</p><p>10</p><p>Imprimir</p>
