COMANDOS ELÉTRICOS

Prévia do material em texto

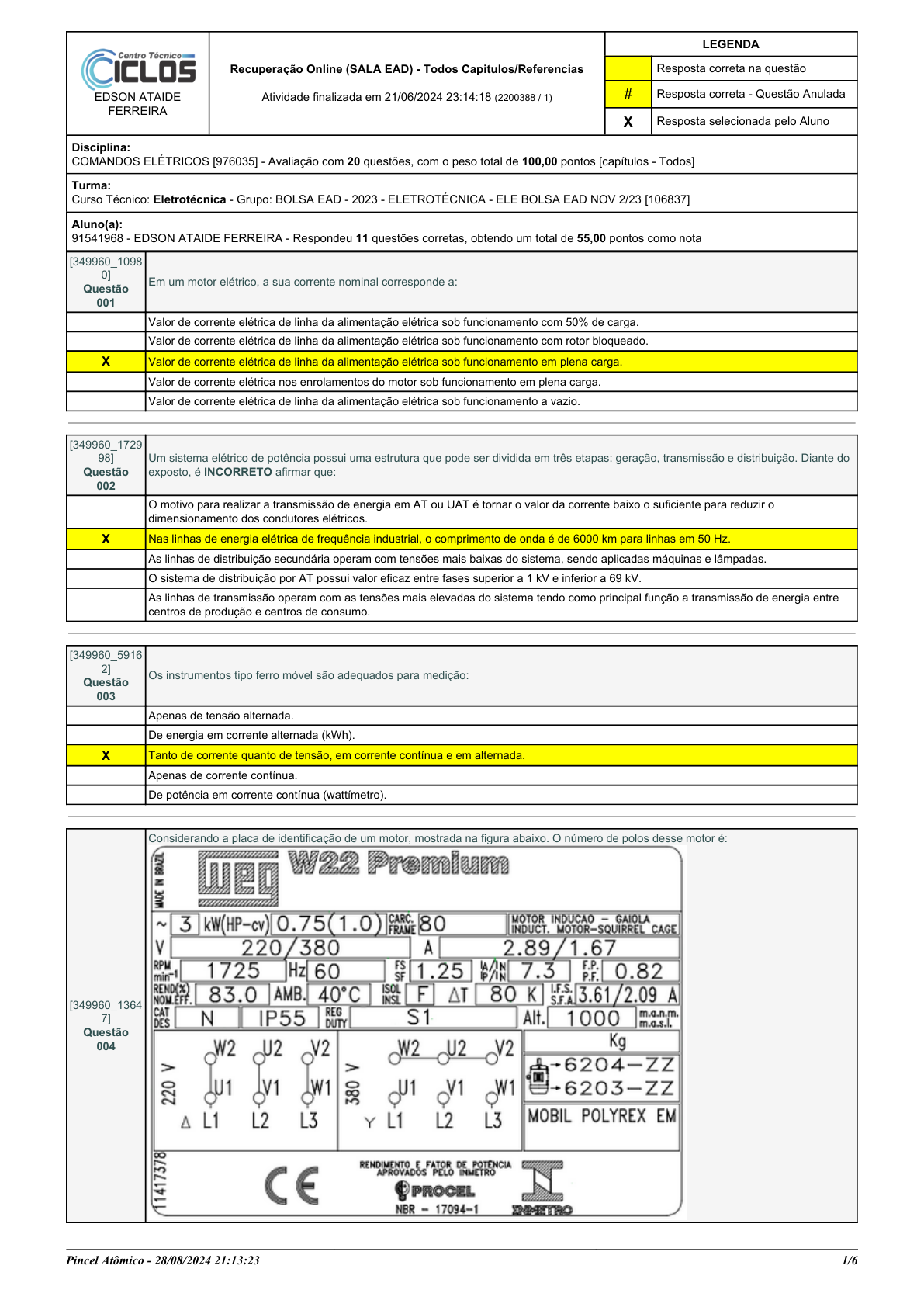

<p>Pincel Atômico - 28/08/2024 21:13:23 1/6</p><p>EDSON ATAIDE</p><p>FERREIRA</p><p>Recuperação Online (SALA EAD) - Todos Capitulos/Referencias</p><p>Atividade finalizada em 21/06/2024 23:14:18 (2200388 / 1)</p><p>LEGENDA</p><p>Resposta correta na questão</p><p># Resposta correta - Questão Anulada</p><p>X Resposta selecionada pelo Aluno</p><p>Disciplina:</p><p>COMANDOS ELÉTRICOS [976035] - Avaliação com 20 questões, com o peso total de 100,00 pontos [capítulos - Todos]</p><p>Turma:</p><p>Curso Técnico: Eletrotécnica - Grupo: BOLSA EAD - 2023 - ELETROTÉCNICA - ELE BOLSA EAD NOV 2/23 [106837]</p><p>Aluno(a):</p><p>91541968 - EDSON ATAIDE FERREIRA - Respondeu 11 questões corretas, obtendo um total de 55,00 pontos como nota</p><p>[349960_1098</p><p>0]</p><p>Questão</p><p>001</p><p>Em um motor elétrico, a sua corrente nominal corresponde a:</p><p>Valor de corrente elétrica de linha da alimentação elétrica sob funcionamento com 50% de carga.</p><p>Valor de corrente elétrica de linha da alimentação elétrica sob funcionamento com rotor bloqueado.</p><p>X Valor de corrente elétrica de linha da alimentação elétrica sob funcionamento em plena carga.</p><p>Valor de corrente elétrica nos enrolamentos do motor sob funcionamento em plena carga.</p><p>Valor de corrente elétrica de linha da alimentação elétrica sob funcionamento a vazio.</p><p>[349960_1729</p><p>98]</p><p>Questão</p><p>002</p><p>Um sistema elétrico de potência possui uma estrutura que pode ser dividida em três etapas: geração, transmissão e distribuição. Diante do</p><p>exposto, é INCORRETO afirmar que:</p><p>O motivo para realizar a transmissão de energia em AT ou UAT é tornar o valor da corrente baixo o suficiente para reduzir o</p><p>dimensionamento dos condutores elétricos.</p><p>X Nas linhas de energia elétrica de frequência industrial, o comprimento de onda é de 6000 km para linhas em 50 Hz.</p><p>As linhas de distribuição secundária operam com tensões mais baixas do sistema, sendo aplicadas máquinas e lâmpadas.</p><p>O sistema de distribuição por AT possui valor eficaz entre fases superior a 1 kV e inferior a 69 kV.</p><p>As linhas de transmissão operam com as tensões mais elevadas do sistema tendo como principal função a transmissão de energia entre</p><p>centros de produção e centros de consumo.</p><p>[349960_5916</p><p>2]</p><p>Questão</p><p>003</p><p>Os instrumentos tipo ferro móvel são adequados para medição:</p><p>Apenas de tensão alternada.</p><p>De energia em corrente alternada (kWh).</p><p>X Tanto de corrente quanto de tensão, em corrente contínua e em alternada.</p><p>Apenas de corrente contínua.</p><p>De potência em corrente contínua (wattímetro).</p><p>[349960_1364</p><p>7]</p><p>Questão</p><p>004</p><p>Considerando a placa de identificação de um motor, mostrada na figura abaixo. O número de polos desse motor é:</p><p>Pincel Atômico - 28/08/2024 21:13:23 2/6</p><p>X 4</p><p>10</p><p>8</p><p>2</p><p>6</p><p>[349960_1097</p><p>9]</p><p>Questão</p><p>005</p><p>Dentre os tipos de motores elétricos de indução trifásicos, temos o MIG. Assinale a alternativa correta sobre ele:</p><p>Não é possível realizar controle de torque.</p><p>Possui rotor do tipo gaiola.</p><p>Não é possível realizar controle de torque.</p><p>X Podemos realizar o controle de torque e velocidade alterando a resistência do rotor por meio da inserção de resistência elétrica em série.</p><p>Possui acesso aos terminais do rotor.</p><p>[349960_1365</p><p>1]</p><p>Questão</p><p>006</p><p>Considerando a placa de identificação de um motor, mostrada na figura abaixo. Caso esse motor seja ligado a uma rede elétrica trifásica</p><p>de tensão 380V, a ligação do motor e a corrente nominal será de:</p><p>Em estrela, e sua corrente nominal será de 1,67 A.</p><p>Em triangulo, e sua corrente nominal será de 7,3 A.</p><p>Em estrela, e sua corrente nominal será de 2,89 A.</p><p>X Em triangulo, e sua corrente nominal será de 2,89 A.</p><p>Em triangulo, e sua corrente nominal será de 1,67 A.</p><p>Pincel Atômico - 28/08/2024 21:13:23 3/6</p><p>[349960_1364</p><p>6]</p><p>Questão</p><p>007</p><p>Considerando a placa de identificação de um motor, mostrada na figura abaixo. A potência desse motor em CV é:</p><p>0,83</p><p>0,80</p><p>X 0,82</p><p>1,00</p><p>0,75</p><p>[349960_7814</p><p>]</p><p>Questão</p><p>008</p><p>O desenho abaixo ilustra a aplicação de uma chave fim de curso. Que função é essa?</p><p>Nada do que foi considerado esta verdadeiro</p><p>X Verificar se a escotilha estará aberta ou fechada</p><p>Verificar se as correias ligadas aos motores estão funcionando</p><p>Verificar se o relé esta funcionando bem</p><p>Verificar se o contator esta operando normalmente</p><p>Pincel Atômico - 28/08/2024 21:13:23 4/6</p><p>[349960_1652</p><p>22]</p><p>Questão</p><p>009</p><p>A Figura abaixo apresenta um esquema de acionamento de um motor trifásico:</p><p>Em relação ao exibido nesse esquema, considere as afirmativas abaixo:</p><p>I - A botoeira NA desliga o motor.</p><p>II - A chave S mantém o motor energizado.</p><p>III - A botoeira NF liga o motor.</p><p>Está correto o que se apresenta APENAS na(s) afirmativa(s)</p><p>X II e III</p><p>II</p><p>I e II</p><p>III</p><p>I</p><p>[349960_5916</p><p>0]</p><p>Questão</p><p>010</p><p>Considerando que este wattímetro abaixo indique 800 W, o valor real da potência pode variar entre:</p><p>720 e 880 W.</p><p>799,5 e 800,5 W.</p><p>796 e 804 W.</p><p>794 e 806 W.</p><p>X 760 e 840 W.</p><p>[349961_1652</p><p>04]</p><p>Questão</p><p>011</p><p>Motores elétricos podem ser classificados em dois grandes grupos: corrente contínua (C.C) e corrente alternada (C.A.). Ambos os grupos</p><p>podem ser acionados utilizando dispositivos elétricos / eletrônicos. Em relação aos diversos tipos de motores elétricos e formas de</p><p>acionamentos, assinale a alternativa CORRETA.</p><p>Em um motor de indução síncrono, a velocidade de rotação do estator é proporcional ao campo girante estabelecido no rotor.</p><p>Motores de corrente contínua normalmente apresentam custos reduzidos se comparados a motores de indução.</p><p>X Em máquinas C.C., o conjugado pode ser controlado diretamente pela corrente de armadura (considerando-se fluxo constante).</p><p>O motor com rotor gaiola de esquilo exige o uso de comutadores e escovas.</p><p>[349961_1365</p><p>5]</p><p>Questão</p><p>012</p><p>Alguns terminais de um MIT perderam a identificação, como mostra a figura abaixo. Para identificar esses terminais , um técnico fez a</p><p>medição da resistência elétrica entre os terminais conforme mostra a tabela abaixo:</p><p>R1x=0 - R1y=0 - R1z=15,2 ohms / R3x=0 - R3y=15,1 ohms - R3z=0 / R5x=15,3 ohms - R5y=0 - R5z=0</p><p>Podemos afirmar que os terminais x ,y e z são respectivamente:</p><p>2, 6 e 4</p><p>2, 4 e 6</p><p>X 4, 6 e 2</p><p>6, 2 e 4</p><p>6, 4 e 2</p><p>Pincel Atômico - 28/08/2024 21:13:23 5/6</p><p>[349961_1365</p><p>7]</p><p>Questão</p><p>013</p><p>Com relação ao diagrama abaixo, é correto afirma que o mesmo é utilizado para:</p><p>X Reduzir potência de motores trifásicos.</p><p>Aumentar a corrente de partida de motores trifásicos.</p><p>Reduzir o tempo de partida de motores trifásicos.</p><p>Reduzir a corrente nominal(em regime) de motores trifásicos.</p><p>Reduzir a corrente de partida de motores trifásicos.</p><p>[349961_1651</p><p>54]</p><p>Questão</p><p>014</p><p>No acionamento de máquinas elétricas, é necessária a utilização de dispositivos de comutação e proteção contra curto-circuito e</p><p>sobrecarga. De acordo com as definições de contatores, relés e fusíveis, assinale a alternativa CORRETO.</p><p>Os fusíveis retardados são indicados para proteção de chaves estáticas com diodos e tiristores, pois seu tempo de atuação é adequado às</p><p>necessidades de proteção dos semicondutores envolvidos na partida de motores.</p><p>Os contatores de categoria DC 2 e DC 3 são utilizados apenas para acionamento de motores em corrente alternada de até 600 CV com</p><p>dimensionamento que depende do conjugado de partida em função do escorregamento ao quadrado.</p><p>X</p><p>No dimensionamento de fusíveis retardados utilizados na proteção do acionamento direto de motores elétricos, são utilizados o tempo de</p><p>fusão virtual do fusível em função da corrente de partida do motor.</p><p>O relé de sobrecarga é um dispositivo de proteção do motor elétrico e atua sempre por meio do efeito Hall para detecção da falha.</p><p>No acionamento direto de motores elétricos, são utilizados apenas fusíveis ultrarrápidos, pois oferecem maior velocidade de resposta e</p><p>protegem o circuito durante todo o tempo de partida.</p><p>[349961_1365</p><p>4]</p><p>Questão</p><p>015</p><p>Para inverter o sentido de giro de um MIT, basta:</p><p>Aumentar a tensão de alimentação do motor.</p><p>X Inverter 2(duas) fases de alimentação.</p><p>Retirar 1(uma) fase de alimentação.</p><p>Trocar uma fase de alimentação pelo neutro da rede elétrica.</p><p>Alimentar o motor com tensão contínua.</p><p>[349959_1652</p><p>31]</p><p>Questão</p><p>016</p><p>A partida de um motor elétrico provoca elevada</p><p>corrente, a qual é conhecida por corrente de partida de um motor e, para reduzir isso, é</p><p>comum que se utilizem métodos de configuração dos enrolamentos do motor. Quanto à esta configuração, assinale a alternativa</p><p>CORRETA.</p><p>X Configuração dos enrolamentos em Estrela; Triângulo para reduzir a corrente em aproximadamente 1/3.</p><p>Configuração dos enrolamentos em Triângulo; Estrela para reduzir a corrente em aproximadamente 3 vez.</p><p>Somente podemos partir motores de forma direta quando estes forem maiores que 100CV.</p><p>Configuração dos enrolamentos em Estrela; Triângulo para reduzir a corrente em aproximadamente 3 vezes.</p><p>Configuração dos enrolamentos em Triângulo; Estrela para reduzir a corrente em aproximadamente 1/3.</p><p>Pincel Atômico - 28/08/2024 21:13:23 6/6</p><p>[349959_1729</p><p>97]</p><p>Questão</p><p>017</p><p>Entende-se por seletividade de um sistema de proteção de um Sistema Elétrico de Potência como sendo:</p><p>X</p><p>A propriedade da proteção em reconhecer e escolher as condições para as quais uma imediata operação é requeria, e aquelas para as</p><p>quais nenhuma operação ou um retardo de atuação é exigido.</p><p>A probabilidade, sob dadas circunstâncias, de um componente, um equipamento ou um sistema satisfazer a função prevista.</p><p>A velocidade ou rapidez de ação, na ocorrência de um curto-circuito.</p><p>A capacidade da proteção responder às anormalidades nas condições de operação, e aos curto-circuitos para os quais foi projetada.</p><p>O tempo que um equipamento fica inativo.</p><p>[349959_1652</p><p>27]</p><p>Questão</p><p>018</p><p>Com relação a relés temporizadores, considere as seguintes afirmativas:</p><p>1. Relés temporizados são aqueles que, quando têm de comutar seus contatos, contam um tempo antes de fazê-lo, podendo ser</p><p>temporizados na energização ou na desenergização.</p><p>2. Relés temporizados, na desenergização, ao energizar sua bobina, comutam seus contatos instantaneamente, e, ao desenergizar,</p><p>contam um tempo para retornar à sua posição de repouso.</p><p>3. Relés temporizados são aqueles que comutam os seus contatos em uma sequência predeterminada no tempo e, ao terminá-la,</p><p>começam-na novamente, sendo usados, por exemplo, para repetir operações todos os dias ou a cada intervalo de horas pré-ajustadas.</p><p>Assinale a alternativa CORRETA.</p><p>X Somente as afirmativas 1 e 3 são verdadeiras.</p><p>As afirmativas 1, 2 e 3 são verdadeiras.</p><p>Somente a afirmativa 2 é verdadeira.</p><p>Somente as afirmativas 1 e 2 são verdadeiras.</p><p>Somente a afirmativa 3 é verdadeira.</p><p>[349959_7799</p><p>]</p><p>Questão</p><p>019</p><p>Um relé eletromecânico de sobrecorrente instantânea, com ajuste de tempo definido (ANSI 50), possui duas bobinas de corrente, com</p><p>entradas para corrente secundária de 1,0 [A] ou 5,0 [A], ajuste do multiplicador de corrente de pickup, ajuste do tempo definido, uma saída</p><p>a relé de pickup, normalmente aberta, e uma saída a relé de trip, normalmente aberta. A respeito desse equipamento,</p><p>X</p><p>A saída de pickup normalmente aberta se torna um contato elétrico fechado se a corrente em uma das bobinas do relé for superior à</p><p>corrente ajustada no multiplicador de corrente de pickup. Assim que a corrente diminui, a saída de pickup volta a abrir.</p><p>Todas as bobinas de corrente devem ser ligadas para prover uma grandeza de polarização e uma grandeza de atuação para o</p><p>equipamento.</p><p>A saída de trip normalmente aberta se torna um contato elétrico fechado assim que o relé identificar uma situação de sobrecorrente,</p><p>permanecendo fechada até que um usuário faça o reset ou desarme sua função de lockout (ANSI 86).</p><p>O ajuste do multiplicador de corrente de pickup permite a seleção de uma ou mais curvas de tempo versus corrente, conforme a</p><p>necessidade de coordenação da atuação do relé, com características inversa, extremamente inversa e muito inversa.</p><p>O ajuste de tempo definido permite modificar o limiar de atuação de corrente do relé, permitindo seu ajuste para diferentes correntes de</p><p>atuação, conforme a aplicação.</p><p>[349959_1651</p><p>51]</p><p>Questão</p><p>020</p><p>Motores podem ser protegidos por diversos tipos de dispositivos. O dispositivo que protege contra sobrecarga, falta de fase e tensão é o:</p><p>Termopar</p><p>X Relé Bimetálico</p><p>Termostato</p><p>Fusível</p><p>Varistor</p>
