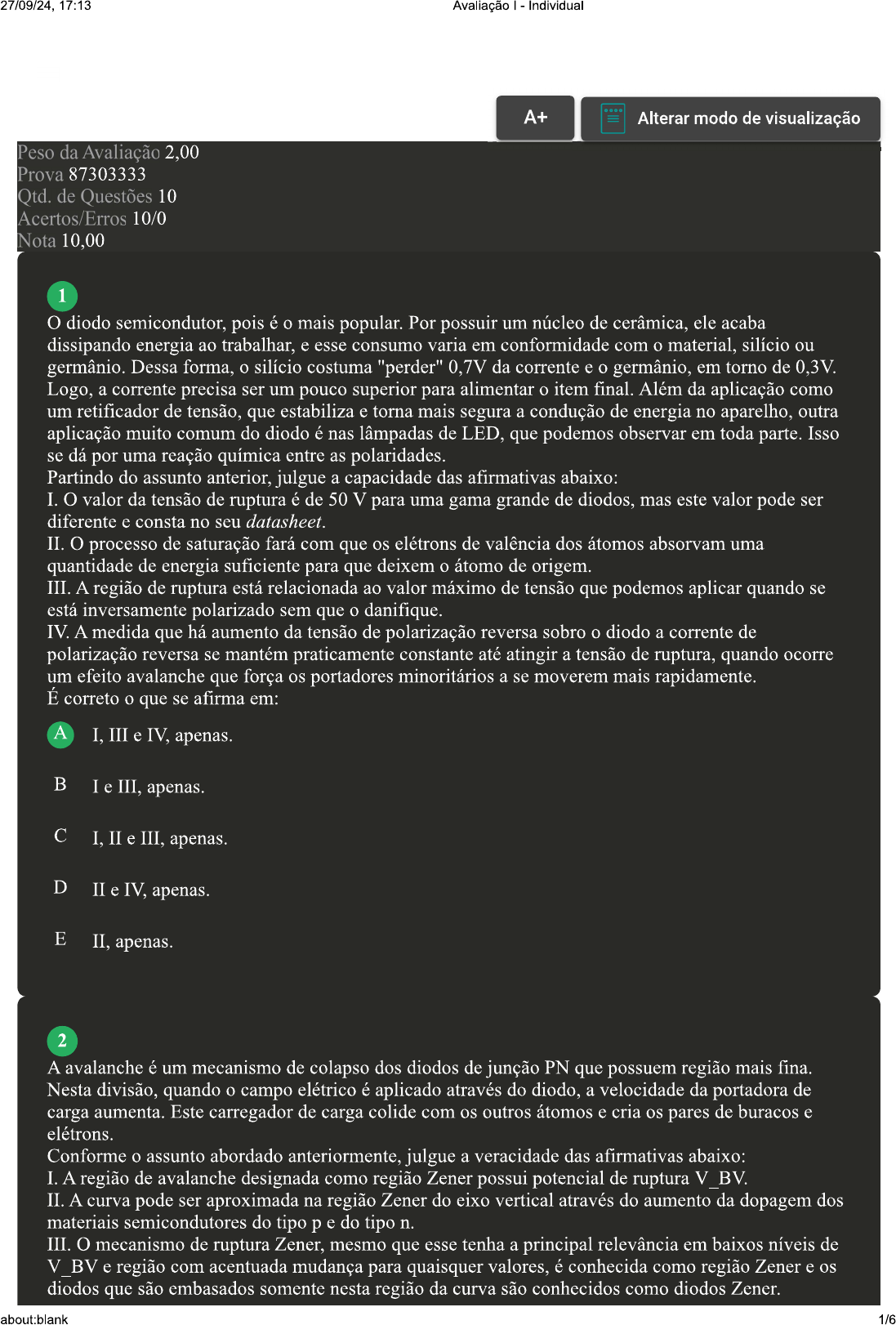

<p>27/09/24, 17:13 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 87303333 de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 O diodo semicondutor, pois é mais popular. Por possuir um núcleo de cerâmica, ele acaba dissipando energia ao trabalhar, e esse consumo varia em conformidade com material, silício ou germânio. Dessa forma, silício costuma "perder" 0,7V da corrente e germânio, em torno de 0,3V. Logo, a corrente precisa ser um pouco superior para alimentar item final. Além da aplicação como um retificador de tensão, que estabiliza e torna mais segura a condução de energia no aparelho, outra aplicação muito comum do diodo é nas lâmpadas de LED, que podemos observar em toda parte. Isso se dá por uma reação química entre as polaridades. Partindo do assunto anterior, julgue a capacidade das afirmativas abaixo: I. O valor da tensão de ruptura é de 50 V para uma gama grande de diodos, mas este valor pode ser diferente e consta no seu datasheet. II. O processo de saturação fará com que os elétrons de valência dos átomos absorvam uma quantidade de energia suficiente para que deixem átomo de origem. III. A região de ruptura está relacionada ao valor máximo de tensão que podemos aplicar quando se está inversamente polarizado sem que danifique. IV. A medida que há aumento da tensão de polarização reversa sobro diodo a corrente de polarização reversa se mantém praticamente constante até atingir a tensão de ruptura, quando ocorre um efeito avalanche que força os portadores minoritários a se moverem mais rapidamente. correto que se afirma em: A I, III e IV, apenas. B III, apenas. C I, II e III, apenas. D II e IV, apenas. E II, apenas. 2 A avalanche é um mecanismo de colapso dos diodos de junção PN que possuem região mais fina. Nesta divisão, quando campo elétrico é aplicado através do diodo, a velocidade da portadora de carga aumenta. Este carregador de carga colide com os outros átomos e cria os pares de buracos e elétrons. Conforme assunto abordado anteriormente, julgue a veracidade das afirmativas abaixo: I. A região de avalanche designada como região Zener possui potencial de ruptura II. A curva pode ser aproximada na região Zener do eixo vertical através do aumento da dopagem dos materiais semicondutores do tipo p e do tipo n. III. O mecanismo de ruptura Zener, mesmo que esse tenha a principal relevância em baixos níveis de BV e região com acentuada mudança para quaisquer valores, é conhecida como região Zener e os diodos que são embasados somente nesta região da curva são conhecidos como diodos Zener. about:blank 1/6</p><p>27/09/24, 17:13 Avaliação Individual IV. A ruptura Schottky ocorre quando potencial de ruptura alcançar níveis muito baixos e deste modo poder perturbar as forças de ligação no interior do átomo devido à grade campo elétrico na região de junção dos materiais semicondutores do tipo n e do tipo p "gerando" portadores. É correto que se afirma em: A I, apenas. B II, III e IV, apenas. C III e IV, apenas. D II e III, apenas. E I, II e III, apenas. 3 Os circuitos eletrônicos permitem em seu projeto a alocação de diversos componentes, desde que dimensionados para atingir objetivo da sua criação, com isso, os diodos são ótimo auxiliares destes projetos, porém, em algumas aplicações, apenas diodo não se faz suficiente, logo, tiristores são indicados. Fonte: adaptado de: Edson. Apostila de Projeto de Instalações Elétricas Residenciais e Prediais, parte III. IFSC. Joinville SC. 2010. Partindo das funcionalidades e aplicações dos diodos e tiristores, aponte as afirmativas corretas a seguir: I. Tiristores são formados por quatro regiões, P, N, P e P, contendo três ligações, ânodo, cátodo e gate. II. Diodos são compostos por duas regiões, P e N, operando conforme a polarização que estão submetidos. III. Chaves bi-estáveis são comparadas aos tiristores, de modo que as três junções P-N operam de forma similar a um chaveamento controlado. É correto que se afirma em: A I, apenas. B II e III, apenas. C II, apenas. D III, apenas. E I, II e III. 4 Os componentes semicondutores presentes em quase todos os circuitos são compostos por elementos que direcionam a corrente elétrica, e um dos atuantes nessas ações é diodo, sendo formado por duas regiões com polarizações e também materiais diferentes. Fonte: adaptado de: BOYLESTAD, R.; NASHELSKY, L. Dispositivos eletrônicos e teoria de circuitos. 8. ed. São Paulo: Pearson Prentice-Hall, 2003. Partindo do texto apresentado, analise as afirmativas a seguir: I. O diodo de Silício apresenta tensão de transmissão no valor de 0,7V. II. O cátodo do diodo ao receber potencial mais positivo do sistema polariza-se reversamente. about:blank 2/6</p><p>27/09/24, 17:13 Avaliação Individual III. O diodo ideal se comporta como uma chave normalmente aberta quando está polarizado reversamente e fechada quando polarizado diretamente. IV. O ânodo do diodo polariza-se positivamente ao receber potencial mais positivo do sistema, permitindo fluxo de corrente após um valor de tensão determinado pela arquitetura do diodo. É correto que se afirma em: A I, apenas. B II e IV, apenas. I, II, III e IV. D II e III, apenas. E III e IV, apenas. 5 Na polaridade P, a positiva, chamada ânodo, geralmente composta pelo elemento índio e a polaridade N. negativa, chamada cátodo. Com essa diferença em cada polo, fenômeno de polarização acontece de acordo com sentido da corrente. Por isso a aplicação do diodo é tão comum. Ele pode agir como um retificador de tensão, transformando a corrente alternada (AC) em corrente contínua (DC) em uma única direção. Conforme breve trecho anterior, julgue a coerência das afirmativas abaixo: I. A sua corrente é medida em miliampères e possui uma subida rápida após seu "joelho". II. O diodo de silício real em polarização direta possui, no máximo, uma queda de tensão de 1 V. III. A equação de Chutney pode ser utilizada para definir as características do diodo semicondutor nas regiões de polarização reversa e direta. IV. O valor da corrente de saturação reversa que aparece na equação de Chutney costuma ser mensuravelmente menor que a real de um diodo comercial devido a diversos fatores dentre os quais é possível destacar a corrente de fuga, a geração de portadores na região de depleção, sensibilidade à temperatura etc. É correto que se afirma em: A I e II, apenas. B III, apenas. C II, III e IV, apenas. D II e IV, apenas. E II e III, apenas. 6 [Laboratório Virtual Estudo de Retificadores de Tensão É necessário realizar a prática para auxiliar na resolução do exercício. Para circuito 1, um retificador de meia onda, quando configuramos a entrada com um gerador de sinais com uma onda senoidal de 60 Hz e 40 V de amplitude (pico-pico), é possível afirmar que a tensão eficaz (RMS) sobre a carga e a fornecida pela fonte são respectivamente, aproximadamente, iguais a: about:blank 3/6</p><p>27/09/24, 17:13 Avaliação Individual A 6,89 V e 14,21 V. B 6,89 V e 19,50 V. C 14,21 V e 6,89 V. D 19,50 V e 6,89 7 [Laboratório Virtual Estudo de Retificadores de Tensão] É necessário realizar a prática para auxiliar na resolução do exercício. Para os circuitos 3 e 4, um retificador de onda completa com um capacitor conectado em paralelo com a carga, quando configuramos a entrada com um gerador de sinais fornecendo uma onda senoidal de 60 Hz e 40 V de amplitude (pico-pico), é possível afirmar que a onda sobre a carga: A Para ambos os casos, independentemente do valor do capacitor, a onda não sofre alterações. B Para circuito 4, com capacitor de maior valor (100 uF), a onda tem comportamento menos linear, ou seja, possui uma maior variação de tensão. Para circuito com capacitor de maior valor (100 uF), a onda tem comportamento mais linear, ou seja, possui uma menor variação de D Para circuito 3. com capacitor de menor valor (47 uF), a onda tem comportamento mais linear, ou seja, possui uma menor variação de tensão. 8 O Diodo Emissor de Luz sem dúvida é conhecido pela maioria das pessoas da atualidade, pois é muito utilizado em dispositivos portáteis e em diversos equipamentos elétricos para emitir luz de acordo com status de funcionamento. A luz emitida pelo LED se dá pelo salto do elétron, de uma órbita para outra, durante a circulação de corrente pela junção. Corrente esta que tem limites de acordo com fabricante. Já a cor do LED depende de: A Da corrente do B Da frequência do sinal aplicada no ânodo. C Da tensão na junção acima de 5 V. D Da cor da lente do encapsulamento. E Do material utilizado para a fabricação da pastilha de semicondutor e a sua dopagem. about:blank 4/6</p><p>27/09/24, 17:13 Avaliação Individual 9 Os aparelhos eletrônicos são destinados a atender a demanda populacional por serviços e comodidade, sendo estes os grandes responsáveis da comunicação existente nos dias de hoje. Estes dispositivos são submetidos a diversas etapas de desenvolvimento e aprimoramento, possibilitando atender de forma mais conveniente aos usuários com tamanhos físicos menores. Nesse processo há uma repaginação de seus componentes e métodos de produção em escala. Fonte: adaptado de: SEDRA, A. S.: SMITH, K. C. Microeletrônica 5. ed. São Paulo: Pearson, 2012. Disponível em: Acesso em: 7 abr. 2022. Partindo das informações apresentadas no texto anterior, analise a veracidade por entre as afirmativas a seguir: I. Os aparelhos consomem energia elétrica em grande quantidade para sua operação. II. A produção exige que os componentes sejam barateados para reprodução em larga escala. III. A evolução propicia a manufatura de componentes com maiores capacidades e menores dimensões. É correto que se afirma em: A I, apenas. B II e III, apenas. C III, apenas. D II, apenas. E I, II e III. 10 O semicondutor mais conhecido e "simples" é diodo, este componente é capaz de realizar diversas operações em circuitos eletrônicos, como a retificação de um sinal até um filtro de tensão. Contudo, sua polarização diz muito sobre a aplicação desejada, logo, outro diodo toma a cena, Zener. Fonte: adaptado de: MALVINO, A. BATES, D. J. Electronic principles. [s.l.]: Glencoe, 1993. Partindo do trecho anterior, analise as afirmativas a seguir: I. A tensão elevada aplicada de forma reversa implica, eventualmente, no ponto de avalanche de um diodo. II. O diodo zener é utilizado na polarização reversa, como filtro de tensão, impedindo a faixa indesejada no circuito. III. O diodo ao ter marco da tensão de joelho ultrapassada, na polarização reversa, se torna inoperante eternamente. IV. A camada de depleção sob efeito de tensão não inversa, está sujeita ao estreitamento até a eventual passagem livre de corrente elétrica pelo diodo. É correto que se afirma em: A I, II e IV, apenas. B I, apenas. C II, apenas. D III e IV, apenas. about:blank 5/6</p><p>27/09/24, 17:13 Avaliação Individual E I, II, III e IV. Imprimir about:blank 6/6</p>
