332591395_PT (1)

Prévia do material em texto

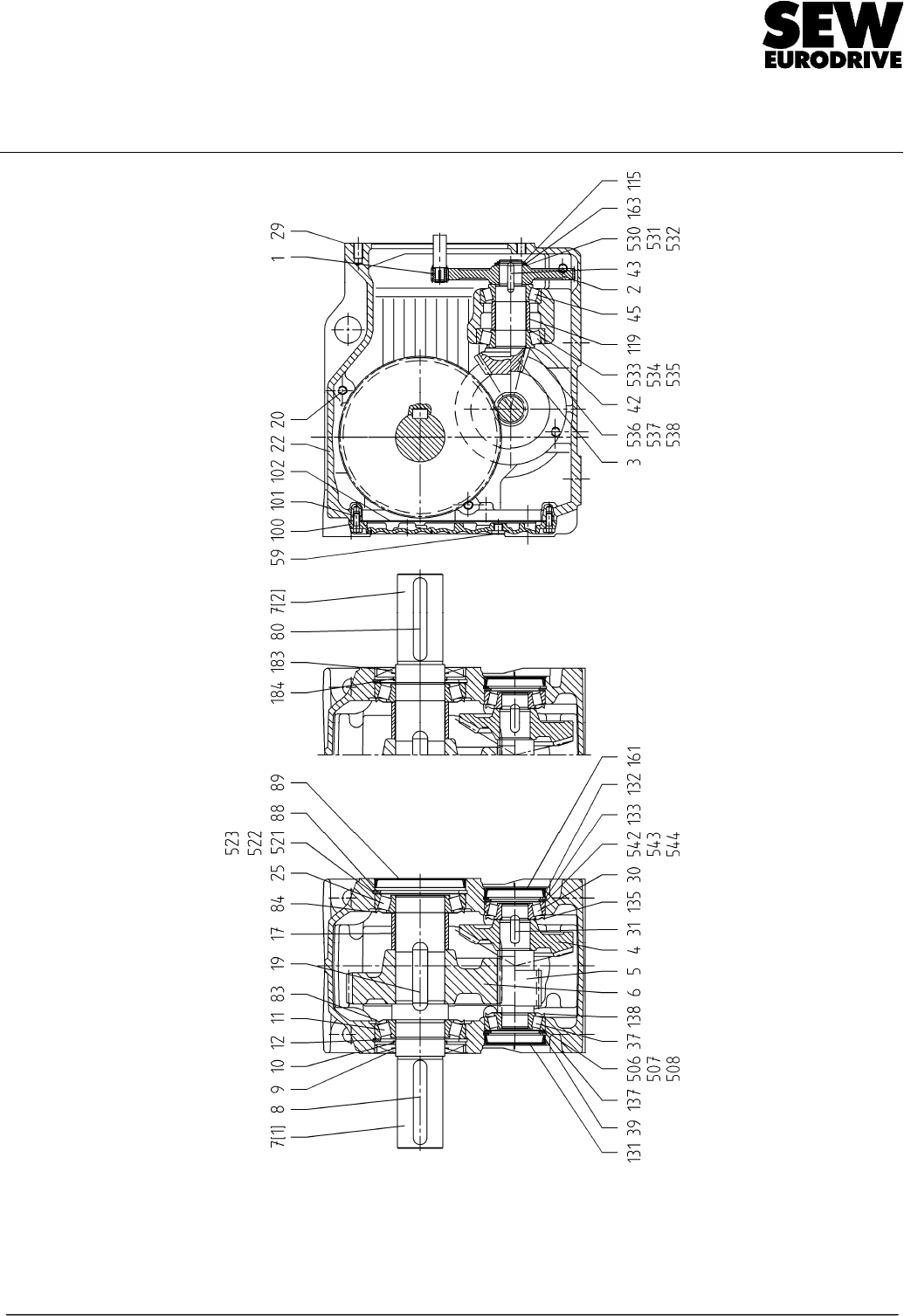

<p>Pecas de Reposicao 33 259 13 95</p><p>redutor cónico PT Pág. 1 / 3</p><p>K87 EG 12.11.2012</p><p>Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.</p><p>Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!</p><p>Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.</p><p>SEW-EURODRIVE GmbH & Co KG Postfach 3023. D-76642 Bruchsal Tel. (07251) 75-0. Fax (07251) 75-1970. http://www.sew.de</p><p>Pecas de Reposicao 33 259 13 95</p><p>redutor cónico PT Pág. 2 / 3</p><p>K87 EG 12.11.2012</p><p>Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.</p><p>Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!</p><p>Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.</p><p>SEW-EURODRIVE GmbH & Co KG Postfach 3023. D-76642 Bruchsal Tel. (07251) 75-0. Fax (07251) 75-1970. http://www.sew.de</p><p>Nº Denominção Especificações adicionais Designação SEW Código Pç.</p><p>1 Pinhão * 1</p><p>2 Roda dentada * 1</p><p>3 Veio pinhão * 1</p><p>4 Roda dentada * 1</p><p>5 Veio pinhão * 1</p><p>6 Roda dentada * 1</p><p>7 Veio de saída Ø 60x120 mm 06432875 1</p><p>7 Veio de saída anticorrosivo; ASEPTICplus Ø 60x120 mm 00452068 1</p><p>7 Veio de saída (polegadas) Ø 2,375x4,72 in. 0643374X 1</p><p>7 Veio de saída A + B Ø 60x120 mm 06432883 1</p><p>7 2ª ponta do veio em polegadas Ø 2,375x4,72 in. 06433766 1</p><p>8 Chaveta DIN6885-1 A18x11x110 +C 00135305 1</p><p>8 Chaveta anticorrosivo; ASEPTICplus DIN6885-1 A18x11x110 Niro 13228242 1</p><p>8 Chaveta (polegadas) W4190 B5/8x5/8x3-5/8 +C 08069638 1</p><p>9 Retentor W BASF65x120x12/8-NBR 00177687 1</p><p>9 Retentor Retentor opcional em óleo FKM; versão</p><p>ATEX conforme a categoria II2G, II2D, II3G,</p><p>II3D; ASEPTICplus</p><p>W BASF65x120x12/8-FKM 0017808X 1</p><p>10 Retentor Junta dupla opcional; versão ATEX</p><p>conforme a categoria II2G, II2D, II3G, II3D;</p><p>ASEPTICplus</p><p>W B1SF65x114x10/14,5-FKM 00173681 1</p><p>11 Rolamento de rolos cónicos 30213 00106003 1</p><p>12 Anel de retenção DIN472 120x4-FS 00103292 1</p><p>17 Distanciador Ø66xØ75x49,25mm 06433308 1</p><p>19 Chaveta DIN6885-1 B20x12x70 55HRC 0011491X 1</p><p>20 Válvula de purga W4087 M12x1,5-CuZn-HEI 00130311 1</p><p>20 Válvula de purga anticorrosivo; ASEPTICplus W4087 M12x1,5-Niro-HEI 00136247 1</p><p>22 Cárter do redutor 06430236 1</p><p>25 Rolamento de rolos cónicos 30213 00106003 1</p><p>29 Massa vedante 09102558 X)</p><p>30 Rolamento de rolos cónicos 30307 00124680 1</p><p>31 Chaveta DIN6885-1 AB12x8x32 55HRC 00135461 1</p><p>37 Rolamento de rolos cónicos 30307 00124680 1</p><p>39 Anel de retenção DIN472 80x2,5-FS 00103241 1</p><p>42 Rolamento de rolos cónicos 30308 00106046 1</p><p>43 Chaveta DIN6885-1 B8x7x32 55HRC 00100560 1</p><p>45 Rolamento de rolos cónicos 32208 00139254 1</p><p>59 Bujão W4085 M12x1,5-St-ADC3K 00114308 9</p><p>80 Chaveta DIN6885-1 A18x11x110 +C 00135305 1</p><p>80 Chaveta (polegadas) W4190 B5/8x5/8x3-5/8 +C 08069638 1</p><p>83 Arruela de vedação W4587 30213-AV 00107239 1</p><p>84 Arruela de vedação W4587 30213-AV 00107239 1</p><p>88 Anel de retenção DIN472 120x4-FS 00103292 1</p><p>89 Tampão W4300 1-120x12 00111678 1</p><p>100 Tampa do redutor 06433391 1</p><p>101 Parafuso sextavado ISO4017 M8x20-8.8-A2F 00110256 8</p><p>102 Junta 06435076 1</p><p>115 Anel de retenção DIN471 30x1,5-FS 00102776 1</p><p>119 Distanciador Ø41xØ50x37mm 06433456 1</p><p>131 Tampão W4300 1-80x12 00106933 1</p><p>132 Anel de retenção DIN472 80x2,5-FS 00103241 1</p><p>133 Espaçador DIN988 S63x80x3-FS 00103578 1</p><p>* Pinhões e engrenagens tem o código marcado na peça, que também deve ser mencionado</p><p>X) conforme a necessidade</p><p>Pecas de Reposicao 33 259 13 95</p><p>redutor cónico PT Pág. 3 / 3</p><p>K87 EG 12.11.2012</p><p>Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.</p><p>Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!</p><p>Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.</p><p>SEW-EURODRIVE GmbH & Co KG Postfach 3023. D-76642 Bruchsal Tel. (07251) 75-0. Fax (07251) 75-1970. http://www.sew.de</p><p>Nº Denominção Especificações adicionais Designação SEW Código Pç.</p><p>135 Arruela de vedação só para posição de montagem M5A, MXA</p><p>ou M5B, MXB com inversão do sentido de</p><p>rotação, ou M5, para redutor duplo</p><p>W4587 30307-AV 00137235 1</p><p>137 Espaçador DIN988 S63x80x3-FS 00103578 1</p><p>138 Arruela de vedação só para posição de montagem M6B, MXB</p><p>ou M6A, MXA com inversão do sentido de</p><p>rotação, ou M6, para redutor duplo</p><p>W4587 30307-AV 00137235 1</p><p>161 Tampão W4300 1-80x12 00106933 1</p><p>163 Espaçador DIN988 S30x42x2,5-FS 00103489 1</p><p>183 Retentor 2ª extremidade do eixo W BASF65x120x12/8-NBR 00177687 1</p><p>183 Retentor Retentor opcional em óleo FKM; versão</p><p>ATEX conforme a categoria II2G, II2D, II3G,</p><p>II3D; ASEPTICplus; 2ª extremidade do eixo</p><p>W BASF65x120x12/8-FKM 0017808X 1</p><p>184 Retentor Junta dupla opcional; versão ATEX</p><p>conforme a categoria II2G, II2D, II3G, II3D;</p><p>ASEPTICplus; 2ª extremidade do eixo</p><p>W B1SF65x114x10/14,5-FKM 00173681 1</p><p>506 Arruela de ajuste DIN988 65x80x0,1-St 00123870 X)</p><p>507 Arruela de ajuste W4140 65x80x0,25-St 13236296 X)</p><p>508 Arruela de ajuste DIN988 65x80x0,5-St 00123897 X)</p><p>521 Arruela de ajuste DIN988 100x120x0,1-St 00103837 X)</p><p>522 Arruela de ajuste DIN988 100x120x0,3-St 00104078 X)</p><p>523 Arruela de ajuste DIN988 100x120x0,5-St 0010423X X)</p><p>530 Arruela de ajuste DIN988 30x42x0,1-St 00103853 X)</p><p>531 Arruela de ajuste DIN988 30x42x0,3-St 00104094 X)</p><p>532 Arruela de ajuste DIN988 30x42x0,5-St 00123455 X)</p><p>533 Arruela de ajuste DIN988 40x50x0,1-St 00103748 X)</p><p>534 Arruela de ajuste DIN988 40x50x0,3-St 00103985 X)</p><p>535 Arruela de ajuste DIN988 40x50x0,5-St 00123463 X)</p><p>536 Arruela de ajuste DIN988 40x50x0,1-St 00103748 X)</p><p>537 Arruela de ajuste DIN988 40x50x0,3-St 00103985 X)</p><p>538 Arruela de ajuste DIN988 40x50x0,5-St 00123463 X)</p><p>542 Arruela de ajuste DIN988 65x80x0,1-St 00123870 X)</p><p>543 Arruela de ajuste W4140 65x80x0,25-St 13236296 X)</p><p>544 Arruela de ajuste DIN988 65x80x0,5-St 00123897 X)</p><p>X) conforme a necessidade</p>
