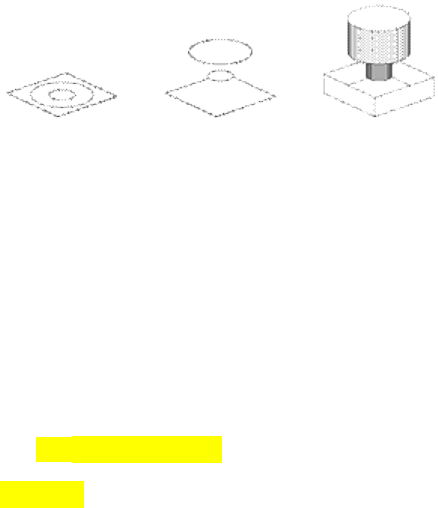

<p>PROVA PROJETOS DE ENGENHARIA</p><p>QUESTÃO 1</p><p>O software AutoCAD apresenta diferentes modelos para projetos em 3D e, em cada tipo, é possível usufruir da aplicação de materiais ou texturas que podem ser visualizadas por meio de sombreamentos. Essa aplicação durante o desenvolvimento de um projeto pode ser executada por meio do acionamento de comandos do AutoCAD (KATORI, 2016).</p><p>KATORI, R. AutoCAD 2016, modelando em 3D. São Paulo: Senac, 2016.</p><p>Assim, analise a figura abaixo:</p><p>Fonte: Elaborada pela autora, 2019.</p><p>Qual é o comando utilizado para obtermos o desenho da figura acima?</p><p>Resposta correta. Parabéns! Conhecer as utilidades dos comandos do AutoCAD é fundamental. O comando THICKEN, por exemplo, permite ao projetista modificar ou alterar as alturas de um determinado objeto já construído, em relação seu plano XY.</p><p>· EXTEND.</p><p>· SLICE.</p><p>· FILLET.</p><p>· Resposta correta</p><p>THICKEN.</p><p>· 3D POLY.</p><p>Title: Impressão 3D</p><p>QUESTAO 2</p><p>Na modelagem em projetos de engenharia, existem alguns modelos que são desenvolvidos com linhas e curvas consideradas “simples”, como o modelo Wireframe. Um dos empecilhos no uso do Wireframe, contudo, é que ele é desenvolvido com objetos em 2D representados na forma 3D, sendo sua visualização em 3D mais difícil por ele não apresentar superfície. Portanto, o modelo não pode ser renderizado (KATORI, 2016).</p><p>KATORI, R. AutoCAD 2016, modelando em 3D. São Paulo: Senac, 2016.</p><p>Com base no texto acima, sobre o conceito de renderização, é correto afirmar que:</p><p>Resposta correta. Parabéns! Renderizar um projeto significa aplicar texturas, sombras, iluminações para apresentar o desenho de uma forma mais clara e realista, fazendo com que o cliente tenha a impressão de estar olhando para uma fotografia ou estar no local da construção da obra.</p><p>· trata-se da apresentação de objetos em forma de transparência.</p><p>· trata-se de uma forma de apresentar o objeto com aparência fosca.</p><p>· trata-se de uma forma de apresentar um projeto em 2D.</p><p>· trata-se da apresentação de projeto sem sombras e texturas aplicadas.</p><p>· Resposta correta</p><p>trata-se do modo de apresentação que são aplicados efeitos de sombra e textura.</p><p>QUESTAO 3</p><p>Em desenhos assistidos por computador, o software AutoCAD, muitos comandos são utilizados para facilitar e agilizar a vida do projetista. Desses comandos alguns servem para edição do projeto, outros para construção, outros para visualizações e podem ser acionados clicando no ícone do comando ou por atalhos, por meio do teclado.</p><p>Agora, com base nos conhecimentos adquiridos, assinale a alternativa que apresenta os seguintes comandos quanto a suas funções: gerar um novo objeto paralelo a um objeto existente e estender objetos selecionados até um limite. Resposta correta. Parabéns, você respondeu corretamente! O comando offset tem como atribuição a geração de objetos em parelho e o extend atua na extensão dos objetos que são selecionados até um limite que é definido. Portanto, precisamos saber as diferenças entre os comandos para usufruir bem do AutoCAD.</p><p>· Resposta correta</p><p>Offset e Extend.</p><p>· Extend e Align.</p><p>· Fillet e Offset.</p><p>· Stretche Extend.</p><p>· Offset e Stretch.</p><p>QUESTAO 4</p><p>Uma atenção que todo engenheiro precisa ter é quanto as impressões dos projetos. As impressões ou plotagens dos projetos engenharia, são a solidificação de horas de trabalho e planejamento do projetista, por isto a rigorosidade das escalas na impressão, clareza das linhas e hachuras são muito importantes para a interpretação adequada do projeto e a execução real da obra.</p><p>Assinale a alternativa que apresente a extensão em que admite apenas a impressão de plantas nos projetos de engenharia.</p><p>Resposta correta. Parabéns, você acertou! As plotagens, são realizadas em impressoras, denominadas “plotter”. As plotagens dos projetos de engenharia seguem padrões de impressão e as extensões mais comuns destes tipos de arquivos são dwg ou plt.</p><p>· doc e dwg.</p><p>· xls e plt.</p><p>· jpg e plt.</p><p>· dwg e jpg.</p><p>· Resposta correta</p><p>dwg e plt.</p><p>QUESTAO 5</p><p>Em projetos de modelagem tridimensional, os objetos na plataforma 3D podem ser iniciados partir de sólidos básicos, ou primitivos, além de serem combinados com outras formas por meio de operações boolianas, gerando sólidos complexos que deixam os projetos de engenharia cada vez mais intuitivos e representativos (AUTODESK, 2018).</p><p>AUTODESK. Sobre a criação de paredes e sólidos 3D básicos. 13 abr. 2018. Disponível em: https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2018/PTB/AutoCAD-Core/files/GUID-A6C31606-37F1-4D83-A325-C1399488AD42-htm.html. Acesso em: 24/07/2019.</p><p>Agora, relacione a primeira com a segunda coluna a respeito das formas dos sólidos básicos:</p><p>( )TORUS</p><p>( ) CONE</p><p>( ) WEDGE</p><p>( ) BOX</p><p>( ) PYRAMID</p><p>Agora, assinale a sequência correta quanto as formas dos sólidos básicos</p><p>Resposta correta. Parabéns, você respondeu corretamente. Reconhecer sólidos básicos ou primitivos é fundamental para iniciar um desenho tridimensional em projetos de engenharia e garantir que a representação final seja a mais adequada possível e realista.</p><p>· Resposta correta</p><p>e, a, d, c, b.</p><p>· a, b, d, c, e.</p><p>· e, d, b, a, c.</p><p>· c, e, d, a, b.</p><p>· d, a, c, e, b.</p><p>QUESTAO 6</p><p>Como o AutoCAD é um dos softwares mais utilizados na área da engenharia para fazer desenhos ou projetos na área, o projetista utiliza-se de diversas ferramentas e comandos para construção, edição e visualização dos elementos desenvolvidos. O acesso ao software, por sua vez pode ser realizado por diferentes atalhos que trazem muitos comandos na sua bagagem.</p><p>Assinale a alternativa que apresente os comandos que se remetem aos atalhos pl, pol, p remetem-se ao qual comando:</p><p>Resposta correta. Parabéns, você acertou! Alguns comandos possuem atalhos ligados à sua palavra de origem; entretanto outros são muito semelhantes, o que pode acarretar confusão por parte do projetista. Em todo caso, com a prática do uso dos comandos, o profissional “decora” todos os comandos corretos.</p><p>· Plan; Polyline; Pan.</p><p>· Polygon; Plan; Zoom.</p><p>· Pan; Polygon; Plan.</p><p>· Resposta correta</p><p>Polyline; Polygon; Plan.</p><p>· Polyline; Pan; Plan.</p><p>QUESTAO 7</p><p>Na elaboração de desenho técnico para projetos em Engenharia, em determinadas situações, a simples utilização de sólidos básicos ou primitivos não se torna suficiente para formar uma peça que se está projetando, e que irá formar o projeto final. Para resolução desses problemas, às vezes, torna-se necessário efetuar algumas ações para combinar duas ou mais formas e formar o elemento final.</p><p>Com base nas informações acima, analise as afirmativas abaixo e julgue Verdadeiro (V) ou Falso (F) quanto ao assunto operações booleanas.</p><p>( ) O termo “booleano” deriva do nome de René Descartes.</p><p>( ) No AutoCAD, há três tipos de operações booleanas: união, subtração e interferência.</p><p>( ) Operação booleana do tipo “interseção”, temos o comando INTERSECT.</p><p>( ) Na interseção, obtemos sólido por meio de área comum a dois ou mais sólidos.</p><p>( ) Na interferência, elabora-se um novo sólido a partir de volume comum de dois ou mais sólidos sobrepostos.</p><p>Resposta correta. Parabéns, você acertou. As operações booleanas são divididas em três: união, subtração e interseção. Cada uma delas pode se complementar e elaborar sólidos complexos e específicos para determinados projetos.</p><p>· Resposta correta</p><p>F, F, V, V e F.</p><p>· F, V, V, F e V.</p><p>· F, V, F, F e V.</p><p>· V, V, F, F e V.</p><p>· F, V, V, F e F.</p><p>QUESTAO 8</p><p>No software AutoCAD, o comando intersecção atua na obtenção de um sólido a partir da área comum a dois ou mais sólidos que possuem uma interseção entre eles (CRUZ, 2015), ou seja, com a atuação desse comando, é possível criar um novo sólido a partir de volumes que dois ou mais sólidos sobrepostos têm em comum (VESICA, 2009).</p><p>CRUZ, M. D. da.  Autodesk Inventor 2016 ® Professional: desenhos, projetos e simulações. São Paulo: Érica, 2015.</p><p>VESICA, F. Treinamento Profissional em AutoCAD 2009. São Paulo: Digerati Books, 2009.</p><p>Agora, responda: qual é o caminho para acionar o comando intersecção?</p><p>Resposta correta. Parabéns, você acertou! Em projetos de engenharia, o uso de comando que</p><p>auxiliem e agilizem a elaboração dos desenhos é muito importante. Desta forma, é primordial que o projetista conheça esses comandos e principalmente a forma de como acessar os mesmos.</p><p>· Modify, Solids, Intersect.</p><p>· Modify, Solids, Editing, Interfere.</p><p>· Editing, Solids, Intersect.</p><p>· Resposta correta</p><p>Modify, Solids, Editing, Intersect.</p><p>· Modify, Solids, Interfere.</p><p>QUESTAO 9</p><p>Os comandos do AutoCAD tornam possível criar toda base e estrutura que resultará nos elementos desenvolvidos para um projeto de engenharia. Entre os principais desenhos básicos e seus comandos, podemos destacar a linha, o retângulo, o círculo, o arco, além das funções como hachurar, estender, apagar, dividir, dentre outras.</p><p>Com base nas informações acima, assinale a alternativa que apresenta o comando que permite com que um texto ou objeto seja espelhado no próprio desenho:</p><p>Resposta correta. Parabéns, você acertou! O comando mirror</p><p>cria cópias espelhadas de objetos ou elementos desenvolvidos no desenho técnico, economizando o tempo de trabalho do projetista de redesenhar algumas partes do desenho que se está elaborando no projeto de engenharia.</p><p>· stretch.</p><p>· align.</p><p>· style.</p><p>· mach properties.</p><p>· Resposta correta</p><p>mirror.</p><p>QUESTAO 10</p><p>Os comandos e recursos aplicados a desenhos técnicos em 2D, apresenta finalidades distintas para cada comando que existe no AutoCAD. No software tem-se comandos para a construção dos desenhos como linhas, retângulos, círculos; comando de visualização; de edição, dentre outros. Cada comando tem a sua função específica e que se utilizada de forma adequada agiliza toda a produção dos projetos na engenharia.</p><p>Sobre o comando Pan, assinale a alternativa que se remete a sua função no AutoCAD.</p><p>Resposta correta. Parabéns, você respondeu corretamente! O comando Pan é semelhante ao Move, entretanto, o Pan é utilizado para mover a janela ou área gráfica do AutoCAD para qualquer direção do projeto e o move, atua no movimento de elementos dentro do projeto.</p><p>· cria um novo elemento paralelo a um já existente.</p><p>· Resposta correta</p><p>mover a janela gráfica em qualquer direção do projeto.</p><p>· permite o aumento ou diminuição de áreas do projeto.</p><p>· mover um ou mais elementos do desenho.</p><p>· alterar as dimensões dos elementos do desenho.</p><p>image1.gif</p><p>image2.gif</p>
