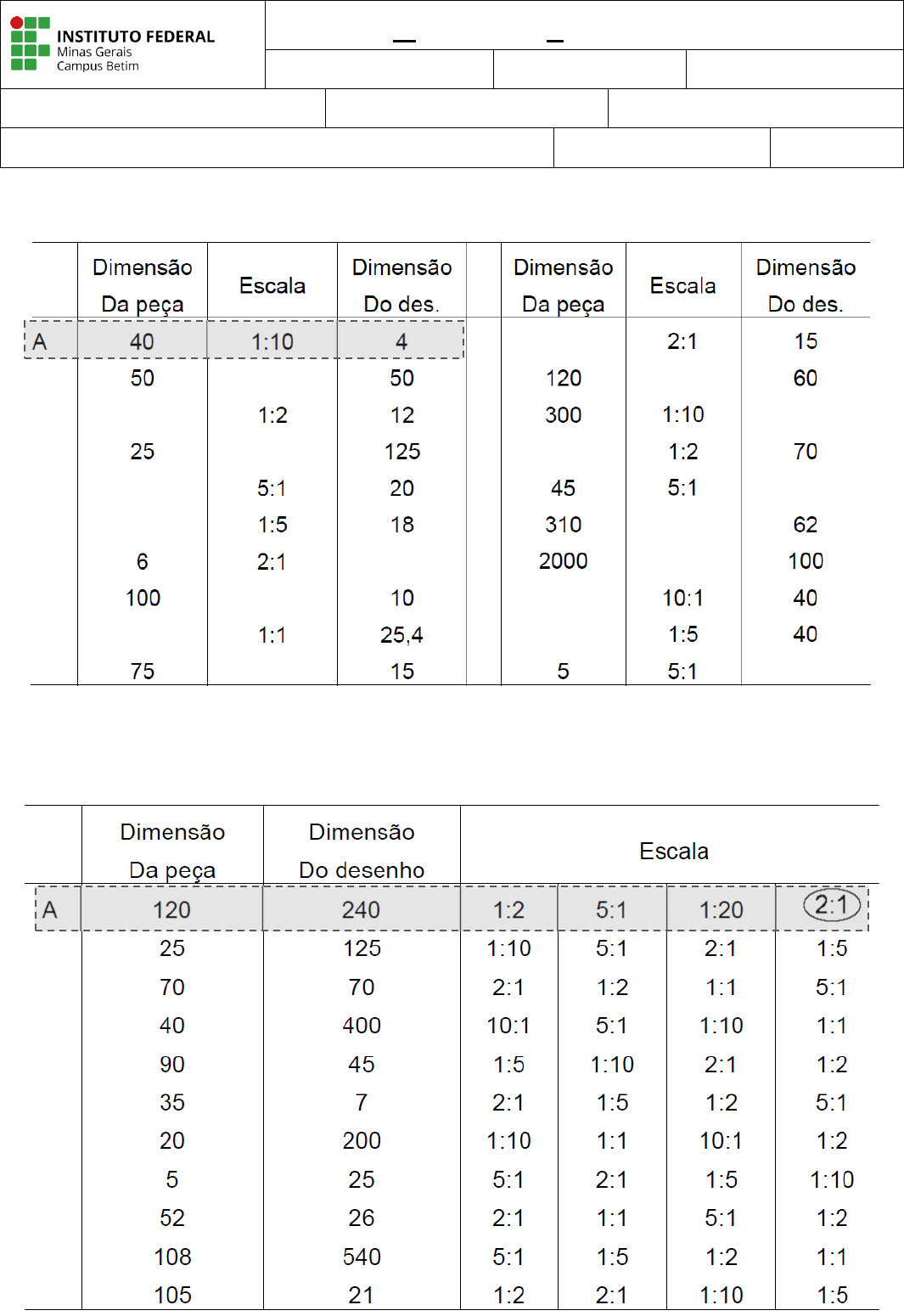

<p>Atividade Prática 42 - R00</p><p>Data:___ / ___/ 20___ Valor: Nota:</p><p>Disciplina: Professor: Wanderson Leite Curso:</p><p>Nome: R.A: 0__ __ __ __ __ __ Turma:</p><p>1) Complete as lacunas do quadro abaixo conforme o exemplo - A.</p><p>2) Escolha entre as quatro alternativas de escalas e faça um círculo na resposta certa,</p><p>conforme o exemplo A.</p><p>3) Meça as dimensões dos desenho técnicos abaixo e indique, junto ao desenho técnico,</p><p>a escala em que ele está representado.</p><p>Escala:_______</p><p>Escala:_______</p><p>Escala:_______</p><p>A)</p><p>B)</p><p>C)</p>
