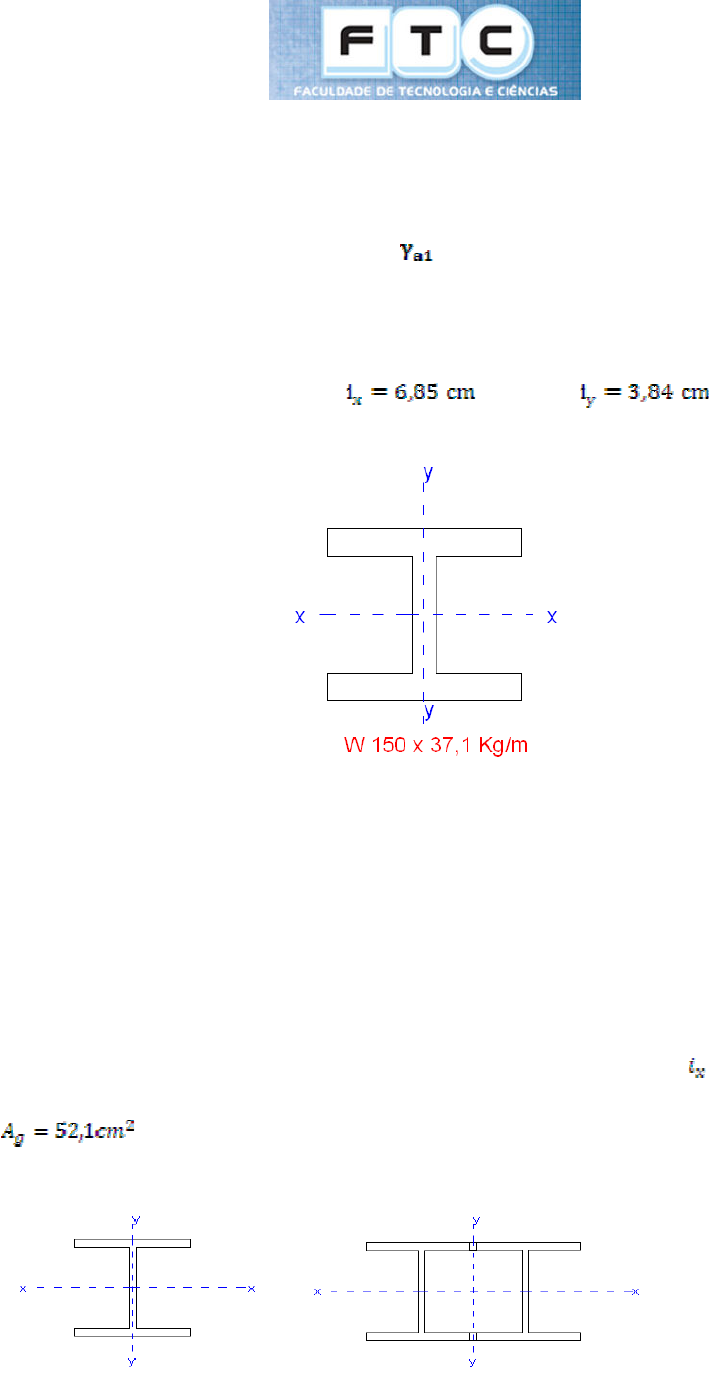

<p>Curso: Engenharia Civil</p><p>Disciplina: Estruturas Metálicas</p><p>Professor: Edson Alves de Sousa</p><p>Lista de Exercícios da 2º unidade – Dimensionamento à compressão</p><p>Obs.: Para todos os problemas utilizar =1,1 e E=200000Mpa</p><p>1) Determinar a resistência de cálculo à compressão do perfil W150 x 37,1Kg/m de aço</p><p>ASTM A36 com comprimento de 3 m, sabendo-se que suas extremidades são rotuladas</p><p>e que há contenção lateral impedindo a flambagem em torno do eixo y. Comparar o</p><p>resultado obtido para uma peça sem contenção lateral, podendo flambar em torno do</p><p>eixo y-y. Dados: Aço MR250; ; k=1. ; ; fy=250Mpa;</p><p>E=200000Mpa; Ag=47,8cm^2;Obs.: Desprezar os efeitos da flambagem local.</p><p>2) Calcular o esforço normal resistente à compressão no mesmo perfil do problema</p><p>anterior sem contenção lateral, considerando-o engastado numa extremidade e rotulado</p><p>na outra. Comparar o resultado obtido para uma peça engastada numa extremidade e</p><p>livre na outra. Dados: Aço MR250; K=2(engastado numa extremidade e livre na</p><p>outra);K=0,7(engastado numa extremidade e rotulado na outra).</p><p>3) Calcular o esforço resistente de projeto à compressão em um perfis H152(6”) x</p><p>40,9Kg/m sem ligação entre si, e comparar o resultado com o obtido para dois perfis</p><p>iguais ligados por solda longitudinal. Considerar uma peça de 4 m de comprimento,</p><p>rotulada nas duas extremidades. Material: Aço ASTM A36 (MR250); ; =3,57 cm</p><p>; K=1 ; fy=250Mpa;Obs.: Desprezar os efeitos da flambagem local.</p><p>4) A figura abaixo mostra diversas formas de seção transversal com a mesma área de</p><p>41,2 cm^2.Admitindo o comprimento de flambagem =350cm nos dois planos de</p><p>flambagem, calcule a resistência à compressão para cada caso,fy=250Mpa; Obs.:</p><p>Desprezar os efeitos da flambagem local.</p><p>Caso A B C D E F G</p><p>imín 6,78 6,11 1,75 1,8 0,27 4,1 2,56</p><p>5) Calcular a resistência de projeto à compressão com para o perfil W 310 x 21,0 Kg/m</p><p>com um comprimento de flambagem de 3,0 m nos dois planos de flambagem. Verificar</p><p>se o perfil de aço AR350 é mais resistente que o de aço</p><p>MR250;imin=1,9.Ag=27,2cm^2, fy=250Mpa(Aço MR-250); fy=350Mpa(Aço AR-</p><p>350). Obs.: Desprezar os efeitos da flambagem local.</p><p>6) Calcular o esforço de compressão resistente de projeto de duas cantoneiras</p><p>203(8”)x102(4”)x55,66Kg/m trabalhando isoladamente e comparar com o resultado</p><p>obtido para os perfis ligados por solda formando um tubo retangular. Admitindo =300</p><p>cm nos dois planos de flambagem e aço MR250. ; , Ag=70,97cm^2,</p><p>fy=250 Mpa; Obs.: Desprezar os efeitos da flambagem local.</p><p>7)(A turma do 8º Manhã não precisa fazer) Uma coluna tem seção em forma de perfil</p><p>H, soldado com duas chapas 8 mm x 300 mm para as mesas e uma chapa de 8 mm x</p><p>400 mm para a alma, todas em aço ASTM A36. O comprimento de flambagem é =9,8</p><p>m. Calcular a resistência de projeto para a compressão axial, considerando flambagem</p><p>em torno do eixo mais resistente (x-x). Admite-se que a peça tenha contenção lateral</p><p>impedindo flambagem em torno do eixo de menor resistência (y-y). ix=17,4cm,</p><p>fy=250Mpa;c=0,38; Obs.: Considerar os efeitos da flambagem local apenas.</p><p>8) (A turma do 8º Manhã não precisa fazer) Uma coluna tem seção em forma de</p><p>perfil H laminado, com dimensões, 6 mm x 240 mm para as mesas e uma chapa de 6</p><p>mm x 280 mm para a alma, todas em aço ASTM A36. O comprimento de flambagem é</p><p>=9,8 m. Calcular a resistência de projeto para a compressão axial, considerando</p><p>flambagem em torno do eixo mais resistente (x-x). Admite-se que a peça tenha</p><p>contenção lateral impedindo flambagem em torno do eixo de menor resistência (y-y).</p><p>fy=250Mpa;imin=12,38cm; c=0,38; Obs.: Considerar os efeitos da flambagem local</p><p>apenas.</p>
