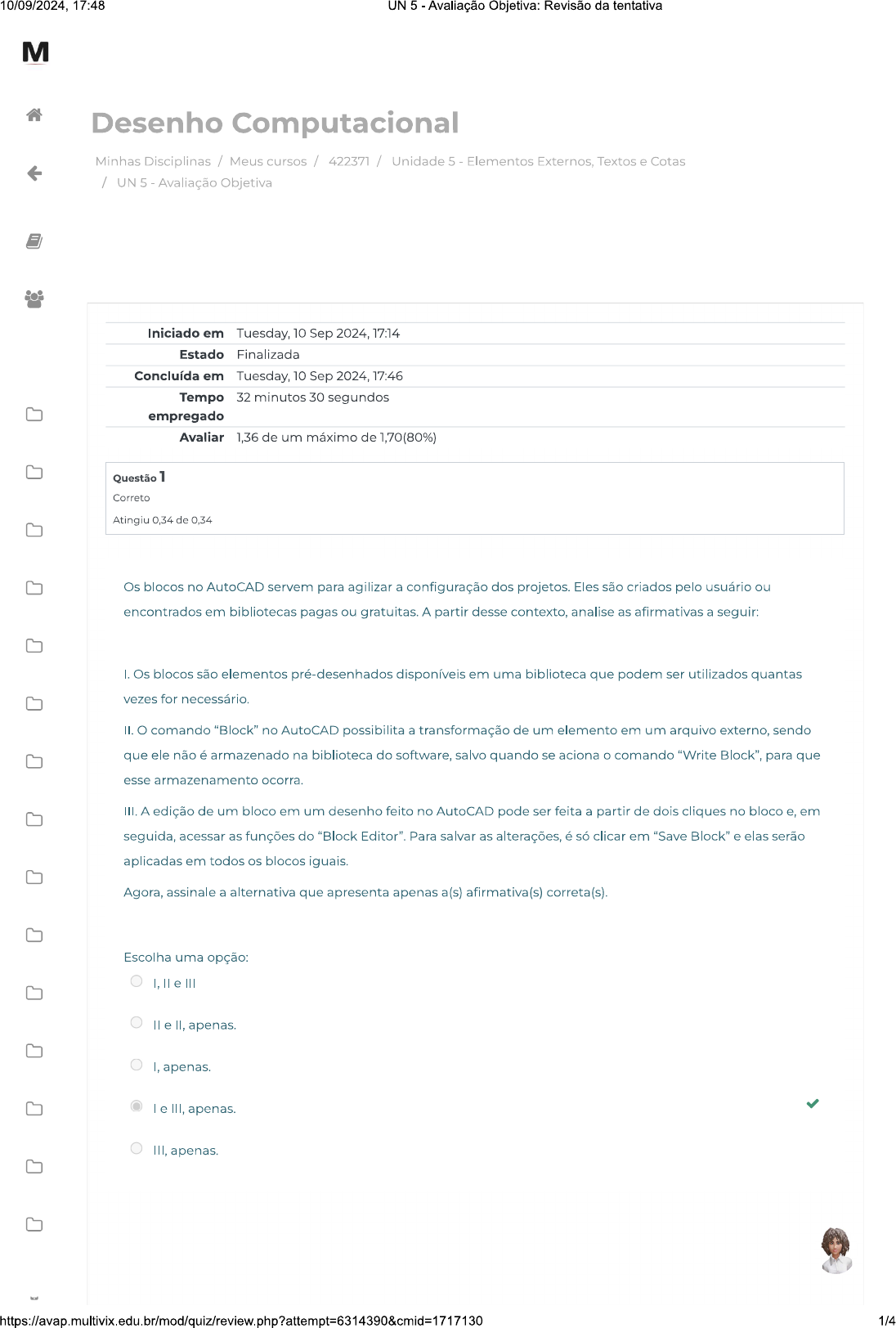

<p>10/09/2024, 17:48 UN 5 Avaliação Objetiva: Revisão da tentativa M Desenho Computacional Minhas Disciplinas / Meus cursos / 422371 / Unidade 5 Elementos Externos, Textos e Cotas / UN 5 Avaliação Objetiva Iniciado em Tuesday, 10 Sep 2024, 17:14 Estado Finalizada Concluída em Tuesday, 10 Sep 2024, 17:46 Tempo 32 minutos 30 segundos empregado Avaliar 1,36 de um máximo de 1,70(80%) Questão 1 Correto Atingiu 0,34 de 0,34 Os blocos no AutoCAD servem para agilizar a configuração dos projetos. Eles são criados pelo usuário ou encontrados em bibliotecas pagas ou gratuitas. A partir desse contexto, analise as afirmativas a seguir: I. Os blocos são elementos pré-desenhados disponíveis em uma biblioteca que podem ser utilizados quantas vezes for necessário. II. comando "Block" no AutoCAD possibilita a transformação de um elemento em um arquivo externo, sendo que ele não é armazenado na biblioteca do software, salvo quando se aciona comando "Write Block", para que esse armazenamento ocorra. III. A edição de um bloco em um desenho feito no AutoCAD pode ser feita a partir de dois cliques no bloco e, em seguida, acessar as funções do "Block Editor". Para salvar as alterações, é só clicar em "Save Block" e elas serão aplicadas em todos os blocos iguais. Agora, assinale a alternativa que apresenta apenas a(s) afirmativa(s) correta(s). Escolha uma opção: I, II e II, apenas. I, apenas. III, apenas. III, apenas. 1/4</p><p>10/09/2024, 17:48 UN 5 Avaliação Objetiva: Revisão da tentativa Questão 2 M Correto Atingiu 0,34 de 0,34 As cotas são a representação das medidas de um desenho e é um dos estágios mais importantes na elaboração de um projeto no AutoCAD. Sobre comando DIMALIGNED é correto afirmar que: Escolha uma opção: Cria sucessivas cotas com origem em uma linha de base. Cria cotas contínuas e angulares partindo de um terceiro ponto de uma cota anterior. Cria cotas angulares partindo de pontos de coordenadas. Cria cotas lineares ordenadas em uma direção construída por dois pontos de uma linha. Cria cotas horizontais( e verticais( distribuídas em quatro direções relacionadas aos pontos de origem de uma linha. Questão 3 Incorreto Atingiu 0,00 de 0,34 Gabaritos eram modelos prontos de mobiliários, símbolos, louças, utilizados em projetos arquitetônicos e/ou de engenharia quando os desenhos eram feitos em pranchetas. Atualmente, AutoCAD e outros softwares semelhantes possuem ferramentas que otimizam a elaboração desses projetos. Uma delas é a "blocos", onde é possível criar e/ou importar bibliotecas desses símbolos e elementos. A partir do exposto, leia as afirmativas a seguir sobre a ferramenta blocos: I. Basicamente, existem duas funções utilizadas para criação de blocos, a "Create Block" e a "Write Block". Enquanto a "Create Block" tem a função de transformar desenhos em blocos e armazená-lo apenas na biblioteca do documento, a "Write Block" armazena e permite a importação de blocos para outros projetos. II. comando "Purge" é utilizado para remover os blocos que estejam na biblioteca do documento em uso. Basta acioná-lo para acessar grupo de blocos do documento e acionar a tecla "Delete". III. Um bloco pode ser editado a partir do comando "Block Editor", que altera os blocos inseridos ou copiados a partir de uma mesma origem. Sendo assim, para criar um bloco já em uso, ao editá-lo é necessário utilizar a função "Save Block As". Agora, assinale a alternativa que apresenta apenas a(s) afirmativa(s) correta(s) Escolha uma opção: II, apenas. I, apenas. x II, apenas. e III, apenas. III, apenas. 2/4</p><p>10/09/2024, 17:48 UN 5 - Avaliação Objetiva: Revisão da tentativa Questão 4 M Correto Atingiu 0,34 de 0,34 No programa AutoCAD, é possível importar elementos gráficos de referência externa a um arquivo *dwg, por meio de dois métodos. Eles são acionados pelos comandos XREF e INSERT. Analise as alternativas a seguir sobre as semelhanças entre esses dois comandos e assinale a opção correta. Escolha uma opção: Utilizando o comando XREF para importar elementos externos é possível transformá-los em blocos, assim como acontece com aqueles inseridos com o comando INSERT. Os dois comandos importam informações de layers que já existem no arquivo externo, além dos elementos gráficos. Uma vez que essas layers são importadas, elas podem ser editadas igualmente como outra layer qualquer. Os elementos são atualizados automaticamente quando inseridos pelos dois comandos, desde que o arquivo externo seja alterado. comando XREF, quando usado para importar um arquivo grande externo, provoca um aumento do arquivo local maior que quando se usa o comando INSERT. XREF é o comando menos utilizado para inserir um projeto e elaborar outros sobre ele e o comando INSERT é o mais indicado para inserir elementos para compor um projeto que está sendo elaborado. 3/4</p><p>10/09/2024, 17:48 UN 5 - Avaliação Objetiva: Revisão da tentativa Questão 5 M Correto Atingiu 0,34 de 0,34 AutoCAD possui recursos de inserção de textos que contribuem para enriquecer os desenhos dos projetos com informações. Em relação ao exposto, analise as seguintes afirmações: - Não é possível, no AutoCAD, alterar um texto já existente. II - A função de rotacionar texto é possível por meio da inserção do ângulo de rotação pretendido. III - No menu Draw, existe a opção Text, que permite inserir textos em linha única. IV - Um texto, por padrão, sempre aparece centralizado. Assinale a opção que apresenta apenas as afirmativas corretas. Escolha uma opção: Somente as afirmativas II e IV estão corretas. Somente as afirmativas e IV estão corretas. Somente as afirmativas I, e IV estão corretas. Somente as afirmativas I, II e III estão corretas. Somente as afirmativas II e III estão corretas. Conteúdo Online Seguir para... Conteúdo Online 4/4</p>
