Desenho Técnico - Avaliação I - Individual (Cod 957287)

Prévia do material em texto

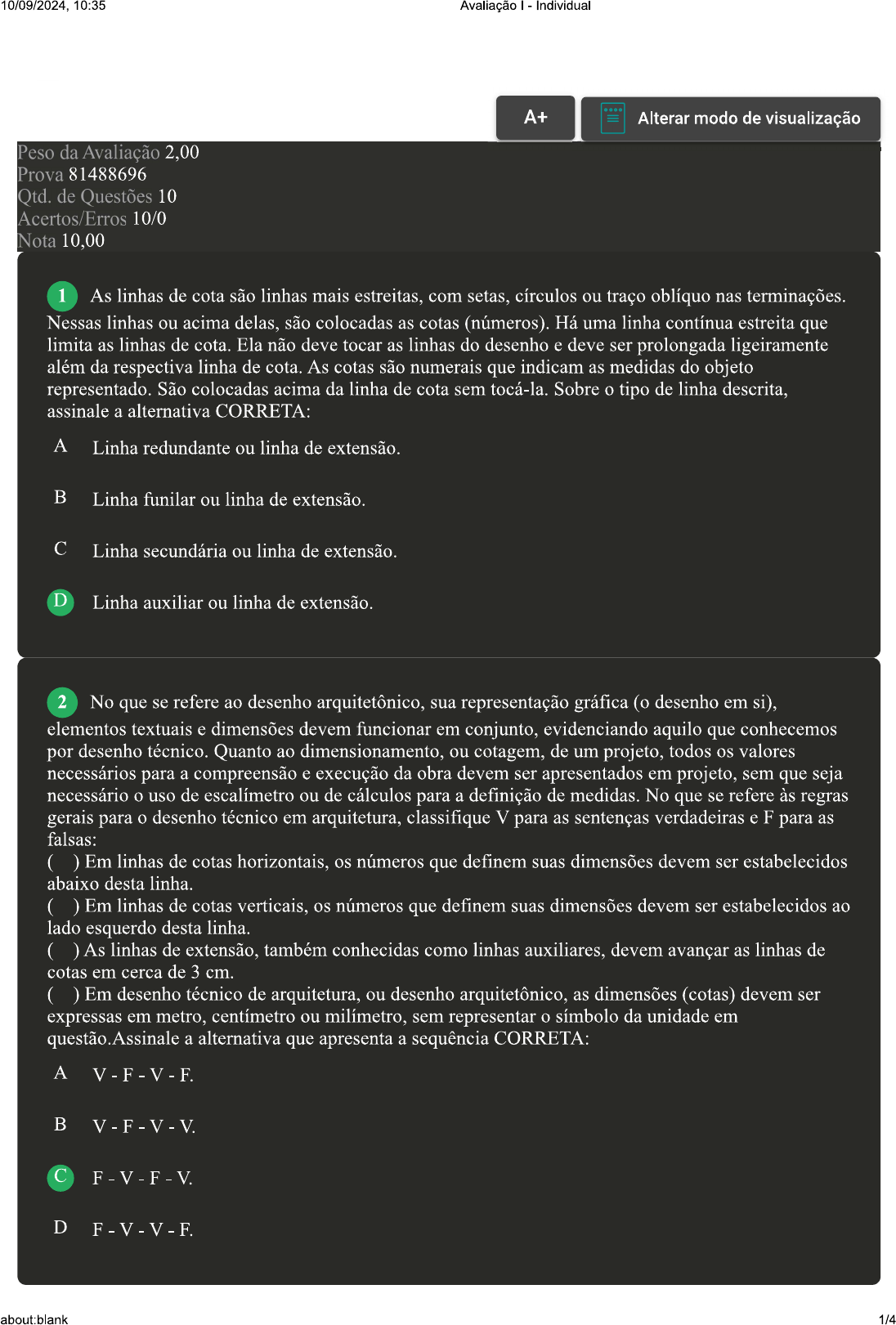

<p>10/09/2024, 10:35 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 81488696 Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 As linhas de cota são linhas mais estreitas, com setas, círculos ou traço oblíquo nas terminações. Nessas linhas ou acima delas, são colocadas as cotas (números). Há uma linha contínua estreita que limita as linhas de cota. Ela não deve tocar as linhas do desenho e deve ser prolongada ligeiramente além da respectiva linha de cota. As cotas são numerais que indicam as medidas do objeto representado. São colocadas acima da linha de cota sem tocá-la. Sobre tipo de linha assinale a alternativa CORRETA: A Linha redundante ou linha de extensão. B Linha funilar ou linha de extensão. C Linha secundária ou linha de extensão. D Linha auxiliar ou linha de extensão. 2 No que se refere ao desenho arquitetônico, sua representação gráfica (o desenho em si), elementos textuais e dimensões devem funcionar em conjunto, evidenciando aquilo que conhecemos por desenho técnico. Quanto ao dimensionamento. ou cotagem, de um projeto, todos os valores necessários para a compreensão e execução da obra devem ser apresentados em projeto, sem que seja necessário uso de escalímetro ou de cálculos para a definição de medidas. No que se refere às regras gerais para desenho técnico em arquitetura, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Em linhas de cotas horizontais, os números que definem suas dimensões devem ser estabelecidos abaixo desta linha ( ) Em linhas de cotas verticais, os números que definem suas dimensões devem ser estabelecidos ao lado esquerdo desta linha. ( ) As linhas de extensão, também conhecidas como linhas auxiliares, devem avançar as linhas de cotas em cerca de 3 cm. ( ) Em desenho técnico de arquitetura, ou desenho arquitetônico, as dimensões (cotas) devem ser expressas em metro, centímetro ou milímetro, sem representar símbolo da unidade em questão.Assinale a alternativa que apresenta a sequência CORRETA: A B V-F-V-V C F-V-F-V D about:blank 1/4</p><p>10/09/2024. 10:35 Avaliação Individual 3 Vários tamanhos padronizados de papel são usados no desenho de projetos. De acordo com a norma brasileira, a padronização do papel está vinculada ao formato A0, um retângulo cujos lados medem 841 mm e 1.189 mm, com área de 1 todos os outros formatos da série A são gerados a partir deste formato padrão. Dentro desse contexto, analise as sentenças a seguir: I- O formato é dobro do formato A1, formato A2 é dobro do tamanho do formato A3 e assim por diante. II- O formato A8 é a metade do tamanho do formato A4, formato A4 é a metade do tamanho do formato A2 e assim por diante. III- O formato A8 é dobro do tamanho do formato A4, formato A4 é dobro do tamanho do formato A2 e assim por diante. O formato é a metade do tamanho do formato A1, formato A2 é a metade do tamanho do formato A3 e assim por diante. Assinale a alternativa CORRETA: A Somente a sentença III está correta. B Somente a sentença II está correta. C Somente a sentença IV está correta. D Somente a sentença I está correta. 4 O desenho técnico, ao longo do tempo, passou por um crescente processo de normalização, buscando-se uma unidade tanto em termos visuais quanto na circulação de informações técnicas. Diante da sua importância para desenvolvimento tecnológico e industrial das nações, qual é a definição de desenho técnico? É uma representação gráfica de processos, estruturas ou objetos que deve transmitir pouca A exatidão nas características e informações do que está representado no papel, mas deve obrigatoriamente apresentar beleza artística. É uma representação gráfica que tem objetivo de organizar e ilustrar a forma, a dimensão e a B posição de objetos, estruturas ou processos para que os profissionais da área envolvidos no projeto consigam utilizá-lo como retrato fiel e aplicar suas informações na realidade física. C É uma representação gráfica que retrata sentimentos pessoais e não necessita ser fiel à realidade, pois sua execução não segue normas técnicas. É uma representação gráfica caracterizada pela normatização e apropriação das regras da D geometria descritiva, utilizada na concepção e fabricação de manufaturas, mas nunca é um meio de comunicação entre quem projeta e quem fabrica. 5 Quando se evidenciam os valores atrelados ao desenho técnico, estes extrapolam a representação gráfica do objeto em O desenho técnico também expressa as dimensões do objeto, englobando a representação gráfica de um valor numérico em uma determinada unidade de medida. Este tipo de representação gráfica, evidenciada através do uso de linhas, símbolos e respectivas notas, é denominado cotagem, usada com a finalidade de expressar características técnicas do objeto representado. Sobre a cotagem, analise as sentenças a seguir: I- As linhas auxiliar (ou de extensão) e as linhas de cota devem possuir a mesma espessura, ou seja, devem ser representadas por linha grossa e traço contínuo. about:blank 2/4</p><p>10/09/2024, 10:35 Avaliação Individual II- Em linhas de cota definidas na posição horizontal, os números que expressam suas dimensões devem ser estabelecidos acima desta linha. III - Em desenho técnico, a unidade de medida não deve ser evidenciada ao lado da cota. IV- A unidade de medida deve ser exposta na legenda, ou seja, para cada desenho deve ser empregada uma única unidade de medida Assinale a alternativa CORRETA: A As sentenças II, III e IV estão corretas. B Somente a sentença IV está correta. C As sentenças I e III estão corretas. D Somente a sentença I está correta. 6 A escolha correta dos equipamentos e materiais utilizados para desenho técnico é de suma importância. A falta ou a escolha incorreta pode dificultar desempenho da atividade.Sobre instrumentos utilizados para desenho técnico, assinale a alternativa INCORRETA: A Compasso; lapiseira; gabaritos. B Esquadros; transferidor; escalímetro. C Pranchetas; régua; D Mesa; flanela; escova. 7 O desenho técnico pode abranger esboços, diagramas, gráficos, planos e outras representações. Diante disso, que desenho técnico representa de forma geral? A O que podemos construir através do desenho técnico. B O que pode ser desenhado antes de ser construído. C O que deve ser executado ou construído. D O que pode ser construído, mas não pode ser executado. 8 Certo tipo de desenho é uma representação individual, subjetiva, que pode variar de indivíduo para indivíduo, sem compromisso em retratar a realidade. Qual é esse tipo de desenho? A Desenho ilustrativo. B Desenho artístico. C Desenho técnico. D Desenho cartográfico. about:blank 3/4</p><p>10/09/2024, 10:35 Avaliação Individual 9 Quanto aos principais instrumentos de auxílio na execução de desenho técnico, merecem destaque esquadro, transferidor e a régua T. Diante da importância de manusear estes instrumentos. principalmente para quem não domina desenho em ambiente virtual (computador), associe os itens, utilizando código a seguir: I- Esquadro isósceles. II- Esquadro escaleno. III- Régua T. Transferidor. ( ) Instrumento utilizado no traçado de paralelas, geralmente horizontais, funciona em mesas- prancheta, nas quais desliza verticalmente. mantendo a horizontalidade da régua. ( ) Composto por dois ângulos de e um ângulo de 90°. ( ) Instrumento utilizado na construção e medição de ângulos. ( ) Composto por ângulos de 30°, e 90°. Assinale a alternativa que apresenta a sequência CORRETA: A I - III II IV. B III II IV C D II. 10 Quanto ao dimensionamento ou cotagem de um projeto, todos os valores necessários para a execução da obra devem ser apresentados em projeto, evitando uso de escalímetro e de cálculos para a definição de medidas. No que se refere à apresentação das dimensões em projeto, a ABNT padroniza uso de cotas em desenho técnico. Quanto às linhas de cotas, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Devem ser evidenciadas no interior dos ambientes, quando a parte interna estiver saturada ou muito próxima das divisões dos ambientes. ( ) Devem ser evidenciadas em, no mínimo, dois lados da planta baixa, mostrando as dimensões dos ambientes (parciais) e a dimensão de face a face (total) do lado em questão. ( ) As cotas prevalecem sobre as medidas calculadas com base no desenho.Assinale a alternativa que apresenta a sequência CORRETA: A B C D Imprimir about:blank 4/4</p>
