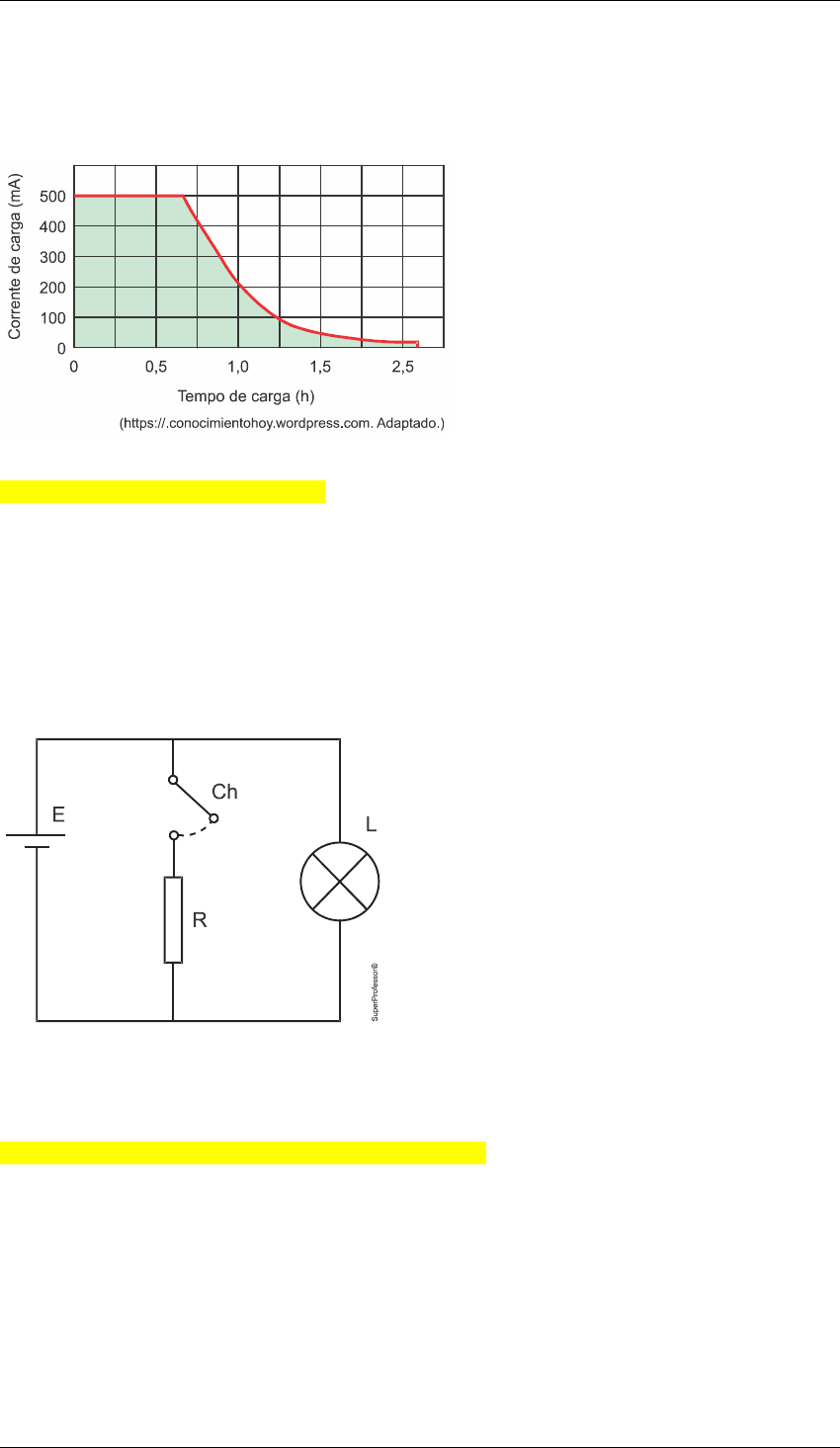

<p>Super Professor</p><p>1. (Famerp 2024) A curva do gráfico, destacada na cor vermelha, representa a corrente elétrica que flui pela bateria de um smartphone, em função do tempo, durante o seu carregamento.</p><p>A área sob a curva do gráfico, indicada na cor verde, corresponde à</p><p>a) carga elétrica que flui pela bateria.</p><p>b) energia elétrica transferida para a bateria.</p><p>c) diferença de potencial final da bateria.</p><p>d) resistência elétrica da bateria.</p><p>e) potência elétrica da bateria.</p><p>2. (Pucpr 2024) O circuito elétrico representado na figura a seguir é composto por uma bateria ideal de força eletromotriz E, uma chave seletora (Ch), uma lâmpada (L) cuja resistência elétrica é RL, um resistor comercial de resistência R e fios ideais para conectar esses elementos.</p><p>Inicialmente, a chave está aberta e a lâmpada dissipa potência P. Caso a chave seja fechada, a potência dissipada pela lâmpada</p><p>a) continuará a mesma somente se R = RL.</p><p>b) aumentará se R < RL.</p><p>c) continuará a mesma, qualquer que seja o valor de R.</p><p>d) diminuirá, qualquer que seja o valor de R.</p><p>e) diminuirá somente se R < RL.</p><p>3. (Uea 2024) Um aluno constrói um circuito elétrico, representado na figura, para uma feira de ciências na escola. O circuito é composto por uma fonte ideal de d.d.p. variável e por cinco resistores, com resistências especificadas na figura.</p><p>Considerando as limitações dos componentes utilizados em seu circuito, o aluno se preocupa com a corrente máxima que atravessará os resistores, a fim de não os queimar. Sabendo que todos os resistores suportam a mesma quantidade de corrente máxima, o resistor que possivelmente queimará primeiro, caso a d.d.p. da fonte se torne muito elevada, será</p><p>a) R4</p><p>b) R5</p><p>c) R3</p><p>d) R2</p><p>e) R4</p><p>4. (Uea-sis 3 2024) Pilhas idênticas, de 1,5 V cada uma, foram encaixadas entre 5 barras condutoras numeradas de 1 a 5, como mostra a figura.</p><p>Foram medidas as diferenças de potencial entre as barras 1 e 3 e, depois, entre as barras 3 e 5. Tomando os módulos dos valores dessas medições e subtraindo-se esses valores, um do outro, a diferença obtida é de</p><p>a) 0 V.</p><p>b) 1,5 V.</p><p>c) 3,0 V.</p><p>d) 4,5 V.</p><p>e) 6,0 V.</p><p>5. (Uea-sis 3 2024) O esquema mostra um gerador real, de força eletromotriz E com resistência interna r, e o gráfico mostra a curva característica desse gerador real.</p><p>O valor da resistência interna r desse gerador é</p><p>a)</p><p>b)</p><p>c)</p><p>d)</p><p>e)</p><p>6. (Uea-sis 3 2024) Um motor elétrico apresenta rendimento de 80% quando submetido à condição de esforço máximo. Sabendo que a potência desse motor é de 500 W, a energia desperdiçada pelo motor no decorrer de 20 s de funcionamento sob esforço máximo é de</p><p>a) 1.000 J.</p><p>b) 2.000 J.</p><p>c) 4.000 J.</p><p>d) 6.000 J.</p><p>e) 8.000 J.</p><p>7. (Uea-sis 3 2024) Necessita-se de um resistor de porém só se dispõe de resistores de A solução é construir uma associação que tenha resistência equivalente a Das associações apresentadas, aquela que atenderá à necessidade é:</p><p>a)</p><p>b)</p><p>c)</p><p>d)</p><p>e)</p><p>8. (Pucrj 2023) Um circuito elétrico é armado com uma fonte e três resistores com resistências e como mostrado na figura.</p><p>Sabendo que a corrente que passa por R3 é 2,0 mA, qual é, em volts, a voltagem da fonte?</p><p>a) 8</p><p>b) 12</p><p>c) 14</p><p>d) 16</p><p>e) 18</p><p>9. (Uea-sis 3 2023) Um gerador real tem força eletromotriz de 40 V e resistência interna de Quando a diferença de potencial nesse gerador é de 30 V, a potência dissipada por sua resistência interna é</p><p>a) 50 W.</p><p>b) 40 W.</p><p>c) 30 W.</p><p>d) 20 W.</p><p>e) 10 W.</p><p>10. (Unicamp 2023) Sabemos que correntes elétricas acima de um décimo de Ampère podem provocar paradas cardíacas. Imediatamente após um raio atingir o solo, o potencial elétrico na superfície diminui gradativamente em função da distância ao ponto de impacto, como ilustrado pelas curvas equipotenciais da figura. Sendo a resistência do corpo humano a corrente elétrica que atravessa o corpo da pessoa ilustrada na figura, com os dois pés em contato com o chão, será igual a</p><p>a) 0,800 A.</p><p>b) 1,25 A.</p><p>c) 10,0 A.</p><p>d) 11,25 A.</p><p>11. (Unisc 2023) Tem-se um circuito elétrico composto por uma fonte de tensão e 3 lâmpadas iguais (L1, L2 e L3), ligadas nesse circuito como apresentado na figura.</p><p>Sabendo-se que a fonte fornece uma tensão constante e que todas as lâmpadas acendem quando a fonte está ligada, assinale a alternativa que apresenta a afirmação correta sobre este caso.</p><p>a) Quando a fonte de tensão está ligada, todas as lâmpadas acendem porque a corrente elétrica que percorre cada uma é a mesma.</p><p>b) Quando a fonte de tensão está ligada, todas as lâmpadas acendem porque a tensão que percorre cada uma é a mesma.</p><p>c) A tensão nas lâmpadas L2 e L3 é a mesma e é a metade da tensão na lâmpada L1.</p><p>d) Acorrente elétrica nas lâmpadas L2 e L3 é a mesma e é o dobro da corrente elétrica que percorre a lâmpada L1.</p><p>e) A corrente elétrica que percorre L1 é o triplo da que percorre as outras duas lâmpadas.</p><p>12. (Albert Einstein - Medicina 2023) Em uma aula de eletricidade, o professor pede a um dos estudantes que faça contato entre os dois polos de uma pilha utilizando um clip metálico de resistência elétrica desprezível, como mostrado na figura. Depois de alguns segundos, o estudante nota que a pilha ficou bastante quente, a ponto de não conseguir segurá-la com suas mãos.</p><p>Em seguida, o professor comenta que esse aquecimento é uma demonstração do efeito Joule que, nesse caso, foi bastante intenso porque, pela pilha, circulou a maior corrente elétrica que pode atravessá-la, chamada “corrente de curto-circuito”, uma vez que o clip metálico</p><p>a) igualou a diferença de potencial entre os extremos da pilha à sua força eletromotriz.</p><p>b) inverteu as polaridades da pilha, transformando-a em um receptor elétrico.</p><p>c) tornou nula a diferença de potencial entre os extremos da pilha.</p><p>d) diminuiu a resistência interna da pilha a um valor desprezível.</p><p>e) elevou a força eletromotriz da pilha.</p><p>13. (Enem PPL 2023) Para se utilizar um controle remoto que funciona com uma diferença de potencial de 3 V, compraram-se duas pilhas tipo AA de 1,5 V cada uma. Sabe-se que a ligação em série dessas pilhas possibilita um aumento da diferença de potencial do conjunto e da energia total disponível. Quando ligadas em paralelo, no entanto, só ocorre o aumento da energia total disponível.</p><p>Qual dos esquemas representa a ligação correta das pilhas utilizadas no controle remoto?</p><p>a)</p><p>b)</p><p>c)</p><p>d)</p><p>e)</p><p>14. (Ufrr-pss 3 2023) Uma família planeja utilizar seus eletrodomésticos na cozinha de sua casa conectados a um circuito de 120 V, com um disjuntor de 15 A. Eles possuem: uma cafeteira de 850 W, uma air fryer de 900 W, um forno de micro-ondas de 1200 W e um forno elétrico de 1900 W.</p><p>Quais desses aparelhos podem ser operados simultaneamente sem desarmar o disjuntor?</p><p>a) Cafeteira, micro-ondas e air fryer;</p><p>b) Micro-ondas e air fryer;</p><p>c) Cafeteira e micro-ondas;</p><p>d) Cafeteira e air fryer;</p><p>e) Forno elétrico e cafeteira;</p><p>15. (Uea 2022) Uma pessoa decide organizar seus livros que estão dispostos no chão do quarto. Para isso ela utiliza uma prateleira, instalada na parede, acima do chão. Então, ela pega os livros, um a um, e os coloca na prateleira. Fazendo uma analogia com um circuito elétrico, em que um capacitor é carregado por um gerador, a pessoa, os livros e o conjunto chão + prateleira, representam, respectivamente,</p><p>a) o gerador, a corrente e o capacitor.</p><p>b) a corrente, o capacitor e o gerador.</p><p>c) o gerador, o capacitor e a corrente.</p><p>d) o capacitor, o gerador e a corrente.</p><p>e) a corrente, o gerador e o capacitor.</p><p>16. (Efomm 2022) Quando pousam em um fio de alta tensão, os pássaros não morrem porque</p><p>a) instintivamente só pousam em fios onde não há corrente.</p><p>b) suportam altas diferenças de potencial sem sofrer qualquer dano.</p><p>c) só pousam agrupados, induzindo que a corrente seja dividida por todos</p><p>eles.</p><p>d) ao pousarem com as patas num mesmo fio, a corrente não flui pelo seu corpo.</p><p>e) pousam no fio somente em dias ensolarados.</p><p>17. (Fatec 2022) Com o intuito de diminuir significativamente a geração de resíduos, têm-se estimulado a redução de consumo, a reciclagem e o reuso de dispositivos eletrônicos. Atualmente, um dos grandes vilões do meio ambiente é o descarte de baterias.</p><p>Apesar da criação das baterias recarregáveis, o problema ainda persiste. Esse é um dos motivos pelo qual a produção em larga escala de carros elétricos tem sofrido resistência. Devido a essa necessidade de diminuição de resíduos, as indústrias têm investido no sentido de ampliar a durabilidade e a capacidade de operação dessas baterias. Uma das grandezas físicas utilizada para aferir a capacidade dessas baterias tem como unidade de medida</p><p>É correto afirmar que essa unidade de medida se refere à grandeza física</p><p>a) carga elétrica.</p><p>b) corrente elétrica.</p><p>c) potencial elétrico.</p><p>d) resistência elétrica.</p><p>e) capacitância elétrica.</p><p>18. (Uerj 2022) O circuito abaixo representa uma instalação elétrica, sendo a corrente registrada no amperímetro A igual a 100 mA.</p><p>A tensão elétrica, em volts, indicada no voltímetro V, é igual a:</p><p>a) 8</p><p>b) 10</p><p>c) 12</p><p>d) 14</p><p>19. (Puccamp Direito 2022) O gráfico mostra a variação da corrente elétrica que percorre quatro condutores, X, Y, Z e W, em função da diferença de potencial aplicada entre seus terminais.</p><p>São ôhmicos os condutores</p><p>a) X e Y.</p><p>b) X e Z.</p><p>c) W e Z.</p><p>d) Z e Y.</p><p>e) Y e W.</p><p>20. (Uea-sis 3 2022) Quatro pilhas ideais e idênticas, de 1,5 V cada, foram associadas conforme mostra a figura.</p><p>A diferença de potencial obtida entre os terminais P e Q dessa associação tem módulo igual a</p><p>a) 0 V.</p><p>b) 1,5 V.</p><p>c) 3,0 V.</p><p>d) 4,5 V.</p><p>e) 6,0 V.</p><p>Gabarito:</p><p>Resposta da questão 1:</p><p>[A]</p><p>A dimensão da área é dada pelo produto da dimensão da base pela dimensão da altura.</p><p>Fazendo analogia com a situação proposta:</p><p>Mas, da definição de corrente elétrica:</p><p>Comparando (I) e (II):</p><p>(a área representa o módulo da carga fornecida pela bateria, em mAh).</p><p>Resposta da questão 2:</p><p>[C]</p><p>A lâmpada e o resistor estão ligados em paralelo, portanto a tensão (U) submetida a cada ramo é a mesma, assim, a potência dissipada após ligar a chave continuará sendo a mesma porque não varia a tensão e nem a resistência da lâmpada.</p><p>Resposta da questão 3:</p><p>[B]</p><p>Como se trata de uma associação em paralelo, todos os resistores estão sujeitos a tensão da fonte (V). Da primeira lei de Ohm:</p><p>a corrente elétrica é inversamente proporcional à resistência, ou seja, a corrente elétrica será mais intensa no resistor de menor resistência (R5). Esse é o resistor que possivelmente queimará primeiro.</p><p>Resposta da questão 4:</p><p>[A]</p><p>As pilhas ligadas lado a lado estão em associação em paralelo em que a tensão é constante e igual à tensão das pilhas, ou seja. 1,5 V. Assim, em cada “andar” da construção tem-se 1,5 V. Porém, entre andares tem-se associação em série, em que as tensões são somadas. Logo, a tensão entre as barras 1 e 3 é 3 V e entre as barras 3 e 5 também é 3 V, resultando-se a diferença de potencial entre essas barras de 0 V.</p><p>Resposta da questão 5:</p><p>[C]</p><p>Com os dados da curva característica, obtém-se a equação característica do gerador que tem a seguinte forma:</p><p>Para o primeiro ponto do gráfico:</p><p>Para o segundo ponto:</p><p>Resposta da questão 6:</p><p>[B]</p><p>A energia dissipada (Ed) equivale a 20% do esforço máximo do motor elétrico, assim:</p><p>Resposta da questão 7:</p><p>[C]</p><p>Calculando-se cada associação, tem-se:</p><p>[A]</p><p>[B]</p><p>[C]</p><p>[D]</p><p>[E]</p><p>Resposta da questão 8:</p><p>[C]</p><p>Corrente que passa por R2:</p><p>Corrente total do circuito:</p><p>Resistência equivalente do circuito:</p><p>Voltagem da fonte:</p><p>Resposta da questão 9:</p><p>[D]</p><p>Da equação característica dos geradores, obtém-se a corrente elétrica do circuito.</p><p>E a potência dissipada pela resistência interna é:</p><p>Resposta da questão 10:</p><p>[B]</p><p>Da 1ª Lei de Ohm:</p><p>Resposta da questão 11:</p><p>[C]</p><p>[A] Falsa. De acordo com a figura, as lâmpadas L2 e L3 estão em paralelo e como são idênticas a resistência equivalente da associação em paralelo é a metade da resistência de uma lâmpada e a corrente que passa pelas duas lâmpadas é a metade da que passa em L1.</p><p>[B] Falsa. Como a corrente se divide igualmente nos ramos em paralelo, a tensão nessas lâmpadas é a metade da tensão em L1.</p><p>[C] Verdadeira.</p><p>[D] Falsa. A corrente elétrica nas lâmpadas L2 e L3 é a mesma e é a metade da corrente elétrica que percorre a lâmpada L1.</p><p>[E] Falsa. A corrente elétrica que percorre L1 é o dobro da que percorre as outras duas lâmpadas.</p><p>Resposta da questão 12:</p><p>[C]</p><p>Se a resistência do clip é nula, a ddp entre os terminais da pilha também se anula.</p><p>Resposta da questão 13:</p><p>[B]</p><p>Como as pilhas no controle remoto estão associadas em série, o polo negativo de uma deve estar ligado ao polo positivo da outra, e os dois polos ligados aos terminais do controle.</p><p>Resposta da questão 14:</p><p>[D]</p><p>A potência máxima ligada em conjunto no mesmo circuito é dada pelo produto da tensão e da corrente máxima suportada que é o limite do disjuntor.</p><p>Assim:</p><p>Com isso, é possível ligar simultaneamente a cafeteira (850 W) e o air fryer (900 W).</p><p>Resposta da questão 15:</p><p>[A]</p><p>A pessoa representa o gerador, que carrega os livros (corrente) após retirá-los do chão e armazená-los na prateleira (capacitor).</p><p>Resposta da questão 16:</p><p>[D]</p><p>Os pássaros não morrem porque as regiões de contato com o fio (suas patas) não causam uma diferença de potencial que faça com que as altas descargas elétricas passem pelo seu corpo. Caso encostassem ao mesmo tempo em outro fio ou no poste por exemplo, aí sofreriam as consequências de uma corrente elétrica violenta.</p><p>Resposta da questão 17:</p><p>[A]</p><p>equivale a carga elétrica transportada por uma corrente elétrica de 1 ampère operando durante 1 hora.</p><p>Resposta da questão 18:</p><p>[C]</p><p>Pela 1ª lei de Ohm, a indicação do voltímetro será de:</p><p>Resposta da questão 19:</p><p>[B]</p><p>Num resistor ôhmico, a resistência elétrica é constante, ou seja, a tensão (U) e a corrente (i) são diretamente proporcionais.</p><p>O gráfico dessa função é uma reta que passa pela origem.</p><p>Resposta da questão 20:</p><p>[C]</p><p>Da esquerda para a direita, a terceira pilha está invertida. Então:</p><p>Resumo das questões selecionadas nesta atividade</p><p>Data de elaboração:	25/08/2024 às 22:02</p><p>Nome do arquivo:	Revis?o Eletrodin?mica</p><p>Legenda:</p><p>Q/Prova = número da questão na prova</p><p>Q/DB = número da questão no banco de dados do SuperPro®</p><p>Q/prova	Q/DB	Grau/Dif.	Matéria	Fonte	Tipo</p><p>1	242771	Baixa	Física	Famerp/2024	Múltipla escolha</p><p>2	248811	Baixa	Física	Pucpr/2024	Múltipla escolha</p><p>3	240017	Baixa	Física	Uea/2024	Múltipla escolha</p><p>4	241988	Baixa	Física	Uea-sis 3/2024	Múltipla escolha</p><p>5	241991	Baixa	Física	Uea-sis 3/2024	Múltipla escolha</p><p>6	241989	Baixa	Física	Uea-sis 3/2024	Múltipla escolha</p><p>7	241990	Baixa	Física	Uea-sis 3/2024	Múltipla escolha .</p><p>8	221189	Baixa	Física	Pucrj/2023	Múltipla escolha</p><p>9	235650	Baixa	Física	Uea-sis 3/2023	Múltipla escolha</p><p>10	217102	Baixa	Física	Unicamp/2023	Múltipla escolha</p><p>11	220809	Baixa	Física	Unisc/2023	Múltipla escolha</p><p>12	217266	Baixa	Física	Albert Einstein - Medicina/2023	Múltipla escolha</p><p>13	243077	Baixa	Física	Enem PPL/2023	Múltipla escolha .</p><p>14	235294	Baixa	Física	Ufrr-pss 3/2023	Múltipla escolha</p><p>15	236316	Baixa	Física	Uea/2022	Múltipla escolha</p><p>16	202331	Baixa	Física	Efomm/2022	Múltipla escolha</p><p>17	211360	Baixa	Física	Fatec/2022	Múltipla escolha</p><p>18	207123	Baixa	Física	Uerj/2022	Múltipla escolha</p><p>19	207340	Baixa	Física	Puccamp Direito/2022	Múltipla escolha</p><p>20	237605	Baixa	Física	Uea-sis 3/2022	Múltipla escolha</p><p>Página 1 de 3</p><p>image5.wmf</p><p>image60.wmf</p><p>ABcABcAB</p><p>VVRi VV0i VV0 U0</p><p>-=Þ-=×Þ-=Þ=</p><p>oleObject36.bin</p><p>image61.wmf</p><p>máxmáx</p><p>máx</p><p>máx</p><p>PUi</p><p>P120V15A</p><p>P1800W</p><p>=×</p><p>=×\</p><p>=</p><p>oleObject37.bin</p><p>image62.wmf</p><p>1Ah</p><p>×</p><p>oleObject38.bin</p><p>image63.wmf</p><p>eq</p><p>URi</p><p>U(6060)0,1</p><p>U12V</p><p>=×</p><p>=+×</p><p>\=</p><p>oleObject39.bin</p><p>image64.wmf</p><p>U1</p><p>R(constante) iU</p><p>iR</p><p>=Þ=</p><p>oleObject40.bin</p><p>image6.wmf</p><p>image65.wmf</p><p>PQ1234</p><p>UUUUU1,51,5</p><p>=+-+=+</p><p>1,5</p><p>-</p><p>PQ</p><p>1,5 U3,0V</p><p>+Þ=</p><p>oleObject41.bin</p><p>image7.wmf</p><p>2.</p><p>Ω</p><p>oleObject1.bin</p><p>image8.wmf</p><p>4.</p><p>Ω</p><p>oleObject2.bin</p><p>image9.wmf</p><p>5.</p><p>Ω</p><p>oleObject3.bin</p><p>image10.wmf</p><p>10.</p><p>Ω</p><p>oleObject4.bin</p><p>image11.wmf</p><p>20.</p><p>Ω</p><p>oleObject5.bin</p><p>image12.wmf</p><p>250,</p><p>Ω</p><p>oleObject6.bin</p><p>image13.wmf</p><p>100.</p><p>Ω</p><p>oleObject7.bin</p><p>image14.wmf</p><p>250.</p><p>Ω</p><p>oleObject8.bin</p><p>image15.wmf</p><p>image16.wmf</p><p>image17.wmf</p><p>image18.wmf</p><p>image19.wmf</p><p>image20.wmf</p><p>1</p><p>R1,0k,</p><p>Ω</p><p>=</p><p>oleObject9.bin</p><p>image21.wmf</p><p>2</p><p>R2,0k</p><p>Ω</p><p>=</p><p>oleObject10.bin</p><p>image22.wmf</p><p>3</p><p>R4,0k,</p><p>Ω</p><p>=</p><p>oleObject11.bin</p><p>image23.wmf</p><p>image24.wmf</p><p>5.</p><p>Ω</p><p>oleObject12.bin</p><p>image25.wmf</p><p>R80k,</p><p>=W</p><p>oleObject13.bin</p><p>image26.wmf</p><p>image27.wmf</p><p>image28.png</p><p>image29.wmf</p><p>image30.wmf</p><p>image31.wmf</p><p>image32.wmf</p><p>image33.wmf</p><p>image34.wmf</p><p>"Ah".</p><p>×</p><p>oleObject14.bin</p><p>image35.wmf</p><p>image36.wmf</p><p>image37.wmf</p><p>image38.wmf</p><p>m</p><p>"A"it (mAh) (I)</p><p>Δ</p><p>=×</p><p>oleObject15.bin</p><p>image39.wmf</p><p>mm</p><p>Q</p><p>i Qit (II)</p><p>t</p><p>Δ</p><p>ΔΔ</p><p>Δ</p><p>=Þ=</p><p>image1.wmf</p><p>oleObject16.bin</p><p>image40.wmf</p><p>"A"Q</p><p>Δ</p><p>=</p><p>oleObject17.bin</p><p>image41.wmf</p><p>==</p><p>2</p><p>L</p><p>U</p><p>Pconstante</p><p>R</p><p>oleObject18.bin</p><p>image42.wmf</p><p>V</p><p>VRi i</p><p>R</p><p>=Þ=</p><p>oleObject19.bin</p><p>image43.wmf</p><p>=-×</p><p>Uri</p><p>ε</p><p>oleObject20.bin</p><p>image44.wmf</p><p>(</p><p>)</p><p>(</p><p>)</p><p>=\=</p><p>i;U0A;10V10V</p><p>ε</p><p>image2.wmf</p><p>oleObject21.bin</p><p>image45.wmf</p><p>(</p><p>)</p><p>(</p><p>)</p><p>=Þ==\=</p><p>10</p><p>i;U2A;0Vrr5</p><p>i2</p><p>ε</p><p>Ω</p><p>oleObject22.bin</p><p>image46.wmf</p><p>(</p><p>)</p><p>=-××</p><p>=××\</p><p>\=</p><p>d</p><p>d</p><p>d</p><p>E1Pt</p><p>E0,2500W20s</p><p>E2000J</p><p>η</p><p>oleObject23.bin</p><p>image47.wmf</p><p>eq</p><p>100</p><p>R100100225</p><p>4</p><p>ΩΩΩΩ</p><p>=++=</p><p>oleObject24.bin</p><p>image48.wmf</p><p>eq</p><p>100100</p><p>R100150</p><p>44</p><p>ΩΩΩΩ</p><p>=++=</p><p>oleObject25.bin</p><p>image49.wmf</p><p>eq</p><p>100</p><p>R100100250</p><p>2</p><p>ΩΩΩΩ</p><p>=++=</p><p>image3.wmf</p><p>oleObject26.bin</p><p>image50.wmf</p><p>eq</p><p>100100100</p><p>R150</p><p>2</p><p>ΩΩΩ</p><p>Ω</p><p>++</p><p>==</p><p>oleObject27.bin</p><p>image51.wmf</p><p>eq</p><p>100100100</p><p>R150</p><p>222</p><p>ΩΩΩΩ</p><p>=++=</p><p>oleObject28.bin</p><p>image52.wmf</p><p>23</p><p>2233</p><p>2</p><p>2</p><p>UU</p><p>RiRi</p><p>2i42</p><p>i4mA</p><p>=</p><p>=</p><p>×=×</p><p>=</p><p>oleObject29.bin</p><p>image53.wmf</p><p>23</p><p>iii6mA</p><p>=+=</p><p>oleObject30.bin</p><p>image54.wmf</p><p>eq</p><p>eq</p><p>24</p><p>R1</p><p>24</p><p>7</p><p>Rk</p><p>3</p><p>Ω</p><p>×</p><p>=+</p><p>+</p><p>=</p><p>image4.wmf</p><p>oleObject31.bin</p><p>image55.wmf</p><p>eq</p><p>7</p><p>Ri6</p><p>3</p><p>14V</p><p>ε</p><p>ε</p><p>=×=×</p><p>\=</p><p>oleObject32.bin</p><p>image56.wmf</p><p>(</p><p>)</p><p>4030V</p><p>U</p><p>Uriii2A</p><p>r5</p><p>-</p><p>-</p><p>=-×Þ==\=</p><p>ε</p><p>ε</p><p>Ω</p><p>oleObject33.bin</p><p>image57.wmf</p><p>(</p><p>)</p><p>2</p><p>2</p><p>PriP52AP20W</p><p>=×Þ=×\=</p><p>Ω</p><p>oleObject34.bin</p><p>image58.wmf</p><p>(</p><p>)</p><p>3</p><p>90080010</p><p>U</p><p>URi i</p><p>R</p><p>-´</p><p>=Þ==</p><p>3</p><p>8010</p><p>´</p><p>100</p><p>i1,25A</p><p>80</p><p>=Þ=</p><p>oleObject35.bin</p><p>image59.wmf</p>
