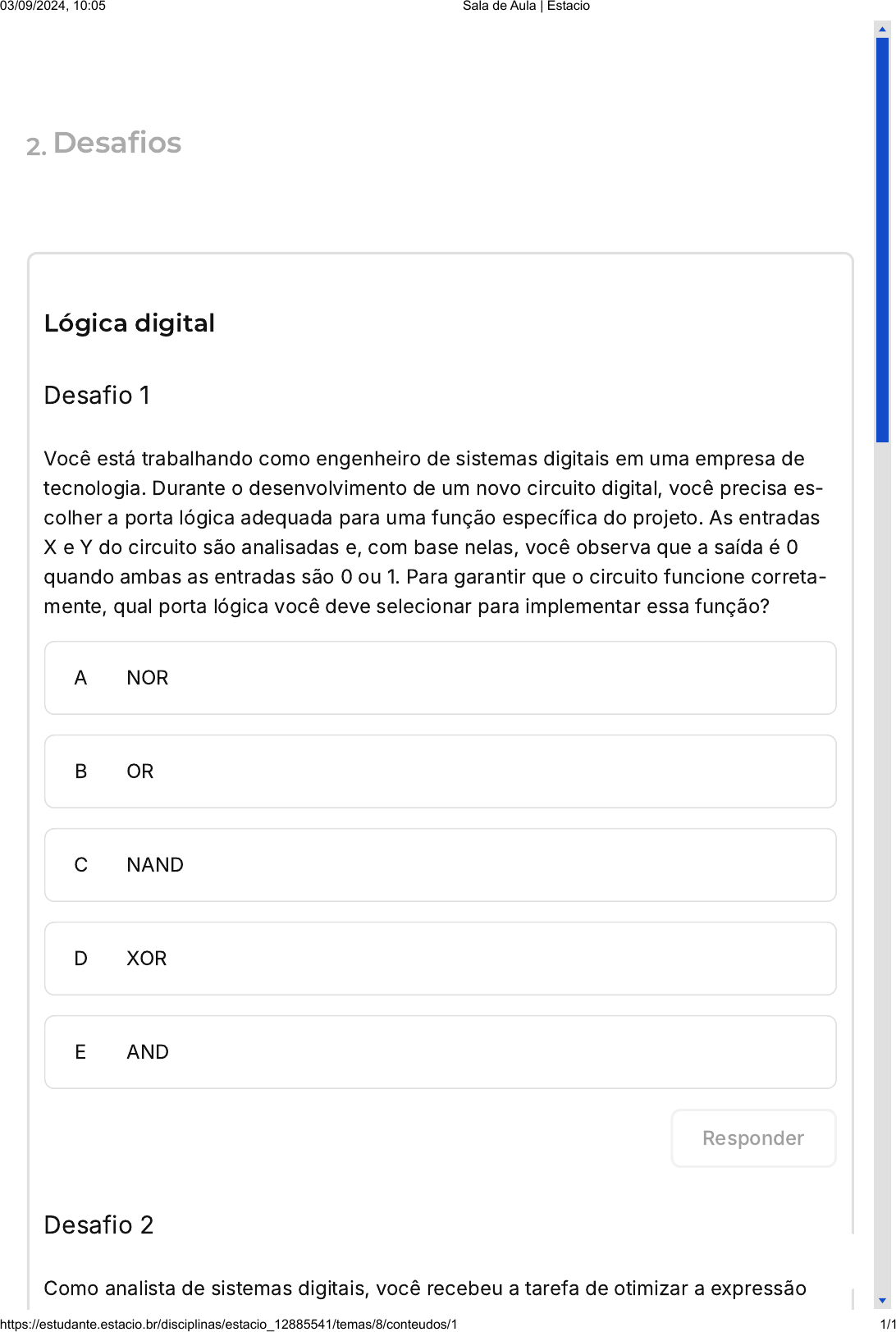

<p>2.Desa�os</p><p>Lógica digital</p><p>Desafio 1</p><p>Você está trabalhando como engenheiro de sistemas digitais em uma empresa de</p><p>tecnologia. Durante o desenvolvimento de um novo circuito digital, você precisa es-</p><p>colher a porta lógica adequada para uma função específica do projeto. As entradas</p><p>X e Y do circuito são analisadas e, com base nelas, você observa que a saída é 0</p><p>quando ambas as entradas são 0 ou 1. Para garantir que o circuito funcione correta-</p><p>mente, qual porta lógica você deve selecionar para implementar essa função?</p><p>A NOR</p><p>B OR</p><p>C NAND</p><p>D XOR</p><p>E AND</p><p>Desafio 2</p><p>Como analista de sistemas digitais, você recebeu a tarefa de otimizar a expressão</p><p>Responder</p><p>03/09/2024, 10:05 Sala de Aula | Estacio</p><p>https://estudante.estacio.br/disciplinas/estacio_12885541/temas/8/conteudos/1 1/1</p>
