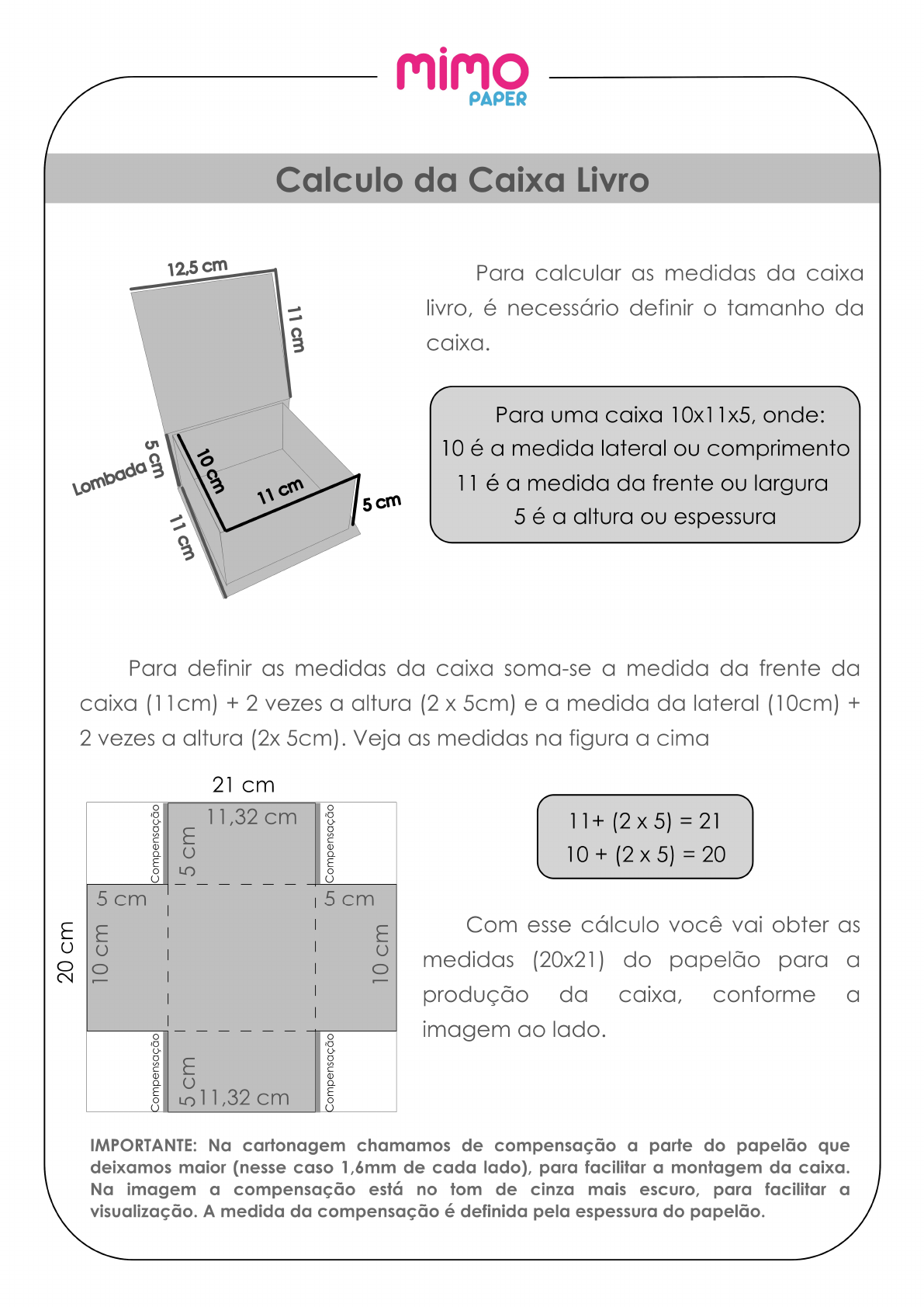

<p>mimo PAPER Calculo da Caixa Livro 12,5 cm Para calcular as medidas da caixa livro, é necessário definir tamanho da 11 cm caixa. Para uma caixa 10x11x5, onde: 10 é a medida lateral ou comprimento Lombada 11 cm 11 é a medida da frente ou largura 5 cm 5 é a altura ou espessura Para definir as medidas da caixa soma-se a medida da frente da caixa (11cm) + 2 vezes a altura (2 X 5cm) e a medida da lateral (10cm) + 2 vezes a altura (2x 5cm). Veja as medidas na figura a cima 21 cm 11,32 cm 5 5 cm 5 cm Com esse cálculo você vai obter as 20 medidas (20x21) do papelão para a produção da caixa, conforme a imagem ao lado. cm IMPORTANTE: Na cartonagem chamamos de compensação a parte do papelão que deixamos maior (nesse caso 1,6mm de cada lado), para facilitar a montagem da caixa. Na imagem a compensação está no tom de cinza mais escuro, para facilitar a visualização. A medida da compensação é definida pela espessura do papelão.</p><p>mimo PAPER Calculo da Caixa Livro Para calcular as medidas da tampa, soma-se 1,5 cm a medida da frente da caixa e 1 cm a medida da lateral. Nesse caso, a frente da caixa tem 11 cm + 1,5 = 12,5 e a lateral da caixa tem 10 cm + 1=11 cm. Veja exemplo: 11 cm 5 cm 11 cm Bose 27 cm 11 cm + 5 cm + 11 cm = 27 cm Teremos assim: 2 partes 12,5 X 11 (Tampa e Base) 1 parte (Lombada) IMPORTANTE: espassamento entre as partes da tampa, na caixa livro, é de 6mm, para isso você deve usar a régua de 6mm do kit de réguas gabarito para cartonagem e encadernação.</p><p>mimo PAPER Calculo do papel de revestimento da Caixa Livro Revestimento interno As medidas de revestimento são 11,32 cm definidas a partir das medidas da caixa. Por exemplo, tamanho do 5 cm 5 cm papel do revestimento interno da caixa é mesmo do papelão, 215 aumentando 1,5 cm na medida lateral. 511,32 cm 21 cm O revestimento externo da caixa livro é feito em forma de faixa. Soma-se as 3 medidas(Lateral + frente + lateral) e acrescenta mais 2 cm de cada lado. A parte de tras não precisar ser revestida por completo, pois a caixa será colada na base e na lombada. Por isso revestimento da caixa para 1,5 cm na parte de trás. Revestimento externo 2 + 10 + 11 + 10 + 2 = 35 cm 8 +</p><p>mimo PAPER Calculo do papel de revestimento da tampa da Caixa Livro As medidas do papel de revestimento da tampa, também são definidos a partir das medidas do papelão. Para revestimento externo soma-se 6cm a medida do comprimento da tampa e 5cm a largura. Depois será feito refilamento com a régua de 1,5 cm do kit régua gabarito. 27 cm + 6 cm = 33 cm 27 cm 11 cm 5 cm 11 cm Bose 5 + Para revestimento interno da tampa, a largura é definida pela medida da frente da caixa e comprimento pela soma da lombada mais a tampa. 11 cm + 5 cm = 16 cm 11 cm 5 cm Medida da frente = da caixa</p>
