Lista de Exercícios de Física II: Equilíbrio

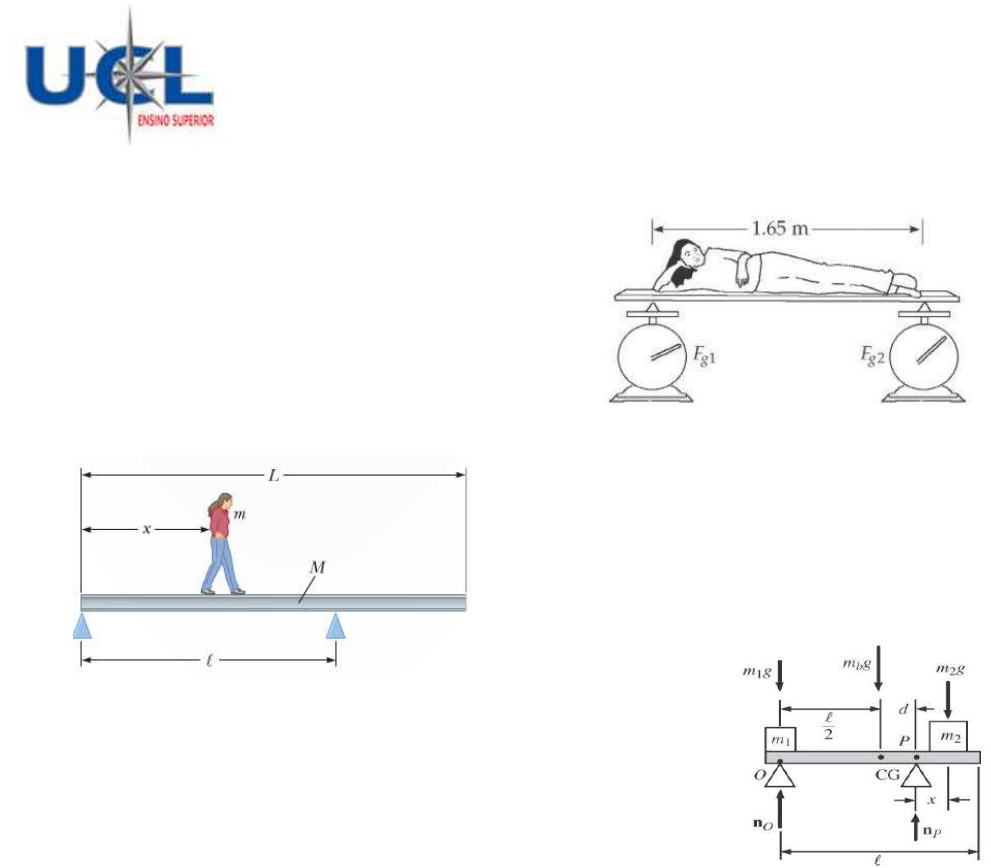

1) Uma viga uniforme repousando em dois
pinos tem comprimento L=6,00 m e massa
M=90,0 kg. O pino à esquerda exerce uma
força normal n1 sobre a viga, e o outro,
localizado, localizado a distância l=4,00 m
da extremidade esquerda, exerce uma
força normal n2. Uma mulher de massa
m=55,0 kg pisa na extremidade esquerda e
começa a caminhar para a direita. O
objetivo é encontrar a posição da mulher
quando a viga começar a inclinar.

a) Qual é o modelo de análise apropriado
para a viga antes de começar a
inclinar?
b) Esboce um diagrama de força para a
viga, rotulando as forças
gravitacionais e normais agindo sobre
ela e posicionando a mulher a uma
distância x à direita do primeiro pino,
que é a origem.
c) Onde está a mulher quando a força
normal n1 é maior?
d) Qual é n1 quando a viga está prestes a
inclinar?
e) Use a somatória nas forças para
encontrar o valor de n2 quando a viga
está prestes a inclinar.
f) Usando o resultado de d) e a somatória
dos torques, com torques calculados
em torno do segundo pino, encontre a
posição x da mulher quando a vida está
prestes a inclinar.
g) Verifique a resposta para a parte e)
calculando os torques em torno do
ponto do primeiro pino.
Resp. (corpo rígido em equilíbrio, sobre o ponto
do pino 1 em x=0; n1=0; n2=1,42x10-3 N;
 x=5,64 m; x=5,62 m )

2) Nos exercícios de estudo de fisiologia, às
vezes é importante determinar a
localização do centro de massa de uma
pessoa. Esta determinação pode ser feita
com o arranjo mostrado abaixo. Uma
prancha leve repousa em duas balanças,
que lê Fg1=380 N e Fg2=320. Uma distância
de 1,65 m separa as balanças.

Qual é a distância entre os pés da mulher e
seu centro de massa?
Resp. (0,896 m)

3) Por que a seguinte situação é impossível?
Uma viga uniforme de massa mb= 3,00 kg e
comprimento l=1,00 m suporta blocos com
massas m1=5,00 kg e m2=15,0kg em duas
posições
conforme
mostrado na
figura ao
lado. A viga
repousa em
dois blocos
triangulares
com ponto P
a uma distância d=0,300 m à direita do
centro de gravidade da viga. A posição do
corpo de massa m2 é ajustada ao longo do
comprimento da viga até que a força
normal sobre a viga em O seja zero.
Resp. (0,327 m, é maior que o comprimento
restante da barra.)

4) Uma escada uniforme de 15,0 metros
pesando 500 N está apoiada em uma
parede sem atrito. A escada faz um ângulo
de 60,0° com a horizontal.
a) Encontre as forças horizontal e
vertical que o chão exerce sobre a base
da escada quando um bombeiro de
800 N está a uma distância de 4,00 da
parte mais baixa da escada.
b) Se a escada está prestes a escorregar
quando o bombeiro está a 9,00 m da
sua parte mais baixa, qual é o
coeficiente do atrito estático entre a
escada e o chão?
Resp. (268 N, 1300 N; 0,324)




Lista de Exercícios de Física II: Equilíbrio


5) Uma escada uniforme de comprimento l e
massa m1 está apoiada em uma parede
sem atrito. A escada faz um ângulo ϴ com
a horizontal.
a) Encontre as forças horizontal e
vertical que o chão exerce sobre a base
da escada quando um bombeiro de
massa m2 está a uma distância x da
parte mais baixa da escada.
b) Se a escada está prestes a escorregar
quando o bombeiro está a uma
distância d a sua parte mais baixa, qual
é o coeficiente do atrito estático entre
a escada e o chão?
Resp. ([層 匝⁄ �層� + 岫� �岻�層�⁄ ]算���� , 岫�層 + �匝岻�; 岫�層 匝⁄ + �匝纂 �⁄ 岻算���� �層 + �匝⁄ )

6) O braço na figura abaixo pesa 41,5 N. A
força gravitacional sobre ele age através
do ponto A. Determine os módulos da força
de tensão Ft no músculo deltoide e a força
Fs exercida pelo ombro no úmero (osso da
parte superior do braço) para segurar o
braço na posição mostrada


Resp. (760 N)

7) Um guindaste de massa m1=3000 kg
suporta uma carga de massa m2=10000 kg.
Conforme mostrado na figura abaixo


O guindaste é articulado com um pino sem
atrito em A e se apoia em um suporte liso
em B. Encontre as forças de reação no:
a) Ponto A.
b) Ponto B.
Resp.((-6,47x105 î +1,27x105 ĵ) N ; は,4ばxなど5 î N)

8) Na figura abaixo um alpinista se apoia com
as mãos em uma encosta vertical coberta
de gelo cujo atrito é desprezível. A
distância a é 0,914 m e a distância L é 2,10
m. O centro de massa da alpinista está a
uma distância d = 0,940 m do ponto de
contato entre os pés do alpinista e uma
plataforma horizontal na rocha. Se o
alpinista está na iminência de escorregar,
qual é o coeficiente de atrito entre os pés e
a rocha?











Resp. 0,216

9) O sistema da figura abaixo está em
equilíbrio. Um bloco de concreto com uma
massa de 225 kg está pendurado na
extremidade de uma longarina com uma
massa de 45,0 kg. Para os ângulos Φ =
30,0° e θ = 45,0°, determine a tensão T do
cabo e a componentes horizontal e vertical
da força que a dobradiça exerce sobre a
longarina.
Resp. 6,63 kN, 5,74 kN e 5,96 kN









10) Na figura abaixo, suponha que o
comprimento L da barra uniforme seja
3,00 m e seu peso seja 200 N. Suponha
ainda que o bloco tenha um peso P = 300 N
e que θ = 30,0°. O fio pode suportar uma
tensão máxima de 500 N.
Lista de Exercícios de Física II: Equilíbrio


a) Qual é a maior distância x para o qual
o fio não arrebenta?
b) Quais são as componentes horizontal e
vertical da força que a dobradiça
exerce sobre a barra no ponto A?
Resp.1,50 m; 433 N e 250 N.













11) Na figura abaixo, uma prancha uniforme,
com um comprimento L de 6,10 m e um
peso de 445 N, repousa apoiada no chão e
em um rolamento sem atrito no alto de
uma parede de altura h = 3,05 m. A
prancha permanece em equilíbrio para
qualquer valor de θ セ 70°, mas escorrega
se θ < 70°. Determine o coeficiente de
atrito estático entre a prancha e o chão.
Resp. 0,34

12) Determine a força exercida pela
articulação em A sobre o suporte do
arranjo da figura abaixo se:
a) O suporte não tem peso;
b) O peso do suporte é de 20 N.
Resp. (F = 30 N i + 30 N j); (F = 35 N i + 45 N
j).












13) A figura abaixo mostra uma escada de 2 ,00
kg apoiada em uma parede sem atrito e
sobre uma superfície horizontal sem
atrito. Para evitar que a escada escorregue,
sua base é amarrada à parede com um
arame fino. Quando ninguém está na
escada, a tração do arame é 29,4 N. (O
arame se romperá se a tração exceder 200
N).
a) Se uma pessoa de 80,0 kg subir até a
metade da escada, qual será a força
exercida pela escada sobre a parede?
b) Até que distância do pé da escada a
pessoa pode subir?
Resp. 0,15 kN; 3,8 m

14) Um corpo de 360 kg é suspenso por um
arame preso a uma barra de aço de 15 m,
que está articulada em uma parede
vertical e suportada por um cabo, como
mostrado na figura abaixo. A massa da
barra é 85 kg. Com o cabo preso à barra a
5,0 m da extremidade mais baixa, como
mostrado, quais são a tração no cabo e a
força exercida pela parede sobre a barra
de aço?
Resp. 10,3 kN; 6,9 kN e Φ = -41°.

15) O guindaste de braço horizontal da figura
é usado para sustentar a carga de 780 lb.
Lista de Exercícios de Física II: Equilíbrio


Se a carretilha T pode ser posicionada em
qualquer ponto entre 1,5 pé ズ x ズ 7,5 pés,
determine a máxima intensidade de
reação nos apoios A e B. Note que os apoios
são colares que permitem ao guindaste
girar livremente em torno do eixo vertical.
O colar B suporta uma força na direção
vertical, o que não acontece com o colar
em A.
Resp. Ax = Bx = 1462,5 lb; By = 780 lb.


16) Determine a força no cabo e as
componentes horizontal e vertical da
reação do pino em A. A polia em D é sem
atrito e o cilindro pesa 80 lb.
Resp. 74,6 lb; 33,4 lb e 61,3 lb
