1

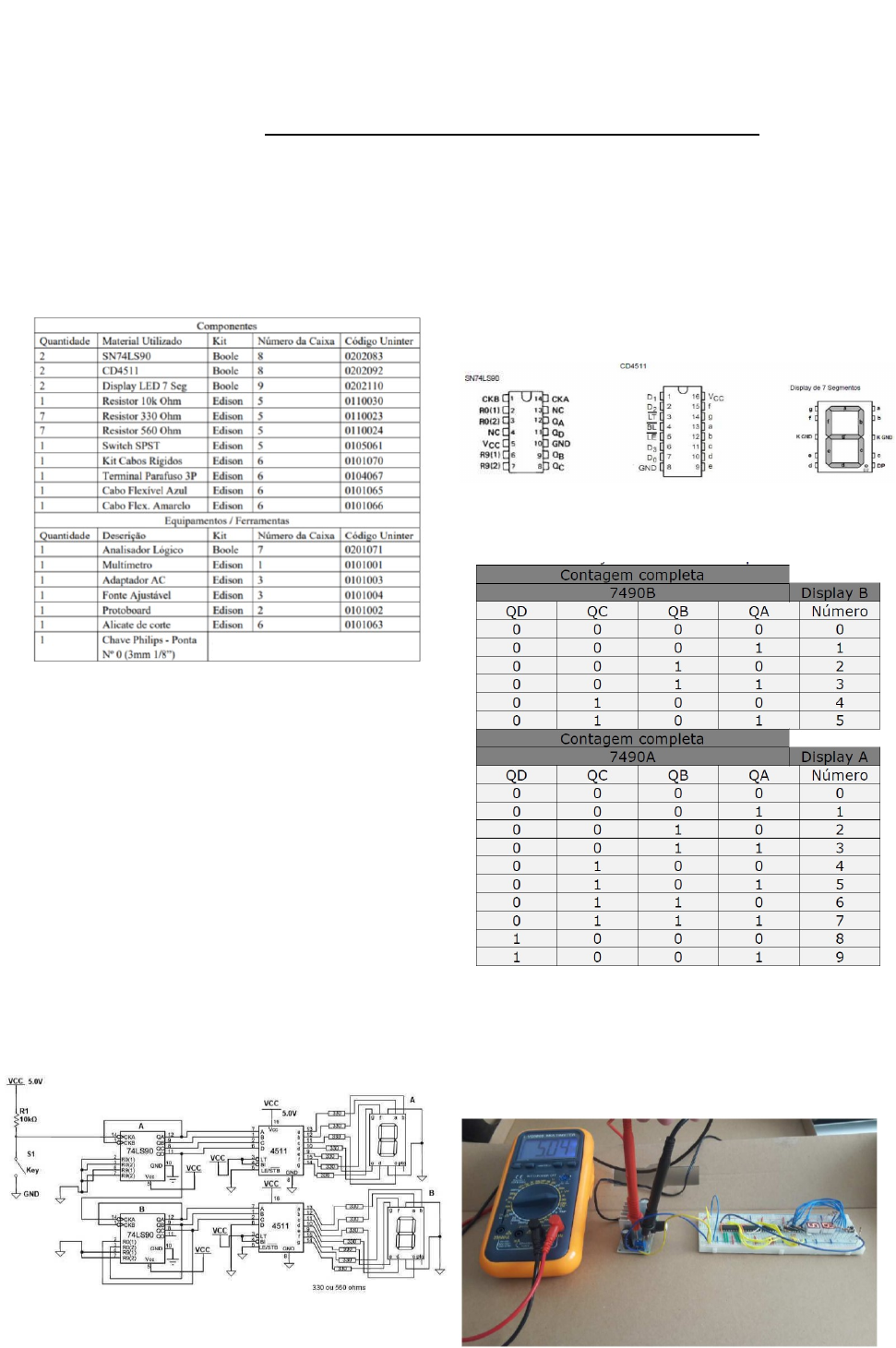

Atividade Prática 03 Eletrônica Digital



Experimento - Contadores e Decodificadores

Resumo: Entender o funcionamento dos circuitos integrados contadores e decodificadores fazendo a
montagem de um circuito lógico e com provando o seu funcionamento.

Palavras chave: Circuito integrado, contadores, decodificadores.

Material Utilizado.


Introdução











Utilizaremos os circuitos SN74LS90,
CD4511 e dois displays 7 segmentos para
montar o circuito lógico composto por
contadores e decodificadores.

Procedimento Experimental
O circuito a seguir é capaz de realizar a
contagem, armazenamento do estado e
amostragem em display do valor contado. Ao
chegar na contagem de 59, ele zera e começa
novamente em 00. Com base no circuito
abaixo, faremos a montagem e simulação do
seu funcionamento.

Fig. 1 - Concepção eletrônica do circuito
contador e decodificador:






Realizado a montagem em protoboard
conforme foto abaixo e realizado testes
funcionais.

Abaixo apresentamos estrutura eletrônica e
ligações dos circuitos lógicos utilizados neste
experimento:







Figura 3: Circuitos lógicos do experimento.

Tabela de transição de estados
























Montagem do circuito em Protoboard











2




Tabela 2 - Sequência de fotos para
combinações de entradas e saída de controle.


































































































Conclusão:
Com a elaboração desta atividade, foi possível compreender melhor como funcionam os
circuitos digitais de contagem e codificação, pois comparando a saída de controle do display e
os LEDs que nele acendem, é possível evidenciar a sincronia que existe entre uma
3

codificação binária e a sua representação na prática, neste caso energizando segmentos de um
display. Os bits formam uma sequência lógica, os Ci’s desempenham sua função com
extrema.





.
