Cotas Supérfluas e Orientação

Prévia do material em texto

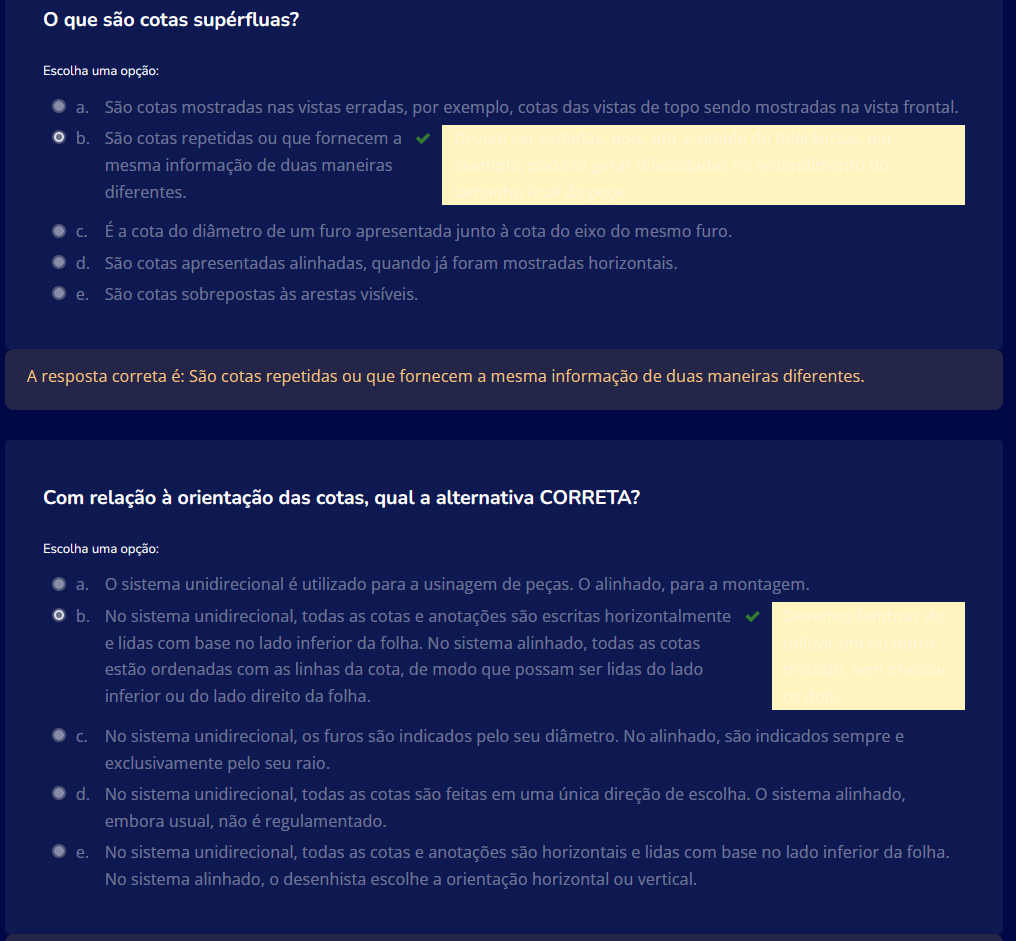

que são cotas supérfluas? Escolha uma opção: a. São cotas mostradas nas vistas erradas, por exemplo, cotas das vistas de topo sendo mostradas na vista frontal. b. São cotas repetidas ou que fornecem a Devem ser evitadas um acumulo de por mesma informação de duas maneiras poderia gerar dificuldades no entendimento diferentes. final da peça C. É a cota do diâmetro de um furo apresentada junto à cota do eixo do mesmo furo. d. São cotas apresentadas alinhadas, quando já foram mostradas horizontais. e. São cotas sobrepostas às arestas visíveis. A resposta correta é: São cotas repetidas ou que fornecem a mesma informação de duas maneiras diferentes. Com relação à orientação das cotas, qual a alternativa CORRETA? Escolha uma opção: a. sistema unidirecional é utilizado para a usinagem de peças. alinhado, para a montagem. b. No sistema unidirecional, todas as cotas e anotações são escritas horizontalmente Devemos de e lidas com base no lado inferior da folha. No sistema alinhado, todas as cotas utilizar um ou outro estão ordenadas com as linhas da cota, de modo que possam ser lidas do lado sem inferior ou do lado direito da folha. C. No sistema unidirecional, os furos são indicados pelo seu diâmetro. No alinhado, são indicados sempre e exclusivamente pelo seu raio. d. No sistema unidirecional, todas as cotas são feitas em uma única direção de escolha. O sistema alinhado, embora usual, não é e. No sistema unidirecional, todas as cotas e anotações são horizontais e lidas com base no lado inferior da folha. No sistema alinhado, desenhista escolhe a orientação horizontal ou vertical.
