EXPERIMENTO III— Variação da Pressão com a profundidade

Manuela Leal Soares de Bairros (202220160)



1 INTRODUÇÃO

Grande parte das pessoas estão familiarizadas com a ideia de que quanto mais fundo
elas mergulharem em um líquido, por exemplo no oceano, maior será a pressão exercida sobre
elas. Demonstrando a existência de uma relação entre a variação da pressão com a
profundidade. Para entender como ocorre essa variação, são necessários alguns conceitos como
por exemplo o de massa específica média, que consiste em uma propriedade física dada pela
razão entre a massa de um corpo e seu volume.
 Massa específica média =
𝑚𝑎𝑠𝑠𝑎 𝑡𝑜𝑡𝑎𝑙
𝑣𝑜𝑙𝑢𝑚𝑒 𝑡𝑜𝑡𝑎𝑙
 =
𝑀
𝑉
 (1)
Para todo fluido, se a sua massa em um pequeno elemento de volume dV é dm, teremos
que a sua massa específica na posição do elemento de volume será:
 ρ =
𝑒𝑙𝑒𝑚𝑒𝑛𝑡𝑜 𝑑𝑒 𝑚𝑎𝑠𝑠𝑎
𝑒𝑙𝑒𝑚𝑒𝑛𝑡𝑜 𝑑𝑒 𝑣𝑜𝑙𝑢𝑚𝑒
=
𝑑𝑚
𝑑𝑉

Em que ρ (letra minúscula rô) denota a massa específica, que no Sistema Internacional
de Unidades é kg/m³. Sendo ρágua, em 4° Celsius, igual a 1kg/L.
Já a densidade é dada como a razão entre a massa específica de uma substância e a de
uma substância de referência, geralmente a água, ou seja:
Densidade =
ρ fluido
ρ água
 , sendo que para sólidos e líquidos, ρ geralmente é constante.

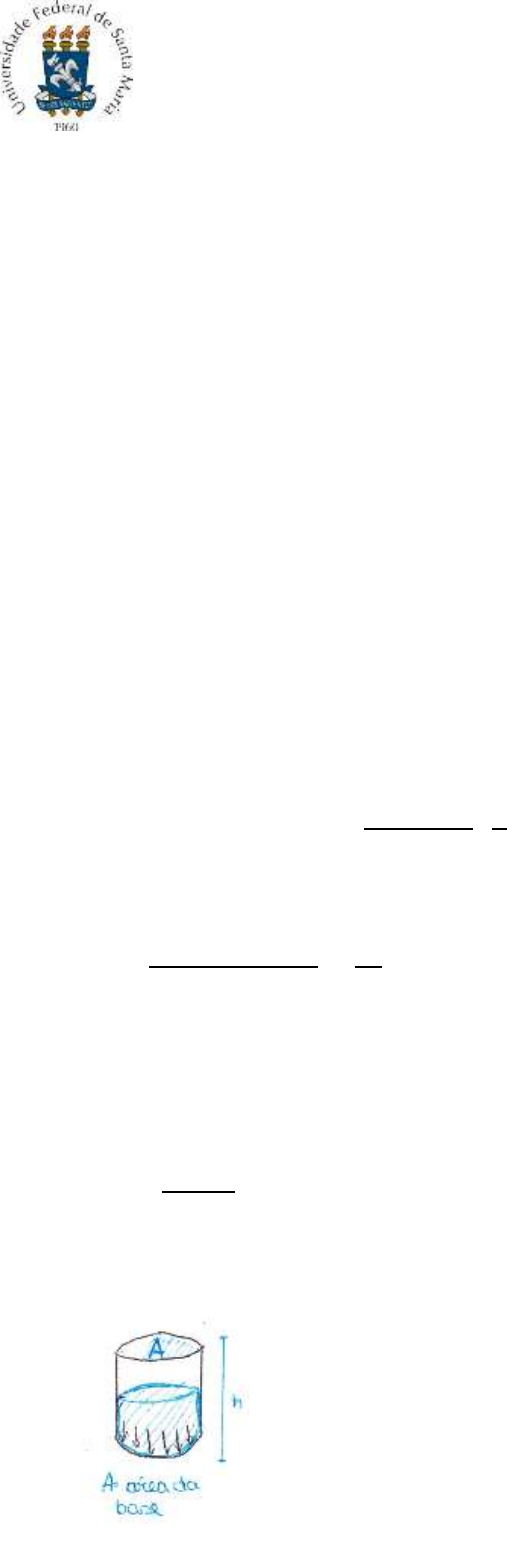

Considerando a figura ilustrativa abaixo, onde A é a base do recipiente que contém o
líquido, a pressão exercida pela coluna de líquido dentro dele poderá ser calculada pela fórmula:
p = F/A (2)
Onde p = pressão da coluna de líquido, F=força exercida
sobre a base, A= área da base


UNIVERSIDADE FEDERAL DE SANTA MARIA
CURSO DE ENGENHARIA DE PRODUÇÃO
FÍSICA EXPERIMENTAL II – UFSM00028



Figura 1

Fonte: elaborado pelo autor


Com base na figura abaixo, teremos uma porção de fluido com seção reta de área A,
altura h e face superior em contato com a atmosfera.



Nesta porção de fluido, na face superior haverá uma pressão exercida pela atmosfera
gerando uma força Ftopo. Enquanto a porção de fluido abaixo da face inferior exercerá nela
uma pressão, gerando a força Fbase.
Dito isso, teremos que a força resultante será:
Fres= Fbase - Ftopo , sendo que da eq. (2) nos resultará:
Fres = pA- p0A = (p- p0)A (3)

Sabendo que a força resultante é igual ao peso da coluna (entre dois pontos), teremos
que Fres = Fg = mg.
De acordo com a eq.1, m = ρV, onde o volume é a área da base x altura (A x ∆h).
Portanto:
Fg = mg = (ρV)g = ρ.A.∆h.g (4)
A partir das equações (3) e (4) teremos
ρ.A.∆h.g =(p- p0)A => p = p0 + (ρ.g)∆h (5)
Equação que descreve uma reta y=ax+b, onde y = p, p0=b, ρg=a e ∆h=x.
Com base nestes conceitos e fórmulas, será realizado o experimento com o instrumento
manômetro, tendo como objetivo relacionar a variação da pressão com a profundidade.


2 DESENVOLVIMENTO

2.1 – Materiais utilizados

Para realização do experimento foram utilizados os seguintes materiais:
 Tubo de vidro em forma de U com mercúrio (manômetro);
Fonte: elaborado pelo autor

Figura 2


 Mangueira flexível;
 Campânula de vidro;
 Recipiente com água (proveta marca Pyrex);
 Régua;


2.2- Descrição do experimento
Para realização do experimento, foram seguidos os seguintes passos:
a) Verificar se o equipamento utilizado estava com as condições corretas.
*Observação: Foi averiguado que o manômetro apresentava 1mm de desnível antes de dar
início ao experimento. Esse valor foi somado as medidas coletadas no passo ( c )
 b) Preencher o recipiente com água, marcando com o auxílio de uma régua uma escala
variando de 0 a 30 cm, com intervalo de 5cm.
 c) Mergulhar a campânula na água, e verificar qual foi o desnível gerado na coluna de
mercúrio do tubo. Como mostra a ilustração a seguir:







Figura 3 – Materiais utilizados

Figura 1 – Materiais utilizados

Fonte: elaborado pelo autor

Figura 1 – Materiais
utilizados

Fonte: elaborado pelo autor

Figura 4

A partir da escala do manômetro, verificar os valores de hm (desnível do mercúrio)
correspondente a cada posição da campânula ao variar sua profundidade de 5 em 5 cm.
Anotando os dados obtidos na tabela abaixo. Sendo hm em mm o valor da pressão manométrica
em mmHg.

h (m) hm(mm) p(mmHg) p(N/m²)
0,0
0,05
0,10
0,15
0,20
0,25
0,30

d) Preencher a terceira coluna da tabela 1 com a pressão absoluta em mmHg em cada
profundidade. Para isso, usa-se a fórmula p = patm + pman , em que pman são os dados da coluna
2, e patm=1atm=> 760mmHg.
e) Utilizando a equivalência de 1atm=101,325kPa, converter os dados da coluna 3 para
a unidade N/m², anotando os dados na quarta coluna da tabela 1.
f) Construir o gráfico de p versus h, a partir das colunas 1 e 4, calculando a densidade
da água através da inclinação da reta obtida no gráfico.

3- DISCUSSÃO
Através do experimento foram coletados os seguintes dados:

h (m) hm(mm) p(mmHg) p(N/m²)
0,0 0 760 101325
0,05 4 764 101858
0,10 10 770 102658
0,15 12 772 102925
0,20 16 776 103458
0,25 21 781 104125
0,30 23 783 104391

Tabela 2 – Dados experimentais coletados

Figura 1 – Materiais utilizados

Fonte: elaborado pelo autor

Figura 1 – Materiais utilizados

Fonte: elaborada pela professora


Figura 1 – Materiais utilizados

Tabela 1 – Dados experimentais a serem coletados

Figura 1 – Materiais utilizados



E a partir dos dados acima foi obtido o seguinte gráfico:












Com base no gráfico, verificamos que a pressão varia linearmente com a profundidade,
descrevendo uma reta. Dito isso, através da análise trigonométrica ilustrada abaixo, temos que
o coeficiente angular (inclinação da reta), é igual a tangente de θ.



Escolhendo dois pontos na reta teremos que:
a = tg θ =
∆𝑝
∆ℎ
=
 (104391−101858) 𝑁/𝑚²
(0,30−0,05) 𝑚
 = 10132 N/m³
Como através da eq. (5), obtivemos a = ρg , teremos:
ρ = a/g , considerando g = 9,81m/s²
ρ=
10132 N/m³
 9,81m/s²
= 1032,82 × 𝑘𝑔
𝑚
𝑠²
×
1
𝑚³
×
𝑠²
𝑚
= 1032,82 kg/m³.


Gráfico 1 – p x h

Figura 1 – Materiais utilizados

Fonte: elaborado pelo autor através da plataforma Excel

Figura 1 – Materiais utilizados

Figura 5
Fonte: elaborado pelo autor

Figura 1 – Materiais utilizados


Sendo assim, encontramos que a densidade da água é igual a 1032,82 kg/m³, ou seja,
aproximadamente 1,03 g/cm³. Tendo o valor teórico de ρágua dado por 1,00 g/cm³, podemos
concluir que o experimento foi bem-sucedido, pois foi encontrado um valor experimental muito
próximo do teórico, permitindo comprovar o comportamento linear da variação da pressão em
relação a profundidade.
Um dos possíveis erros que resultaram na pequena diferença entre teórico e
experimental pode ter sido erro nas medições, uma vez que a escala e dados obtidos eram muito
pequenos, havendo dificuldade em realizar a leitura correta. Além disso, a posição da pessoa
responsável pela medição pode ter ocasionado uma leitura equivocada se ela não teve uma visão
exatamente frontal. Além disso, manter a Campânula na profundidade certa até a realização da
medição, gerou flutuações durante a observação, dificultando a leitura.
Apesar disso, o gráfico obtido e o valor da densidade da densidade da água encontrado
foram satisfatórios, e o experimento pode ser considerado ideal para facilitar o entendimento
sobre conceito e fórmulas da Hidrostática.


4 REFERÊNCIASLIVROS
HALLIDAY, D.; WALKER, J.; RESNICK, R. Fundamentos de física 2: Gravitação,
ondas,Termodinâmica. 10.ed. Rio de Janeiro, RJ: LTC, 2020.
TIPLER, Paul A.; MOSCA, Gene, Física para Cientistas e Engenheiros - Vol. 1, 6a ed. Rio de Janeiro:
LTC, 2009.
SOFTWARES
Microsoft Office Excel 2010
