Viscosidade em Polímeros

Prévia do material em texto

Massas molares e sua distribuiçáo em polímeros 145
As viscosidades relativas obtidas experimentalmente são então transformadas
em viscosidade reduzida e inerente, segundo as definições acima. Traçando-se um grá-
fico de viscosidade reduzida (qesp/c) e inerente ((ln qr)/c) em função da concentração,

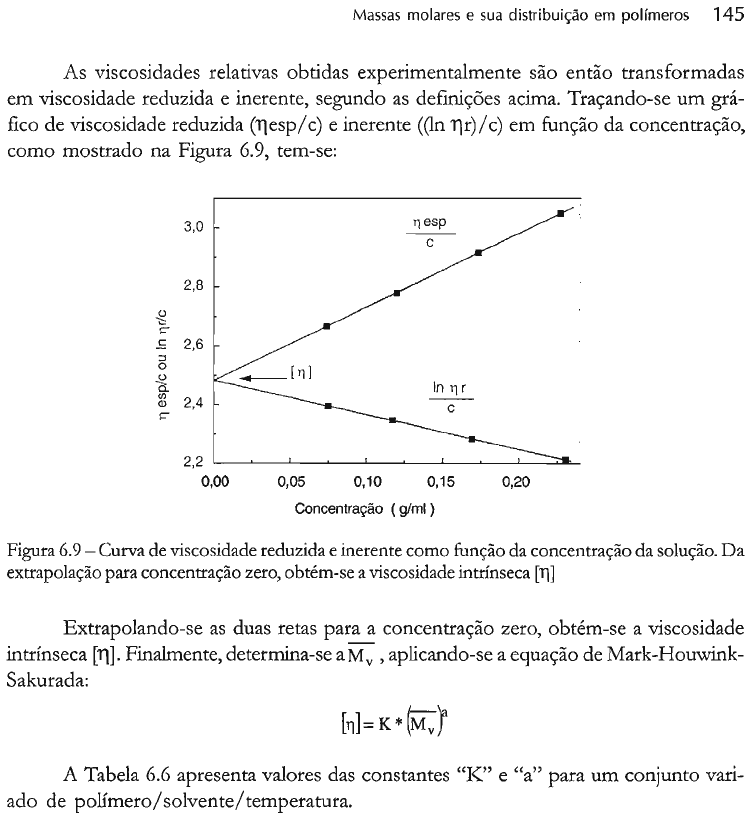

como mostrado na Figura 6.9, tem-se:
0,OO 0,05 0.10 0,15 0,20
Concentração ( glml )
Figura 6.9 -Curva de viscosidade reduzida e inerente como função da concentração da solução. Da
extrapolação para concentração zero, obtém-se a viscosidade intrínseca [v]
Extrapolando-se as duas retas para a concentração zero, obtém-se a viscosidade
intrínseca [r\]. Finalmente, determina-se a K , aplicando-se a equação de Mark-Houwink-
Sakurada:
[iIl=~*ki"
A Tabela 6.6 apresenta valores das constantes "I<' e "a" para um conjunto vari-
ado de polímero/solvente/temperatura.
146 Ciência dos Poiímeros
Tabela 6.6 - Valores de "1s' e "a'' da Equação de Mark-Houwink-Sakurada
(Brandrup, J., Irnrnergut, E. H.)
Exercício resoívido: Calcular a massa molar viscosimétrica média de PMhU
em tolueno/metanol 519 v/v na temperatura de 26,2"C, conhecendo-se o tempo mé-
dio de eluição do solvente puro to = 100,5s e das soluções, como apresentado na
segunda coluna da Tabela 6.7.
Polietileno tereftalaro PET
Policarbonato PC
Náilon 6
Náilon 6,6
Náilon 6,10
Poiidimed silosano PDhlS
l'oli(scetato-butiraro de celulose)
Usando-se as equações apresentadas na Tabela 6.5, calculam-se as viscosidades
reduzida e inerente para cada concentração, como mostradas na Tabela 6.7.
O símbolo 0 representa que esta é a temperatura teta para o dado par polimero/solvente.
Ortoclorofenol
Cloreto de mctileno
Acido Fórrnico (85% V.)
Acido Fórmico (90% V.)
m-Cresol
Butanona
r\cetona
25
25
25
25
25
0 20
25
42,s
11,9
22,6
32,8
13,5
81,O
13,7
0,69
0,SO
0.82
0,74
0,96
O,5O
0,85
