3. Polarização da luz
Introdução
Vamos aqui abordar o fenômeno da polarização
da luz.
Serão estudadas duas leis, ambas descobertas por
meio de experimentos e de uma teoria mecanicista
para as oscilações das ondas de luz, mas que, poste-
riormente, puderam ser explicadas pela teoria eletro-
magnética de Maxwell, segundo a qual as ondas de luz
consistem em dois campos que se propagam: o campo
elétrico, representado pelo vetor E , e o campo magné-
tico, representado pelo vetor B.
No estudo da polarização dessas ondas, entretan-
to, opta-se por representar apenas o vetor E.
Em uma fonte comum de luz, átomos ou moléculas
emitem ondas em que o vetor E pode ter as mais diver-
sas orientações: trata-se de uma luz não polarizada.
Um feixe dessa luz, imaginado saindo do plano
desta página, perpendicularmente a esse plano, con-
tém campos elétricos variáveis no tempo, que podem
estar vibrando em qualquer direção no referido plano:
Se os vetores E do feixe citado se tornarem res-
tritos a uma única direção de vibração – eliminados,
portanto, todos os que vibram em outras direções –,
passaremos a ter luz plano-polarizada ou linear-
mente polarizada (única direção significa uma po-
larização ideal):

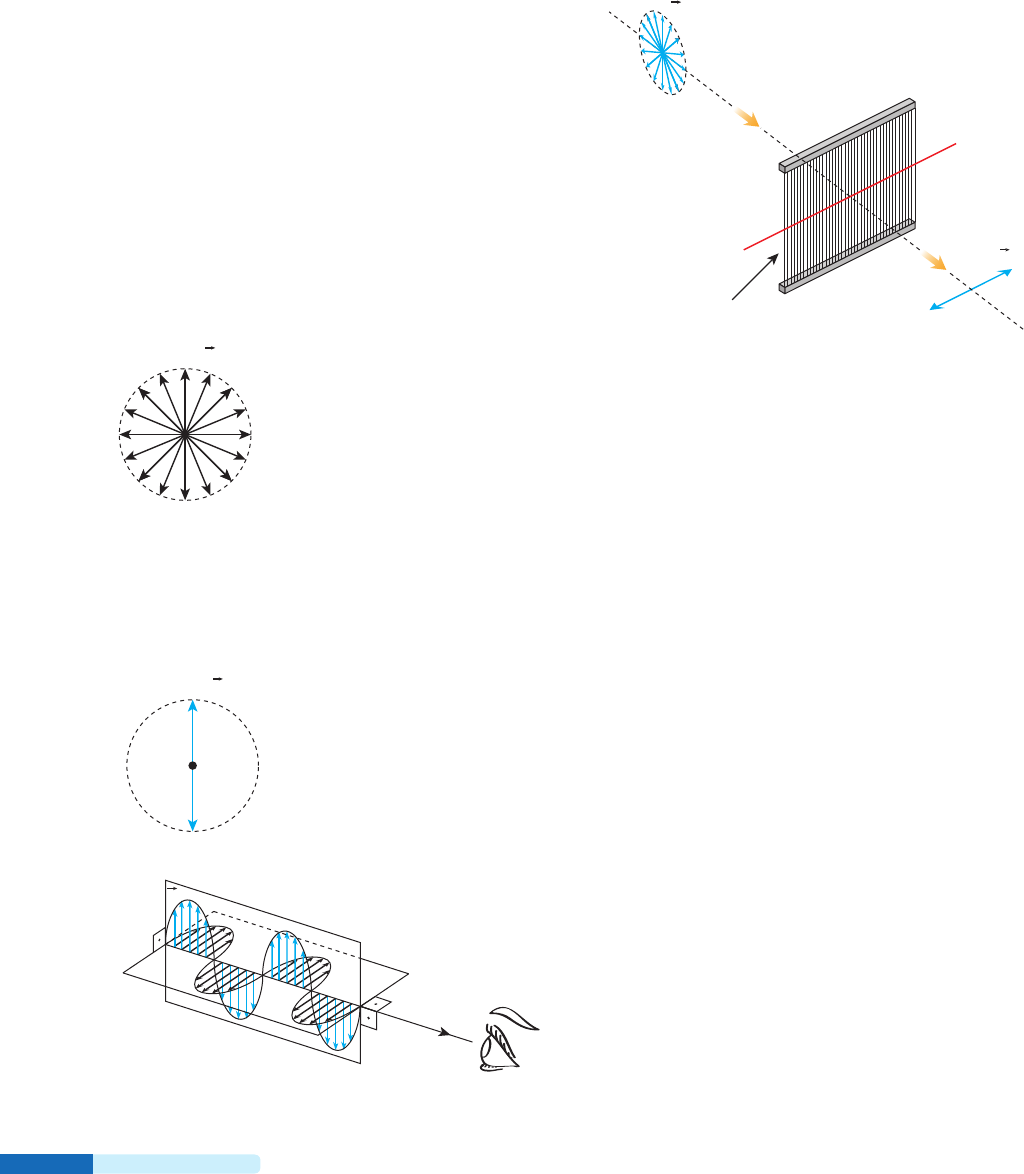

E
Vetores E da luz proveniente de
uma fonte luminosa comum, saindo
perpendicularmente do plano desta
página e dirigindo-se aos olhos do
leitor.
E
Vetor E da luz polarizada saindo
perpendicularmente do plano desta
página e dirigindo-se aos olhos do
leitor.
Em perspectiva, temos:
E
Direção e
sentido de
propagação
Onda plano-polarizada (ou linearmente polarizada).
O plano que contém o vetor E e a direção de propa-
gação é denominado plano de vibração da onda.
Quando o feixe de luz é plano-polarizado, todos os
planos de vibração são paralelos entre si e qualquer um
deles é o plano de polarização do feixe.
Polarização por transmissão seletiva
Observe a figura a seguir, que representa uma rede
de fios metálicos paralelos entre si:
E
Luz
polarizada
Luz não
polarizada
Rede
de fios
metálicos
Eixo de
transmissão
E
Se uma luz não polarizada incidir na rede, como
mostra a figura, os vetores E que já estão na direção dos
fios, bem como as componentes, nessa mesma direção,
dos demais vetores E, acelerarão os elétrons de condu-
ção dos fios, gerando assim, uma corrente elétrica ao
longo desses fios, que vão se aquecer. Assim, por efeito
Joule, haverá dissipação de energia do campo eletro-
magnético constituído pelo campo elétrico E (e compo-
nentes) na direção dos fios e pelo correspondente cam-
po magnético B. Consequentemente, a transmissão do
referido E (e componentes) através da rede condutora
será muito pequena, podendo praticamente anular-se.
Entretanto, os vetores E (e componentes), na di-
reção perpendicular aos fios, não geram corrente
elétrica significativa, razão pela qual o vetor campo
elétrico total, nessa direção, é muito pouco atenuado:
atravessa muito bem a rede, obtendo-se luz polariza-
da (veja a figura anterior).
Note que o E transmitido através da rede é per-
pendicular aos fios.
Por isso, a direção perpendicular aos fios é denomi-
nada eixo de transmissão da rede.
Os polarizadores mais usados atualmente são as
lâminas polarizadoras denominadas polaroides.
Um dos tipos de polaroide é uma lâmina de ál-
cool polivinílico, um polímero orgânico sintético
constituído de cadeias de moléculas de hidrocarbo-
netos muito longas.
TF3-327_358_P4T1_5P.indd 330 20/08/12 11:08
Tópico 1 – Noções de Física Quântica 331
A lâmina é estirada de modo que as longas cadeias
moleculares se alinhem e se disponham paralelamente
uma à outra.
Após serem impregnadas de iodo, essas moléculas
passam a ter elétrons de condução:
Lâmina de álcool
polivinílico
Representação simbólica
de algumas das cadeias de
moléculas
Eixo de transmissão
Vetores E na direção dessas longas cadeias molecu-
lares são bastante atenuados, de modo análogo ao que
ocorreu na rede de fios metálicos.
Portanto, o eixo de transmissão é perpendicular às
longas cadeias moleculares.
Lei de Malus
Na figura a seguir, luz não polarizada, representa-
da por seus vetores E, incide em um primeiro polaroide
de eixo de transmissão ET1. Esse primeiro polaroide é
denominado polarizador.
Na onda transmitida pelo polarizador, o vetor
campo elétrico E tem amplitude E0.
Essa luz incide em um outro polaroide, frequen-
temente denominado analisador, cujo eixo de trans-
missão é ET2.
Sendo θ o ângulo entre ET1 e ET2, o vetor campo
elétrico da onda transmitida pelo analisador tem am-
plitude igual a E0 cos θ.
E
E
0
Eixo de transmis-
são ET
1
Eixo de transmis-
são ET
2
Luz polarizada,
de intensidade I
0
Luz polarizada,
de intensidade I
E
0
cos θ
u
ET
1
Analisador
(ideal)
ET
2
Polarizador
(ideal)
Luz não
polarizada
É importante destacar que I0 é a metade da in-
tensidade, ILNP, da luz não polarizada incidente no
polarizador.
Lembre-se de que essa luz contém vetores E para
os quais todos os planos de vibração são possíveis. Por
isso, esses planos formam com ET1 ângulos θLNP quais-
quer e, por meio de cálculo integral, pode-se demons-
trar que o valor médio da função f (θLNP) 5 cos² θLNP é
igual a 1
2
, o que justifica o destaque feito:
5I
I
20
LNP
 Polarização por reflexão
Na figura a seguir, luz não polarizada proveniente
do vácuo (ou do ar) incide em um bloco dielétrico – de
vidro, por exemplo.
Por conveniência, todos os vetores E da luz inciden-
te foram substituídos por suas componentes perpen-
diculares ao plano de incidência – representadas por
pontos (?) e por suas componentes paralelas ao plano
de incidência – representadas por setas ( ):
90°
U
1
 5 U
p
Normal
Raio incidente,
não polarizado
Raio refletido
polarizado
Raio refratado
parcialmente
polarizado
n
1
n
2
U
2
A intensidade do feixe luminoso é proporcional ao
quadrado da amplitude do vetor campo elétrico. Assim:
I0 5 k E2
0 e I 5 k E2
0 cos2 θ
Chegamos, então, à expressão da lei de Malus,
publicada em 1809 por Étienne Malus, capitão e en-
genheiro militar do exército de Napoleão:
I 5 I0 cos2 θ (Lei de Malus)
I0
Lembrete: o plano de incidência é o plano determi-
nado pela reta normal e pelo raio incidente.
Para um ângulo de incidência θp, denominado ân-
gulo de polarização, a luz refletida está totalmente
polarizada, não apresentando componentes de E para-
lelas ao plano de incidência: a luz refletida, de baixa in-
tensidade, está plano-polarizada, contendo apenas com-
ponentes de E perpendiculares ao plano de incidência.
A onda refratada contém integralmente as compo-
nentes de E paralelas ao plano de incidência e, parcial-
mente, as componentes perpendiculares a esse plano.
Portanto, o feixe refratado está apenas parcialmen-
te polarizado.
Isso é a lei de Brewster, constatada em 1815 por
Sir David Brewster, que foi professor de Física na Uni-
versidade de St. Andrews.
TF3-327_358_P4T1_5P.indd 331 20/08/12 11:08
Parte IV – Física Moderna332
Exercícios nível 1
O ângulo de polarização θp (ou ângulo de Brews-
ter) ocorre em uma situação em que o raio refletido
e o raio refratado são perpendiculares entre si (veja
a última figura).
Pela lei de Snell:
n1 sen θ1 5 n2 sen θ2
Para θ1 5 θp, θ1 1 θ2 5 θp 1 θ2 5 90°.
Então: n1 sen θp 5 n2 sen θ2 5 n2 cos θp ⇒
tg θp 5
n
n
2
1
Notas:
diferente de θp, a polarização da luz refletida também
é parcial.
E
perpendiculares ao plano de incidência, refrata-se como
na última figura, tanto a onda refletida como a refratada
são plano-polarizadas, com os vetores E perpendiculares
ao plano de incidência.
Por outro lado, se a onda incidente é plano-polari-
zada, com os vetores E paralelos ao plano de incidên-
cia, e θ1 1 θ2 é igual a 90°, a onda refletida desaparece.
Toda a luz incidente é refratada.
