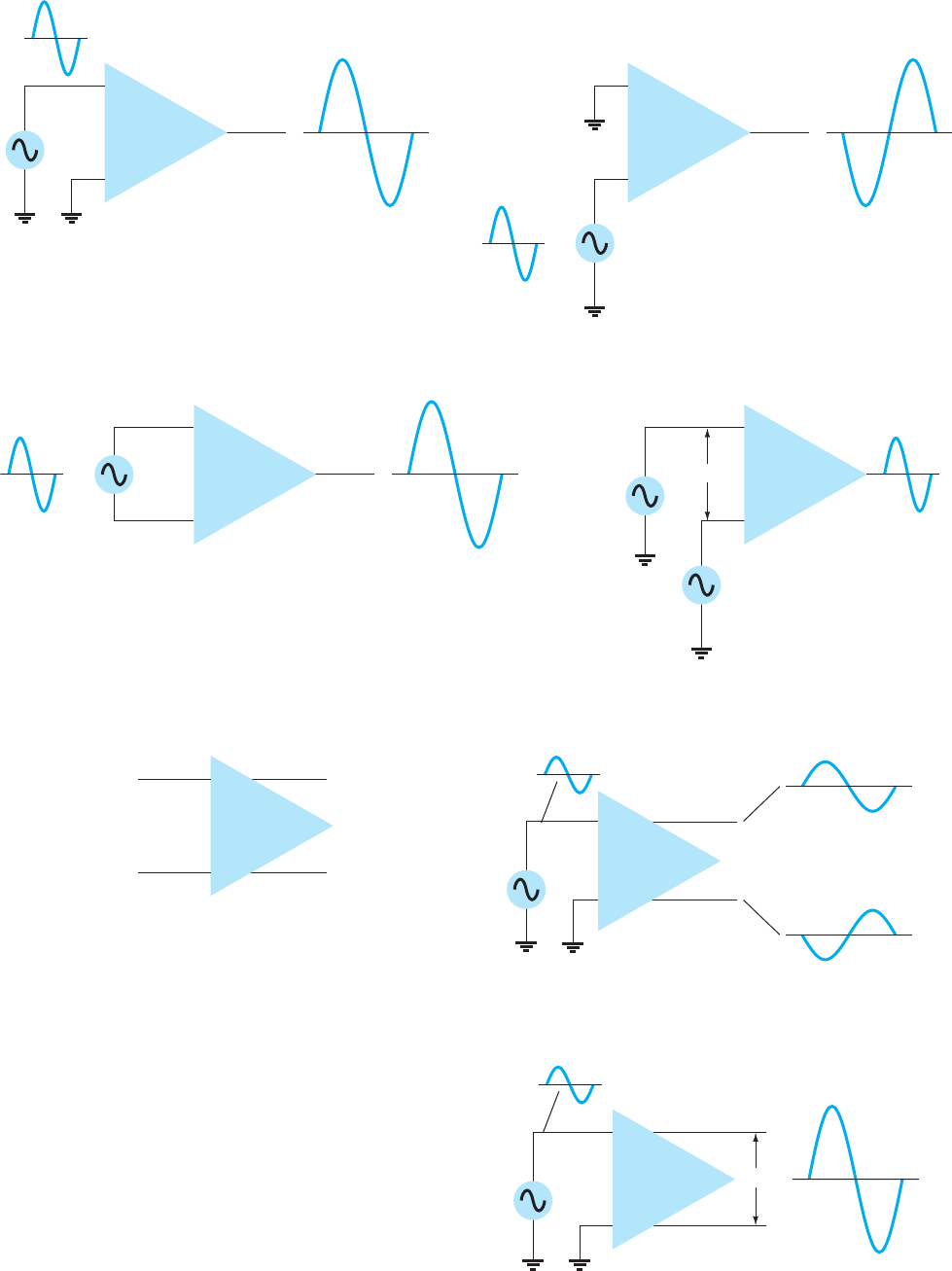

polaridades opostas. A Figura 10.5 mostra uma situação
de entrada simples com saída dupla. Como mostrado, o
sinal aplicado à entrada positiva resulta em duas saídas
amplificadas de polaridades opostas. A Figura 10.6 mostra
a mesma operação com uma saída única medida entre os
terminais de saída (não em relação ao terra). Esse sinal de
saída diferencial é Vo1 – Vo2. A saída diferencial é também
chamada de sinal flutuante, pois nenhum dos terminais de
saída é o terminal do terra (referência). A saída diferen-
cial é duas vezes maior do que Vo1 ou Vo2, pois elas têm
polaridades opostas, e, subtraindo-as, obtemos duas vezes
sua amplitude (isto é, 10 V – (–10 V) = 20 V). A Figura
10.7 mostra a operação com entrada e saída diferenciais.
–
+
Vo2
Vo1
Figura 10.5 Entrada simples com saída dupla.
–
+
Vo2
Vo1
Vd
Vi
Figura 10.6 Saída diferencial.
–
+
Vi
Vo
–
+
Vi
Vo
Figura 10.2 Operação com entrada simples.
–
+
Vo
–
+
VoVd
Vi2
Vi1
Vd
Figura 10.3 Operação com entrada dupla (diferencial).
–
+Vi1
Vi2
Vo1
Vo2
Figura 10.4 Entrada dupla com saída dupla.
(a) (b)
(b)
(a)
506 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap10.indd 506 3/11/13 6:06 PM
A entrada é aplicada entre os dois terminais de entrada, e
a saída é tomada entre os dois terminais de saída. Trata-se
de uma operação totalmente diferencial.
Operação modo-comum
Quando os mesmos sinais de entrada são aplicados
a ambas as entradas, o resultado é uma operação modo-
-comum, como mostra a Figura 10.8. Idealmente, as duas
entradas são amplificadas de maneira igual e, uma vez que
produzem sinais de polaridades opostas na saída, esses
sinais se cancelam, o que resulta em uma saída de 0 V. Na
prática, o resultado é um pequeno sinal na saída.
Rejeição de modo-comum
Uma importante característica de uma conexão di-
ferencial é que os sinais que são opostos nas entradas são
altamente amplificados, enquanto aqueles que são comuns
às duas entradas são apenas ligeiramente amplificados — a
operação geral amplifica o sinal diferencial e rejeita o sinal
comum às duas entradas. Visto que o ruído (qualquer sinal
de entrada não desejado) costuma ser comum a ambas as
entradas, a conexão diferencial tende a atenuar essa entra-
da indesejada, enquanto fornece uma saída amplificada do
sinal diferencial aplicado às entradas. Essa característica
operacional é chamada de rejeição de modo-comum.
10.2 CiRCuitO amplifiCaDOR
DifeRenCial
O circuito amplificador diferencial é uma configura-
ção de uso extremamente comum em unidades de Circui-
tos Integrados (CI). Essa conexão pode ser descrita pela
análise do amplificador diferencial básico mostrado na
Figura 10.9. Note que o circuito tem duas entradas e duas
saídas separadas, e que os emissores estão ligados entre
si. Embora muitos circuitos amplificadores diferenciais
utilizem duas fontes de alimentação de tensão distintas, o
circuito também pode operar com uma única fonte.
Uma série de combinações de sinais de entrada é
possível:
Se um sinal de entrada é aplicado a uma das en-
tradas com a outra conectada ao terra, a operação é
chamada de “entrada simples”.

Figura 10.7 Operação com entrada e saída diferenciais.

Figura 10.9 Circuito amplificador diferencial básico.

Figura 10.8 Operação modo-comum.
Capítulo 10 amplificadores operacionais 507
Boylestad_2012_cap10.indd 507 3/11/13 6:06 PM
Se dois sinais de entrada de polaridades opostas são
aplicados, a operação é chamada de “entrada dupla”.
Se o mesmo sinal de entrada é aplicado a ambas as
entradas, a operação é chamada de “modo-comum”.
Em uma operação com entrada simples, aplica-se
um único sinal de entrada. No entanto, devido à cone-
xão emissor-comum, o sinal de entrada aciona ambos os
transistores, resultando na saída em ambos os coletores.
Em uma operação com entrada dupla, aplicam-se
dois sinais de entrada, sendo que a diferença das entradas
resulta em saídas em ambos os coletores por causa da
diferença dos sinais aplicados a ambas as entradas.
Em uma operação modo-comum, o sinal de entrada
comum resulta em sinais opostos em cada coletor, e esses
sinais se cancelam, de maneira que o sinal de saída resul-
tante é igual a zero. Na prática, os sinais opostos não se
cancelam por completo, e o resultado é um pequeno sinal.
A principal característica do amplificador diferencial
é o ganho muito grande quando sinais opostos são apli-
cados às entradas, em comparação com o ganho muito
pequeno resultante de entradas comuns. A razão entre o
ganho diferencial e o ganho de modo-comum é chamada
de rejeição de modo-comum.
polarização CC
Analisaremos primeiro a operação de polarização
CC do circuito da Figura 10.9. Com entradas CA obtidas
das fontes de tensão, a tensão CC em cada entrada está
essencialmente conectada a 0 V, como mostra a Figura
10.10. Com cada tensão de base em 0 V, a tensão de po-
larização CC do emissor-comum é:
VE = 0 V – VBE = – 0,7 V
A corrente de polarização CC de emissor é, então,

IE =
VE - ( - VEE)
RE
VEE - 0,7 V
RE


(10.1)
Supondo que os transistores estejam bem casados
(como ocorreria em um circuito integrado), obtemos

IC1 = IC2 =
IE
2

(10.2)
o que resulta em uma tensão de coletor de:
VC1 = VC2 = VCC - ICRC = VCC -
IE
2 RC

(10.3)
eXemplO 10.1
Calcule as tensões e correntes CC no circuito da
Figura 10.11.
Solução:
Equação 10.1:
IE =
VEE - 0,7 V
RE
=
9 V - 0,7 V
3,3 k 2,5 mA
A corrente de coletor é então
Equação 10.2:
IC =
IE
2 =
2,5 mA
2 = 1,25 mA
VB = 0 V
+VCC
IE
2
≅IC
IE
2
RE
−VEE
IE
IE
2
IE
2≈IC RC
VC1
Q1 Q2
VE
VC2
RC
VB = 0 V

Figura 10.10 Polarização CC do circuito amplificador
diferencial.
, ,
,
Figura 10.11 Circuito amplificador diferencial para o
Exemplo 10.1.
508 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap10.indd 508 3/11/13 6:06 PM
resultando em uma tensão de coletor de
Equação 10.3:
VC = VCC – ICRC = 9 V – (1,25 mA)(3,9 kΩ) ≈ 4,1 V
A tensão de emissor-comum é, portanto, – 0,7 V, en-
quanto a tensão de polarização do coletor está próxima
de 4,1 V para ambas as saídas.
Operação Ca do circuito
Uma conexão CA de um amplificador diferencial
é mostrada na Figura 10.12. Sinais de entrada separados
são aplicados como Vi1 e Vi2, com saídas separadas resul-
tantes Vo1 e Vo2. Para realizar a análise CA, redesenhamos
o circuito na Figura 10.13. Cada transistor é substituído
por seu equivalente CA.
Ganho de tensão CA com saída simples Para
calcular o ganho de tensão CA com saída simples, Vo/Vi, apli-
que sinal a uma entrada com a outra ligada ao terra, como
mostra a Figura 10.14. O equivalente CA dessa conexão
está desenhado na Figura 10.15. A corrente de base CA pode
ser calculada utilizando-se a Lei das Tensões de Kirchhoff
(LTK) para malha de entrada na base 1. Supondo-se que os
dois transistores estão bem casados, então
Ib1 = Ib2 = Ib
ri1 = ri2 = ri = βre
Com RE muito grande (idealmente infinita), o cir-
cuito para obtenção da equação pela LTK é simplificado
para o da Figura 10.16, a partir do qual podemos escrever
Vi1 – Ibri – Ibri = 0
Figura 10.13 Equivalente CA do circuito amplificador diferencial.
−VEE
Q2
VE Vi2
Vi1
Vo1 Vo2
+VCC
RE
RCRC
Q1
Figura 10.12 Conexão CA do amplificador diferencial.
RE
+VCC
–VEE
Vi1
Q1 Q2
Vo1
RC RC
= 0Vi2
Figura 10.14 Conexão para calcular AV1 = Vo1/Vi1.
Capítulo 10 amplificadores operacionais 509
Boylestad_2012_cap10.indd 509 3/11/13 6:06 PM
de maneira que
Ib =
Vi1
2ri
=
Vi
2bre

Se também assumirmos que
β1 = β2 = β
então,

IC = bIb = b
Vi
2bre
=
Vi
2re


e a magnitude da tensão de saída em cada coletor é
Vo = ICRC =
Vi
2re
 RC =
RC
2re
 Vi
e o valor do ganho de tensão com entrada simples em
cada coletor é

Av =
Vo
Vi
=
RC
2re


(10.4)
eXemplO 10.2
Calcule a tensão de saída simples Vo1 para o circuito
da Figura 10.17.
Solução:
Os cálculos de polarização CC fornecem:
IE =
VEE - 0,7V
RE
=
9 V - 0,7 V
43 k = 193 m A
Logo, a corrente CC de coletor é
IC =
IE
2 = 96,5 mA
de maneira que
VC = VCC – ICRC = 9 V – (96,5 µA)(47 kΩ) = 4,5 V
O valor de re é, então,
re =
26
0,0965 269
Vi1
Ib1 Vo1 Vo2
Ib2
= 0Vi2
ri2
RE
ri1 RC RC
IC1 IC2
β 1 Ib1 β 2 Ib2
Figura 10.15 Equivalente CA de circuito da Figura 10.14.
Q1 Q2
RC
Vo
+ 9 V
– 9 V
47 kΩ 47 kΩ
43 kΩ
20 kΩ
Vi1 = 2 mV
= ri2 =ri1
75= β2 =β1
Figura 10.17 Circuito para os exemplos 10.2 e 10.3.
Vi1
RE ≅ ∞
= IbIb1
= riri1
= Vi
= IbIb2
= riri2
+
–
Figura 10.16 Circuito parcial para o cálculo de Ib.
510 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap10.indd 510 3/11/13 6:06 PM
O valor do ganho de tensão CA pode ser calculado pela
Equação 10.31:
Av =
RC
2re
=
(47 k )
2(269 ) = 4,78
o que proporciona uma tensão CA de saída de magnitude
Vo = AvVi = (87,4)(2 mV) = 174,8 mV = 0,175 V
Ganho de tensão CA com saída dupla Uma
análise semelhante pode ser usada para mostrar que, para a
condição de sinais aplicados a ambas as entradas, o valor do
ganho de tensão diferencial é

Ad =
Vo
Vd
=
RC
re


(10.5)
onde Vd = Vi1 – Vi2.
Circuito de operação em modo-comum
Embora um amplificador diferencial forneça grande
amplificação sobre a diferença dos sinais aplicada a ambas
as entradas, ele também deve proporcionar uma amplifi-
cação pequena do sinal comum a ambas as entradas. Uma
conexão CA mostrando uma entrada comum a ambos os
transistores é apresentada na Figura 10.18. O circuito
equivalente CA está desenhado na Figura 10.19, e a partir
dele podemos escrever
Ib =
Vi - 2(b + 1)IbRE
ri

que pode ser reescrito como
Ib =
Vi
ri + 2(b + 1)RE

A magnitude da tensão de saída é, portanto,
Vo = ICRC = bIbRC =
bViRC
ri + 2(b + 1)RE

o que fornece uma amplitude de ganho de tensão de:

Ac =
Vo
Vi
=
bRC
ri + 2(b + 1)RE


(10.6)
eXemplO 10.3
Calcule o ganho de modo-comum para o circuito am-
plificador da Figura 10.17.
Solução:
Equação 10.6:
Ac =
Vo
Vi
=
bRC
ri + 2(b + 1)RE
=
75(47 k )
20 k + 2(76)(43 k ) = 0,54
Figura 10.19 Circuito CA da conexão modo-comum.
Figura 10.18 Conexão modo-comum.
Capítulo 10 amplificadores operacionais 511
Boylestad_2012_cap10.indd 511 3/11/13 6:06 PM
uso de fonte de corrente constante
Um bom amplificador diferencial apresenta um
ganho diferencial muito grande Ad, que é muito maior do
que o ganho de modo-comum Ac. A capacidade de rejeição
de modo-comum do circuito pode ser consideravelmente
melhorada fazendo-se o ganho de modo-comum o menor
possível (idealmente, 0). Pela Equação 10.6, vemos que
quanto maior for RE, menor será Ac. Um método comum de
aumentar o valor CA de RE é utilizar um circuito de fonte
de corrente constante. A Figura 10.20 mostra um ampli-
ficador diferencial com fonte de corrente constante para
fornecer um valor elevado de resistência entre o emissor-
-comum e o terra CA. O principal melhoramento desse
circuito em relação ao da Figura10.9 é a impedância CA
muito maior para RE obtida pelo uso da fonte de corrente
constante. A Figura 10.21 mostra o circuito CA equivalente
para o circuito da Figura 10.20. Uma fonte de corrente
constante utilizada na prática é mostrada como uma alta
impedância, em paralelo com a fonte de corrente constante.
Figura 10.20 Amplificador diferencial com fonte de
corrente constante.
eXemplO 10.4
Calcule o ganho de modo-comum para o amplificador
diferencial da Figura 10.22.
Solução:
Usar RE = ro = 200 kΩ fornece:
Ac =
bRC
ri + 2(b + 1)RE
=
75(10 k )
11 k + 2(76)(200 k ) = 24,7 × 10 3
10.3 CiRCuitOS amplifiCaDOReS
DifeRenCiaiS Bifet,
BimOS e CmOS
Embora a seção anterior tenha apresentado uma
introdução para o amplificador diferencial usando disposi-
tivos bipolares, unidades comercialmente disponíveis tam-
bém utilizam transistores JFET e MOSFET para construir
esses tipos de circuito. Um circuito integrado construído
tanto com transistores bipolares (Bi) quanto com transis-
tores de efeito de campo de junção (FET) é chamado de
circuito BiFET. Um circuito integrado construído tanto
com transistores bipolares (Bi) quanto com transistores
MOSFET (MOS) é chamado de circuito BiMOS. Por fim,
um circuito construído com transistores MOSFET de tipos
opostos é um circuito CMOS.
O CMOS é uma forma de circuito comum em circui-
tos digitais e usa transistores MOSFET tipo intensificação
tanto de canal n quanto de canal p (Figura 10.23). Esse
circuito MOSFET complementar ou CMOS utiliza esses
transistores de tipo oposto (ou complementar). A entrada
Vi é aplicada a ambas as portas com a saída tomada dos
drenos conectados. Antes de abordar a operação do circuito
CMOS, repassaremos o funcionamento dos transistores
MOSFET tipo intensificação.
Operação nmOS ligado/desligado
A curva característica de dreno de um MOSFET
tipo intensificação de canal n ou um transistor nMOS é
mostrada na Figura 10.24(a). Com 0 V aplicado entre porta
e fonte, não há corrente de dreno. Somente quando VGS é
aumentada e ultrapassa o valor de limiar do dispositivo VTh,
gera-se alguma corrente. Com uma entrada de, digamos,
Figura 10.21 Equivalente CA do circuito da Figura 10.20.
512 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap10.indd 512 3/11/13 6:06 PM
+5 V, o dispositivo nMOS está totalmente ligado com
corrente ID presente. Em resumo:
Uma entrada de 0 V deixa o nMOS “desligado”,
enquanto uma entrada de +5 V liga o nMOS.
Operação pmOS ligado/desligado
A curva característica de dreno para um MOSFET
de canal p ou um transistor pMOS é mostrada na Fi-
gura 10.24(b). Quando se aplica 0 V, o dispositivo está
“desligado” (não há presença de corrente), enquanto
para uma entrada de –5 V (além da tensão limiar), o
dispositivo é “ligado” com uma corrente de dreno pre-
sente. Em resumo:

Figura 10.23 Circuito inversor CMOS.
−VTh
EmVGS = 0 V
ID = 0 (dispositivo “desligado”)
EmVGS = −5 V
ID = está presente
 (dispositivo “ligado”)
0
VGS (V)
(b)
pMOS
ID (mA)ID (mA)
nMOS
VGS (V)
+VTh0
EmVGS = +5 V
ID = está presente
 (dispositivo “ligado”)
Em VGS = 0 V
ID = 0 (dispositivo “desligado”)
(a)
Figura 10.24 Curvas características do MOSFET tipo intensificação que mostram os estados ligado e desligado: (a) nMOS; (b) pMOS.
10 kΩ
+9 V
Q1 Q2
Vi
Q3
5,1 kΩ
−9 V
R2
8,2 kΩR1
1 kΩ
=β 1 β 2 = β 75=
ri1 = ri2 = ri 11 kΩ=
Q3
=ro 200 kΩ
β 3 = 75
10 kΩ
Figura 10.22 Circuito para o Exemplo 10.4.
Capítulo 10 amplificadores operacionais 513
Boylestad_2012_cap10.indd 513 3/11/13 6:06 PM
VGS = 0 V deixa o pMOS “desligado”; VGS = –5 V liga
o pMOS.
Verificaremos a seguir como o circuito CMOS real
da Figura 10.25 funciona para uma entrada de 0 V ou +5 V.
entrada de 0 V
Quando aplicamos 0 V como entrada para o circuito
CMOS, fornecemos 0 V para ambas as portas dos tran-
sistores nMOS e pMOS. A Figura 10.25(a) mostra que
Para nMOS (Q1):
VGS = Vi – 0 V = 0 V – 0 V = 0 V
Para pMOS (Q2):
VGS = Vi – (+5 V) = 0 V – 5 V = –5 V
Uma entrada de 0 V em um transistor nMOS Q1
deixa esse dispositivo “desligado”. A mesma entrada de
0 V, no entanto, resulta na tensão porta-fonte do transistor
pMOS Q2 igual a –5 V (porta em 0 V é 5 V menor do que
a fonte em +5 V), o que faz com que esse dispositivo seja
ligado. A saída Vo é, então, +5 V.
entrada de +5 V
Quando Vi = +5 V, ela fornece +5 V para ambas as
portas. A Figura 10.25(b) mostra que
Para nMOS (Q1):
VGS = Vi – 0 V = +5 V – 0 V = +5 V
Para pMOS (Q2):
VGS = Vi – (+5 V) = +5 V – 5 V = 0 V
Essa entrada faz com que o transistor Q1 seja ligado
e o transistor Q2 se mantenha desligado, com a saída
próxima de 0 V, através da condução do transistor Q1.
A conexão CMOS da Figura 10.23 funciona como um
inversor lógico com Vo oposta a Vi, tal como mostra a
Tabela 10.1.
Os circuitos utilizados a seguir para mostrar os vários
circuitos multidispositivos são, na maior parte, simbóli-
cos, uma vez que os circuitos reais utilizadosem CIs são
muito mais complexos. A Figura 10.26 mostra um circuito
BiFET com transistores JFET nas entradas e transistores
bipolares formando a fonte de corrente (usando um circuito

Desligado
Desligado Ligado
Ligado
Figura 10.25 Operação de circuito CMOS: (a) saída +5 V, (b) saída 0 V.
+V
Vo
Vi2
−V
Vi1
 Figura 10.26 Circuito amplificador diferencial BiFET.
Tabela 10.1 Operação de circuito CMOS.
 V i (V) Q1 Q2 V o )V(
 0 5
 5 0 Ligado
Ligado
Desligado
Desligado
514 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap10.indd 514 3/11/13 6:06 PM
espelho de corrente). O espelho de corrente assegura que
cada JFET funcione com a mesma corrente de polarização.
Em operação CA, o JFET fornece uma alta impedância de
entrada (bem mais elevada do que a obtida utilizando-se
somente transistores bipolares).
A Figura 10.27 mostra um circuito com transistores
MOSFET de entrada e transistores bipolares para as fon-
tes de corrente; neste caso, a unidade BiMOS apresenta
impedância de entrada ainda mais elevada do que a BiFET
por causa do uso de transistores MOSFET.
Por fim, um circuito amplificador diferencial pode ser
construído a partir de transistores MOSFET complemen-
tares, como mostra a Figura 10.28. Os transistores pMOS
fornecem as entradas opostas, ao passo que os transistores
nMOS operam como a fonte de corrente constante. Uma
única saída é retirada do ponto comum entre transistores
nMOS e pMOS de um lado do circuito. Esse tipo de ampli-
ficador diferencial CMOS é particularmente adequado para
o funcionamento com baterias devido ao baixo consumo
de energia de um circuito CMOS.
10.4 funDamentOS BáSiCOS
De amp-OpS
Um amplificador operacional é um amplificador de
ganho muito alto com uma impedância de entrada muito
alta (normalmente alguns megaohms) e uma baixa impe-
dância de saída (menor do que 100 Ω). O circuito básico é
construído utilizando-se um amplificador diferencial com
duas entradas (positiva e negativa) e ao menos uma saída.
A Figura 10.29 mostra uma unidade de amp-op básica.
Como já discutimos, a entrada positiva (+) produz uma
saída que está em fase com o sinal aplicado, enquanto um
sinal de entrada negativa (–) resulta em uma saída com
polaridade oposta. O circuito CA equivalente do amp-op é
mostrado na Figura 10.30(a). Como podemos ver, o sinal
de entrada aplicado entre os terminais de entrada enxerga
uma impedância de entrada, Ri, normalmente muito alta. A
tensão de saída é mostrada como sendo o ganho do ampli-
ficador multiplicado pelo sinal de entrada, tomado através
de uma impedância de saída, Ro, normalmente muito baixa.
Um circuito amp-op ideal, mostrado na Figura 10.30(b),
teria impedância de entrada infinita, impedância de saída
nula e um ganho de tensão infinito.
amp-op básico
A conexão de circuito básico que utiliza um amp-op
é mostrada na Figura 10.31. Esse circuito opera como um
multiplicador de ganho constante. Um sinal de entrada V1 é
aplicado através do resistor R1 à entrada negativa. A saída é,
então, conectada de volta à mesma entrada negativa através
do resistor Rf. A entrada positiva é conectada ao terra. Visto
que o sinal V1 é aplicado exclusivamente à entrada negativa,
a saída resultante é de fase oposta ao sinal de entrada. A Fi-
gura 10.32(a) mostra o amp-op substituído por seu circuito
CA equivalente. Se utilizarmos o circuito equivalente ideal
para o amp-op, substituindo Ri por uma resistência infinita
Vo
I
+V
Vi2
−V
Vi1
 Figura 10.27 Circuito amplificador diferencial BiMOS.

Entrada inversora
Saída
Entrada não inversora
Amp-op
Figura 10.29 Amp-op básico.

pMOS
nMOS
Figura 10.28 Amplificador diferencial CMOS.
Capítulo 10 amplificadores operacionais 515
Boylestad_2012_cap10.indd 515 3/11/13 6:06 PM
