Operação do TJB como Chave

Prévia do material em texto

Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Eletrônica 1 – ET74C – Laboratório APNP-Híbrido
Prof.ª Elisabete N Moraes
ENM 1/10 RotLAB07_TJBChave1
ROTEIRO-RELATÓRIO LAB07-OPERAÇÃO DO TJB COMO CHAVE 1
Nome: Bruno Balla RA:2462532 ; Bruno Luan RA:2194961
Data1: 26/04/23.
Data2: 03/05/23
 Bancada:3
1. Objetivo:
● Identificar o tipo do transistor e a pinagem pelo uso da função teste semicondutor.
● Verificar o funcionamento do TJB na região de sorte e saturação.

2. Referencial teórico:
2.1. Teoria transistor livro online Malvino cap 6, 7ª edição:
https://integrada.minhabiblioteca.com.br/reader/books/9788580550504/pageid/198
2.2. MARQUES, Ângelo.Eduardo. B.; CRUZ, Eduardo.Cesar. A.; JR., Salomão. C. Dispositivos Semicondutores: Diodos e
Transistores. Capítulo 7. Disponível em:
https://integrada.minhabiblioteca.com.br/reader/books/9788536518374/pageid/133
2.3. MALVINO, Albert.; BATES, David. Eletrônica - V1. Grupo A, 2016. 9788580555776. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788580555776/. Acesso em: 01 nov. 2021.
https://integrada.minhabiblioteca.com.br/reader/books/9788580555776/pageid/255
2.4. FRANCO, Sergio. Projetos de Circuitos Analógicos. Grupo A, 2016. 9788580555530. Disponível em:
https://integrada.minhabiblioteca.com.br/#/books/9788580555530/. Acesso em: 01 nov. 2021. Capítulo 2 em:
https://integrada.minhabiblioteca.com.br/reader/books/9788580555530/pageid/110
2.5. Vídeo 08 – Funcionamento do Potenciômetro de minha autoria disponível em https://youtu.be/fv8n6u1-dt4


3. Material:

EXISTENTE NO LABORATÓRIO AQUISIÇÃO
01 Fonte de alimentação DC variável 02 Transistor bipolar BC 337 ou similar
02 Multímetro digital (MD) 01 LDR 10 kΩ@10 lux ou similar
Pares de pontas de prova banana-jacaré 01 Resistor de 1 kΩ ¼ W ou ½ W
Pares de ponta de prova banana-banana 01 Resistor de 10 kΩ ¼ W ou ½ W
Jumpers 01 Resistor de 680 Ω ¼ W ou ½ W
 01 Potenciômetro linear 100 kΩ
 02 Resistor de 51 Ω ou 4x100 Ω ¼ W ou ½ W
 01 LED vermelho e respectivo datasheet
 01 LED verde e respectivo datasheet
 02 Diodo semicondutor família 1N4000

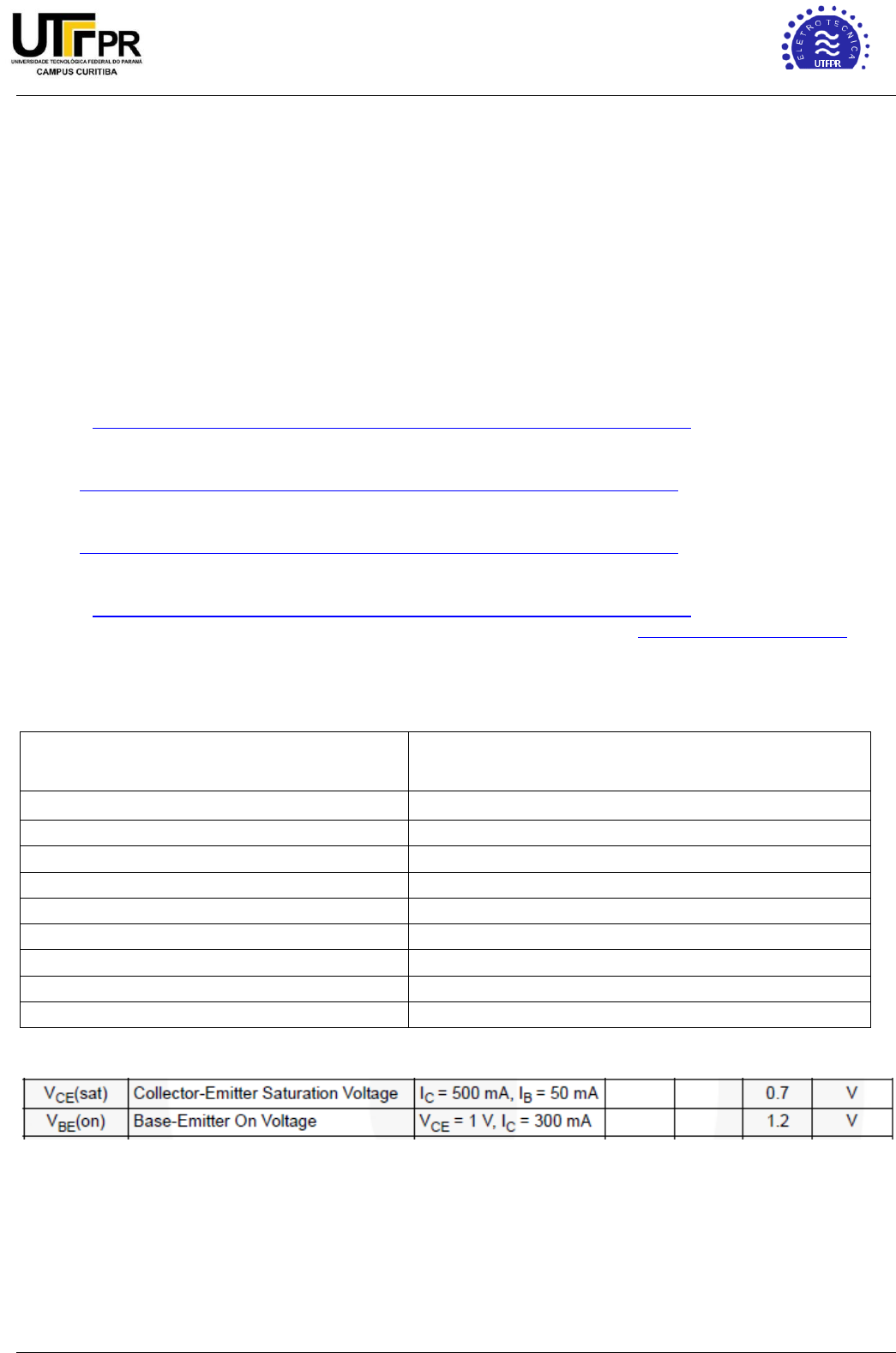

4. Recorte datasheet BC337



https://integrada.minhabiblioteca.com.br/reader/books/9788580550504/pageid/198
https://integrada.minhabiblioteca.com.br/reader/books/9788536518374/pageid/133
https://integrada.minhabiblioteca.com.br/reader/books/9788580555776/pageid/255
https://integrada.minhabiblioteca.com.br/reader/books/9788580555530/pageid/110
https://youtu.be/fv8n6u1-dt4
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Eletrônica 1 – ET74C – Laboratório APNP-Híbrido
Prof.ª Elisabete N Moraes
ENM 2/10 RotLAB07_TJBChave1

5. Teoria:

5.1. Curva característica de saída e regiões de operação TBJ

 SATURAÇÃO CORTE













5.2. TJB como chave eletrônica:

















Tabela 1: Formas de operação do TBJ



Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Eletrônica 1 – ET74C – Laboratório APNP-Híbrido
Prof.ª Elisabete N Moraes
ENM 3/10 RotLAB07_TJBChave1

Região de Saturação: Junções BE e BC 🡺 diretamente polarizadas. O TJB conduz a maior corrente
permissível. Isto ocorre quando há um acréscimo muito elevado de corrente na base.
 É necessário:
* Haver corrente na base
* VBE ≥ 0,7 V
Como resultado:
* Ic = Ic máxima ou de saturação
* VCE ≈ 0 V a 0,3 V


Figura 1- Comportamento e características elétricas do TBJ como chave eletrônica fechada ou na saturação.

Região de Corte: Junções BE e BC 🡺inversamente polarizadas, quando a corrente de base sofre um
decréscimo, chegando a um valor quase nulo, o TJB passa para a região de corte. Nesta região o TJB não
conduz.
 É necessário:
* Corrente de base ≈ 0 A
* VBE < 0,7 V
Como resultado:
* Ic ≈ 0 A
* VCE = Vcc

Figura 2- Comportamento e características elétricas do TBJ como chave eletrônica aberta ou em corte.

5.3. Fotoresistor ou LDR – (Light Dependent Resistor ou Resistor Dependente de Luz):
Aspecto, símbolo e curva característica está indicada na Figura 3.
É um componente eletrônico que consiste numa substância sensível à luz (sulfeto de cádmio) que
permite que sua resistência aumente ou diminua conforme a quantidade de luz que nela incide.
Assim, quanto mais escuro estiver o ambiente onde se localiza o LDR, maior será a sua resistência
elétrica.
A sua especificação é dada por uma faixa de
resistência a um iluminamento de 10 Lux.
Observe o datasheet no link: Datasheet
fotoresistor.

OBS: CUIDADO AO MANUSEAR O LDR, os
terminais são frágeis.

Figura 3- Curva de resposta do LDR, seu símbolo e
aspecto do componente.




http://ronja.twibright.com/datasheets/cds-resistor-pgm.pdf
http://ronja.twibright.com/datasheets/cds-resistor-pgm.pdf
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Eletrônica 1 – ET74C – Laboratório APNP-Híbrido
Prof.ª Elisabete N Moraes
ENM 4/10 RotLAB07_TJBChave1

6. Preparação:
6.1. Com o auxílio do multímetro digital (MD), função teste de semicondutor, identifique o tipo e os
terminais do transistor.
Modelo do TBJ BC-548
MULTÍMETRO DIGITAL
terminal + Terminal - Leitura (mV)
1 2 680mV
1 3 1
2 1 677mV
2 3 1
3 1 1
3 2 1
Tabela 2: medidas nos terminais do TJB usando o MD função teste semicondutor.

6.2. Meça os resistores e anote os valores:

R1k=995Ω R10k=9,92KΩ R470=455Ω

6.3. Usando a função teste semicondutor do MD, identifique os terminais do led:

Vermelho Vj=1,8V Verde: Vj=2,2V

6.4. Meça com o MD, de modo empírico a resistência aproximada do LDR nas condições escuro e
claro e em duas outras condições intermediárias. Essas 4 condições é alterando a luminosidade
sobre o LDR. Desta forma coloque (a) o dedo sobre a região de incidência da luz no componente
e meça com o MD a resistência elétrica. (b)Depois afaste o dedo uns 2 cm e meça novamente.
(c)Retire o dedo e meça e por último (d) use a lanterna do celular para iluminar o LDR e meça:
OBS: CUIDADO AO MANUSEAR O LDR, os terminais são frágeis.

RLDR escuro= 20,5KΩ RLDR menos escuro1= 10KΩ







RLDR menos escuro2= 1,7KΩ RLDR claro= 0,04KΩ







Figura 4- Orientação para realizar a medida da resistência do LDR de forma empírica. (a) condição escuro (b) condição menos
escuro 1 (c) condição menos escuro 2 (d) condição claro.

ESBOÇO DO ENCAPSULAMENTO TJB
(indique os terminais de E, B e C)

(a)

(b)

(d)

(c)
Universidade Tecnológica Federal do Paraná
Departamento Acadêmico de Eletrotécnica – Engenharias
Eletrônica 1 – ET74C – Laboratório APNP-Híbrido
Prof.ª Elisabete N Moraes
ENM 5/10 RotLAB07_TJBChave1

6.5. Plote os valores obtidos no gráfico
RLDR = f (luz)











7. Execução
Circuito 1: CIRCUITO SINALIZADOR DE FUSÍVEL QUEIMADO
1.1. Observe o circuito da Figura 5 e identifique o R1medicao e R2medicao.
1.2. Antes de ativar o circuito, confirme se a fonte variável Vcc está ajustada em zero V.
1.3. Aumente a tensão da fonte até o valor de 24 V.
















Figura 5- circuito 1: sinalizador fusível queimado. TJB polarização fixa.

1.4. Admitindo que o fusível esteja em bom estado realize as medidas abaixo:

Vfonte= 24,1V VBE=0,76V VCE=0,033V VCB=-0,73V
VR10k 23,2V VR680=20,4V VLED_verde=_2,8V VLED_vermelho=1,9V
VD1=0,7V VD2=0,6V

1.5. Utilizando as relações matemáticas do TBJ e as leis de Kirchhof calcule:
1.5.1. IB =0,00232A Ic =0,31A IE =IC+IB = 0,31232A

1.5.2. VR1k + VCE + VLED =23,2 +0,033+ 1,9 =25,133V
1.5.3. VR10k + VBE = 23,2+ 0,76=23,96V

Es
cu
ro
_

M
en
o
s
es
cu
ro
1
_
M
en
o
s
es
cu
ro
2
_
C
la
ro
_ Luz
RLDR ()
