Equilíbrio de Corpos Rígidos

Prévia do material em texto

Equilíbrio
De um Corpo
Rígido



Professor Rogério Simões
Acadêmica Ana Flavia Costa
A
B
C
D
x
y
z
Sumário

1. Momento de uma Força em Relação a um Ponto 01
2. Componentes Retangulares do Momento de uma Força 02
3. Equilíbrio de Corpos Rígidos 13
3.1.Diagrama de corpo Livre 13
3.2.Equilíbrio de um Corpo Rígido em Duas Dimensões 13
3.3.Reações de Apoio e Conexões para uma Estrutura Bidimensional 14
3.4.Classificação das Estruturas Conforme o Tipo/Quantidade de
Vinculações
16
3.5.Equilíbrio de um Corpo Rígido em Três Dimensões 27
4. Cargas Distribuídas sobre Vigas 36
5. Forças sobre Superfícies Submersas 37
Bibliografia Consultada 45
Respostas dos Exercícios Propostos 46

1
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
1. Momento de uma Força em Relação a um Ponto










Figura 1 – Corpo Rígido Genérico

Tomando-se um corpo rígido genérico (Figura 1), define-se o momento de uma força
 (aplicada em um ponto A deste corpo) em relação a um ponto O como sendo o produto
vetorial dos vetores e , denotado por:
 (1)
Devido à definição de produto vetorial, o vetor do momento é perpendicular ao
plano que contém o ponto O e a força . O sentido de pode ser obtido através da regra da
mão direita, onde o polegar indica o sentido do momento e os demais dedos acompanham o
giro da força ao redor do ponto O.
Finalmente, θ é o ângulo formado entre as linhas de ação do vetor posição e do
vetor da força , logo o módulo de pode ser escrito como:
 (2)
sendo d a distância perpendicular do ponto O até a linha de ação da força . No S.I, MO é
medido em [N.m].

O
A
d


θ


2
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
2. Componentes Retangulares do Momento de uma Força







Figura 2 – Cálculo do Momento de uma Força em Relação a um Ponto O Situado na Origem do Sistema de
Coordenadas
Tomando-se um ponto A de coordenadas (xA,yA,zA) em um sistema de coordenadas
retangulares, e uma força aplicada em A, com componentes FAx, FAy e FAz (Figura 2), pode-
se escrever que:
 (3)
 (4)
 (5)
Reescrevendo dado pela equação (5), com o auxílio das equações (3) e (4), têm-se:





(6)
Ou ainda, pode-se escrever como sendo:
 (7)
sendo:
 (8)
 (9)
 (10)
 x
y
z
O





A (xA,yA,zA)
3
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Para se calcular o momento de uma força (aplicada em um ponto A) em relação a
um ponto B arbitrário, diferente da origem do sistema de coordenadas (Figura 3), deve-se
substituir o vetor por um vetor traçado de B até A ( :









Figura 3 – Cálculo do Momento de uma Força em Relação a um Ponto Arbitrário B

Assim, pode-se escrever como:
 (11)
 (12)
ou





(13)
No caso de problemas que envolvam apenas duas dimensões, pode-se admitir que a
força esteja no plano xy (Figura 4). Tornando zA = 0 e , obtêm-se:
 (14)

(15)



x
y
z
O
A




B


4
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa








Figura 4 – Cálculo do Momento de uma Força no Plano xy em Relação a um Ponto O Situado na Origem do
Sistema de Coordenadas

Da mesma forma, para calcular o momento em relação a um ponto B (diferente da
origem O) de uma força aplicada no plano xy em A (Figura 5), estabelece-se que
e = 0, obtendo-se:
 (16)

(17)









Figura 5 – Cálculo do Momento de uma Força Aplicada no Plano xy em Relação a um Ponto Arbitrário B

Exemplo 1. (Adaptado de BEER et al., 2006, p.85) Uma força vertical de 450N é
aplicada na extremidade de uma alavanca (ponto A) que está ligada a um eixo em O conforme
a Figura 6. Determine:
(a) O momento da força de 450N em relação ao ponto O;
 x
y
z
O
A (xA,yA,0)






x
y
z
B
A







O
5
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
(b) A força horizontal aplicada no ponto A que gera o mesmo momento em relação ao
ponto O;
(c) A força mínima aplicada no ponto A que gera o mesmo momento em relação ao
ponto O;
(d) A que distância do eixo deve atuar uma força vertical de 1080N para gerar o
mesmo momento em relação ao ponto O;
(e) Se alguma das forças obtidas nas partes b, c e d é equivalente à força original.






Figura 6 – Esquema do Exemplo 1






Figura 7 – Distâncias Exemplo 1

a. Momento em relação ao ponto O:





b. Força horizontal aplicada no ponto A que produza o mesmo momento MO:








c. Força mínima aplicada no ponto A que produza o mesmo momento MO:
60cm
450N
60°
O
A
d2
d1
60°
60cm
O
A
6
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa






d. Ponto onde uma força vertical de 1080 N produz o mesmo momento MO:



e. Nenhuma das forças consideradas nas partes b, c e d é equivalente à força de 450N.
Embora tenham o mesmo momento em relação a O, tais forças têm diferentes
componentes em x e y.

Exemplo 2. (Adaptado de BEER et al., 2006, p.86) Uma força de 800N atua sobre um
suporte, como mostra a Figura 8. Determine o momento da força em relação ao ponto B.







Figura 8 – Esquema do Exemplo 7








Figura 9 – Vetor Distância do Exemplo 7


160mm
200mm
60°
B
A
800N
160mm
200mm
60°
 B
A
800N

y
x
7
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa








 [N.m]


Exemplo 3. (Adaptado de BEER et al., 2006, p.86) Uma força de 135N atua na
extremidade de uma alavanca de 0,9m como mostra a Figura 10. Determine o momento da
força em relação ao ponto O.






Figura 10 – Esquema do Exemplo 3







Figura 11 – Decomposição da Força do Exemplo 3







0,9m
135N
50°
O
A
20°
0,9m
135N
50°
O
A
20°

8
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa

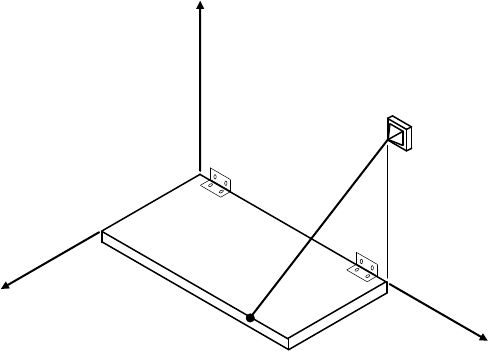

Exemplo 4. (Adaptado de BEER et al., 2006, p.87) Uma placa retangular é sustentada por
dobradiças nos pontos A e B e por um fio em CD (Figura 12). Sabendo que a tração no fio é
de 200N, determine o momento em relação ao ponto A da força exercida pelo fio no ponto C.










Figura 12 – Esquema do Exemplo 4











Figura 13 – Vetores Distância do Exemplo 4300mm
80mm
400mm
240mm
A
B
C
x
y
z
80mm
D
D
300mm
80mm
400mm
240mm
A
B
C
x
y
z
80mm



9
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
















Exercícios Propostos

1) (Adaptado de BEER et al., 2006, p.89) Uma válvula de pedal para um sistema
pneumático é articulada no ponto B (Figura 14). Sabendo que α=28°, determine:
a. O momento de uma força de F=18N, aplicada no ponto A conforme a
Figura 14, em relação ao ponto B decompondo a força em componentes
horizontal e vertical;
b. Repita o cálculo decompondo a força em componentes ao longo da linha ABC
e em uma direção perpendicular a ABC. Considere a espessura do pedal
desprezível.








Figura 14 – Desenho Exercício 1

2) (Adaptado de BEER et al., 2006, p.89) Sabe-se que uma força vertical de 800N é
necessária para remover da tábua o prego fixado no ponto C (Figura 15). Ao primeiro
movimento do prego, determine:
a. O momento da força exercida sobre o prego em relação ao ponto B;
b. A intensidade da força P que cria o mesmo momento em relação ao ponto B se
α=10°;
162,5mm
75mm
20°
α
 A
B
C
10
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
c. A menor força P que cria o mesmo momento em relação ao ponto B.











Figura 15 – Desenho Exercício 2

3) (Adaptado de BEER et al., 2006, p.89) Uma tabuleta é suspensa por duas correntes AE
e BF (Figura 16). Sabendo que a tração m BF é de 198N, determine:
a. O momento em relação ao ponto A da força exercida pela corrente BF;
b. A menor força aplicada no ponto C que cria o mesmo momento no ponto A.







Figura 16 – Desenho Exercício 3

4) (Adaptado de BEER et al., 2006, p.90) Uma tabuleta é suspense por duas correntes AE
e BF (Figura 17). Sabendo que a tração na corrente BF é de 198N, determine:
a. O momento em relação ao ponto A da força exercida pela corrente BF;
b. A intensidade e o sentido da força vertical aplicada no ponto C que cria o
mesmo momento em relação ao ponto A;
c. A menor força aplicada no ponto B que cria o mesmo momento em relação ao
ponto A.







Figura 17 – Desenho Exercício 4
450mm
 100mm
70°
α

A
B
C
 1,32m
 1,95m
0,93m
A
B
C D
E F
60°
 1,32m
 1,95m
0,93m
A
 B
C D
E F
60°
11
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
5) (Adaptado de BEER et al., 2006, p.91) Antes que o tronco de uma grande árvore
venha a cair, são amarrados cabos BA e BC, como mostra a Figura 18. Sabendo que as
forças de tração nos cabos BA e BC são respectivamente de 777N e 990N, determine:
a. O momento em relação ao ponto O da força resultante exercida sobre a árvore
pelos cabos no ponto B;
b. A distância perpendicular do ponto O até o cabo BA;
c. A distância perpendicular do ponto O até o cabo BC.













Figura 18 – Desenho Exercício 5

6) (Adaptado de BEER et al., 2006, p.91-92) Para que um cabo telefônico seja esticado,
uma corda BAC é amarrada a uma estaca no ponto B e é passada por uma roldana em
no ponto A como indicado na Figura 19. Sabendo que a porção AC da corda está em
um plano paralelo ao plano xy e que a tração T na corda é de 124N, determine o
momento em relação ao ponto O da força resultante exercida sobre a roldana pela
corda.













Figura 19 – Desenho Exercício 6

8,4m
5,1m
1,2m
 7,2m
 0,9m
x
 y
z
A
 B
C
 O
2,8m 1,5m
 9m
1m
x
y
z
A
B
C
10°
O
12
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
7) (Adaptado de BEER et al., 2006, p.92) A rampa ABCD é sustentada por cabos nos
pontos C e D (Figura 20). A tração em cada um dos cabos é de 1620N. Determine:
a. O momento em relação ao ponto A da força exercida pelo cabo no ponto D;
b. O momento em relação ao ponto A da força exercida pelo cabo no ponto C;
c. A distância perpendicular do ponto A até a porção DE do cabo DEF;
d. A distância perpendicular do ponto A até uma linha que passa pelos pontos C e
G;
e. A distância perpendicular do ponto B até uma linha que passa pelos pontos D e
E.

















Figura 20 – Desenho Exercício 7

 230cm
 270cm
 60cm
 60cm
300cm
100cm x
y
 z
A
B
C
D
E
F
G
H
13
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
3. Equilíbrio de Corpos Rígidos

3.1. Diagrama de Corpo Livre

Para se resolver um problema relativo ao equilíbrio de um corpo rígido, é essencial
considerar todas as forças que atuam sobre o corpo. É igualmente importante excluir qualquer
força que não esteja diretamente aplicada ao corpo. Portanto, o primeiro passo na solução
deste tipo de problema deve ser traçar o diagrama de corpo livre, obedecendo-se os seguintes
passos:
a) Escolher o corpo livre a ser utilizado, destacando-o do solo e separando-o dos
demais corpos;
b) Indicar todas as forças externas aplicadas no corpo livre (carregamentos, peso
próprio, reações de apoio, reações de contato);
c) Representar de forma clara a intensidade, direção e sentido de todas as forças;
d) Normalmente as forças externas desconhecidas consistem nas reações de
apoio que mantém o corpo no estado de equilíbrio;
e) Também se devem indicar as dimensões do corpo, pois estas poderão ser
necessárias nos cálculos dos momentos.
Após se obedecer estes passos, as condições necessárias e suficientes para o equilíbrio
de um corpo rígido são:
 e (18)
ou seja, que a soma de todas as forças aplicadas ao corpo rígido seja igual a zero e que a soma
do momento de todas as forças em relação a um ponto A genérico seja também igual a zero.
Decompondo as forças e os momentos em relação a suas componentes retangulares,
têm-se:
ΣFx=0 ΣFy=0 ΣFz=0
ΣMAx=0 ΣMAy=0 ΣMAz=0
(19)

3.2. Equilíbrio de um Corpo Rígido em Duas Dimensões

Escolhendo os eixos x e y no plano da estrutura, tem-se que e
 , ou seja:

(20)
14
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa

(21)

(22)
As equações de equilíbrio (20), (21) e (22) são suficientes para determinar 3 (três)
reações/forças incógnitas na estrutura. Se o número de incógnitas for superior a este, somente
com estas equações de equilíbrio não é possível a solução do problema e será necessária a
utilização de outros métodos para se determinar todas as incógnitas.
Pode-se ter outras variações das 3 (três) equações de equilíbrio apresentadas pelas
equações (20), (21) e (22), dependendo do tipo de problema, como pode-se observar a seguir:
ΣFx=0 ΣMA=0 ΣMB=0 (23)
ou
ΣFy=0 ΣMA=0 ΣMB=0
(24)
ou
ΣMA=0 ΣMB=0 ΣMC=0
(25)

3.3. Reações de Apoio e Conexões para uma Estrutura Bidimensional

No Quadro 1 são apresentados alguns tipos de conexões em corpos rígidos
bidimensionais associadas ao número de reações de apoio que eles geram.

15
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Apoio ou Conexão Reação
Número de
Incógnitas
 1
 1
 1
 2
 3
Quadro 1 – Tipos de Conexões e Número de Reações de Apoio Associadas (Adaptado de BEER et al., 2006,
p.161)

Roletes
Superfície
sematrito
Suporte
Basculante
Cabo Curto ou
Haste Curta
Cursor sobre
Haste
Pino
Deslizante
 90°
Articulação
Superfície
Rugosa
α
ou
α
ou
Engaste
16
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
3.4. Classificação das Estruturas Conforme o Tipo/Quantidade de Vinculações

A Figura 21a mostra uma treliça vinculada no nó A por um apoio fixo (restringe o
deslocamento deste nó nas direções x e y) e um apoio móvel em C (restringe o deslocamento
deste no só na direção y). Devido a estas vinculações, pode-se desenhar o diagrama de corpo
livre desta estrutura (Figura 21b) onde o apoio fixo em A é substituído por duas forças
incógnitas, uma na direção x e uma na direção y, e o apoio móvel em C é substituído por uma
força incógnita na direção y. Desta forma, consegue-se, utilizando a equação (22) para o nó A,
determinar a incógnita Cy; após isso, utilizando-se a equação (21) consegue-se determinar a
incógnita Ay; e por fim, utilizando-se a equação (20) consegue-se determinar a incógnita Ax.
Este tipo de estrutura, onde todas as incógnitas conseguem ser determinadas utilizando-se as
equações de equilíbrio do corpo rígido, ou seja, o número de incógnitas é igual ou inferior ao
número de equações de equilíbrio, são chamadas de estruturas estáticas.






Figura 21 – Reações Estaticamente Determinadas: Estrutura Isostática (Adaptado de BEER et al., 2006, p.162)

A Figura 22a mostra uma treliça vinculada nos nós A e C por apoios fixos. Devido a
estas vinculações, pode-se desenhar o diagrama de corpo livre desta estrutura (Figura 22b)
onde os apoios fixos A e C são substituídos por duas forças incógnitas, uma na direção x e
uma na direção y. Desta forma, consegue-se, utilizando a equação (22) para o nó A,
determinar a incógnita Cy; após isso, utilizando-se a equação (21) consegue-se determinar a
incógnita Ay; mas, utilizando-se a equação (20) não consegue-se determinar as duas incógnitas
restantes (Ax e Cx). Este tipo de estrutura, onde existem mais incógnitas do que equações de
equilíbrio são chamadas de estruturas hiperestáticas.





Figura 22 – Reações Estaticamente Indeterminadas: Estrutura Hiperestática (Adaptado de BEER et al., 2006,
p.164)

A
B
C
D E F









A
B
C
D E F

(a) (b)
(b)
A
B
C
D E F










(a)
A
B
C
D E F

17
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
A Figura 23a mostra uma treliça vinculada nos nós A e C por apoios móveis. Devido a
estas vinculações, pode-se desenhar o diagrama de corpo livre desta estrutura (Figura 23b)
onde os apoios móveis A e C são substituídos por uma força incógnita na direção y. Observe
que este tipo de vinculação inibe a translação da estrutura na vertical e o movimento de
rotação, mas permite que a estrutura translade na horizontal. Este tipo de estrutura, onde
existem menos incógnitas do que equações de equilíbrio são chamadas de estruturas
hipostáticas.






Figura 23 – Vinculações Parciais: Estrutura Hipostática (Adaptado de BEER et al., 2006, p.164)

A Figura 24a mostra uma treliça vinculada nos nós A, B e C por apoios móveis.
Devido a estas vinculações, pode-se desenhar o diagrama de corpo livre desta estrutura
(Figura 24b) onde os apoios móveis A, B e C são substituídos por uma força incógnita na
direção y. Observe novamente que este tipo de vinculação inibe a translação da estrutura na
vertical e o movimento de rotação, mas permite que a estrutura translade na horizontal. Este
tipo de estrutura, onde apesar de existirem um número de incógnitas igual ao número de
equações de equilíbrio, mas que permitem um ou mais movimentos da estrutura são também
denominadas estruturas hipostáticas, pois possuem uma instabilidade geométrica, ou seja, as
vinculações foram colocadas de tal forma que permitem que a estrutura se movimente em
uma ou mais direções.







Figura 24 – Vinculações Impróprias: Estrutura Hipostática – Instabilidade Geométrica (Adaptado de BEER et
al., 2006, p.165)


(b)
A
B
C
D E F








(a)
A
B
C
D E F

(a)

A
B
C
D E F
(b)
A
B
C
D E F









18
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Exemplo 5. (Adaptado de BEER et al., 2006, p.166) Um guindaste fixo tem uma
massa de 1000kg e é usado para suspender um caixote de 2400kg (Figura 25). O guindaste é
mantido na posição indicada na figura por um pino no ponto A (apoio fixo) e um suporte
basculante no ponto B (apoio móvel). O centro de gravidade do guindaste está localizado no
ponto G. Determine as componentes das reações em A e B. Adote g=9,81m/s
2
.







Figura 25 – Esquema do Exemplo 5

Traçando o diagrama de corpo livre (Figura 26), têm-se:







Figura 26 – Diagrama de Corpo Livre Exemplo 5












2400kg
2m 4m
1,5m
A
B
C
G





A
C
B
G
4m 2m
1,5m
19
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Exemplo 6. (Adaptado de BEER et al., 2006, p.168) Um vagão de carga está em
repouso sobre um trilho que forma um ângulo de 25° com a vertical (Figura 27). O peso bruto
do vagão e sua carga é 24750N e está aplicado em um ponto G a 75cm do trilho no meio entre
os dois eixos. O vagão é seguro por um cabo amarrado a 60cm do trilho. Determine a tração
no cabo e a reação em cada par de rodas.






Figura 27 – Esquema do Exemplo 6

Traçando-se o diagrama de corpo livre (Figura 28), têm-se:







Figura 28 – Diagrama de Corpo Livre Exemplo 6




Figura 29 – Decomposição da Força Peso






62,5cm
62,5cm
60cm
75cm
G
x
y
62,5cm
62,5cm
60cm
75cm
G




25°



20
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Exemplo 7. (Adaptado de BEER et al., 2006, p.167) Três cargas são aplicadas a uma
viga tal como mostra a Figura 30. Desprezando o peso da viga, determine as reações nos
apoios A e B. A viga é sustentada por um rolete em A e um pino em B.







Figura 30 – Esquema Exemplo 7

Traçando-se o diagrama de corpo livre (Figura 31), têm-se:







Figura 31 – Diagrama de Corpo Livre Exemplo 7






0,9m
m
1,8m 0,6m 0,6m
67,5kN 27kN 27kN
A B



0,9m 1,8m 0,6m 0,6m
67,5kN 27kN 27kN
A B
21
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Exemplo 8. (Adaptado de BEER et al., 2006, p.169) A estrutura representada na
Figura 25 sustenta parte do teto de um pequeno edifício. Sabendo que a tração no cabo é
150kN, determine a reação na extremidade fixa E.








Figura 32 – Esquema do Exemplo 8

Traçando o diagrama de corpo livre (Figura 33), têm-se:








Figura 33 – Diagrama de Corpo Livre Exemplo 84,5m
6m
3,75m
1,8m 1,8m 1,8m 1,8m
20kN 20kN 20kN 20kN
A
B
C
D
E F
 4,5m
6m
3,75m
1,8m 1,8m 1,8m 1,8m
20kN 20kN 20kN 20kN
A
B
C
D
E F




22
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Exercícios Propostos

8) (Adaptado de BEER et al., 2006, p.172) O pau-de-carga montado em um caminhão de
4300kg (considere o peso aplicado no ponto G) é usado para descarregar uma
plataforma de telhas com massa de 1600kg conforme a Figura 34 (considere o peso
aplicado no ponto A). Determine a reação em cada uma das (a) rodas traseiras B e (b)
rodas dianteiras C.










Figura 34 – Esquema Exercício 8

9) (Adaptado de BEER et al., 2006, p.172) Duas crianças estão de pé sobre um
trampolim com massa de 65kg conforme Figura 35 (considere toda massa aplicada no
ponto G). Sabendo que as massas das crianças nos pontos C e D são 28kg e 40kg,
respectivamente, determine (a) a reação no rolete B e (b) a reação no apoio fixo em A.









Figura 35 – Esquema Exercício 9

10) (Adaptado de BEER et al., 2006, p.172) Dois caixotes, cada qual pesando 1125N, são
colocados na caçamba de uma caminhonete com peso de 13500N conforme Figura 36
(considere todo o peso da caminhonete aplicado no ponto G). Determine as reações
em cada uma das duas (a) rodas dianteiras B, (b) rodas traseiras A e (c) resolva o
problema considerando que o caixote D foi removido e que a posição do caixote C
continua inalterada.

1,2m

0,48m
0,6m 1,0m
A B C D G
0,4m 0,5m
6m
4,3m
15°
 A
 B C
G
23
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa







Figura 36 – Esquema Exercício 10

11) (Adaptado de BEER et al., 2006, p.173) Um apoio em T sustenta as quatro cargas
mostradas na Figura 37. Determine (a) as reações no rolete em A e no apoio fixo em B
se a=100mm, (b) repetir o item anterior se a=70mm e (c) a menor distância a para a
qual o apoio T não se move.







Figura 37 – Esquema Exercício 11

12) (Adaptado de BEER et al., 2006, p.173) Um carrinho de mão é usado para transportar
dois barris, cada qual pesando 360N conforme a Figura 38. Desprezando o peso do
carrinho de mão, determine (a) a força P vertical que deve ser aplicada no ponto A
para se manter o equilíbrio quando α=35° e (b) a reação correspondente em cada uma
das duas rodas em B.













Figura 38 – Esquema Exercício 12
1,68m 2,7m
1,77m 1,17m 0,75m
A B
C D
G
40N 50N 30N 10N
60mm a 80mm
A
60mm
B
 80cm
 60cm
 20cm
 50cm
A
B
G1
G2
α
24
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
13) (Adaptado de BEER et al., 2006, p.173) Quatro caixas são colocadas em uma prancha
de madeira uniforme de 14kg (Considerar este massa concentrada no ponto G) que
está apoiada em dois cavaletes (pontos E e F) conforme a Figura 39. Sabendo que as
massas das caixas B e D são 4,5kg e 45kg, respectivamente, determine o intervalo de
valores da massa da caixa A de modo que a prancha permaneça em equilíbrio quando a
caixa C for removida.









Figura 39 – Esquema Exercício 13

14) (Adaptado de BEER et al., 2006, p.173) Uma haste de controle é conectada a uma
manivela no ponto A e cordas são presas nos pontos B e C (Figura 40). Para a força
dada na haste, determine o intervalo de valores de tração na corda presa em C sabendo
que as cordas devem permanecer tracionadas e que a máxima tração permitida em uma
corda é 180N.










Figura 40 – Esquema Exercício 14

15) (Adaptado de BEER et al., 2006, p.174) O máximo valor admissível de cada uma das
reações nos apoios A e B da Figura 41 é 360N. Desprezando o peso da viga, determine
o intervalo de valores da distância d para a qual a viga é segura.

1,5m
0,6m 0,5m
1,6m
1m 1m
A B
E G
D C
F

60mm 120mm
40mm
 400N
A B C
O
25
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa







Figura 41 – Esquema Exercício 15

16) (Adaptado de BEER et al., 2006, p.174) Para a viga e os carregamentos mostrados na
Figura 42, determine o intervalo de valores da distância a para os quais a reação no
ponto B não excede 225N dirigida para baixo ou 450N dirigida para cima.







Figura 42 – Esquema Exercício 16

17) (Adaptado de BEER et al., 2006, p.175) Um poste AB de 6m de comprimento é
colocado em um buraco em A e sustentado por três cabos (Figura 43). Sabendo que as
trações nos cabos BD e BE são 442N e 322N, respectivamente, determine (a) a tração
no cabo CD e (b) a reação no ponto A.









Figura 43 – Esquema Exercício 17

18) (Adaptado de BEER et al., 2006, p.175) Dada a estrutura da Figura 44, determine as
reações em A e C quando (a) α=0° e (b) α=30°.

10cm 5cm 15cm
7,5cm a
675N 675N
112,5N
A D C B
3,15m
2,10m
6m
2,8m
A
B
C
D
E
900mm 900mm
d
100N 200N 300N
A
B
26
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa








Figura 44 – Esquema Exercício 18

19) (Adaptado de BEER et al., 2006, p.175) Dada a estrutura da Figura 45, determine as
reações dos apoios em A e B quando (a) h=0 e (b) h=20cm.










Figura 45 – Esquema Exercício 19

20) (Adaptado de BEER et al., 2006, p.175) A alavanca BCD da Figura 46 é articulada no
ponto C e está ligada a uma haste de controle no ponto B. Determine: (a) Se P=200N,
a tração na haste AB e a reação em C e (b) a máxima força P que pode ser aplicada
com segurança em D se o valor máximo admissível da reação em C for 500N.












Figura 46 – Esquema Exercício 20
100cm
C
B
A
360N
360N
25cm
25cm
α
30cm

25cm

25cm

h

180N
 G
 A
 B
 60°

75mm
30mm
40mm
90°

D
C
B
A
27
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
3.5. Equilíbrio de um Corpo Rígido em Três Dimensões

No caso de um corpo rígido em três dimensões, deve-se utilizar as 6 (seis) equações de
equilíbrio para se obter as reações de apoio da estrutura.


(26)
ou
 (27)
Exemplo 9. (Adaptado de BEER et al., 2006, p.194) Uma escada de 20kg usada para
alcançar prateleiras altas em um depósito está apoiada por duas rodas flangeadas nos pontos A
e B montadas sobre um trilho e por uma roda no ponto C sem flange apoiada sobre um trilho
fixado na parede, Figura 47. Um homem de 80kg está em pé sobre a escada e inclina-se para a
direita. A linha de ação do peso combinado W do homem e da escada intercepta o piso no
ponto D. Determinar as reações em A, B e C.













Figura 47 – Esquema Exemplo 9

A B
C

D
0,9m
0,6m
0,6m
3m
0,3m
28
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Traçando o diagrama de corpo livre (Figura 48), têm-se:














Figura 48 – Diagrama de Corpo Livre Exemplo 9




Como a escada não está se movimentando, e (equilíbrio)z


x
y
D
D

0,9m
0,9 m
0,6m
0,6 m
0,6m
0,6 m
3m
0,3m
0,3 m


29
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa











Exemplo 10. (Adaptado de BEER et al., 2006, p.195) Uma placa de 1,5 x 2,4m de
massa específica uniforme pesa 1215N e é sustentada por uma rótula no ponto A e por dois
cabos nos pontos B e E (Figura 49). Determine a tração em cada cabo e a reação na rótula em
A.









Figura 49 – Esquema Exemplo 10

0,6m
2,4m
1,8m
1,2m
0,6m
0,9m
x
y
z
A
B
C
D
E
30
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Traçando o diagrama de corpo livre (Figura 50), têm-se:









Figura 50 – Diagrama de Corpo Livre Exemplo 10
































































C
A

0,6m
2,4m
1,8m
1,2m
0,6m
0,9m
x
y
z
B
D
E



G
31
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa














































































































32
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Exercícios Propostos

21) (Adaptado de BEER et al., 2006, p.200) A placa quadrada mostrada na Figura 51, de
200x200mm, tem uma massa de 25kg e é sustentada por três arames verticais nos
pontos A, B e C. Determine a tração em cada arame.










Figura 51 – Esquema Exercício 21

22) (Adaptado de BEER et al., 2006, p.202) A força de 4kN mostrada na Figura 52 atua
em uma lança de 3m no ponto C vinculada na rótula A e sustentada por dois cabos
presos em B. Determine a tração em cada cabo e a reação na rótula A.










Figura 52 – Esquema Exercício 22

23) (Adaptado de BEER et al., 2006, p.203) Uma lança de 2,4m de comprimento é segura
por uma rótula em C e por dois cabos (AD e BE) conforme mostra a Figura 23.
Determine a tração em cada cabo e a reação na rótula em C.

100mm
100mm
160mm
160mm
40mm
A
B
C x
y
z
1,8m
1,8m
1,8m
2,1m
1,2m
4kN
x
y
z
A
B
C
D
E
33
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa










Figura 53 – Esquema Exercício 23

24) (Adaptado de BEER et al., 2006, p.203) Resolva o problema anterior considerando
que a carga dada de 891N é substituída por duas cargas de 445,5N aplicadas nos
pontos A e B.

25) (Adaptado de BEER et al., 2006, p.203) No poste ABC, de 5,4m, atua uma força de
945N, tal como mostra a Figura 54. O poste é sustentado por uma rótula em A e por
dois cabos BD e BE. Para a=2,7m, determine a tração em cada cabo e a reação na
rótula A.











Figura 54 – Esquema Exercício 25

26) (Adaptado de BEER et al., 2006, p.204) A placa retangular mostrada na Figura 55,
tem uma massa de 15kg e é mantida na posição mostrada pelas dobradiças A e B e
pelo cabo DC. Considerando que a dobradiça em B não exerce qualquer empuxo axial
(isto é, a reação na direção x é igual a zero), determine a tração no cabo e as reações
nas dobradiças A e B.

1,2m
0,9m
0,3m
0,6m
1,8m
2,4m
891N
A
B
C D
E
x
y
z
2,7m
1,35m
2,7m
2,7m
1,35m
2,7m
945N
A
B
C
D
E
x z
y
F
1,85m
a
34
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa













Figura 55 – Esquema Exercício 26

27) (Adaptado de BEER et al., 2006, p.205) Uma placa retangular uniforme de 1282,5N é
sustentada na posição mostrada na Figura 56 pelas dobradiças A e B e pelo cabo DCE,
que passa por um gancho sem atrito em C. Considerando que a tração é a mesma em
ambas as partes do cabo, determine (a) a tração no cabo e (b) as reações nas
dobradiças A e B. Considere que a dobradiça em B não exerce qualquer empuxo axial.













Figura 56 – Esquema Exercício 27

300mm
80mm
200mm
250mm
40mm
40mm
A
B
C
D
x
y
z
57,5cm
22,5cm
37,5cm
56,25cm
7,5cm
7,5cm
A
B
E
C
x
y
z
D
35
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
28) (Adaptado de BEER et al., 2006, p.206) A estrutura mostrada na Figura 57 está
sustentada por três cabos e uma rótula em A. Determine tração em cada cabo e a
reação na rótula A.













Figura 57 – Esquema Exercício 28

29) (Adaptado de BEER et al., 2006, p.207) O elemento rígido ABF, em formato de L, é
sustentado por uma rótula em A e por três cabos (Figura 58). Para o carregamento
mostrado, determine a tração em cada cabo e a reação na rótula A.












Figura 58 – Esquema Exercício 29

A
I
280N
B
C
D
E
F
G
H
60mm
440mm
400mm
320mm
200mm
450mm
650mm
420mm
200mm
80mm 360N
x
y
z
60cm
60cm
30cm
33,75cm
O
540N
x
y
z
A
B
C
D
E
F
G
H
I
60cm
30cm
30cm
30cm
540N
45cm
36
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
4. Cargas Distribuídas sobre Vigas

Pode-se utilizar o conceito de centroides de uma superfície para resolver problemas de
cargas distribuídas. Seja a viga apresentada na Figura 59:







Figura 59 – Viga Submetida a um Carregamento Distribuído Qualquer




 (28)
observe que w.dx é equivalente ao elemento de área dA. Logo, a carga W equivale em
intensidade à área total A da superfície sob a curva de carga, ou seja:
 (29)
Substituindo a carga distribuída w por sua resultante W, é necessário se obter o ponto
P de aplicação desta carga W de tal forma a ter-se o mesmo momento em O. Observa-se então
a viga da Figura 60:







Figura 60 – Ponto de Aplicação da ForçaResultante W

Logo, é necessário se ter:
x dx

L
O B
x
y
w
dW=dA
L
O B
x
y
w

P
37
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
 (30)
como dw= wdx= dA e W= A, têm-se:





 (31)
Como a integral da equação (31) representa o momento de primeira ordem da região
delimitada por y=0, y=w, x=0 e x=L, obtêm-se que a distância é a posição do
centroide desta área.
Portanto, uma carga distribuída pode ser substituída por uma carga concentrada
aplicada no centroide da área delimitada por y=0, y=w, x=0 e x=L. Deve-se lembrar de que
esta substituição só pode ser utilizada para efeitos de cálculo das reações de apoio. Para
efeitos do cálculo dos esforços sobre a viga, deve-se utilizar o carregamento distribuído
original (desenho dos diagramas de esforços).

5. Forças sobre Superfícies Submersas








Figura 61 – Superfície Plana Genérica Submersa (Adaptado de BEER et al., 2006, p.249)

Dada uma placa retangular de comprimento L e largura b, submersa em um líquido
(Figura 61), pode-se escrever a força w distribuída sobre a superfície desta placa, como sendo:

(32)
sendo ρ= γ.h, γ o peso específico do líquido e h a distância da superfície livre do líquido ao
ponto onde está se medindo a pressão.
A resultante R das forças de pressão aplicadas sobre esta placa passará pelo centroide
C da área delimitada pelas forças de pressão.
Adotando uma superfície curva genérica submersa (Figura 62a), tem-se:
A
B
P
C
L
x
dx
w

38
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa






Figura 62 – Superfície Curva Geométrica Submersa

Desta forma, pode-se dizer que a resultante é igual à soma das ações das forças ,
 e (Figura 62b).

Exemplo 11. (Adaptado de BEER et at., 2006, p.250) Uma viga sustenta a carga
distribuída na Figura 63. (a) Determine a carga concentrada equivalente. (b) Determine as
reações nos apoios A e B.





Figura 63 – Esquema do Exemplo 11





Figura 64 – Diagrama de Corpo Livre Exemplo 11

Componente
Retângulo
Triângulo
9,0
9,0
3,0
4,0
27,0
36,0
Σ 18,0 - 63,0
Tabela 1 – Exemplo 11
500N/m
4500N/m
C A
B

A
B



(a) (b)



1500N/m1
4500N/m
6m6m
AA
BB
9000N
9000N
39
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa












Exemplo 12. (Adaptado de BEER et al., 2006, p.251) A Figura 65 mostra a seção
transversal de uma barragem de concreto. Considere uma seção da barragem com 1m de
largura e determine: (a) a resultante das forças de reação exercidas pelo solo a base AB da
barragem; (b) a resultante das forças de pressão exercidas pela água sobre a face BC da
barragem. Os pesos específicos do concreto e da água são, respectivamente, 24000N/m
3
 e
10000N/m
3
.





Figura 65 – Esquema do Exemplo 12

 Traçando o diagrama de corpo livre (Figura 66), obtêm-se:







Figura 66 – Diagrama de Corpo Livre Exemplo 12

a)





6,6m
2,7m 3m 1,5m
A B
C
Vértice
Parábolas
5,4m
D



6,6m
2,7m 3m 1,5m
A B
C
5,4m





40
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa

















b)



Figura 67 – Resultante faz Forças da Água Exemplo 12








Exercícios Propostos
30) (Adaptado de BEER et al., 2006, p.254) Para a viga e o carregamento mostrados nas
figuras, determine as reações de apoio da viga.

a.




Figura 68 – Esquema Exercício 30 (a)

600N/m
2400N/m
5,4m
A B


α

41
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
b.






Figura 69 – Esquema Exercício 30 (b)

31) (Adaptado de BEER et al., 2006, p.254) Determine as reações de apoio das vigas para
o carregamento dado:

a.





Figura 70 – Esquema Exercício 31 (a)
b.





Figura 71 – Esquema Exercício 31 (b)
c.





Figura 72 – Esquema Exercício 31 (c)
d.





Figura 72 – Esquema Exercício 31 (d)
1500N/m
3000N/m
1,2m
A B
1,8m 1,2m
C
2kN/m
1,8m
A B
1,2m
2,5kN/m
300N/m
1200N/m
6m
A B
Vértice
Parábola
C
3000N/m
0,9m
A B
2,7m
18N
B
200N/m
120mm
A
200mm 60mm
42
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
e.





Figura 73 – Esquema Exercício 31 (e)
f.







Figura 74 – Esquema Exercício 31 (f)

32) (Adaptado de BEER et al., 2006, p.255) Determine para a viga da Figura 75: (a) a
distância a tal que as reações verticais dos apoios A e B sejam iguais e (b) as reações
de apoio correspondentes.







Figura 75 – Esquema Exercício 32

33) (Adaptado de BEER et al., 2006, p.255) Determine as reações da viga para o
carregamento dado, quando w0=1,5kN/m.







Figura 76 – Esquema Exercício 33

B
1800N/m
600N/m
a
A
3,6m
1kN/m
2m
A
B
4m
2kN/m Parábolas
B
7500N/m
1500N/m
0,3m
A
Vértice
Parábola
2,4m 0,6m
50kN.m
1m
A B
3,5kN/m
6m 2m
C
w0
D
43
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
34) (Adaptado de BEER et al., 2006, p.255) Utilizando a Figura 76, determine (a) a carga
distribuída w0 na extremidade D da viga ABCD tal que a reação em B seja nula e (b) as
reações correspondentes em C.

35) (Adaptado de BEER et al., 2006, p.255) Uma viga de nivelamento AB sustenta três
cargas concentradas e repousa sobre o solo e sobre o topo de uma grande rocha
(Figura 77). O solo exerce uma carga distribuída para cima e a rocha exerce uma carga
concentrada RR tal como mostra a figura. Sabendo que wB=wA/2 determine os valores
de wA e RR correspondente ao equilíbrio.








Figura 77 – Esquema Exercício 35

Nos próximos problemas, utilize ρ=10
3
kg/m
3
 para a massa específica da água
doce e ρC=2,40x10
3
kg/m
3
para a massa específica do concreto.

36) (Adaptado de BEER et al., 2006, p.256) A seção transversal de uma barragem de
concreto está mostrada na Figura 78. Para uma seção de barragem de largura unitária,
determine: (a) as forças de reação exercidas pelo solo sobre a base AB da barragem,
(b) o ponto de aplicação da resultante das forças de reação da parte (a) e (c) a
resultante das forças de pressão exercidas pela água sobre a face BC da barragem.







Figura 78 – Esquema Exercício 36

37) (Adaptado de BEER et al., 2006, p.256) A seção transversal de uma barragem de
concreto está mostrada na Figura 79. Para uma seção de barragem de largura unitária,
determine: (a) as forças de reação exercidas pelo solo sobre a base AB da barragem,
(b) o ponto de aplicação da resultante das forças de reação da parte (a) e (c) a
resultante das forças de pressão exercidas pela água sobre a face BC da barragem.

15m
9m 6m 6m
18m
A
C
B
0,4m
A
1,8m 1,2m
wA
18kN 4kN 24kN
RR
0,5m 1,5mB
wB
44
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa








Figura 79 – Esquema Exercício 37

38) (Adaptado de BEER et al., 2006, p.256) A lateral AB de um tanque aberto mede
2,7x3,6m, está articulada no fundo em A e é mantida no lugar por meio de uma barra
fina BC (Figura 80). O tanque é cheio lentamente com glicerina, cujo peso específico é
de 13000N/m
3
. Determine a força T na barra e as reações na articulação após o
enchimento do tanque a uma profundidade de 2,4m.






Figura 80 – Esquema Exercício 38

7,2m
5,4m
4,8m 3,6m 1,8m
A B
C
D
Parábolas
Vértice
Vértice

2,7m
2,4m
A
B C
45
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Bibliografia Consultada

BEER, F. P.; JOHNSTON, R.; EISENBERG, E. R. Mecânica Vetorial Para
Engenheiros – Estática. 7.ed., Pearson Education, 2006.
BEER, F. P.; JOHNSTON, R. Resistência dos Materiais. 3.ed., Pearson Education,
1995.
GERE, J. M. Mecânica dos Materiais. Editora Pioneira Thomson Learning, São
Paulo 7.ed., 2010.
POPOV, E. P. Introdução a Mecânica dos Sólidos. Editora Blücher, São Paulo,
1978.
SHAMES, I. H. Estática e Dinâmica: Mecânica para Engenharia. V.1 e 2, Pearson
Education, 2002.

46
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
Respostas dos Exercícios Propostos
1.

2.
a.
b.
c.
3.
a.
b.
4.
a.
b.
c.
5.
a.
b.
c.
6.

7.
a.
b.
c.
d.
e.
8.
a.
b.


47
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
9.
a.
b.
10.
a.
b.
c.
11.
a.
b.
c.
12.
a.
b.
13.

14.

15.

16.

17.
a.
b.
18.
a. °
b.
19.
a.
b.
48
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
20.
a.
b.
21.

22.


23.
a.
b.
24.
a.
b.
25.
a.
b.
26.



27.
a.
b.
28.


29.
49
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa


30.
a.
b.
31.
a.
b.
c.
d.
e.
f.
32.
a.
b.
33.

34.
a.
b.
35.


36.
a.
b. c.
37.
a.
b. c.
38.
50
Equilíbrio de um Corpo Rígido

Professor Rogério Simões
Acadêmica Ana Flavia Costa
