Iniciado em domingo, 19 mai 2024, 07:24
Estado Finalizada
Concluída em domingo, 19 mai 2024, 07:39
Tempo
empregado
15 minutos 29 segundos
Avaliar 8,00 de um máximo de 10,00(80%)
Questão 1
Correto
Atingiu 1,00 de 1,00
“O princípio de funcionamento do micrômetro é parecido com o do sistema parafuso e porca. Portanto, há uma porca �xa e um
parafuso móvel que, se der uma volta completa, provocará um descolamento igual ao seu passo.” (LINCK, C. Fundamentos de
metrologia. 2. ed. Porto Alegre: SAGAH, 2017, p. 64.)

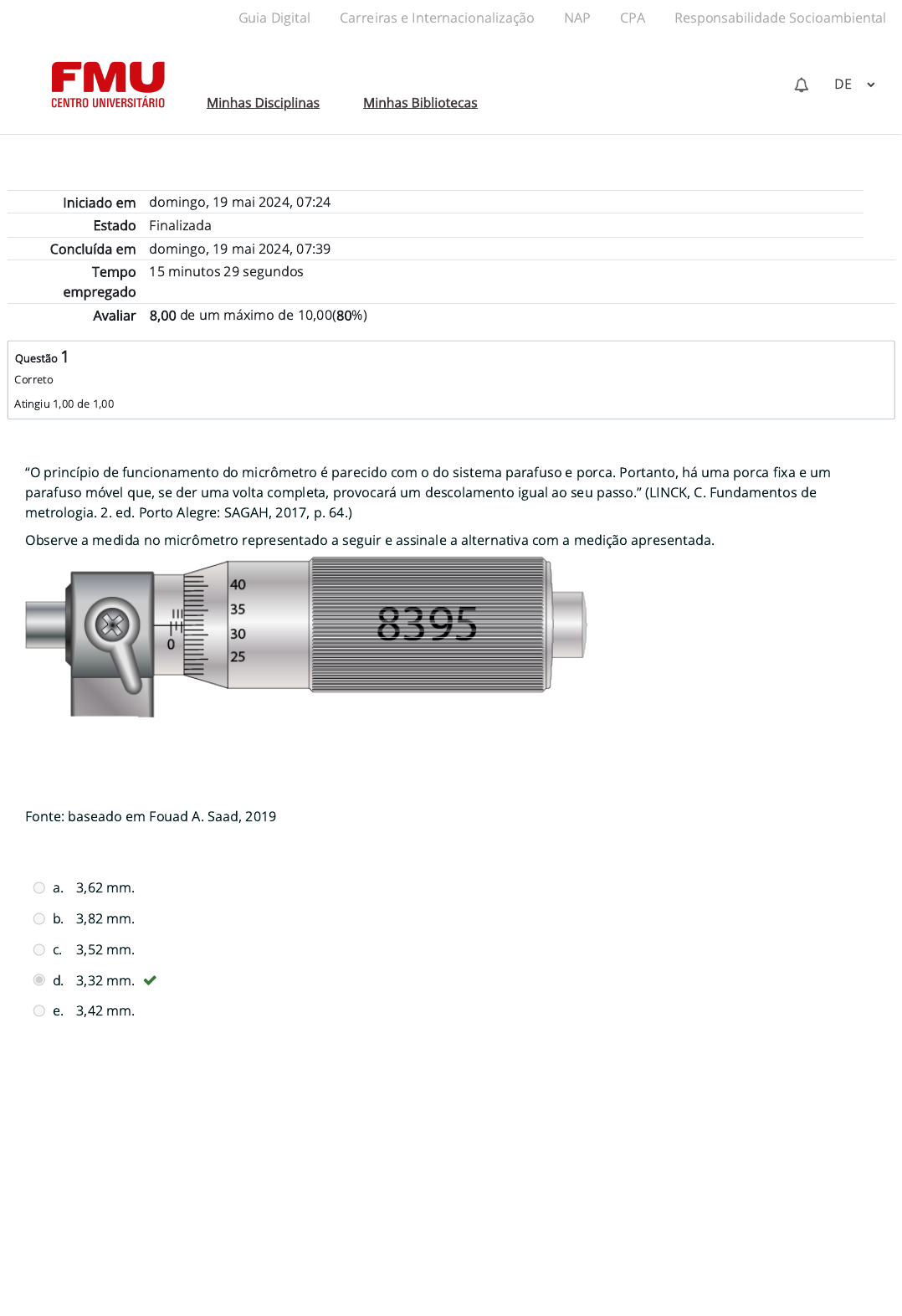

Observe a medida no micrômetro representado a seguir e assinale a alternativa com a medição apresentada.
Fonte: baseado em Fouad A. Saad, 2019
a. 3,62 mm.
b. 3,82 mm.
c. 3,52 mm.
d. 3,32 mm. 
e. 3,42 mm.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 2
Correto
Atingiu 1,00 de 1,00
“Trata-se de um instrumento de medição constituído por uma �ta de aço, �bra ou tecido, graduada em uma ou em ambas as faces, no
sistema métrico e/ ou no sistema inglês, ao longo de seu comprimento, com traços transversais. Em geral, a �ta está acoplada a um
estojo ou suporte dotado de um mecanismo que permite recolher a �ta de modo manual ou automático. Tal mecanismo, por sua vez,
pode ou não ser dotado de trava.” (SCARAMBONI, A. Telecurso 2000: curso pro�ssionalizante–Mecânica: Metrologia. Rio de Janeiro:
Fundação Roberto Marinho, 2003, p. 9.)
O trecho acima refere-se a qual instrumento de medida linear?
a. Paquímetro.
b. Trena. 
c. Régua sem encosto.
d. Goniômetro.
e. Régua rígida.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 3
Incorreto
Atingiu 0,00 de 1,00
Considere a régua graduada da �gura abaixo. Ela possui um comprimento total de 50 centímetros. Uma pessoa decide medir o
comprimento do próprio pé com este instrumento de medida. Assinale a alternativa em que o resultado encontrado para tal medição
está melhor representado.
Fonte: Baseado em K.32 Stock, Shutterstock, 2019.
a.
b.
c.
d.
e. 
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 4
Correto
Atingiu 1,00 de 1,00
Questão 5
Correto
Atingiu 1,00 de 1,00
Os paquímetros são instrumentos constituídos de diversas partes, entre elas as escalas �xas, que no sistema métrico decimal
apresentam-se em milímetros, ou ainda, no sistema métrico inglês, em polegadas. O paquímetro possui ainda uma escala móvel, a
qual recebe o nome de nônio ou vernier.
A resolução do paquímetro é determinada através das divisões da escala do nônio. Para paquímetros com um nônio que apresenta
10, 20 e 50 divisões, suas resoluções são, respectivamente:
a. 0,1 cm; 0,05 cm; 0,2 cm.
b. 0,01 cm; 0,5 cm; 0,2 cm.
c. 0,1 mm; 0,05 mm; 0,02 mm. 
d. 0,01 mm; 0,5 mm; 0,2 mm.
e. 0,1 mm; 0,05 cm; 0,02 mm.
“Um dispositivo qualquer que tenha em seu corpo graduações com distâncias conhecidas e igualmente espaçadas é a base para
medições diretas de comprimento. Em geral, os instrumentos que usam esse tipo de construção não requerem meios auxiliares ou
processos para efetuarem medidas diretas.” (DE LIRA, F. A. Metrologia dimensional-Técnicas de Medição e instrumentos para controle
e fabricação industrial. São Paulo: Érica, 2015, p. 41.)
Réguas graduadas, trenas e metros articulados são instrumentos de medida que:
a. são fabricados somente em aço inoxidável.
b. apresentam escalas graduadas somente no sistema métrico inglês.
c. não necessitam cuidados referentes a conservação física.
d. possuem incerteza associada igual a na casa dos centésimos de milímetros.
e. realizam medidas do tipo lineares. 
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 6
Correto
Atingiu 1,00 de 1,00
Questão 7
Correto
Atingiu 1,00 de 1,00
“O cursor ajusta-se à régua e permite sua livre movimentação, com um mínimo de folga. Ele é dotado de uma escala auxiliar, chamada
de nônio ou vernier. Esta escala permite a leitura de frações da menor divisão da escala �xa.” (LINCK, C. Fundamentos de metrologia.
2. ed. Porto Alegre: SAGAH, 2017, p. 51.)
As a�rmativas abaixo listam algumas partes constituintes do paquímetro.
1. Orelha �xa, encosto �xo, escala �xa;
2.  Encosto de 90º, escala móvel, trava;
III. Orelha móvel, escala �xa, haste de profundidade;
IV. Nônio, haste de profundidade, articulação;
V. Orelha �xa, haste de profundidade, trava.
Quais a�rmativas apresentam somente partes de um paquímetro?
a. II, III, V. 
b. I, III, IV, V.
c. I, II, III, IV, V.
d. II, III, IV.
e. II, IV, V.
“A peça de trabalho é colocada de forma apropriada entre os bicos de medição ou penetrada pela haste do medidor de profundidade.
O retentor é liberado e a lâmina móvel é empurrada de encontro à peça de trabalho com pressão moderada. A leitura é realizada
localizando o traço zero no vernier.” (TOGINHO FILHO, D. O.; ZAPAROLI, F. V. D.; PANTOJA, J. C. S. Uso do Paquímetro. Catálogo de
Experimentos do Laboratório Integrado de Física Geral. Departamento de Física da UEL. 2010, p. 2. Disponível em
<http://www.uel.br/pessoal/inocente/pages/arquivos/05-Uso%20do%20Paquimetro.pdf>. Acesso em: 24/09/2019).
O procedimento de medição relatado no texto diz respeito a qual instrumento de medida?
a. Paquímetro. 
b. Metro articulado.
c. Relógio comparador.
d. Goniômetro.
e. Régua graduada.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
http://www.uel.br/pessoal/inocente/pages/arquivos/05-Uso%20do%20Paquimetro.pdf
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 8
Correto
Atingiu 1,00 de 1,00
Questão 9
Correto
Atingiu1,00 de 1,00
“Jean Louis Palmer apresentou, pela primeira vez, um micrômetro para requerer sua patente. O instrumento permitia a leitura de
centésimos de milímetro, de maneira simples. Com o decorrer do tempo, o micrômetro foi aperfeiçoado e possibilitou medições mais
rigorosas e exatas do que o paquímetro.” (SCARAMBONI, A. Telecurso 2000: curso pro�ssionalizante–Mecânica: Metrologia. Rio de
Janeiro: Fundação Roberto Marinho, 2003, p. 1).
As a�rmativas abaixo listam algumas partes constituintes do micrômetro.
1. Tambor, bainha, arco;
2. Bainha, arco, fuso;
III. Orelha móvel, cilindro, trava;
IV. Haste de profundidade, trava, cilindro;
V. Fuso, haste de profundidade, trava.
Quais a�rmativas apresentam somente partes de um micrômetro?
a. I, III, IV.
b. I, II, III, IV, V.
c. II, IV, V.
d. I, II. 
e. III, IV.
“O relógio é formado por uma ponta de contato que toca na peça e um fuso com cremalheira acoplado a um conjunto de
engrenagens. O mostrador é giratório com indicação de uma volta completa do ponteiro e um indicador adicional para contagem do
número de voltas. Como o mostrador é giratório, o zero do ponteiro pode ser ajustado na escala principal, facilitando o uso sem
necessidade de pré-cargas.” (DE LIRA, F. A. Metrologia dimensional-Técnicas de Medição e instrumentos para controle e fabricação
industrial. São Paulo: Érica, 2015, p. 111.)
Observe as características listadas nas a�rmativas abaixo.
1. São encontrados na forma analógica e digital;
2. São constituídos de cilindros e travas;
III. Possuem mostrador giratório;
IV. Permitem identi�cação da diferença de pequenas distâncias;
V. São encontrados somente na forma analógica.
Quais a�rmativas apresentam características referentes aos relógios comparadores?
a. II, IV, V.
b. II, IV.
c. IV, V.
d. I, III, IV. 
e. I, IV.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 10
Incorreto
Atingiu 0,00 de 1,00
Observe a �gura a seguir, que contém uma imagem ampliada da escala de um micrômetro e apresenta a marcação de uma medida de
um objeto qualquer. Assinale a alternativa em que a leitura da marcação apresentada está indicada.
Fonte: baseado em Fouad A. Saad, 2019.
a. 21,79 mm. 
b. 21,29 mm.
c. 22,0 mm.
d. 22, 29 mm.
e. 21,50 mm.
