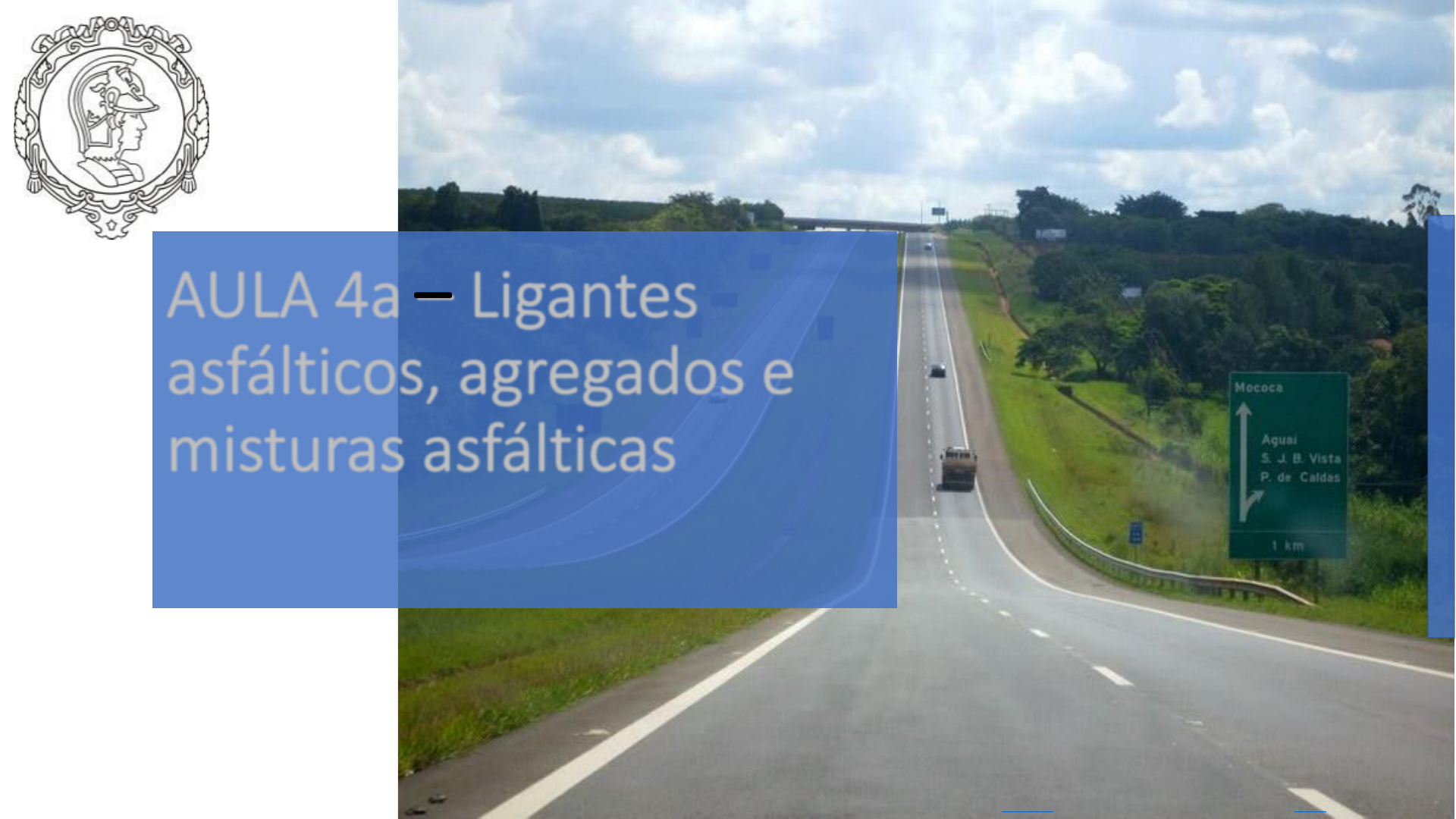

AULA 4a – Ligantes
asfálticos, agregados e
misturas asfálticas
PTR 3322 - Pavimentação Rodoviária
Profa. Kamilla Vasconcelos
Profa. Dra. Liedi Bernucci
Esta Foto de Autor Desconhecido está licenciado em CC BY
UNIVERSIDADE DE SÃO PAULO
ESCOLA POLITÉCNICA
DEPARTAMENTO DE ENGENHARIA DE
TRANSPORTES
https://mococa24horas.blogspot.com/2013/11/sp-340-entre-as-melhores-estradas-do.html
https://creativecommons.org/licenses/by/3.0/
Prof. Kamilla Vasconcelos 2
Introdução
LOCAL MATERIAIS
PROJETO
PAVIMENTO
CONSTRUÇÃO MANUTENÇÃO
Prof. Kamilla Vasconcelos 3
Introdução
Pavimento asfáltico
Prof. Kamilla Vasconcelos 4
Introdução
MATERIAIS CONDIÇÕES CLIMÁTICAS
• REVESTIMENTO
• BASE
• SUBBASE
• REFORÇO DO SUBLEITO
• SUBLEITO
• TEMPERATURA
• CHUVA / UMIDADE
Prof. Kamilla Vasconcelos 5
Introdução
Ligantes Asfálticos
Esta Foto de Autor Desconhecido está licenciado em CC BY
UNIVERSIDADE DE SÃO PAULO
ESCOLA POLITÉCNICA
DEPARTAMENTO DE ENGENHARIA DE
TRANSPORTES
https://mococa24horas.blogspot.com/2013/11/sp-340-entre-as-melhores-estradas-do.html
https://creativecommons.org/licenses/by/3.0/
Introdução
7
Brasil: cerca de 95% das estradas
pavimentadas são de revestimento
asfáltico
CAP: Cimento asfáltico de petróleo
Asfaltos naturais x provenientes de
destilação
Prof. Kamilla Vasconcelos
Introdução
9Prof. Kamilla Vasconcelos
Introdução
10Prof. Kamilla Vasconcelos
Introdução
11
Introdução
12
Introdução
13
Introdução
Prof. Kamilla Vasconcelos 14
EFEITO DA
 TEMPERATURA
EFEITO DO
TEMPO/FREQUÊNCIA
Introdução
Prof. Kamilla Vasconcelos 15
MATERIAL VISCOELÁSTICO
EFEITO DO TEMPO E DA TEMPERATURA
Material viscoelástico
Prof. Kamilla Vasconcelos 16
Introdução
ELÁSTICO
Antes Durante Depois
Carga
Pneu
Deformação
Recuperável
+
VISCOSO
Antes Durante Depois
Carga
Pneu
Deformação
Não-Recuperável
Tipos de ligantes asfálticos
Checar no livro Pavimentação Asfáltica as
principais características de cada tipo de
ligante asfáltico
18
Ligante Asfáltico
Os tipos de ligantes asfálticos existentes no mercado brasileiro são denominados:
(a) cimentos asfálticos de petróleo – CAP;
(b) asfaltos diluídos – ADP;
(c) emulsões asfálticas – EAP;
(d) asfaltos oxidados ou soprados de uso industrial;
(e) asfaltos modificados por polímero (AMP) ou por borracha de pneus (AMB);
(f) agentes rejuvenescedores (AR e ARE).
Ligantes alternativos
Prof. Kamilla Vasconcelos 19
P
ro
ce
ss
o
s
te
rm
o
q
u
ím
ic
o
s
Métodos Up-
grading
Prof. Kamilla Vasconcelos 21
Especificação brasileira
Características Unidade
Limites Métodos
CAP 30-45 CAP 50-70 CAP 85-100 CAP 150-200 ABNT ASTM
Penetração (100g, 5s, 25, oC) 0,1mm 30 a 45 50 a 70 85 a 100 150 a 200 NBR 6576 D 5
Ponto de Amolecimento oC 52 46 43 37 NBR 6560 D 36
Viscosidade Saybolt-Furol
ssf NBR 14950 E 102
a 135oC 192 141 110 80
a 150oC 90 50 43 36
a 177oC 40 a 150 30 a 150 15 a 60 15 a 60
Viscosidade Brookfield
cP NBR 15184 D 4402
a 135oC, SP 21, 20rpm mín 374 274 214 155
a 150oC, SP 21, mín 203 112 97 81
a 177oC, SP 21 mín 76 a 285 57 a 285 28 a 114 28 a 114
Índice de Susceptibilidade Térmica
(-1,5) a
(+0,7)
(-1,5) a
(+0,7)
(-1,5) a (+0,7) (-1,5) a (+0,7) - -
Ponto de Fulgor mín. oC 235 235 235 235 NBR 11341 D 92
Solubilidade em tricloroetileno, mín % massa 99,5 99,5 99,5 99,5 NBR 14855 D 2042
Ductilidade a 25 oC, mín. cm 60 60 100 100 NBR 6293 D 113
22
Especificação brasileira
Especificação brasileira
Prof. Kamilla Vasconcelos 23
Ensaio de penetração
Exemplo de equipamento
manual de medida de
penetração e esquema de
ensaio
Especificação brasileira
Prof. Kamilla Vasconcelos 25
Ensaio de viscosidade
Equipamento Saybolt-Furol de ensaio de viscosidade e esquema do seu interior
Viscosidade Saybolt-Furol
• Muito utilizado no Brasil
• Medida empírica
• Sem especificação fora do país
• 135°C
• Segundo Saybolt Furol (SSF)
Especificação brasileira
Prof. Kamilla Vasconcelos 26
Ensaio de viscosidade
Equipamento Brookfield para medida de viscosidade de ligantes asfálticos
Viscosímetro Brookfield
Especificação brasileira
Prof. Kamilla Vasconcelos 27
Ensaio de ponto de amolecimento
Equipamento automático
e manual para medida do
ponto de amolecimento
do ligante asfáltico
Estimativa de
suscetibilidade
térmica
Especificação brasileira
Prof. Kamilla Vasconcelos 28
Ensaio de durabilidade
Envelhecimento do
ligante durante a
mistura com o
agregado em usina,
estocagem,
transporte, aplicação
em campo e durante
vida de serviço
(Whiteoak, 1980
apud Shell, 2003)
Especificação brasileira
29
Ensaio de durabilidade
Razões para o uso do asfalto modificado
Prof. Kamilla Vasconcelos 30
Ligante asfáltico modificado
• Rodovias com alto volume de tráfego (ex.: corredores de ônibus)
• Melhoria da resistência à formação de trilhas de roda e ao trincamento por fadiga
• Aumento da coesividade e adesividade
• Criação de membranas de proteção das camadas superficiais de reflexão de trincas
• Revestimento de pontes para diminuir suscetibilidade térmica e aumenta resistência à flexão
31
Especificação brasileira – Asfalto modificado
Especificação brasileira
Prof. Kamilla Vasconcelos 32
ASTM D 6084
ABNT NBR 14756/2004
4°C ou 25°C
5 cm/min
200 mm de estiramento e secciona-se o fio de ligante
Retorno após 60 min
Recuperação elástica ou retorno elástico
Prof. Kamilla Vasconcelos 34
Asfalto-borracha
BORRACHA MOíDA
PROCESSO ÚMIDO
PROCESSO SECO
Asfalto-borracha
Exemplo de maior consistência do asfalto-borracha no momento da usinagem
Prof. Kamilla Vasconcelos 35
Estocável (terminal blending) e não-
estocável (continuous blending)
No processo úmido, o pó de pneu
representa de 15 a 20% da massa de
ligante, ou menos que 1,5% da massa
total da mistura
Asfalto-borracha
Especificações dos Cimentos Asfálticos de Petróleo Modificados por Borracha Moída
de Pneus – Asfalto-borracha – ANP, 2008
Prof. Kamilla Vasconcelos 36
Emulsões asfálticas
Prof. Kamilla Vasconcelos 37
• Dispersão do CAP em água
com o uso de emulsificante e
energia mecânica
• Existem vários tipos,
identificadas pelo tempo de
ruptura, pela carga da
partícula e pela finalidade
• Devem ser usadas
preferencialmente as
catiônicas
Agregados
Prof. Kamilla Vasconcelos 38
Qualidade equipamentos
estocagem
maciço
Agregados - Fracionamento
Prof. Kamilla Vasconcelos 39
Agregados - Estocagem
Prof. Kamilla Vasconcelos 40
Agregados - Estocagem
Prof. Kamilla Vasconcelos 41
Agregados - Estocagem
Prof. Kamilla Vasconcelos 42
Agregados – Porcentagem de faces fraturadas
Prof. Kamilla Vasconcelos 43
0% fraturado 100% com 2 ou mais
faces fraturadas
Misturas asfálticas
Prof. Kamilla Vasconcelos 44
Misturas asfálticas
Prof. Kamilla Vasconcelos 45
Ligante Agregado
Desempenho
Qual
proporção?
Misturas asfálticas
Prof. Kamilla Vasconcelos 47
Subleito
DEFORMAÇÃO
PERMANENTE
Misturas asfálticas
Prof. Kamilla Vasconcelos 48
TRINCAMENTO
POR FADIGA
Subleito
Misturas asfálticas - Dosagem
Prof. Kamilla Vasconcelos 49
Misturas asfálticas - Dosagem
Prof. Kamilla Vasconcelos 50
É necessário entender a volumetria para definir o “teor ótimo” de asfalto – ver no livro!
Procedimento Marshall
51
Misturas asfálticas - Dosagem
T% T + 0,5%c T + 1,0%T - 0,5%T - 1,0%
Essa compactação (por impacto) simula a compactação da mistura em campo?
Determinação do teor de projeto
Prof. Kamilla Vasconcelos 53
Misturas asfálticas - Dosagem
4,0 4,5 5,0 5,5 6,0 6,5 7,0
VV
RBV
Fluência
DAP
Estabilidade
Teor de Ligante
Exercício 4
Prof. Kamilla Vasconcelos 54
Especificação brasileira – Misturas asfálticas
i) O percentual de cada agregado e a granulometria final da combinação de agregados
Exercício 4
Prof. Kamilla Vasconcelos 55
Especificação brasileira – Misturas asfálticas
i) O percentual de cada agregado e a granulometria final da combinação de agregados
BRITA 1
PEDRIS
CO
PÓ DE
PEDRA
Cal CH
"I"
Projeto de
dosagemCBUQ 19
ASTM mm 30 29 40 1 100 Lim. Inf. SPV 19 Lim. Sup SPV 19
1" 25,0 100,0 100,0 100,0 100,0 100,0 100 100
3/4" 19,0 99,4 100,0 100,0 100,0 99,8 90 100
1/2" 12,5 41,7 100,0 100,0 100,0 82,5 68 88
3/8" 9,5 6,0 94,8 100,0 100,0 70,3 57 77
Nº 4 4,8 1,3 18,3 78,6 100,0 38,1 36 51
Nº 10 2,0 1,1 1,6 57,8 100,0 24,9 21 30
Nº 40 0,4 1,1 1,2 29,3 94,0 13,3 8 15
Nº 80 0,2 1,0 1,2 17,3 88,0 8,4 4 11
Nº 200 0,1 0,8 1,0 9,3 84,0 5,1 2 8
Peneiras Faixa Especificada
Não há somente 1 solução!!!!!!
Exercício 4
Prof. Kamilla Vasconcelos 56
Especificação brasileira – Misturas asfálticas
ii) O cálculo dos parâmetros volumétricos para todos os teores de
CAP testados e o gráfico resumo do VV, VAM e RBV
Densidade relativa aparente do
agregado (𝑮𝒔𝒃)
Razão entre a massa específica
aparente do agregado e a massa
específica da água destilada a uma
dada temperatura. É adimensional e
obtida conforme as normas DNIT 413
– ME, para agregados graúdos, e
DNIT 411 – ME, para agregados
miúdos.
Massa específica aparente da
combinação de agregados:
Gsb = 2,715
Exercício 4
Prof. Kamilla Vasconcelos 57
Especificação brasileira – Misturas asfálticas
ii) O cálculo dos parâmetros volumétricos para todos os teores de
CAP testados e o gráfico resumo do VV, VAM e RBV
Densidade relativa aparente da
mistura asfáltica compactada (𝑮𝒎𝒃)
Razão entre a massa de um corpo de
prova e a massa de igual volume de
água por ele ocupado, ambas à
temperatura de ensaio
(adimensional). É obtida conforme a
norma DNIT 428 – ME.
Densidade relativa máxima medida
da mistura asfáltica solta (𝑮𝒎𝒎)
Razão entre a massa da mistura
asfáltica não compactada (solta) e a
massa da água ocupando o mesmo
volume, ambas à temperatura
padronizada do ensaio. É
adimensional e obtida conforme a
norma DNIT 427 – ME
Exercício 4
Prof. Kamilla Vasconcelos 58
Especificação brasileira – Misturas asfálticas
ii) O cálculo dos parâmetros volumétricos para todos os teores de
CAP testados e o gráfico resumo do VV, VAM e RBV
Volume de vazios da mistura asfáltica
compactada (𝑽𝒗)
Volume total de espaços não
preenchidos entre as partículas de
agregado recobertas com ligante
asfáltico em uma mistura asfáltica
compactada (volume de ar). Expresso
em porcentagem e obtido através de
cálculo específico.
Volume de vazios (com ar)
Vv =(𝐺𝑚𝑚−𝐺𝑚𝑏)/𝐺𝑚𝑚
Exercício 4
Prof. Kamilla Vasconcelos 59
Especificação brasileira – Misturas asfálticas
ii) O cálculo dos parâmetros volumétricos para todos os teores de
CAP testados e o gráfico resumo do VV, VAM e RBV
Vazios no agregado mineral da mistura
asfáltica compactada (𝑽𝑨𝑴)
Espaços vazios entre as partículas de
agregado da mistura compactada,
incluindo o volume de vazios com ar e o
volume de ligante asfáltico efetivo.
Expresso em porcentagem e obtido
através de cálculo específico..
VAM=(𝑉𝑣+𝑉𝐶𝐵)=100−((𝐺𝑚𝑏/𝐺𝑠𝑏)𝑥𝑃s)
Ps =100 −%𝐶𝐴𝑃= "porcentagem total de
agregados na mistura asfáltica"
VCB = vazios cheios de betume
Exercício 4
Prof. Kamilla Vasconcelos 60
Especificação brasileira – Misturas asfálticas
ii) O cálculo dos parâmetros volumétricos para todos os teores de
CAP testados e o gráfico resumo do VV, VAM e RBV
Relação betume vazios da mistura
asfáltica compactada (𝑹𝑩𝑽)
Razão entre o volume de ligante
asfáltico efetivo e os vazios no
agregado mineral. Expresso em
porcentagem e obtido através de
cálculo específico.
Relação Betume Vazio
RBV =100 (𝑉𝐴𝑀−𝑉𝑣)/ 𝑉𝐴𝑀)
Exercício 4
Prof. Kamilla Vasconcelos 61
Especificação brasileira – Misturas asfálticas
Exercício 4
Prof. Kamilla Vasconcelos 62
Especificação brasileira – Misturas asfálticas
% CAP
Porcentagem
de Vazios
(%VV)
Vazios do
Agreg.
Mineral
(%VAM)
Relação
Betume Vazios
(%RBV)
Mínimo 3,0% 13,0% 65,0%
Máximo 5,0% 15,0% 75,0%

Exercício 4
Prof. Kamilla Vasconcelos 63
Especificação brasileira – Misturas asfálticas
iii) A explicação de como foi encontrado o teor de projeto de asfalto
Teor de projeto de CAP ~ 4,4%
Para Vv = 4% (e 65% ≤ RBV ≤ 75%)
Misturas asfálticas - Dosagem
64
Obrigada
PTR 3322 - Pavimentação Rodoviária
Profa. Kamilla Vasconcelos
Profa. Dra. Liedi Bernucci
Esta Foto de Autor Desconhecido está licenciado em CC BY
UNIVERSIDADE DE SÃO PAULO
ESCOLA POLITÉCNICA
DEPARTAMENTO DE ENGENHARIA DE
TRANSPORTES
https://mococa24horas.blogspot.com/2013/11/sp-340-entre-as-melhores-estradas-do.html
https://creativecommons.org/licenses/by/3.0/
	Slide 1: AULA 4a – Ligantes asfálticos, agregados e misturas asfálticas
	Slide 2: Introdução
	Slide 3: Introdução
	Slide 4: Introdução
	Slide 5: Introdução
	Slide 6: Ligantes Asfálticos
	Slide 7: Introdução
	Slide 9: Introdução
	Slide 10: Introdução
	Slide 11: Introdução
	Slide 12: Introdução
	Slide 13: Introdução
	Slide 14: Introdução
	Slide 15: Introdução
	Slide 16: Introdução
	Slide 18: Tipos de ligantes asfálticos
	Slide 19: Ligantes alternativos
	Slide 21: Especificação brasileira
	Slide 22: Especificação brasileira
	Slide 23: Especificação brasileira
	Slide 25: Especificação brasileira
	Slide 26: Especificação brasileira
	Slide 27: Especificação brasileira
	Slide 28: Especificação brasileira
	Slide 29: Especificação brasileira
	Slide 30: Ligante asfáltico modificado
	Slide 31: Especificação brasileira – Asfalto modificado
	Slide 32: Especificação brasileira
	Slide 34: Asfalto-borracha
	Slide 35: Asfalto-borracha
	Slide 36: Asfalto-borracha
	Slide 37: Emulsões asfálticas
	Slide 38: Agregados
	Slide 39: Agregados - Fracionamento
	Slide 40: Agregados - Estocagem
	Slide 41: Agregados - Estocagem
	Slide 42: Agregados - Estocagem
	Slide 43: Agregados – Porcentagem de faces fraturadas
	Slide 44: Misturas asfálticas
	Slide 45: Misturas asfálticas
	Slide 47: Misturas asfálticas
	Slide 48: Misturas asfálticas
	Slide 49: Misturas asfálticas - Dosagem
	Slide 50: Misturas asfálticas - Dosagem
	Slide 51: Misturas asfálticas - Dosagem
	Slide 53: Misturas asfálticas - Dosagem
	Slide 54: Especificação brasileira – Misturas asfálticas
	Slide 55: Especificação brasileira – Misturas asfálticas
	Slide 56: Especificação brasileira – Misturas asfálticas
	Slide 57: Especificação brasileira – Misturas asfálticas
	Slide 58: Especificação brasileira – Misturas asfálticas
	Slide 59: Especificação brasileira – Misturas asfálticas
	Slide 60: Especificação brasileira – Misturas asfálticas
	Slide 61: Especificação brasileira – Misturas asfálticas
	Slide 62: Especificação brasileira – Misturas asfálticas
	Slide 63: Especificação brasileira – Misturas asfálticas
	Slide 64: Misturas asfálticas - Dosagem
	Slide 65: Obrigada
