ORIENTAÇÃO NO ESPAÇO E
ESCALA
GEOGRAFIA
Prof. Diego Júlio
FORMA DA TERRA
Rotação é movimento onde a Terra gira em
torno de seu próprio eixo.  Origina os dias e
noites.
 Velocidade média de 1.007 km por hora.
O movimento de translação é aquele que o
planeta Terra realiza ao redor do Sol, tempo
necessário para completar uma volta ao
redor do Sol é de 365 dias, 5 horas e cerca
de 48 minutos.
Movimentos da Terra
Solstício é um acontecimento
astronômico que significa o início do
Verão ou do Inverno. É a época do ano
em que o Sol incide com maior
intensidade em um dos dois hemisférios.
Equinócio significa o momento exato que
marca o início da primavera ou do
outono, em que o sol incide com maior
intensidade sobre as regiões que estão
localizadas próximo à linha do equador.

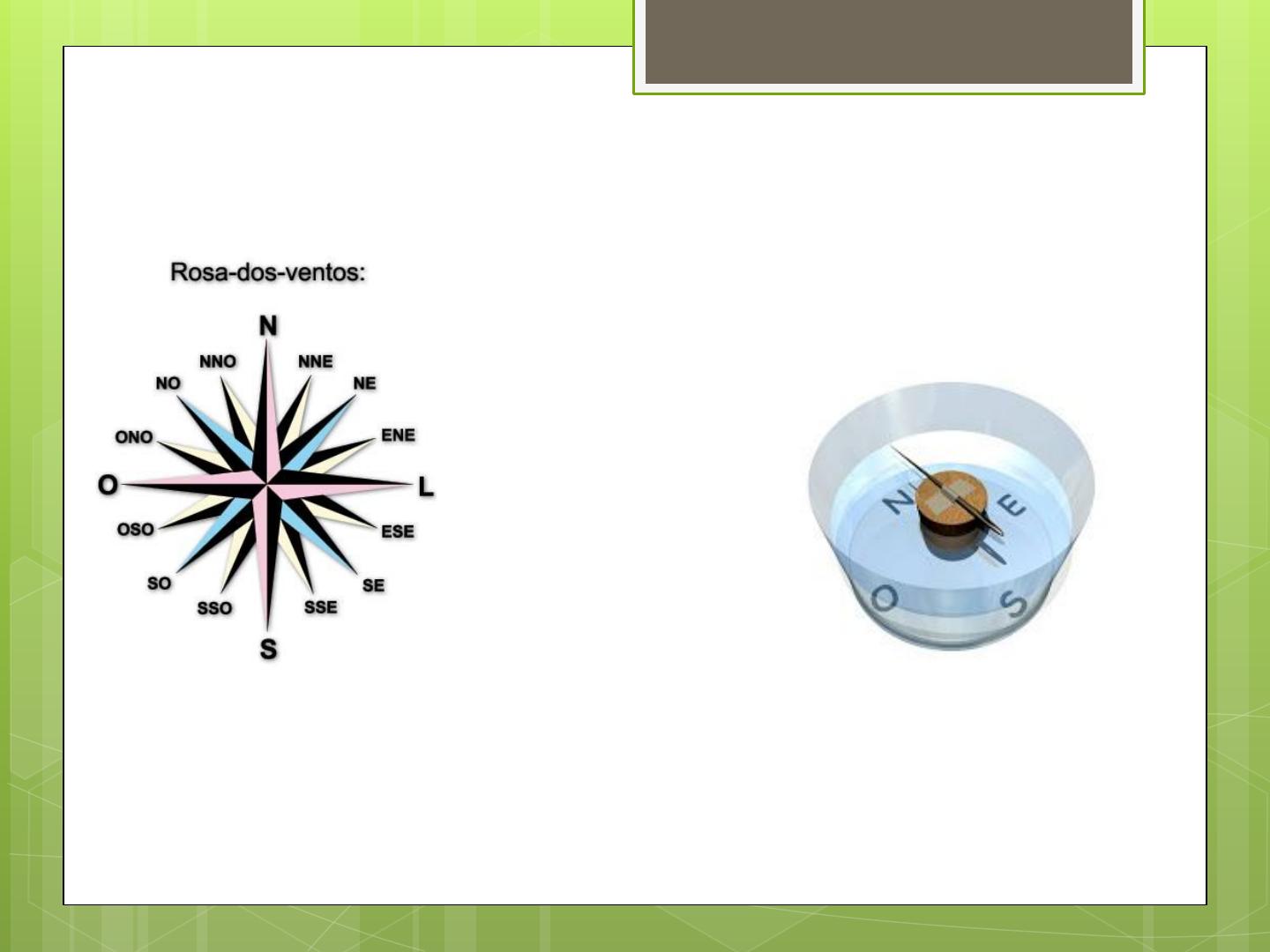

ROSA DOS VENTOS
MEIOS DE ORIENTAÇÃO
COORDENADAS GEOGRÁFICAS
São linhas imaginárias que cortam o planeta
Terra nos sentidos horizontal (PARALELOS) e
vertical (MERIDIANOS), servindo para a
localização de qualquer ponto na superfície
terrestre.
Paralelos: São linhas imaginárias que circulam
o globo na horizontal, podem variar de 0º a 90º
para Norte ou Sul.
Meridianos: São linhas imaginárias que ligam
um polo ao outro, podem variar de 0º a 180º
para Leste ou Oeste.
Latitude (Paralelos)
Longitude (Meridianos)
É o afastamento em graus em
relação a linha do Equador,
medida em graus.
É o afastamento em graus em
relação ao meridiano de
greenwich, medida em graus.
FUSO HORÁRIO
As zonas horárias ou fusos horários são cada
uma das vinte e quatro áreas em que se divide
a Terra e que seguem a mesma definição de
tempo.
Os fusos horários geralmente estão centrados
nos meridianos das longitudes.
15º = 1 FUSO = 1 HORA
MAPA
   Representação de uma
área geográfica ou parte da
superfície da Terra,
desenhada ou impressa em
uma superfície plana.
Croquis
Um croquis (palavra francesa
eventualmente aportuguesada
como croqui ou traduzida como
esboço ou rascunho) costuma
se caracterizar como um
desenho de moda ou um
esboço qualquer.
Planta
representação gráfica em
escala grande, destinada a
fornecer informações
detalhadas de determinada
área.
Carta
Toda representação de parte da
superfície terrestre em escalas
geralmente grandes, portanto
com algum detalhe.
Tipos de Mapas
✔ Político
✔ Econômico
✔ Demográfico.
✔ Topográfico.
✔ Hidrográfico.
✔ Vegetacional.
✔ Etc.
Interpretando MAPA
✔ Título
✔ Legenda
✔ Símbolos
✔ Escala
✔ Fonte
 ESCALA
O que é escala?
A escala, em cartografia, é a relação
matemática entre as dimensões do objeto
no real e as do desenho que o representa
em um plano ou um mapa. Constitui-se
em um dos elementos essenciais de um
mapa, juntamente com a legenda, a
orientação, a legenda (convenções
cartográficas) e a fonte.
Escala natural 1:1
Escalas reduzidas 1:2, 1:5, 1:10,
1:20, 1:50, 1:100, 1:200, 1:500,
1:1000, 1:2000, 1:5000, 1:20000
Escalas ampliadas 100:1, 50:1,
20:1, 10:1, 5:1, 2:1
Escala grande:
Escala média:
Escala Pequena:
maiores os detalhes, menor a área mapeada,
Menor o denominador
neutra
menores os detalhes, maior a área mapeada,
Maior o denominador
Escala grande:
Escalas grandes-1:50 a 1: 20.000, muito utilizadas
em plantas de engenharia e arquitetura, plantas
urbanas, cadastros, etc.
Escala média:
Escalas médias - 1: 25.000 a 1: 250.000,
utilizadas em mapas topográficos.
Escala Pequena:
Escalas pequenas - acima de 250.000,
utilizadas em atlas geográficos e mapas
em geral.
D
E d
Como Calcular:
D = Distância Real
E = Escala
d = distância no papel
Equivalências
100 000 mm
10 000 cm
1 000 dm
100 m
 10 dam
 1 hm
 0,1 km
Em um mapa no qual a escala é de 1: 100 000, a
distância em linha reta entre duas cidades é de 8 cm.
Qual a distância real entre essas cidades?
a) 8 km
b) 80 km
c) 800 km
d) 8000 km
RESOLUÇÃO:
D = d x E
D = 8 x 100 000
D = 800 000
D = 8 km
cm, dm, m, dam, hm, km
Foram entregues a um grupo de alunos de
uma Faculdade cinco mapas temáticos, em
projeção cilíndrica, para servirem como
material de apoio didático a um estudo
populacional e socioambiental de uma
determinada região brasileira.
Assinale a escala do mapa que apresenta
condições de fornecer uma maior riqueza de
detalhes.
a) 1: 1.000.000
b) 1: 100.000
c) 1: 600.000
d) 1: 500.000
e) 1: 250.000.
Considerando que a distância real entre duas
cidades é de 120km e que a sua distância gráfica,
num mapa, é de 6cm, podemos afirmar que esse
mapa foi projetado na escala:
a) 1 : 1.200.000
b) 1 : 2.000.000
c) 1 : 12.000.000
d) 1 : 20.000.000
e) 1 : 48.000.000
Em um mapa de escala 1: 3.000.000, quantos
centímetros serão necessários para
representar uma reta de 150 km reais?
a) 20
b) 2
c) 50
d) 5
e) 0,2
Sobre um mapa, com escala 1:750.000, um
geógrafo demarca uma reserva florestal
com formato de um quadrado,
apresentando 8cm de lado. A área da
reserva florestal medirá, na realidade,
a) 3,6km2.
b) 36 km2.
c) 360 km2.
d) 3.600 km2.
e) 36.000 km2.
(UEPG-PSS) Se, em determinado mapa, a
distância de 250 km entre duas cidades é
representada com 10 cm, qual é a escala
desse mapa?
a) 1: 2.500 m
b) 1: 25.000 m
c) 1: 250.000 m
d) 1: 2.500.000 m
e) 1: 25.000.000 m
(UECE) Dentre as escalas de mapa abaixo
relacionadas, a que melhor se adequa para
representar, cartograficamente, a área
urbana de Paraipaba é:
a) 1: 1.000.000
b) 1: 100.000
c) 1: 50.000
d) 1: 2.000
Analise a figura abaixo
Figura: Mapa do Brasil em diferentes escalas.

(1: 170.000.000) (1: 120.000.000) (1: 60.000.000)
 Tomando-se como base a figura que mostra o Brasil
em três escalas diferentes, é INCORRETO afirmar
que:
a) Quanto menor for a escala, maior é o tamanho
do mapa e consequentemente maior é a riqueza de
detalhes.
b) Quanto maior for a escala, maior é o tamanho do
mapa e consequentemente maior riqueza de
detalhes.
c) Quanto menor for a escala, menor o tamanho do
mapa e consequentemente menor é a riqueza de
detalhes.
d) Quanto maior a escala melhor é a observação
dos detalhes.
ENEM - Um determinado município, representado na planta
abaixo, dividido em regiões de A a I, com altitudes de terrenos
indicadas por curvas de nível, precisa decidir pela localização
das seguintes obras:
1. Instalação de um parque industrial.
2. Instalação de uma torre de transmissão e recepção.
Considerando impacto ambiental e
adequação, as regiões onde
deveriam ser, de preferência,
instaladas indústrias e torres, são,
respectivamente:
a) E e G
b) H e A
c) I e E
d) B e I.
e) E e F.
