Processos biotecnológicos: desenho, controle e otimização
CEN0400
1S2023
www.solidworks.com
1

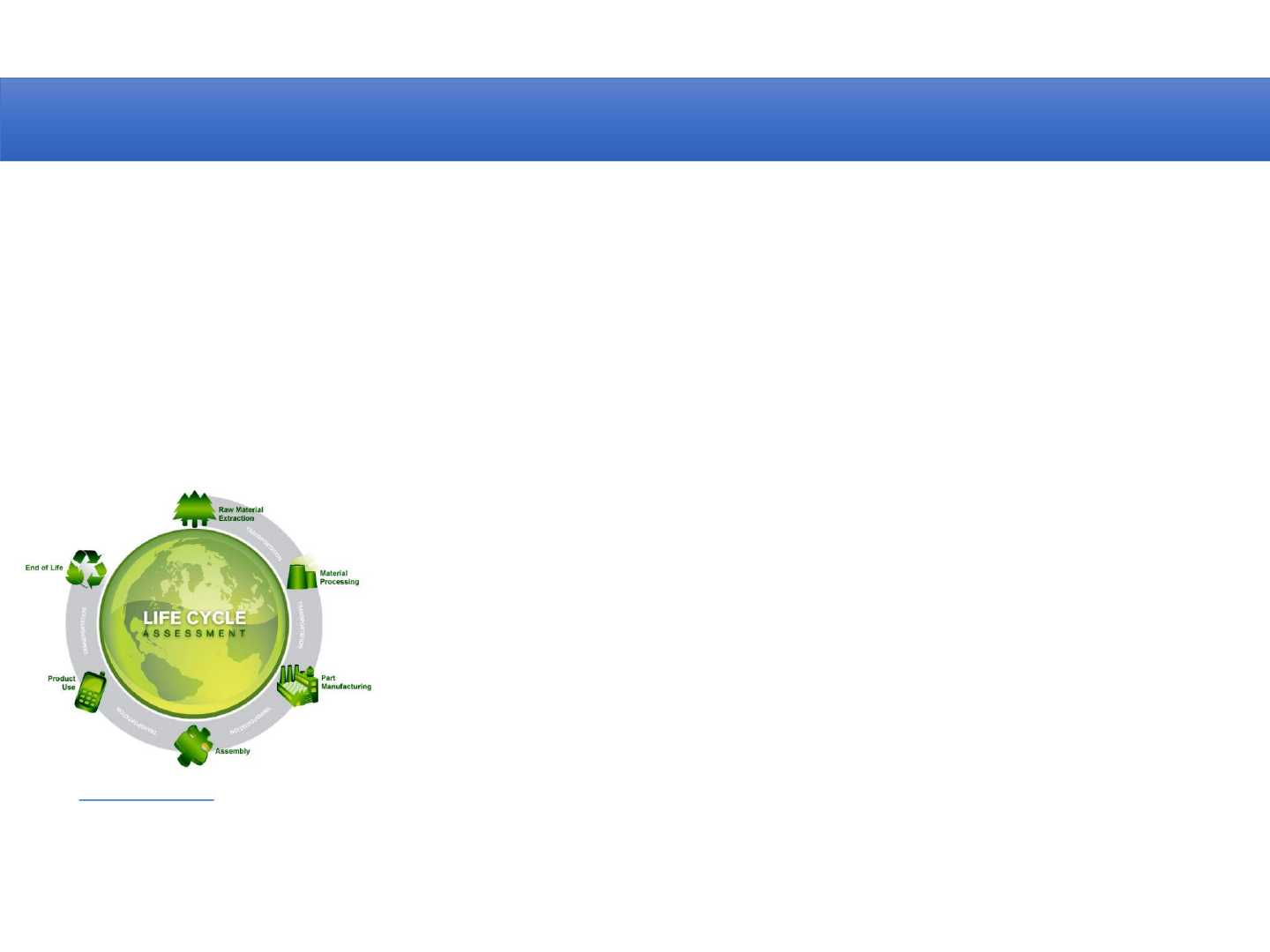

Tópicos avançados em biotecnologia
http://www.solidworks.com/sustainability/design/2722_ENU_HTML.htm
2
1. Princípios de desenho de bioprocessos
2. Etapas/atividades envolvidas no desenho de bioprocessos
3. Síntese de processos
4. Análise de processos
5. Simuladores de processos
6. Análise do ciclo de vida de produtos e processos
7. Fatores de impacto
8. Ferramentas computacionais para análise de ciclo de vida e bancos de dados
Conteúdo
3
É o trabalho conceitual feito antes de construir, expandir ou
retroalimentar uma planta de processos
Planta de processos
https://www.manufacturingchemist.com
Desenho de bioprocessos
4
Síntese do bioprocesso Análise do bioprocesso
Seleção e organização de
um conjunto de operações
unitárias (passos do
processo) capazes de
produzir um determinado
produto a um custo e
qualidade aceitável.
Avaliação e comparação de
diferentes soluções de síntese
de processo.
Atividades envolvidas no desenho de bioprocessos
5
Fonte: https://www.cri.or.th/en/mitthai/Announcement%20and%20Discussion%20Pages/BioprocessDesign.pdf
Demetri Petrides
Tipos de estimativas durante a etapa de síntese
https://www.cri.or.th/en/mitthai/Announcement%20and%20Discussion%20Pages/BioprocessDesign.pdf
6
Fonte: https://www.cri.or.th/en/mitthai/Announcement%20and%20Discussion%20Pages/BioprocessDesign.pdf
Demetri Petrides
Tipos de estimativas de desenho durante o ciclo de vida de um produto
https://www.cri.or.th/en/mitthai/Announcement%20and%20Discussion%20Pages/BioprocessDesign.pdf
7
Algumas heurísticas sugeridas para a seleção de etapas de processos de
recuperação e purificação de bioprodutos
1- Remova as impurezas mais abundantes primeiro
2- Remova as impurezas removíveis mais facilmente primeiro.
3- Faça as etapas mais difíceis e caras da separação por último.
4- Selecione processos que façam uso das grandes diferenças nas
propriedades dos produtos e suas impurezas.
5- Selecione e sequencie processos que explorem diferentes forças que
levam a separação de compostos.
Síntese de processos de bioseparação
8
Cada categoria de produto (intra ou extracelular) pode possuir ramificações próprias no diagrama.
A seleção de operações unitárias (métodos/etapas) é baseado nas propriedades de cada produto,
propriedades das impurezas, e propriedades dos microrganismos, células ou tecidos usados.
Envolve (quase sempre) a construção de um diagrama com a estrutura
generalizada da representação dos processos ou modelagem do processo como
um todo para sua simulação
Síntese de bioprocessos consiste na sequência de passos/etapas que
são necessárias e organizadas de acordo as 5 heurísticas mencionadas
anteriormente
Síntese de bioprocessos
9
Síntese de processos
10
11
Informações a serem comparadas:
1- investimento de capital
2- custo de manufatura
3- impacto ambiental
4- outros critérios (ex., lucratividade)
Análise e comparação das etapas propostas no diagrama do processo
proposto
Análise do bioprocesso
12
BioProcess Simulator (Aspen Technologies, Inc.)
Realiza análise de balanço de materiais e energia, estima tamanho e custos de
equipamentos e realiza análise econômica.
BioPro Designer (Biotechnology Process Engineering Center, MIT)
Realiza análise de balanço de materiais e energia, estima tamanho e custos de
equipamentos, realiza análise econômica, impacto ambiental, cronograma de
execução e gargalhos de produção em batch e processos contínuos.
Primeiros simuladores são da década de 80
Simuladores de processos
13
http://www.intelligen.com/
Overview and training videos
https://www.intelligen.com/training/videos/superpro-designer-overview-part-1/
Simuladores de processos
14
Simuladores de processos
https://www.intelligen.com/training/videos/microbial-bioprocessing-example-part-1/
15
Avaliação do impacto ambiental é uma atividade muito relacionada ao
desenho de processos e estimativa de custos.
Avaliação do impacto ambiental é realizada pela análise do ciclo de
vida de produtos e/ou processos
Estimativas de impacto ambiental
O que é análise do ciclo de vida
(Life cycle assessment-LCA) ?
LCA é a abordagem sistemática de avaliação do ciclo de vida de um
produto, desde os materiais brutos até o descarte final do produto.
Ajuda a definir os prós e contras do uso de determinado produto
16
Análise do ciclo de vida
LCA é a abordagem sistemática de avaliação do ciclo de vida de um
produto, desde os materiais brutos até o descarte final do produto.
www.cascades.com
(produção, coleta,
processamento)
(manufatura, montagem,
empaque)
(emissões, energia)
(reciclagem, descarte,
emissões, etc.)
17
http://www.cascades.com/en/sustainable-development/commitment/responsibility-on-products-and-services/
www.british-gypsum.com
18
Ciclo de vida de produtos ou processos
http://www.british-gypsum.com/about-us/sustainability/life-cycle-assessments
❑ Início das propostas de uso de LCA por volta de 1960 dado as dificuldades econômicas.
❑ Entre 1970 e 1980 se tornou menos popular dado a falta de padronização.
❑ Em 2006, recebe diretrizes para análise sistemática.
Ex1: em 1969 a empresa CocaCola financiou um estudo para comparar o consumo de matéria prima e
O descarte ambiental associado com o armazenamento de bebidas.
Ex2: em 1972 Ian Boustead na Inglaterra calculou a energia total usada na produção de vários tipos
De frascos de engarrafamento de bebidas (plástico, vidro, alumínio e aço).
19
Introdução histórica
20
Uso de LCA em definições de políticas públicas
1. Objetivo e definição do propósito (necessidade de informação, métodos de coleta e
apresentação dos dados.
2. Análise detalhada do inventário do ciclo de vida (diagramação, coleta e avaliação de
dados).
3. Levantamento de potenciais impactos associados com as fontes de materiais e emissões
ambientais (categorias,
Pesos e resultados subsequentes).
4. Interpretação dos resultados com relação aos objetivos (avaliação, interpretação,
conclusões e recomendações).
21
Etapas gerais de um estudo típico de LCA
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
22
Etapas gerais de um estudo típico de LCA
• Estabelecimento de políticas integradas de produção orientada por resultados de análises de ciclo de vida
• Crescimento econômico competitivo e sustentável
• Redução de gastos e ganhos competitivos
• Separar ou distinguir fatos científicos de valores pessoais
Desenho e produção de novos produtos deve ser feito com base em informações
de análises de ciclo de vida
23
Propósito de análise de ciclo de vida
❑Cálculo do impacto ambiental de um produto
❑Identificação de impactos positivos ou negativos de um processo ou produto
❑Encontrar possibilidades para melhorias em produtos e processos
❑Comparações e análises de vários processos baseado nos impactos gerados
❑Justificativa quantitativa em um processo de produção
24
O que pode ser obtido com a análise de ciclo de vida
Produzir mais qualidade com menos recursos
Análise de ciclo de vida deve ser usado junto a
outros análises, tais
como análise de risco e de impacto ambiental
25
Conceito de ecoeficiência
suportegerencial.com.br
26
Gerenciamento do ciclo de vida de produtos
http://suportegerencial.com.br/solucao/gestao-de-ciclo-de-vida-do-produto-plm/
Categorias de informação usadas para inventário do ciclo de
vida (Life cycle inventory-LCI)
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
27
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
28
Considerações para definição de entrada (input) e saída
do produto ou processo
Entradas são definidas pela energia e matéria prima
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
29
Saídas são definidas por diversos compostos
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
30
31
Saídas são definidaspor diversos compostos
32
Saídas são definidas por diversos compostos
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
33
Inventário do ciclo de vida
34
Inventário do ciclo de vida
35
Inventário do ciclo de vida
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
36
Inventário do ciclo de vida
37
Visualização de resultados da avaliação ciclo de vida
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
38
Visualização e interpretação de resultados do ciclo de vida
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
39
Fatores de impacto
Dados do inventório x Fator de caracterização = Fator de impacto
Impact category (Unit) Characterisation factors Original reference(s) Examples
Acidification potential
(kg SO2 eq.)
AP, CML 2001 non-baseline (fate not included),
Version: January 2016.
Please notice the use of non-baseline characterisation
factors for acidification potential.
Hauschild & Wenzel (1998) 1 kg ammonia = 1.88 kg SO2 eq.
1 kg nitrogen dioxide = 0.7 kg SO2 eq.
1 kg sulphur dioxide = 1 kg SO2 eq.
Eutrophication potential
(kg PO43- eq.)
EP, CML 2001 baseline (fate not included), Version:
January 2016.
Heijungs et al. (1992) 1 kg phosphate = 1 kg PO43- eq.
1 kg ammonia = 0.35 kg kg PO43- eq.
1 kg COD (to freshwater) = 0.022 kg kg
PO43- eq.
Global warming potential
(kg CO2 eq.)
GWP100, CML 2001 baseline Version: January 2016. IPCC (2013)
Updated January 2016
1 kg carbon dioxide = 1 kg CO2 eq.
1 kg methane = 28* kg CO2 eq.
1 kg dinitrogen oxide = 265 kg CO2 eq.
Photochemical oxidant
creation potential
(kg C2H4 eq.)
POCP, CML 2001 baseline (high NOx), Version:
January 2016.
Please note that this method lacks a characterisation
factor for NOx (unspecific). These emissions LCI must
therefore be calculated as NO and NO2.
For non-specific hydrocarbons, see table below.
Jenkin & Hayman (1999),
Derwent et al. (1998)
1 kg carbon monoxide = 0.027 kg
C2H4 eq.
1 kg ethane = 0.123 kg C2H4 eq.
1 kg toluene = 0.637 kg C2H4 eq.
http://www.environdec.com/
CML-IA is a database that contains characterization factors for life cycle impact
assessment (LCIA) and is easily read by the CMLCA software program.
40
Fatores de caracterização para químicos e materiais
https://www.universiteitleiden.nl/en/research/research-output/science/cml-ia-characterisation-factors#downloads
http://www.springer.com/engineering/mechanical+engineering/book/978-0-412-80810-4
https://www.universiteitleiden.nl/en/research/research-output/science/cml-ia-characterisation-factors#downloads
https://openaccess.leidenuniv.nl/handle/1887/8061
https://www.universiteitleiden.nl/en/research/research-output/science/cml-ia-characterisation-factors#downloads
http://www.ipcc.ch/report/ar5/wg1/
https://www.universiteitleiden.nl/en/research/research-output/science/cml-ia-characterisation-factors#downloads
http://www.sciencedirect.com/science/article/pii/S1352231098002611
http://www.sciencedirect.com/science/article/pii/S1352231098000533
Bancos de dados de informações para análise de ciclo
de vida (LCA e LCI)
41
http://www.ecoinvent.org/
Banco de dados de inventário de ciclo de vida
42
https://ecoinvent.org/the-ecoinvent-database/references-in-research-
education/
43
Programas para análise de ciclo de vida
http://www.eiolca.net/
44
Programas para análise de ciclo de vida
45
Análise de ciclo de vida
46
Modelos para análise de ciclo de vida
47
Informações para análise de ciclo de vida
https://www.epa.gov/research/environmental-tools-support-sustainable-decision-making
48
Ferramentas computacionais para análise de ciclo de vida
https://www.epa.gov/research/environmental-tools-support-sustainable-decision-making
49
Ferramentas computacionais para análise de ciclo de vida
50
Interpretações da análise de ciclo de vida
51
Interpretações da análise de ciclo de vida
Williams A.S. Life cycle analysis: A step by step approach, ISTC, 2009.
52
Limitações das análises do ciclo de vida de produtos
ou processos
Etapas incluídas em análise do ciclo de vida do
carbono na produção de biocombustíveis
http://www.glbrc.org/education
53
http://www.glbrc.org/education
Car
Plants
Refining
Carbon in
vs.
Carbon out
Product Transport
Farming
practices
Feedstock Transport
http://www.glbrc.org/education
54
http://www.glbrc.org/education
Plants
carbon dioxide
glucose,
cellulose and
other
carbohydrates
Follow the carbon atoms through the life cycle
http://www.glbrc.org/education
55
http://www.glbrc.org/education
Plants
Refining
Cellulose and other plant
carbohydrates are driven to the
ethanol refinery
Refining
http://www.glbrc.org/education
56
http://www.glbrc.org/education
glucose,
cellulose and
other
carbohydrates
ethanol
carbon dioxide
Follow the carbon atoms through the life cycle
Refining
http://www.glbrc.org/education
57
http://www.glbrc.org/education
Car
Ethanol is taken to gas stations for
use in cars and other vehicles.
Refining
http://www.glbrc.org/education
58
http://www.glbrc.org/education
Car
ethanol carbon dioxide
Follow the carbon atoms through the life cycle
http://www.glbrc.org/education
59
http://www.glbrc.org/education
carbon dioxide
Car
Plants
Carbon dioxide from ethanol
combustion returns to the
atmosphere.
Plants in turn, use this pool of
carbon dioxide for
photosynthesis, completing the
cycle
http://www.glbrc.org/education
60
http://www.glbrc.org/education
Car
Plants
Refining
Carbon dioxide in
vs.
Carbon dioxide out
Product Transport
Farming
practices
Feedstock Transport
What other
carbon sources
are in the
system?
Refining
http://www.glbrc.org/education
61
http://www.glbrc.org/education
Farming
practices
Petroleum fuels for farm
equipment (octane)
Natural gas
to create
fertilizer carbon dioxide
Follow the carbon atoms through the life cycle
http://www.glbrc.org/education
62
http://www.glbrc.org/education
electricity
natural gas
carbon dioxide
Fuel sources used for the refining stage are highly variable.
Traditionally, electrical energy is supplied by hydrocarbons
such as coal and natural gas. However if nuclear,
hydroelectric or solar energy is used, there is no carbon
used. Natural gas is a hydrocarbon, and is used for heating
purposes. Cellulosic operations may burn biomass for
electrical generation and heat, which can also change the
net equation.
Refining
http://www.glbrc.org/education
63
http://www.glbrc.org/education
Petroleum fuels
(octane)
Product Transport
Feedstock Transport
carbon dioxide
carbon dioxide
Follow the carbon atoms through the life cycle
http://www.glbrc.org/education
64
http://www.glbrc.org/education
Life Cycle Assessment calculates the net amount of
carbon dioxide entering vs leaving the system.
What does “carbon neutral” mean in this situation?
http://www.glbrc.org/education
65
http://www.glbrc.org/education
66
Estudo de caso: dimensionar o impacto de poluentes e
gases do efeito estufa usando modelos de LCA
Exercício: Identificar na medida do possível o impacto de cada etapa do
processo de produção dos seguintes itens na produção de gases do efeito
estufa e nos poluentes do ar convencionais:
1- cana-de açúcar e de beterraba (sugarcane and sugarbeet)
2- fabricação de sorvetes (ice cream and frozen desserts)
Sugestão: usar a ferramenta http://www.eiolca.net/, com o modelo do USA
2007 com 388 setores produtivos.
http://www.eiolca.net/
http://www.eiolca.net/
	Slide 1
	Slide 2
	Slide 3
	Slide 4
	Slide 5
	Slide 6
	Slide 7
	Slide 8
	Slide 9
	Slide 10
	Slide 11
	Slide 12
	Slide 13
	Slide 14
	Slide 15
	Slide 16
	Slide 17
	Slide 18
	Slide 19
	Slide 20
	Slide 21
	Slide 22
	Slide 23
	Slide 24
	Slide 25
	Slide 26
	Slide 27
	Slide 28
	Slide 29
	Slide 30
	Slide 31
	Slide 32
	Slide 33
	Slide 34
	Slide 35
	Slide 36
	Slide 37
	Slide 38
	Slide 39
	Slide 40
	Slide 41
	Slide 42
	Slide 43
	Slide 44Slide 45
	Slide 46
	Slide 47
	Slide 48
	Slide 49
	Slide 50
	Slide 51
	Slide 52
	Slide 53
	Slide 54
	Slide 55
	Slide 56
	Slide 57
	Slide 58
	Slide 59
	Slide 60
	Slide 61
	Slide 62
	Slide 63
	Slide 64
	Slide 65
	Slide 66
