Avaliação I - Individual - Conversão Eletromecânica de Energia (EEA09)

Prévia do material em texto

10/04/2024, 20:14 Avaliação I - Individual
about:blank 1/6
Prova Impressa
GABARITO | Avaliação I - Individual (Cod.:958555)
Peso da Avaliação 2,00
Prova 78440347
Qtd. de Questões 10
Acertos/Erros 8/2
Nota 8,00
Os motores de corrente contínua são compostos por duas partes fundamentais: o rotor e o estator.

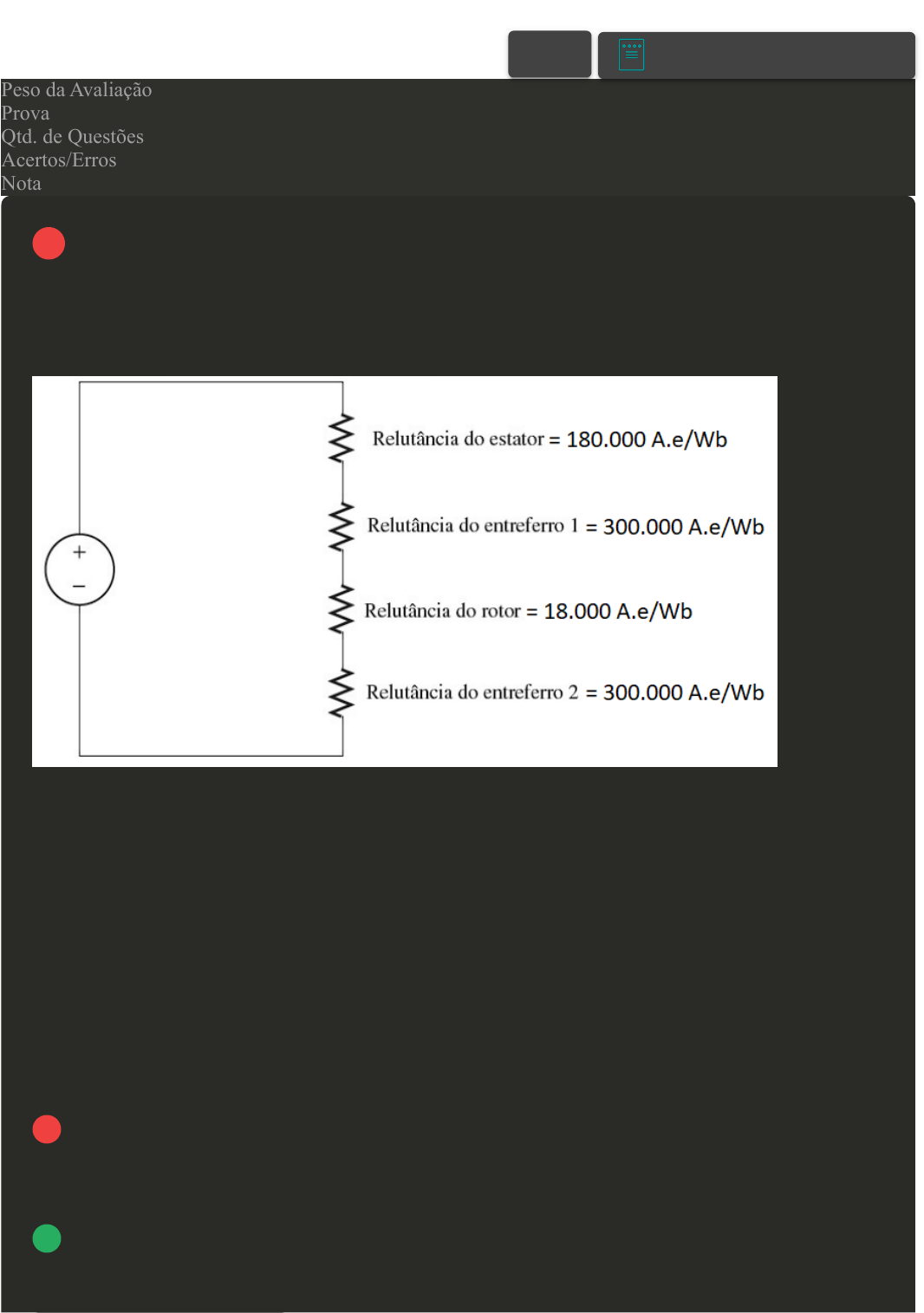

Nesse circuito, podemos analisar a relutância magnética associada ao rotor, ao estator e aos
entreferros correspondentes. Considere que o circuito elétrico equivalente apresentado na figura é
referente a um motor cc. A relutância de cada componente do motor é apresentada. Considere que a
força magnetomotriz líquida aplicada no núcleo é igual a 250 A.e.
Com base no problema apresentado, analise as sentenças a seguir:
I- A analogia entre a Lei de Ohm para circuitos elétricos e a lei equivalente para circuitos magnéticos
pode ser aplicada para encontrar o valor da relutância total do caminho de fluxo desse circuito
magnético.
II- A relutância total do caminho de fluxo é dada pela soma das relutâncias individuais, portanto, é
igual a 798.000.
III- O fluxo total no núcleo pode ser encontrado através da relação entre a força magnetomotriz
líquida aplicada no núcleo e a relutância total. Dessa forma, o fluxo total no núcleo é igual a 0.000313
Wb.
IV- A relutância total do caminho de fluxo pode ser calculada semelhante a um circuito elétrico, sendo
assim, as relutâncias serão calculadas em paralelo.
Assinale a alternativa CORRETA:
A As sentenças II e IV estão corretas.
B As sentenças I e IV estão corretas.
C Somente a sentença IV está correta.
D As sentenças I, II e III estão corretas.
 VOLTAR
A+ Alterar modo de visualização
1
10/04/2024, 20:14 Avaliação I - Individual
about:blank 2/6
[Laboratório Virtual – Força magnética entre dois fios paralelos] Considere que as duas fontes de
corrente estão reguladas para fornecer 2,5 amperes. A distância inicial entre o centro dos fios é de
aproximadamente 450 milímetros (distância 1). Os dados serão coletados. Em seguida, essa distância
será alterada para aproximadamente 350 milímetros (distância 2), como mostrado na figura. O
comprimento dos fios permanecerá o mesmo da configuração inicial. Considere que não foi invertido
a polaridade das fontes de corrente (configuração inicial). Ao selecionar a opção “computador”, é
possível o módulo das forças presentes.
Sobre os dados obtidos no experimento, assinale a alternativa CORRETA:
A Para a configuração utilizando a distância 1, a força F12 será diferente da força F21.
B O módulo das forças não será alterado ao diminuir a distância entre os fios.
C O módulo das forças será maior ao utilizarmos a distância 2, quando comparado com o módulo
das forças utilizando a distância 1.
D O módulo das forças será maior ao utilizarmos a distância 1, quando comparado com o módulo
das forças utilizando a distância 2.
Ao contrário dos materiais ferromagnéticos e paramagnéticos, que possuem momentos magnéticos
permanentes, os materiais diamagnéticos não possuem momento magnético líquido resultante. Em
vez disso, eles exibem uma resposta magnética fraca e temporária quando submetidos a um campo
magnético externo. Podemos encontrar diversos materiais diamagnéticos em seu estado natural,
conhecido como estado bruto, e em seguida a maioria dos materiais passa por algum processo de
fabricação ou tratamento antes de serem utilizados. Com relação aos materiais diamagnéticos, analise
as sentenças a seguir:
I- Os materiais diamagnéticos exibem uma resposta magnética fraca e temporária quando expostos a
um campo magnético externo, mas essa resposta desaparece quando o campo magnético é removido.
II- Conhecidos por manter uma indução magnética residual na ausência de um campo magnético
aplicado, os materiais diamagnéticos são amplamente aplicados em experimentos magnéticos.
III- Os materiais diamagnéticos exibem uma resposta magnética fraca e temporária quando expostos a
um campo magnético externo, essa resposta permanece no material quando o campo magnético é
removido.
IV- Os materiais diamagnéticos têm uma permeabilidade relativa ligeiramente menor do que 1. Essa
propriedade os diferencia dos materiais paramagnéticos e ferromagnéticos, que geralmente possuem
uma permeabilidade relativa maior do que 1.
Assinale a alternativa CORRETA:
A As sentenças I e IV estão corretas.
B As sentenças II e III estão corretas.
Revisar Conteúdo do Livro
2
3
10/04/2024, 20:14 Avaliação I - Individual
about:blank 3/6
C As sentenças I e III estão corretas.
D Somente a sentença IV está correta.
“Segundo o Dicionário Aurélio, a histerese é um fenômeno apresentado por alguns sistemas ou
materiais que conservam as suas propriedades mesmo na ausência do estímulo que as gerou. Nesse
caso da questão trata-se da histerese magnética que resulta no ciclo de histerese. O ciclo de histerese é
um tipo de gráfico, que relaciona a intensidade do campo magnético ou força magnetizante H com a
indução magnética ou densidade de fluxo magnético B”. Com relação ao exposto, classifique V para
as sentenças verdadeiras e F para as falsas:
( ) A curva B-H, ou laço de histerese, é a representação mais comum para descrever um material
magnético.
( ) Os laços de histerese mostram a relação entre a densidade de fluxo magnético B e a força
magnetizante H, variando ciclicamente a força magnetizante entre valores positivos e negativos.
( ) Após diversos ciclos de variação da força magnetizante, as curvas B-H formam laços fechados.
( ) À medida que a força magnetizante H aumenta, as curvas B-H começam a ficar horizontais,
indicando que o material está se aproximando da saturação.
Assinale a alternativa que apresenta a sequência CORRETA:
Fonte: ELÉTRICA, C. Você sabe o que é a curva ou laço de histerese? Confira no nosso site!
Disponível em: http://concursandoeletrica.com.br/curva-ou-laco-de-histerese/. Acesso em: 13 jun.
2023.
A V - F - F - V.
B F - V - V - F.
C V - V - V - V.
D V - F - V - V.
O esboço de um circuito magnético simples é uma representação visual e conceitual de um
dispositivo eletromagnético. Na figura apresentada, podemos observar um exemplo, no qual é
possível ver uma bobina alimentada por uma corrente. A corrente elétrica que percorre a bobina cria
um campo magnético ao seu redor. Esse campo magnético, por sua vez, é transferido para o núcleo
ferromagnético do circuito. Através dessa configuração fica mais claro o entendimento da Lei de
Ampère aplicada a circuitos magnéticos.
4
5
10/04/2024, 20:14 Avaliação I - Individual
about:blank 4/6
Com base nos circuitos magnéticos e materiais ferromagnéticos, classifique V para as sentenças
verdadeiras e F para as falsas:
( ) A lei de Ampère, quando aplicada a núcleos ferromagnéticos, estabelece que o caminho de
integração é dado pelo comprimento do caminho médio no núcleo, representado por ln.
( ) A corrente líquida i, que passa dentro do caminho de integração, é Ni, indicando que a bobina
cruza o caminho de integração N vezes quando está conduzindo a corrente i.
( ) A permeabilidade relativa μr é a razão entre a permeabilidade magnética do material do núcleo e
a permeabilidade do vácuo μ0.
( ) A área da seção reta do núcleo, A, é sempre calculada como A = l x l, independentemente da
geometria do núcleo.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - F - V.
B F - F - V - V.
C V - F - V - F.
D V - V - V - F.
[Laboratório Virtual – Força magnética entre dois fios paralelos] Considere que as duas fontes de
corrente estão reguladas para fornecer 3 amperes. A distância e o comprimento dos fios são os iniciais
do experimento. Considere que não foi invertida a polaridade das fontes de corrente (configuração
inicial). Ao selecionar a opção “computador”, é possível verificar o módulo das forças presentes.
Sobre as forças F12 e F21 apresentadas no experimento, assinale a alternativa CORRETA:
A A força F12 é igual a 7,55E-7 e a F21 é igual a 7,55E-7. Se invertermos o sentido de uma das
correntes,os módulos das forças serão alterados.
B A força F12 é igual a 5,24E-7 e a F21 é igual a 5,24E-7. Se invertermos o sentido de uma das
correntes, os módulos das forças permanecem os mesmos.
C A força F12 é igual a 5,24E-7 e a F21 é igual a 5,24E-7. Se a distância dos fios for alterada, os
módulos das forças não serão alterados.
D A força F12 é igual a 7,55E-7 e a F21 é igual a 7,55E-7. Se invertermos o sentido de uma das
correntes, os módulos das forças permanecem os mesmos.
6
10/04/2024, 20:14 Avaliação I - Individual
about:blank 5/6
“Um dos fenômenos mais importantes que observamos nos materiais magnéticos é a histerese.
Conhecer exatamente o seu significado é fundamental para todos os que trabalham com indutores e
transformadores, principalmente nos circuitos modernos como, por exemplo, os de fontes chaveadas,
inversores de frequência e conversores AC/DC. Neste artigo, revisamos os conceitos básicos de
magnetismo e explicamos o que é a histerese”. Sabendo da importância do ciclo da histerese,
considere que, durante um experimento em um transformador, uma corrente foi aplicada aos seus
terminais, resultando na magnetização do núcleo. Ao término do experimento, constatou-se que ainda
havia a presença de um fluxo magnético no circuito magnético do transformador. Foi verificado que o
núcleo do transformador em questão possui alta coercividade. Considerando o texto e problema
exposto, avalie as acessões a seguir e a relação proposta entre elas:
I. A densidade de fluxo que ainda permanece no circuito magnético é conhecida como magnetização
remanescente. A magnetização remanescente em um material magnético corresponde à densidade de
fluxo que permanece no material mesmo quando a intensidade do campo magnético é reduzida a zero.
PORQUE
II. A coercividade de um material magnético é proporcional à intensidade de campo magnético
requerida para reduzir a densidade de fluxo do material a zero.
A respeito das asserções, assinale a opção CORRETA:
Fonte: BRAGA, N. C. Histerese (ART054). Disponível em:
https://www.newtoncbraga.com.br/index.php/como-funciona/621-histerese-art054. Acesso em: 27
jun. 2023.
A A asserção II é uma proposição falsa, e a asserção I é uma proposição verdadeira.
B A asserção I é uma proposição falsa, e a asserção II é uma proposição verdadeira.
C As asserções I e II são proposições falsas.
D As asserções I e II são proposições verdadeiras, e a I é uma justificativa correta da II.
A relutância de um circuito magnético é o equivalente à resistência elétrica em um circuito elétrico e a
permeância representa o inverso da relutância. Dado um circuito magnético que possui as
permeâncias de 6,5E-7 Wb/Ae; 7,2E-7 Wb/Ae; 4,8E-7 Wb/Ae e 68E-8 Wb/Ae.
Assinale a alternativa CORRETA que apresenta o valor da associação série das permeâncias
apresentadas:
A 25,3 E-7 Wb/Ae
B 1,54E-7 Wb/Ae
C 86,5E-8 Wb/Ae
D 18,5 E-7 Wb/Ae
7
8
10/04/2024, 20:14 Avaliação I - Individual
about:blank 6/6
Os circuitos magnéticos são amplamente utilizados em diversos campos, incluindo eletrônica de
potência, transformadores, motores elétricos, dispositivos de controle e automação, entre outros. Eles
desempenham um papel fundamental no funcionamento desses dispositivos, permitindo o
direcionamento eficiente do fluxo magnético e garantindo o desempenho adequado dos sistemas e
equipamentos. Sobre os circuitos magnéticos, classifique V para as sentenças verdadeiras e F para as
falsas:
( ) Os circuitos magnéticos têm a finalidade de dispersar o efeito magnético em uma dada região do
espaço.
( ) O circuito magnético direciona o fluxo magnético para onde for desejado, utilizando materiais
com propriedades magnéticas específicas.
( ) Em casos reais, materiais utilizados nos circuitos magnéticos possuem características
magnetizantes lineares.
( ) No projeto de máquinas elétricas e transformadores, é comum utilizar o modelo de circuito
magnético para descrever o comportamento magnético.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - F - V.
B F - F - V - V.
C F - V - F - V.
D V - F - V - F.
O comportamento dos circuitos magnéticos apresenta semelhança com os circuitos elétricos, na
medida em que existe certa correlação entre as grandezas de um e outro. Acerca do comportamento
das grandezas eletromagnéticas, analise as sentenças a seguir:
I- O fluxo magnético está diretamente relacionado com a quantidade de espiras e a corrente elétrica
que passa pelo condutor.
II- Em todos os projetos de dispositivos eletromagnéticos, o fluxo de dispersão é uma grandeza
irrelevante, portanto pode ser desconsiderado.
III- Nos dispositivos reais, a permeabilidade dos materiais magnéticos é elevado em comparação com
a permeabilidade do ar.
IV- Existe uma relação inversa entre o comprimento do entreferro e o fluxo magnético.
Assinale a alternativa CORRETA:
A As sentenças I e III estão corretas.
B As sentenças I e II estão corretas.
C As sentenças II e IV estão corretas.
D As sentenças III e IV estão corretas.
