Pergunta 1
Resposta Selecionada: d.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:

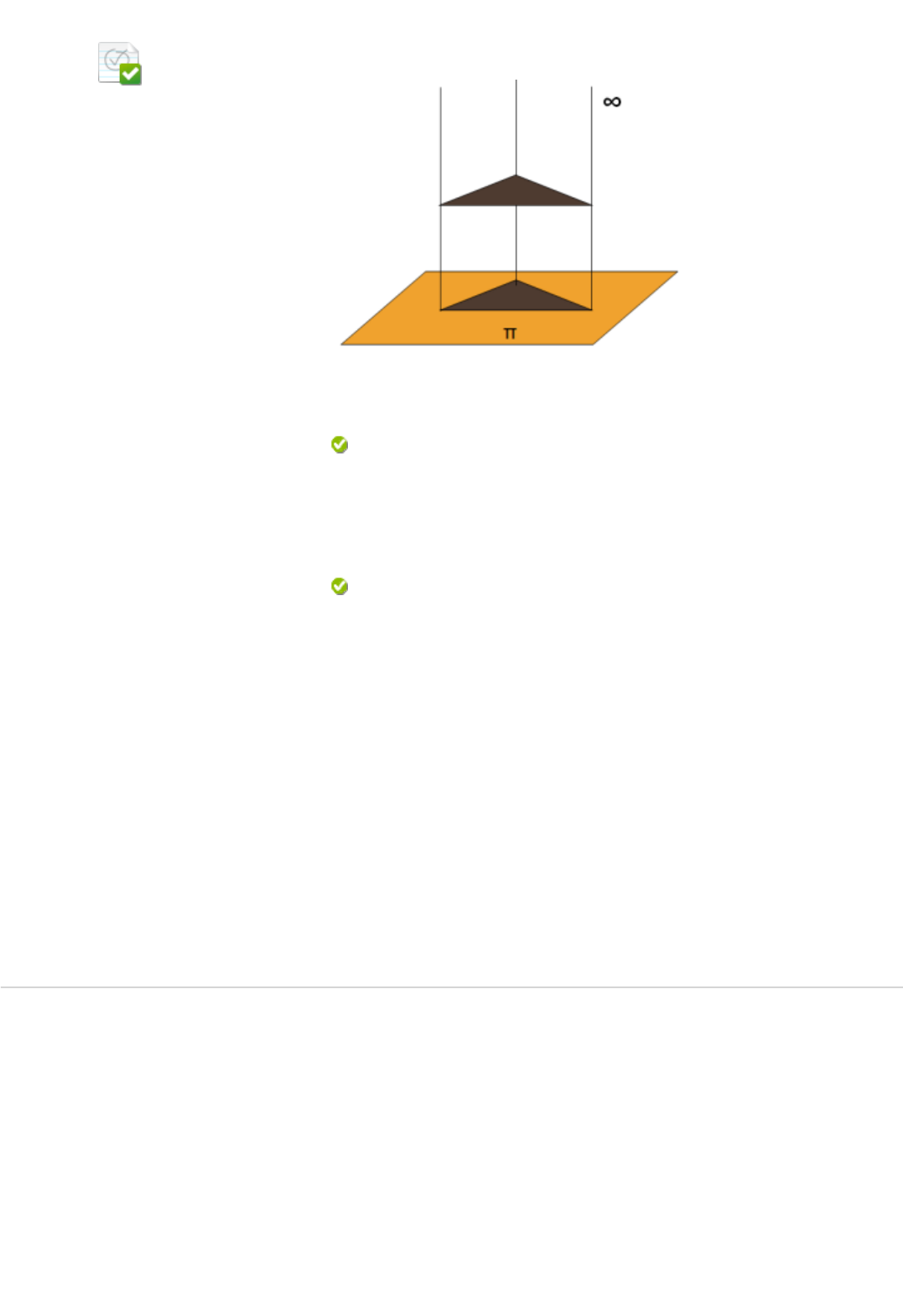

De acordo com a classificação de projeções, nomeie o tipo de projeção que se refere a figura a
seguir:

Projeção cilíndrica ortogonal.
Projeção paralela oblíqua.
Projeção cilíndrica oblíqua.
Projeção central.
Projeção cilíndrica ortogonal.
Projeção cônica.
JUSTIFICATIVA
A projeção é cilíndrica ortogonal quando as projetantes partem do infinito e
têm direção ortogonal em relação ao plano de projeção, isto é, formam com
o plano um ângulo de 90º.
A projeção é cilíndrica oblíqua quando a direção dos raios projetantes é
oblíqua ao plano de projeção, ou seja, os raios projetantes fazem ângulos
diferentes de 90º com o plano de projeção.
Diz-se que a projeção é cônica ou central quando o centro de projeção é um
ponto que está a uma distância finita e todas as projetantes convergem nele.
Projeção paralela oblíqua ocorre quando o observador, localizado no infinito,
está oblíquo em relação ao objeto, visualizando mais de uma face da peça
ao mesmo tempo.
Pergunta 2
1,65 em 1,65 pontos
1,65 em 1,65 pontos
17/02/2024 11:40 Blackboard Learn
https://ava.univesp.br/ultra/courses/_12699_1/cl/outline 2/9
Resposta Selecionada: e.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:
No contexto de projeções ortogonais, alguns conceitos são constantemente utilizados. Nomeie o
conceito descrito a seguir:
“[...] é a reta que parte do centro de projeção e passa por um ponto do objeto que será
representado.”
Raio projetante.
Projeção paralela.
Centro de projeção.
Projeção central.
Plano de projeção.
Raio projetante.
JUSTIFICATIVA
Centro de projeção: é o ponto fixo do qual partem todas as linhas de
projeção, chamadas de raios projetantes.
Raio projetante: é a reta que parte do centro de projeção e passa por um
ponto do objeto que será representado. Sua interseção com o plano de
projeção resulta na imagem daquele ponto do objeto.
Projeção cônica ou central: distância do centro de projeção finita.
Projeção cilíndrica ou paralela: distância do centro de projeção infinita.

Pergunta 3 1,65 em 1,65 pontos
17/02/2024 11:40 Blackboard Learn
https://ava.univesp.br/ultra/courses/_12699_1/cl/outline 3/9
Resposta
Selecionada:
e.
Respostas: a.
b.
c.
d.
e.
Comentário
da resposta:
No cenário de criação de vistas ortográficas a partir de modelos tridimensionais, é correto
afirmar que:
as peças simétricas podem ser representadas pela metade quando a linha de
simetria divide a vista em duas partes iguais.
as peças simétricas não podem ser representadas pela quarta parte quando
as linhas de simetria dividirem a vista em quatro partes iguais.
o sistema de projeções gera cinco vistas de um objeto, porém, na prática,
vemos que não se utilizam todas as vistas. Geralmente, utilizam-se três, que
são a vista frontal, a vista lateral esquerda e a vista superior.
a vista superior deve ser a mais representativa por ser a vista de referência.
as vistas ortogonais comuns estão dentro da classificação de projeções
cônicas na subdivisão de vistas ortográficas.
as peças simétricas podem ser representadas pela metade quando a linha de
simetria divide a vista em duas partes iguais.
JUSTIFICATIVA
As peças simétricas podem ser representadas pela metade quando a linha de
simetria divide a vista em duas partes iguais. As peças simétricas podem ser
representadas pela quarta parte quando as linhas de simetria dividirem a vista
em quatro partes iguais. O sistema de projeções gera seis vistas de um objeto,
porém, na prática, vemos que não se utilizam todas as vistas. Geralmente,
utilizam-se três, que são a vista frontal, a vista lateral esquerda e a vista
superior. As vistas ortogonais comuns estão dentro da classificação de
projeções cilíndricas ou paralelas na subdivisão de vistas ortográficas. A vista
frontal deve ser a mais representativa por ser a vista de referência.
Pergunta 4
Resposta Selecionada: b.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:
A perspectiva axonométrica está dentro das projeções cilíndricas ou paralelas ortográficas. É
uma projeção ortogonal num único plano, em que esse plano é escolhido de tal maneira que a
forma tridimensional geral de um objeto seja ilustrada, ou seja, representa-se um objeto em três
dimensões. As projeções axonométrica são classificadas de acordo com a orientação do plano
de projeção, ou seja, de acordo com os ângulos entre o plano de projeção e os eixos de
coordenadas. Se todos os três ângulos são iguais, diz-se que a projeção é:
isométrica.
trimétrica.
isométrica.
dimétrica.
gabinete.
cavaleira.
JUSTIFICATIVA
Se todos os três ângulos são iguais, diz-se que a projeção é isométrica; se
apenas dois ângulos são iguais, o resultado é uma projeção dimétrica; e, se
todos os ângulos são diferentes, a projeção é trimétrica. Cavaleira e gabinete
são tipos de projeções cilíndricas oblíquas.
1,65 em 1,65 pontos
17/02/2024 11:40 Blackboard Learn
https://ava.univesp.br/ultra/courses/_12699_1/cl/outline 4/9
Pergunta 5 1,7 em 1,7 pontos
17/02/2024 11:40 Blackboard Learn
https://ava.univesp.br/ultra/courses/_12699_1/cl/outline 5/9
Indique qual das perspectivas abaixo é isométrica:

17/02/2024 11:40 Blackboard Learn
https://ava.univesp.br/ultra/courses/_12699_1/cl/outline 6/9
17/02/2024 11:40 Blackboard Learn
https://ava.univesp.br/ultra/courses/_12699_1/cl/outline 7/9
Resposta Selecionada:
b.
Respostas:
a.
b.
c.
d.
17/02/2024 11:40 Blackboard Learn
https://ava.univesp.br/ultra/courses/_12699_1/cl/outline 8/9
e.
Comentário
da resposta:
JUSTIFICATIVA
Para representar uma perspectiva isométrica, deve-se traçar três eixos (a, b e
c), dos quais dois são oblíquos (a e b) e um é vertical (c). Esses três eixos
formam um ângulo de 120º entre si. Eles são chamados de eixos isométricos.
Os dois eixos oblíquos (a e b) formam um ângulo de 30º com relação a uma
linha horizontal.
17/02/2024 11:40 Blackboard Learn
https://ava.univesp.br/ultra/courses/_12699_1/cl/outline 9/9
Pergunta 6
Resposta Selecionada: e.
Respostas: a.
b.
c.
d.
e.
Comentário da
resposta:
As vistas ortogonais comuns estão dentro da classificação de projeções cilíndricas ou paralelas
na subdivisão de vistas ortográficas e possuem nomes específicos.
A vista frontal, ou principal, deve ser a mais representativa. Devem ser utilizadas quantas vistas
forem necessárias, mas buscando o menor número de vistas possível. Geralmente, três vistas
são suficientes: a frontal e outras duas. Assinale a alternativa que apresenta os nomes das
outras vistas:
Vista lateral esquerda e superior.
Vista lateral direita e superior.
Vista lateral direita e inferior.
Vista lateral esquerda e inferior.
Vista superior e posterior.
Vista lateral esquerda e superior.
JUSTIFICATIVA
Como já foi dito, a vista frontal, ou principal, deve ser a mais representativa,
geralmente ela é representada na sua posição de utilização.
Devem ser utilizadas quantas vistas forem necessárias, mas buscando o
menor número de vistas possível. Três vistas costumam são suficientes
(frontal, lateral esquerda e superior). Muitas vezes apenas a vista frontal já́ é
suficiente, em outras são necessárias vistas auxiliares e em corte.
