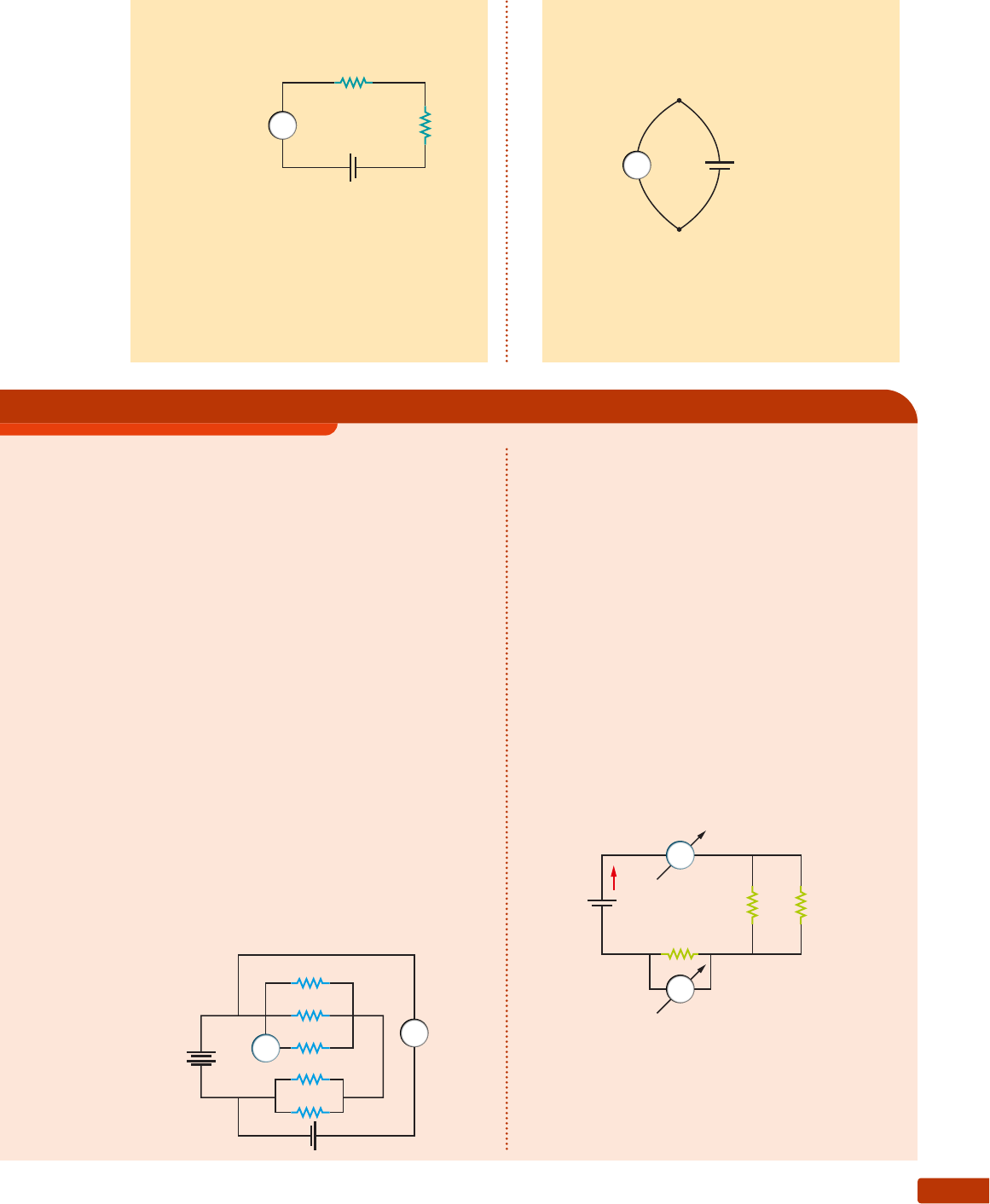

11. No circuito da figura o voltímetro é ideal (RV
infinita). A leitura neste aparelho é:
a) 120 V
b) zero
c) 60 V
d) 72 V
e) 48 V
A
B
C
D
4,0 Ω
6,0 Ω
ε = 120 V
V
Resoluç‹o:
Como a resistência do voltímetro é infinita e ele foi
inserido em série com os resistores, não passa cor-
rente. É nula a ddp entre A e C; portanto, VA = VC.
Também é nula entre C e D, logo: VC = VD.
Resumindo: VA = VC = VD
Podemos repensar uma nova figura interligando
diretamente o gerador aos terminais do voltíme-
tro, como mostra a figura a seguir.
A
B
ε = 120 V
+
–
V
Portanto, o voltímetro lê o valor da fem do
gerador.
Leitura do voltímetro: UVOLT = ε = 120 V
Exercícios de Reforço
12. Um gerador ideal de força eletromotriz ε = 48 V
alimenta um circuito elétrico com uma corrente
elétrica de intensidade 8,0 A. Esse circuito é cons-
tituído por cinco resistores formando uma associa-
ção mista. A resistência equivalente do circuito:
a) vale 6,0 Ω.
b) está indeterminada somente porque não
conhecemos a disposição dos cinco resistores.
c) está indeterminada porque não conhecemos
os valores das resistências associadas, nem
tampouco a sua disposição.
d) será maior que 24 Ω se os cinco resistores
forem iguais e estiverem em série.
e) vale 24 Ω, independentemente dos valores
das resistências e do tipo de associação.
13. (U. F. Uberlândia-MG) É dado um circuito elétrico
contendo cinco resistores de dois tipos diferentes
RA e RB. O circuito é alimentado por uma fonte
ideal com uma fem (ε) igual a 24 V. Um amperí-
metro A e um voltímetro V encontram-se ligados
ao circuito, conforme esquema.
R
A
R
A
R
A
R
B
R
B
ε
V
A
São dados os valores de resistência RA = 12 Ω e
RB = 8,0 Ω e sabe-se que os dois aparelhos de
medidas elétricas são ideais. Determine:
a) a leitura no voltímetro;
b) a leitura no amperímetro.
14. Numa rede elétrica de 110 V, diversas lâmpadas
idênticas de resistência R foram ligadas em parale-
lo. A corrente elétrica total da associação é de 22 A.
a) Determine a resistência equivalente do cir-
cuito.
b) Sendo R = 100 Ω, quantas lâmpadas foram
ligadas?
15. (Udesc-SC) No circuito representado pelo esque-
ma, o amperímetro e o voltímetro são ideais.
U = 90 V 12 Ω6,0 Ω
6,0 Ω
i
+
–
A
V
As leituras do amperímetro e do voltímetro são,
respectivamente:
a) 37,5 A e 52,5 V d) 7,5 A e 45 V
b) 15 A e 90 V e) 3,75 A e 22,5 V
c) 9,0 A e 54 V
Il
u
st
r
a
ç
õ
es
:
Za
pt
Capítulo 472
a) Qual a intensidade da corrente medida pelo
amperímetro?
b) Qual a tensão elétrica medida pelo voltíme-
tro?
c) Quais os valores das resistências R
1
 e R
2
?
16. (Unicamp-SP) No circuito da figura, A é um
amperímetro de resistência nula e V é um voltí-
metro de resistência infinita.
U = 100 V R
1
R
2
10,0 i
2
 = 2,0Ai
+
–
A
V
2. Disjuntores e fusíveis
Numa rede elétrica, os fios condutores são adequados à passagem de uma deter-
minada intensidade máxima de corrente e não se pode ultrapassá-la, para não supe-
raquecê-los, pois isso teria consequências desastrosas. a primeira seria o derretimento
da capa protetora isolante, provocando um curto-circuito. em seguida poderia iniciar-se
um incêndio. em alguns casos os condutores chegam mesmo a se fundir.
Disjuntores e fusíveis são dois elementos usados nos circuitos elétricos para pro-
teger os fios e os aparelhos contra uma possível sobrecarga de corrente elétrica, desli-
gando a rede.
Os disjuntores e os fusíveis funcionam basicamente do mesmo modo: eles inter-
rompem a passagem da corrente elétrica assim que esta assuma um valor superior a
uma determinada intensidade máxima denominada corrente nominal de pico. essa
corrente é preestabelecida de fábrica e por esse motivo usa-se o adjetivo “nominal”.
Cada disjuntor ou fusível tem a sua própria corrente nominal de pico. um disjuntor de
20 a (corrente nominal de pico) permite a passagem de corrente de intensidade menor
ou igual a 20 a, mas interrompe a corrente de intensidade maior que 20 a.
Os fusíveis
Os fusíveis se fundem quando a corrente elétri-
ca circulante ultrapassa o valor de sua corrente no-
minal de pico. assim, eles interrompem a corrente
elétrica que circula naquele fio.
Z
a
p
t
Um aparelho de TV possui um fusível protetor
de 5 A; este é o valor de sua corrente nominal de
pico. Se este aparelho receber uma sobrecarga de
corrente de intensidade 5,1 A, o fusível vai fundir
e interromper a corrente, protegendo assim o te-
levisor.
Uma vez solucionado o problema que causou o
excesso de corrente, o fusível deve ser necessaria-
mente substituído por outro, pois ele fundiu e ficou
inutilizado.
Exemplo 4
Figura 5. Antigo fusível de rosca e seus elementos inter-
nos. É usado em circuitos residenciais.
Figura 6. Fusível usado em
equipamentos eletrônicos
como protetor de apare-
lhos.
Figura 7. Fusível de cartu-
cho, usado nas chaves de
entrada de energia elétrica
em residências.
lu
IZ
 a
u
g
u
s
t
O
 r
Ib
e
Ir
O
e
d
u
a
r
d
O
 s
a
N
ta
lI
e
s
t
r
a
e
d
u
a
r
d
O
 s
a
N
ta
lI
e
s
t
r
a
porcelana
metal
condutorcontato
isolamento
fio metálico
para fusão
janela
