Prévia do material em texto

CONCEITO DE CORROSÃO
É o ataque destrutivo sofrido por um material em conseqüência de ação
química ou eletroquímica do meio, podendo estar ou não associado a esforços
mecânicos. A corrosão pode incidir sobre diversos tipos de materiais, sejam
metálicos como os aços ou as ligas de cobre, por exemplo, ou não metálicos,
como plásticos, cerâmicas ou concreto.
Algumas condições específicas devem estar presentes antes que uma
célula de corrosão passe a atuar:
1. Existência de um anodo e de um catodo.
2. Existência de um potencial elétrico entre o anodo e o catodo.
3. Deve existir um caminho metálico conectando eletricamente o anodo e o
catodo.
4. O anodo e o catodo devem estar imersos num eletrólito eletricamente
condutivo.







Os processos corrosivos podem ser classificados em dois grandes
grupos, abrangendo todos os casos deterioração por corrosão:
- Corrosão Eletroquímica;
 - Corrosão Química.

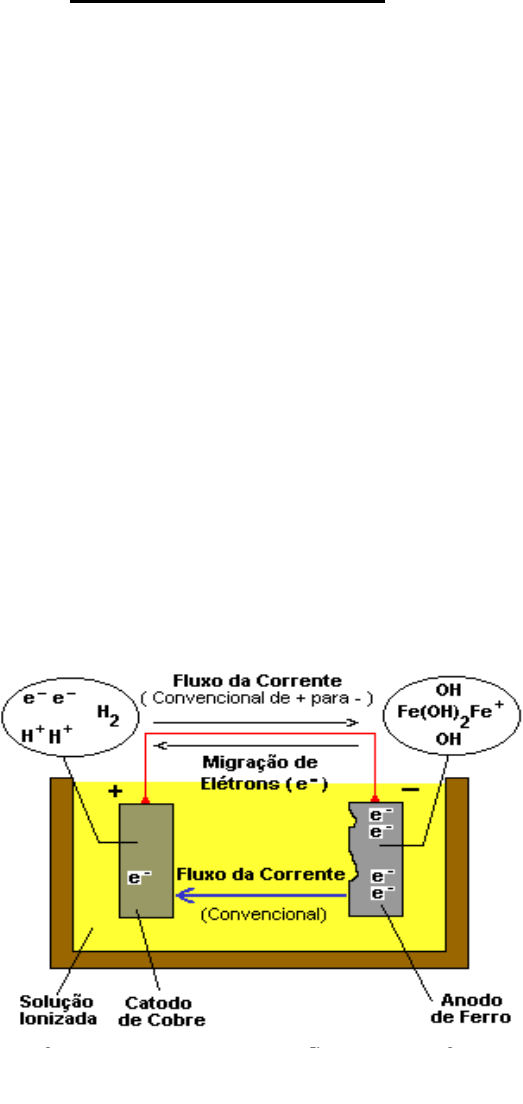

Figura: Célula de corrosão
O processo de corrosão eletroquímica são mais freqüentes na natureza
e se caracterizam basicamente por:
• Necessariamente na presença de água no estado líquido;
• Formação de uma pilha ou célula de corrosão, com a circulação de
elétrons na superfície metálica.
• O processo eletrolítico de corrosão pode ser decomposto em três
etapas principais, tais como:
∗ Processo catódico – recepção de elétrons, na área catódica, pelos
íons ou moléculas existentes na solução;
∗ Processo anódico – passagem de íons para a solução;
∗ Deslocamento dos elétrons e íons – ocorre a transferência dos
elétrons das regiões anódicas para as catódicas pelo circuito metálico e
uma difusão de ânions e cátions na solução.
Já os processos de corrosão química são, por vezes, denominados
corrosão ou oxidação em altas temperaturas. Estes processos são menos
freqüentes na natureza, envolvendo operações onde as temperaturas são
elevadas. Tais processos corrosivos se caracterizam basicamente por:
• Ausência da água líquida;
• Temperaturas, em geral, elevadas;
• Interação direta entre o metal e o meio corrosivo.
Meios Corrosivos
- Atmosfera: o ar contém umidade, sais em suspensão, gases
industriais, poeira, etc. O eletrólito constitui-se da água que condensa na
superfície metálica, na presença de sais ou gases presentes no ambiente.
Outros constituintes como poeira e poluentes diversos podem acelerar o
processo corrosivo;
- Solos: os solos contêm umidade, sais minerais e bactérias. Alguns
solos apresentam também, características ácidas ou básicas. O eletrólito
constitui-se principalmente da água com sais dissolvidos;
- Águas naturais (rios, lagos e do subsolo): estas águas podem conter
sais minerais, eventualmente ácidos ou bases, resíduos industriais, bactérias,
poluentes diversos e gases dissolvidos. O eletrólito constitui-se principalmente
da água com sais dissolvidos. Os outros constituintes podem acelerar o
processo corrosivo;
- Água do mar: estas águas contêm uma quantidade apreciável de sais.
Uma análise da água do mar apresenta em média os seguintes constituintes
em gramas por litro de água:
Cloreto (Cl-) 18,9799
Sulfato (SO-) 2,6486
Bicarbonato (HCO) 0,1397
Brometo (Br-) 0,0646
Sódio (Na+) 10,5561
Magnésio (Mg 2+) 1,2720
Potássio (K+) 0,3800
Fluoreto (F-) 0,0013
Cálcio (Ca2+) 0,4001
Estrôncio (Sr+2) 0,0133
Ácido Bórico (H3BO3 ) 0,0260

- Produtos químicos: os produtos químicos, desde que em contato com
água ou com umidade e formem um eletrólito, podem provocar corrosão
eletroquímica.


Custo da Corrosão

- INDÚSTRIA (Química, Petrolífera, Naval, Automobilística);
- CONSTRUÇÃO CIVIL;
- MEDICINA;
- OBRAS DE ARTES.

� Perdas Diretas:
• Os custos de substituição das peças que sofrem corrosão;
• Mão-de-obra;
• Energia;
• Os custos e a manutenção dos processos de proteção
(recobrimentos, pinturas, proteção catódica).

� Perdas indiretas:
• A perda do produto;
• As paralisações acidentais para a substituição de um tubo
corroído;
• A perda dos produtos;
• A perda da eficiência, proveniente da diminuição de
transferência de calor através de produtos de corrosão
acumulados.

Número de oxidação

O número de oxidação de um átomo numa molécula ou num íon se
define como a carga elétrica do átomo.

Regra para determinar os números de oxidação:
1)- Cada átomo, em um elemento puro, tem o numero de oxidação igual
a zero. Ex: S ou I2;
2)- Íons constituídos por um átomo, o numero de oxidação é igual à
carga do íon. Ex: Al2O3 (Al
+3 e O-2 );
3)- O flúor é sempre -1 nos compostos com outros elementos;
4)- Os halogênios Cl, Br, e I são sempre -1 nos compostos, exceto
quando combinados com O ou o F;
5)- Na maioria dos compostos, o número de oxidação do H é +1, exceto
em hidretos metálicos onde é -1; e do O é -2, exceto no FeO: +2 e nos
peróxidos -1;
6)- Íons monoatômicos, como por exemplo, S-2, o número de oxidação é
igual à carga do íon. Logo: vale -2;
7)- A soma algébrica dos números de oxidação num composto neutro é
igual a zero: num poliatômico, a soma deve ser igual à carga do íon.

Sistema redox

Reação redox → processos químicos que envolvem a transferência de
elétrons de uma molécula, átomo ou íon para outro reagente.

Oxidação e redução

Oxidação → aumento do número de oxidação;
Redução → decréscimo no número de oxidação;

Agente oxidante → substância que promove uma oxidação ao mesmo
tempo em que ela se reduz no processo: bom aceitador de elétrons.

Agente redutor → é a substância que doa elétrons promovendo a
redução de outra substância e ela é oxidada no processo: bom doador de
elétrons.

Ex:
Fe2O3 (s) + 3 CO (g) → 2 Fe (s) + 3 CO2 (g)



2. Classificação da Corrosão quanto à natureza

� Corrosão Química

� ataque de um agente químico
diretamente sobre o material (metálico
ou não)


não necessita da presença de água


� Corrosão por um gás na ausência de camada
protetora;


� Corrosão em soluções não-aquosas (alguns
solventes orgânicos);

Ex.: Zn + H2SO4 ZnSO4 + H2
� Corrosão de materiais não metálicos
(degradação).

Exs.:
Polímeros (“plásticos”) => reações químicas
(como hidrólise do PET) causam quebra das
macromoléculas com perda das características
do material;

Concretos => destruição pela ação dos
poluentes











� Corrosão Eletroquímica

� processo espontâneo que ocorre
quando o metal ou liga está em contato
com um eletrólito

� acontecem, simultaneamente,
reações anódicas e catódicas.

� realiza-se necessariamente na
presença de água


corrosão química em
poste de concreto

Deslocamento de elétrons e íons => transferência dos
elétrons das regiões anódicas para as catódicas pelo
circuito metálico e uma difusão de ânions e cátions na
solução

Processo anódico => passagem de íons para a solução

Processo catódico => recepção de elétrons, na área
catódica
Ex.: Formação de ferrugem

reação anódica (oxidação):
Fe Fe 2+ + 2e
-

reação catódica (redução):
2 H2O + 2e
- H2 + 2 OH
-


Região intermediária:
Fe2+ + 2 OH– Fe(OH)2 hidróxido
ferroso

Em alta % de O2:
2 Fe(OH)2 + H2O + ½ O2 2 Fe(OH)3
2 Fe(OH)3 Fe2O3.H2O + 2 H2O


Em baixa % de O2:
3 Fe(OH)2 Fe3O4 + 2 H2O + H2



Ocorrências:

� Corrosão atmosférica

� Corrosão por soluções aquosas

� Corrosão no solo em presença de umidade

� Corrosão por um gás em presença de uma
camada de corrosão (filme),

alaranjado/ castanho-avermelhado
preto
� Corrosão Eletrolítica

� tipo de processo eletroquímico não-
espontâneo provocado por correntes
de fuga


aplicação de corrente elétrica externa
� Costuma ocorrer em tubulações submersas ou
enterradas (oleodutos, gasodutos, adutoras,
cabos telefônicos)



metal é forçado a agir como anodoativo

 isolamento
deficiências
 aterramento










corrosão eletrolítica em
tubulação industrial
Tabela de potenciais de redução

� Baseia-se no eletrodo padrão de hidrogênio
(Eº = 0,0V medido a 25ºC e 1mol/L)





Pilhas Eletroquímicas
São dispositivos capazes de transformar
energia química em energia elétrica ou energia
elétrica em energia química.

Pilhas eletroquímicas são formadas basicamente
por:
1)- Anodo → eletrodo onde saem os elétrons →
eletrodo em que há a oxidação → ocorre a corrosão
2)- Catodo → eletrodo onde chegam os elétrons →
eletrodo em que há a redução → não ocorre a
corrosão
3)- Eletrólito → condutor (usualmente um líquido)
contendo íons que transportam a corrente elétrica (
sentido: anodo- catodo)
4)- Circuito metálico → ligação metálica entre anodo-
catodo por onde escoem os elétrons (sentido:
anodo- catodo)

OBS:
Retirando-se do sistema: catodo, eletrólito ou
circuito metálico, destrói-se a pilha => impede-se a
corrosão

A força eletromotriz de uma pilha é a diferença de
potencial (ddp) entre os eletrodos



A ddp está presente em um sistema quando:

� Os eletrodos são constituídos de diferentes
substâncias e possuem, portanto, diferentes
potenciais
ou

� Os eletrodos são da mesma substância, mas as
soluções contêm concentrações diferentes

ou

� Os eletrodos são da mesma substância e as
soluções contêm concentrações iguais, mas os
eletrodos estão submetidos a diferentes
pressões parciais de substâncias gasosas

Eºcel = Eºred (catodo) - Eºred (anodo)

Se o potencial de redução da célula for positivo


Reação espontânea
Exemplo:

Semi-equações:
oxidação Zn (s) Zn
2+
(aq) + 2e
–

(+0,34V)
redução Cu2+(aq) + 2e
– Cu(s)
(+0,76V)

Eq. Global Zn(s) + Cu
2+
(aq) Zn
2+
(aq) +
Cu(s)

Dessa forma:
– cede elétrons
Zn é a espécie redutora
– sofre oxidação


– ganha elétrons
Cu2+ é a espécie oxidante
– sofre redução



OBS:

Ocorrência das pilhas de corrosão → potenciais de eletrodos diferentes, com
diferença de potencial entres eles (dois pontos da superfície metálica).


Principais Tipos De Pilhas

1)- Pilha de Eletrodos Metálicos Diferentes (Pilha Galvânica)
� Ocorre entre dois metais ou ligas diferentes que estejam em contatos e
imersos em um mesmo eletrólito;
� Deve haver um anodo e um catodo para que possa ter a diferença de
potencial entre eles;
� Deve ter um caminho elétrico (fio condutor de eletricidade que ligue o
anodo ao catodo);
� É uma corrosão localizada;
� Ocorre perfurações no material metálico (que funciona como anodo);

Ocorrem em:
� Caldeiras em presença de sais (tubos de caldeira de aço carbono
onde ocorrem depósitos de cobre ou óxidos de cobre (água de
alimentação ou impurezas de bronze)).
� Tanques de aço de carbono ou galvanizado (ocasionada pela
presença de cobre ou compostos originados pela ação corrosiva
ou erosiva sobre a tubulação de cobre que alimenta o tanque).
OBS:
O metal mais ativo na tabela de potencial de eletrodo → funciona como
anodo da pilha galvânica → cede elétrons → ocorre a corrosão (sentido
corroído).
EX:
Ferro em contato metálico com cobre e imersos em um eletrólito (água
salgada)

Proteção contra a corrosão Galvânica:
• Uso de materiais de nobreza próximos;
• Isolamento dos materiais de nobrezas diferentes (Ex: teflon);
• Aplicação de revestimentos protetor do anodo e do catodo;
• Inibidores de corrosão;

OBS:
Os inibidores são compostos químicos que, quando adicionados ao meio
corrosivo, diminuem a sua agressividade.


Tipos de pilhas de eletrodos metálicos diferentes (Pilha Galvânica):

1.1)- Pilha de ação local
� Ocorre quando o anodo e o catodo estão em contato direto, em
presença de um eletrólito;
� Aparece em um mesmo material devido a heterogeneidades
diversas, decorrentes de composição química do material, textura do
material, tensões internas, dentre outras.

EX:


1.2)- Pilha ativa-passiva
� Metais e ligas tendem a tornar-se passivos devido à formação de uma
película fina e aderente de óxido ou outro compostos insolúvel na
superfície (Ex: alumínio, chumbo, aço inoxidável, ferro dentre outros);
� Película formada faz com que o material funcione como áreas catódicas;
� Uma pequena danificação a película de proteção (por ação mecânica ou
pela ação de íons halogenetos (especialmente Cl-) → ocorre à formação
de áreas ativa (anódica) → aparecimento de uma pilha → proporciona
corrosão localizada.
EX:




2)- Pilhas de concentração
� Ocorre entre materiais metálicos de mesma natureza, mas que
podem originar uma diferença de potencial, ocasionando processos
de corrosão;
� Ocorre quando se tem um mesmo material metálico em contato com
diferentes concentrações de um mesmo eletrólito ou em contato com
o mesmo eletrólito, porem em locais em que o teores de gases
dissolvidos são diferentes. Tem-se primeiro caso uma pilha de
concentração iônica e no segundo caso uma pilha de aeração
diferencial.


2.1)- Pilha de concentração iônica
� Esta pilha surge sempre que um material metálico é exposto a
concentrações diferentes de seus próprios íons (soluções de concentrações
diferentes);
� Ela ocorre porque o eletrodo torna-se mais ativo quando
decresce a concentração de seus íons no eletrólito;

Ex:


OBS:

O interior da fresta recebe pouca movimentação de eletrólito, tendendo a
ficar mais concentrado em íons de metal (área catódica), enquanto que a
parte externa da fresta fica menos concentrada (área anódica), com
conseqüente corrosão das bordas da fresta.

2.2)- Pilha de aeração diferencial
� Pilha constituída de eletrodos de um só material metálico em contato
com um mesmo eletrólito, mas apresentando regiões com diferentes
teores de gases dissolvidos;
� Esta pilha é formada por concentrações diferentes do teor de
oxigênio;
� De forma idêntica à pilha de concentração iônica diferencial, esta
pilha também ocorre com freqüência em frestas. Apenas as áreas
anódicas e catódicas são invertidas em relação àquela. Assim, o
interior da fresta, devido a maior dificuldade de renovação do
eletrólito, tende a ser menos concentrado em oxigênio (menos
aerado), logo, área anódica. Por sua vez a parte externa da fresta,
onde o eletrólito é renovado com facilidade, tende a ser mais
concentrada em oxigênio (mais aerada), logo, área catódica. O
desgaste se processará no interior da fresta.




OBS:
A diferença de concentração de oxigênio origina uma diferença de
potencial.


2)- Pilha Eletrolítica
� Se caracteriza por ser um processo eletroquímico, que se dá com a
aplicação de corrente elétrica externa, ou seja, trata-se de uma corrosão
não-espontânea;
� Esse fenômeno é provocado por correntes de fuga, também chamadas
de parasitas ou estranhas, e ocorre com freqüência em tubulações de
petróleo e de água potável, em cabos telefônicos enterrados, em
tanques de postos de gasolina dentre outros. Geralmente, essas
correntes são devidas a deficiências de isolamento ou de aterramento,
fora de especificações técnicas;
� Quando elas (corrente de fuga) atingem instalações metálicas
enterradas podem ocasionar intensa corrosão localizada;

A taxa de corrosão depende:
� Intensidade da corrente;
� Distância entre estruturas interferente e interferida e
localização da fonte de corrente interferente;
� Existência ou não de revestimentos e qualidades deste;

EX:

Figura: Corrosão eletrolítica em tubos de aço-carbono provocada por corrente
de fuga


OBS:

Tubulações enterradas → oleodutos, gasodutos, adutoras, cabos de telefônicos
com revestimentos metálico (chumbo) → freqüentemente sujeitos a casos em
que a correntes elétricas de interferência que abandonam o seu circuito normalpara fluir pelo solo ou pela água → atingem instalações metálicas enterradas
→ corrosão.






















O que determina quem é catodo e anado numa pilha
eletrolítica?

Aplicação de energia externa → pólo ⊕ → anodo
Aplicação de energia externa → pólo Θ → catodo


� Região onde a corrente elétrica entra no eletrólito → área anódica →
reação para um metal M qualquer é:

M → M + + ne

� Região onde a corrente elétrica abanda o eletrólito e entra na estrutura
→ área catódica → pode ocorrer qualquer uma das reações a seguir:

H2O + ½ O2 + 2e → 2 OH
 – (meio neutro aerado)
H2O + + 2e → H2 + 2 OH
 – (meio neutro não aerado)
2 H+ + ½ O2 + 2e → H2O (meio ácido aerado)
2 H+ + 2e → H2 (meio ácido não aerado)

OBS:
O anodo vai sendo consumido (perda de massa) e o catodo deposita-se como
cobre puro.
Formas de Corrosão

As formas segundo as quais a corrosão pode manifestar-se são definidas
principalmente pela aparência da superfície corroída:

� Corrosão uniforme → caracterizada pelo ataque de toda a superfície
metálica em contato com o meio corrosivo com a conseqüente
diminuição de espessura.

Ex1:
Dissolução de um pedaço de aço ou zinco imerso em ácido sulfúrico
diluído, que ocorre a uma taxa uniforme sobre toda a superfície.

EX2:









� Corrosão por placas → produtos de corrosão se formam em placas e
se desprendem progressivamente. Comum em metais que formam
películas, inicialmente protetoras, mas que, ao se tornarem espessas,
fraturam e perdem aderência, expondo o metal a novo ataque.





� Corrosão alveolar → a corrosão se processa na superfície metálica
produzindo sulcos ou escavações semelhantes a alvéolos,
apresentando fundo arredondado e profundidade geralmente menor que
o seu diâmetro. É freqüente em metais formadores de películas
semiprotetoras ou quando se tem corrosão sob depósito, como no caso
de corrosão por aeração diferencial.




� Corrosão por Pite → é uma corrosão localizada que consiste na
formação de cavidades de pequena extensão e razoável profundidade.
Ocorre em determinados pontos da superfície enquanto que o restante
pode permanecer praticamente sem ataque. Ocorre em geral pela ação
dos chamados íons halogenetos (Cl-, Br-, I-, F-) e esta dissolução
localizada da película gera uma área ativa que diante do restante
passivado provoca uma corrosão muito intensa e localizada.



Figura: corrosão por Pite

� Corrosão intergranular ou intercristalina → ocorre quando existe um
caminho preferencial para a corrosão na região dos contornos de grão.
Observando-se que os grãos vão sendo destacados à medida que a
corrosão se propaga. Em geral, ocorre perda das propriedades
mecânicas e podem fraturar quando solicitado por esforços mecânicos.

EX:
Nos aços inoxidáveis, a diferença na composição química se deve à
formação de uma zona empobrecida em cromo nas vizinhanças dos
contornos de grão, em conseqüência da precipitação de carbonetos de
cromo.

Figura: Corrosão intergranular
� Corrosão intragranular ou transcristalina → a corrosão se manifesta
sob a forma de trincas que se propagam pelo interior dos grãos da rede
cristalina do material metálico.


Figura: Corrosão intragranular
� Corrosão filiforme → Processa-se sob a forma de finos filamentos,
mas não profundos, que se propagam em diferentes direções. Tipo de
corrosão que se processa sob a forma de filmes de revestimentos,
especialmente de pintura.


Figura: Corrosão filiforme


� Corrosão por esfoliação → inclusões nos contornos dos grãos se
transformam em produtos de corrosão ao longo de planos paralelos à
superfície metálica → exercem pressão sobre as camadas não
corroídas → desintegração do material em formas de placas paralelas à
superfície da material metálico.


Figura: Corrosão por esfoliação - liga de alumínio com esfoliação em área de
fresta sujeita a estagnação de solução aquosa de cloreto de sódio







Métodos de Controle da Corrosão
Isolamento Elétrico →→→→ isolar a tubulação de
estruturas metálicas estranhas. Uma estrutura
metálica estranha pode ser outras tubulações,
conduites elétricos, e provavelmente, a mais comum,
aço de reforço concretado. O isolamento elétrico
reduz o problema de controle da corrosão em
relação aos efeitos do ambiente solo sobre a própria
tubulação.
Revestimentos →→→→ têm a finalidade de formar
um filme contínuo, constituído de material isolante,
sobre uma superfície metálica que se pretende
isolar. Um revestimento será um meio efetivo de
interrompimento de corrosão se:
� O material de revestimento for um efetivo
isolante elétrico;
� Puder ser aplicado sem interrupções ou
descontinuidades, e resistir íntegro durante o
transporte, instalação e operação de
enterramento;
� O revestimento prover inicialmente um filme
quase perfeito e assim permanecer ao longo do
tempo.
Proteção catódica →→→→ Consiste em transformar
a estrutura a proteger no catodo de um célula
eletroquímica ou eletrolítica.
Quando um sistema de proteção catódica
eficaz é instalado, todas as partes da corrente
coletada da estrutura protegida do eletrólito
circunvizinho e toda a superfície exposta se
tornam uma única área catódica. A proteção
catódica pode ser dividida em:

� Proteção catódica galvânica (ou por anodo
de sacrifício)
Utiliza uma força eletromotriz de natureza
galvânica para imprimir a corrente necessária à
proteção da estrutura considerada. A força
eletromotriz resulta da diferença entre o
potencial natural do anodo e o potencial da
estrutura que se deseja proteger. Anodos de
sacrifício mais comuns: Ligas de magnésio,
ligas de alumínio e ligas de zinco.
Ex.: Instalações marítimas.

� Proteção catódica por corrente impressa

Utiliza uma força eletromotriz, proveniente de
uma fonte de corrente contínua, para imprimir
a corrente necessária à proteção da estrutura
considerada. A força eletromotriz pode provir de
baterias convencionais, solares,
termogeradores, conjuntos motor-gerador ou
retificadores de corrente. Os retificadores
constituem a fonte mais freqüentemente
utilizada, e através deles retifica-se uma
corrente alternada, obtendo-se uma corrente
contínua que é injetada no circuito de proteção.
Os anodos mais empregados são os de
grafite, ferro-silício, ferro-silício-cromo, chumbo-
antimônio-prata, titânio platinizado, nióbio
platinizado e magnetita.





]Inibidores de corrosão

Compostos químicos adicionados ao meio
corrosivo que visam diminuir a agressividade do
meio corrosivo.

� Inibição anódica => formação de produtos
insolúveis nas áreas anódicas, produzindo
uma polarização anódica. Os compostos
formados são também chamados de
passivadores. Este método funciona
somente com metais ou ligas formadores
de película protetora (titânio, cromo, ligas
de ferro-cromo, ligas de ferro-cromo-
níquel). Exemplos: hidróxidos, carbonatos,
fosfatos, silicatos, boratos de metais
alcalinos, nitrito de sódio e cromatos de
potássio e sódio.

� Inibição catódica => formação de produtos
insolúveis nas áreas catódicas, produzindo
uma polarização catódica. Nesse caso, o
metal é forçado a agir como catodo.
Exemplos: sulfatos de zinco, magnésio ou
níquel. Usos: estruturas enterradas ou
submersas.

� Inibição por barreira (inibidores por
adsorção) => compostos que têm a
propriedade de formar películas, por
adsorção à superfície metálica, criando uma
película protetora sobre as áreas anódicas
e catódicas. Exemplos: sabões de metais
pesados, aminas uréias.

� Seqüestradores de oxigênio => compostos
que reagem com o oxigênio promovendo a
desaeração do meio.
Exemplos:
Sulfito de sódio (Na2SO3+ ½ O2
Na2SO4)
Hidrazina (N2H4 + O2 N2 + 2 H2O)

Algumas aplicações dos inibidores =>
destilação do petróleo; tratamento de águas
(caldeiras, refrigeração e injeção); sistemas
de oleodutos e gasodutos, etc.
