26/10/2023, 22:44 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5820562 1/5

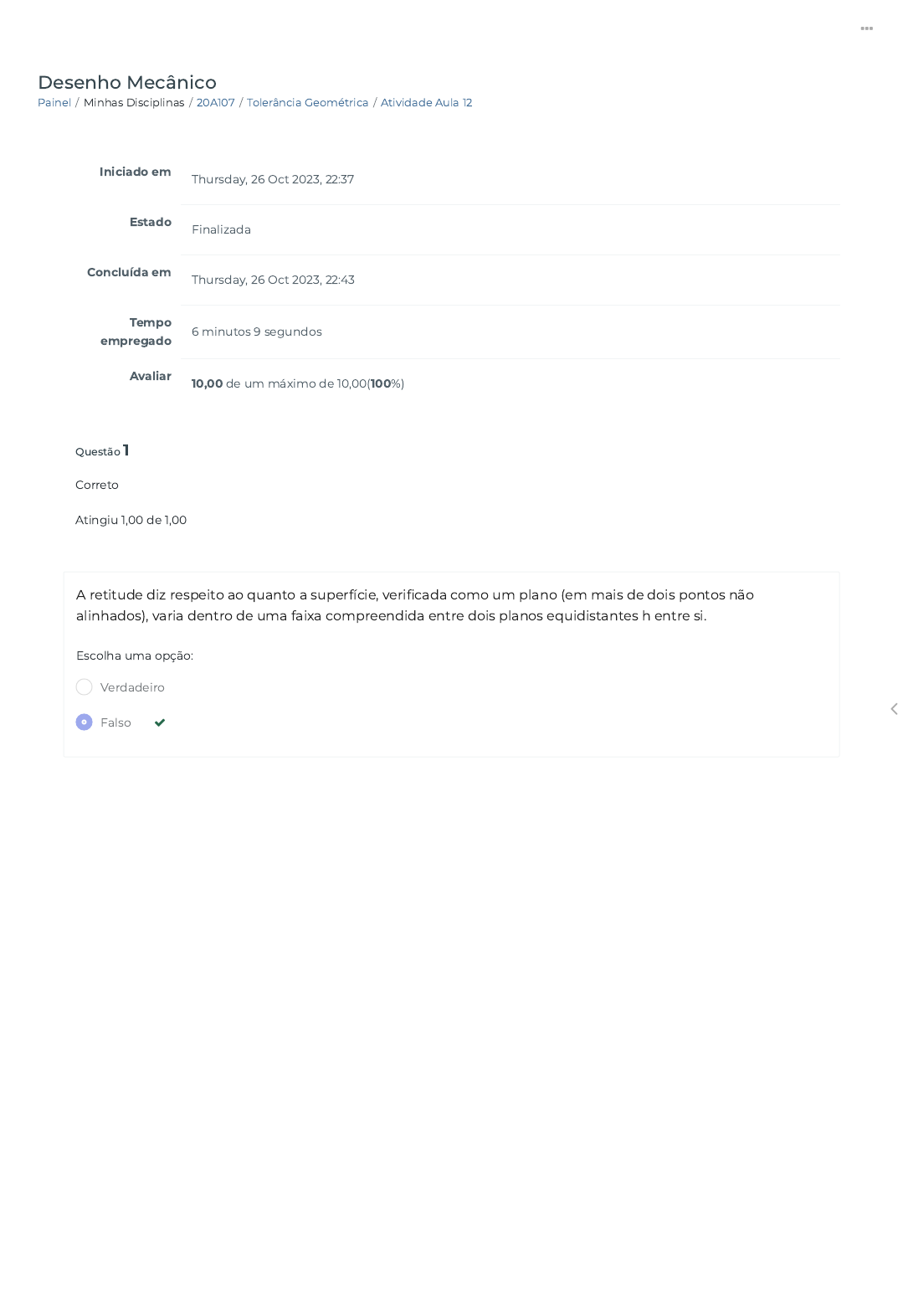

Painel / Minhas Disciplinas / 20A107 / Tolerância Geométrica / Atividade Aula 12
Desenho Mecânico
Iniciado em
Thursday, 26 Oct 2023, 22:37
Estado
Finalizada
Concluída em
Thursday, 26 Oct 2023, 22:43
Tempo
empregado
6 minutos 9 segundos
Avaliar
10,00 de um máximo de 10,00(100%)
Questão 1
Correto
Atingiu 1,00 de 1,00
A retitude diz respeito ao quanto a superfície, veri�cada como um plano (em mais de dois pontos não
alinhados), varia dentro de uma faixa compreendida entre dois planos equidistantes h entre si.
Escolha uma opção:
Verdadeiro
Falso 


https://ava.politecnicabr.com.br/my/
https://ava.politecnicabr.com.br/my/
https://ava.politecnicabr.com.br/course/view.php?id=942
https://ava.politecnicabr.com.br/course/view.php?id=942#section-14
https://ava.politecnicabr.com.br/mod/quiz/view.php?id=26321
https://ava.politecnicabr.com.br/
26/10/2023, 22:44 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5820562 2/5
Questão 2
Correto
Atingiu 1,25 de 1,25
As tolerâncias de orientação e posição recebem uma de�nição de “elementos associados”. Indique a alternativa
que justi�ca corretamente essa informação.
Escolha uma opção:
Questão 3
Correto
Atingiu 1,00 de 1,00
Circularidade refere-se ao quanto um eixo cilíndrico varia em seu diâmetro real, sendo medida numa
determinada posição do seu comprimento, considerando admissível o valor compreendido entre dois círculos
imaginários concêntricos, cujos diâmetros variam em d.
Escolha uma opção:
a. As tolerâncias de orientação e de posição precisam ser representadas juntamente com uma instrução descritiva
extensa que faça a associação.
b. As tolerâncias de orientação e posição precisam ser representadas ao mesmo tempo em mais de uma vista do
desenho.
c. As tolerâncias de orientação e posição precisam ser representadas no elemento tolerado com indicação de outro
elemento de referência.

d. As tolerâncias de orientação e posição precisam ser representadas ao mesmo tempo em mais de um desenho, o
que caracterizara e justi�ca o termo “associado”.
e. As tolerâncias de orientação e de posição precisam ser representadas ambas ao mesmo tempo, associando
posição e orientação.
Verdadeiro 
Falso


https://ava.politecnicabr.com.br/
26/10/2023, 22:44 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5820562 3/5
Questão 4
Correto
Atingiu 1,00 de 1,00
Planeza refere-se à linearidade em uma superfície da peça, sendo medido, num determinado comprimento, o
quanto a linha super�cial real varia dentro de uma faixa imaginária de ordem h, que representa a tolerância
admitida.
Escolha uma opção:
Questão 5
Correto
Atingiu 1,25 de 1,25
Mesmo com as medidas projetadas dentro dos limites, uma peça pode não montar no conjunto ou ter seu uso
comprometido por variações de forma. Quanto à simbologia de forma usada em desenho técnico, é correto
a�rmar:
Escolha uma opção:
Questão 6
Correto
Atingiu 1,00 de 1,00
A cilindricidade diz respeito ao quanto a superfície de um eixo cilíndrico, veri�cada no seu comprimento e não
apenas em uma seção, varia dentro de uma faixa compreendida entre dois limitantes cilíndricos concêntricos,
cujos diâmetros variam em d.
Escolha uma opção:
Verdadeiro
Falso 
a. Os símbolos de GD&T empregados em desenho mecânico são os mesmos empregados para rugosidade.
b. Uma superfície não plana pode admitir variações importantes no seu formato, como cilindricidade, por exemplo, e
emprega simbologia apropriada.

c. A regularidade no alinhamento de uma aresta é irrelevante, mesmo que se indique no desenho o símbolo de
retitude.
d. A medida admitida na tolerância de circularidade independe do diâmetro e é representada por um losango.
e. Inexistem normas e simbologias que sugerem planicidade em uma superfície.
Verdadeiro 
Falso


https://ava.politecnicabr.com.br/
26/10/2023, 22:44 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5820562 4/5
Questão 7
Correto
Atingiu 1,25 de 1,25
Indique a alternativa em que se relaciona corretamente a simbologia com a característica tolerada a que se
refere.
Escolha uma opção:
Questão 8
Correto
Atingiu 1,25 de 1,25
GD&T é um sistema de controle de tolerâncias geométricas que devem ser indicadas nos desenhos técnicos.
Marque a opção onde se justi�ca corretamente a indicação de tolerância geométrica nos desenhos.
Escolha uma opção:
a. Paralelismo indica que linhas ou superfícies estejam equidistantes a um ponto comum, mesmo que sejam
concorrentes.
b. Concentricidade diz respeito ao quanto um cilindro está desalinhado com relação ao seu próprio eixo central.
c. Posição é a tolerância permitida para uma faixa, onde setores perpendiculares podem apresentar certa inclinação.
d. Simetria necessita de uma referência equidistante aos dois elementos tolerados. 
e. Perpendicularidade é usada para controlar inclinações entre 45º e 60º.
a. A indicação de características geométricas implica na necessidade de instrumentos de precisão milesimal.
b. As tolerâncias geométricas no desenho devem evidenciar a necessidade de controle de características que não
são controladas pelo controle dimensional.

c. As tolerâncias geométricas são indicadas para substituir o sistema de cotagem dimensional, que não é tão
e�ciente.
d. A simbologia é empregada para caracterizar o desenho, diferenciando o desenho técnico mecânico dos desenhos
de outras áreas.
e. É opção do desenhista aplicar ou não a simbologia de GD&T, pois não há critério normativo para isso.


https://ava.politecnicabr.com.br/
26/10/2023, 22:44 Atividade Aula 12
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=5820562 5/5
© 2022 - Escola Politécnica Brasileira
Questão 9
Correto
Atingiu 1,00 de 1,00
Em desenho técnico, as informações imputadas no formato de símbolos auxiliam na compreensão
e determinam parâmetros de fabricação, montagem ou uso do item representado. Os símbolos de GD&T estão
associados a características geométricas. Analise e marque a opção onde se relacionam apenas tolerâncias
geométricas que podem ser indicadas pela simbologia estudada.
Escolha uma opção:
a. Posição entre centros de dois furos, mantendo-se a distância; acabamento super�cial polido; sobremetal de 0,5
mm para retí�ca.
b. Posição entre centros de dois furos, mantendo-se a distância; deformação numa superfície convexa de�nida;
variação no formato cilíndrico de um eixo.

c. Deformação numa superfície convexa de�nida; sobremetal para próxima operação; superfície polida e espelhada.
d. Deformação numa superfície convexa de�nida; inclinação do eixo central de um furo passante; superfície polida e
espelhada.
e. Deformação numa superfície convexa de�nida; inclinação do eixo central de um furo passante; microdureza por
carbonitretação.
