REVISÃO DE SIMULADO
Nome:
ABNER ENDRYE PIMENTEL DE ALMEIDA
Disciplina:
Controle de Processos
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão
001

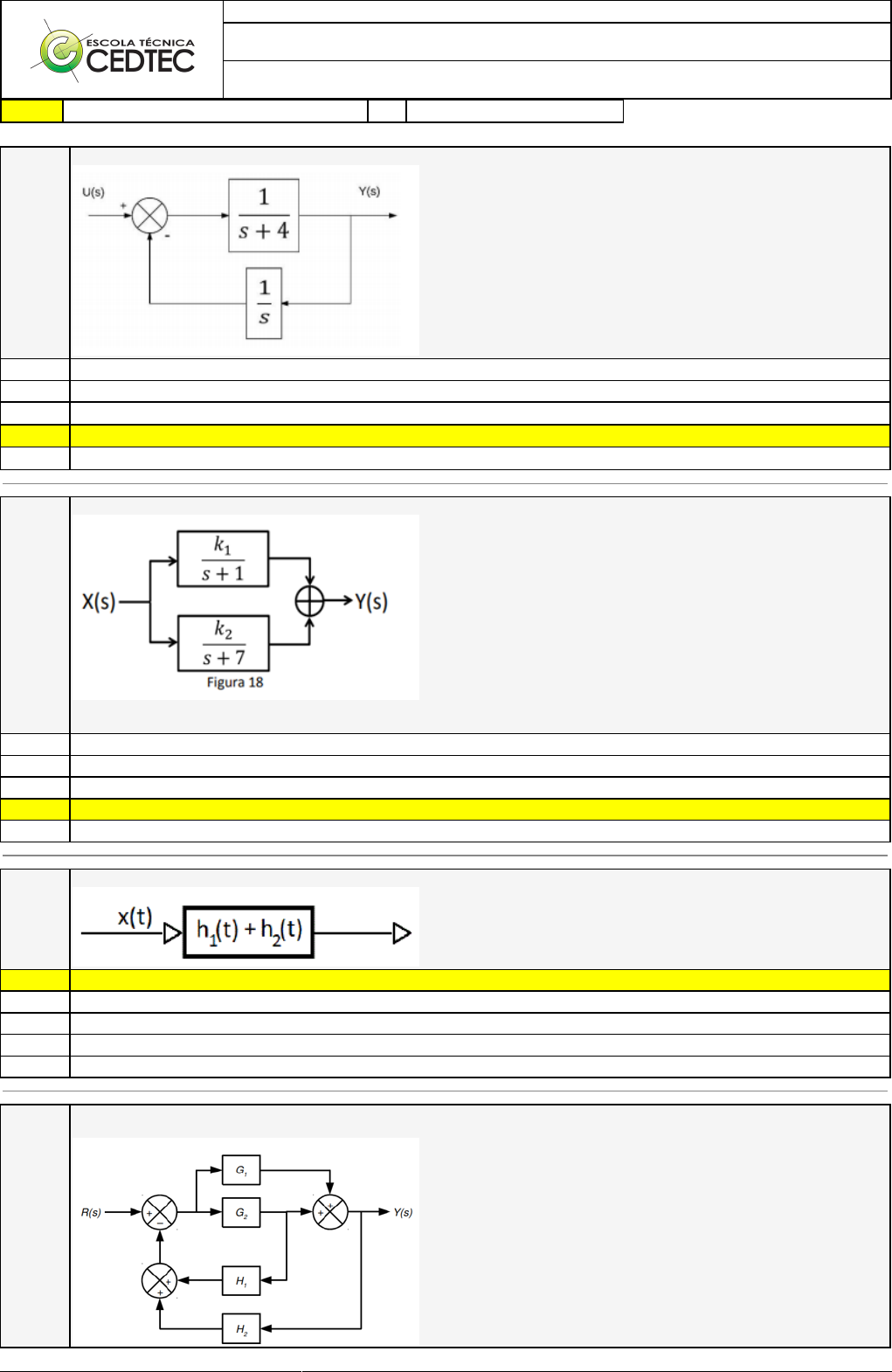

A função de transferência equivalente ao diagrama de blocos apresentado ao lado encontra-se em:
A) G(s)=1/(s+4). s
B) G(s)=s/(s+4)
C) G(s)=1/(s2+12s+1)
X D) G(s)=s/(s2+4s+1)
E) G(s)=1/(s2+12s+4)
Questão
002
Observe a Figura
Sabendo-se que a função de transferência equivalente é dada por:
H(s)=(6s+18) /(s2+8s+7), é correto afirmar que as constantes k1 e k2 são, respectivamente:
A) k1 = 7 e k2 = 2
B) k1 = 4 e k2 = 2
X C) k1 = 2 e k2 = 7
D) k1 = 2 e k2 = 4
E) k1 = 2 e k2 = 6
Questão
003
A figura abaixo apresenta um diagrama em blocos de um sistema linear invariante no tempo.
X A) [h1(t) + h2(t)] *x(t)
B) [h1(t) - h2(t)] *x(t)
C) [h1(t)/h2(t)] *x(t)
D) h1(t)*h2(t)*x(t)
E) [h1(t) + h2(t)] /x(t)
Questão
004
Assinale a alternativa que apresenta CORRETAMENTE a equação de função de transferência simplificada de um sistema linear representado
através do diagrama de blocos mostrado na figura:
01/04/2023 17:54:32 2/2
A) Y(s) / R(s) = (G1 + G2) / (1 - H1.H2 +H2. (G1+G2))
X B) Y(s) / R(s) = (G1 + G2) / (1 + H1.G2 +H2. (G1+G2))
C) Y(s) / R(s) = 1 / (1 + H1.G1 +H2. (G1+G2))
D) Y(s) / R(s) = 1 / (1 + H1.G2 +H2. (G1+G2))
E) Y(s) / R(s) = (G1. G2) / (1 + H1.G2 +H2. (G1+G2))
