Transmissão de Calor e Aquecimento
Atividade 4 - Trocadores de Calor

01) 0,50 kg/s de óleo são resfriados com 0,20 kg/s de água em um trocador de calor. O óleo
entra 375 K e sai a 350 K e a água entra a 280 K, o coeficiente global de transferência de calor
é de U = 250 W/m2.K. Se o diâmetro externo do tubo é de 2 polegadas, determine o tamanho
do trocador de calor se ele for montado em contra corrente.
Dados: cpH2O = 4,184 kJ/kg.K cpóleo = 1,980 kJ/kg.K Resp: 9,16 m

02) Em um processo de operação é necessário dispor de uma vazão de 5,4 litros/s de água
quente a 60 ºC, sendo captada de um reservatório a temperatura de 18 ºC. Um trocador de calor
utiliza óleo retirado de uma fonte de calor com vazão constante e volumosa a uma temperatura
de 90ºC para aquecer a água. Usar Cp óleo = 1,960 KJ/kg.K. Se a temperatura de saída do óleo
não pode exceder a 40º C, determine a vazão que dever ser captada de óleo para que se consiga
ter um fluxo constante de água como solicitada. Resp: 9,68 kg/s

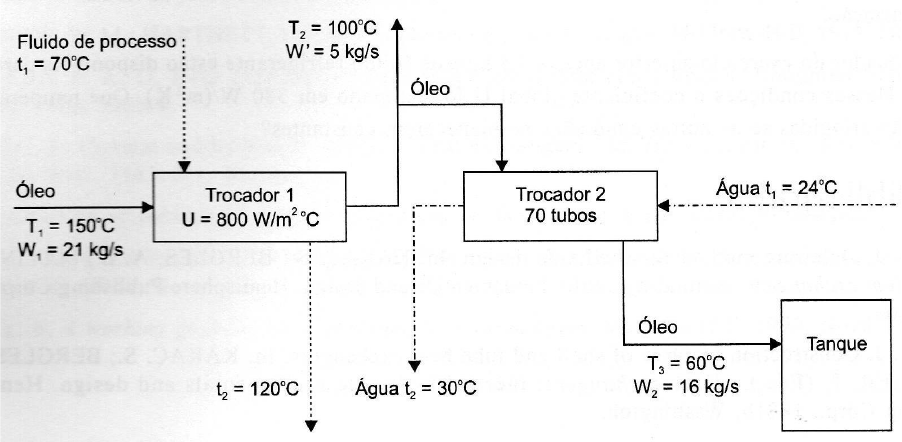

03) Uma corrente de óleo (cp = 2,1 KJ/kg.K), inicialmente a 150 ºC e com vazão de 21 kg/s
deve ser resfriada ate a temperatura de 60 ºC antes de ser enviada para um tanque de
armazenamento, conforme o esquema abaixo. Como há necessidade de utilizar 5 kg/s desse
óleo, a 100 ºC, em outra área de instalação, esta operação de resfriamento é efetuada em dois
trocadores de calor instalados em série, ambos com uma única passagem dos fluidos pelo casco.
No primeiro equipamento, o óleo troca calor com outra corrente de processo, aquecendo-a de
70 ºC a 120 ºC, com uma passagens tanto no tubo quanto no casco, e o coeficiente global de
transferência de calor é igual a 800 W/m2.K. Após a retirada dos 5 kg/s, a corrente de óleo é
esfriada até os 60 ºC no segundo trocador, onde troca calor com água de resfriamento, que se
encontra disponível a 24 ºC e deve sair a 30 ºC. O segundo trocador possui 70 tubos de 0,025
m de diâmetro e paredes delgadas. Nele a água escoa pelo interior dos tubos e o óleo pelo casco,
em configuração de contra corrente. O coeficiente de transferência calor médio no escoamento
do óleo é, através do casco no segundo trocador é de 1.200 W/m2.K, já o coeficiente de
transferência de calor da água pelo tubo é de 350 W/m2.K. Determine:
a) a configuração do escoamento (paralelo ou contracorrente) no primeiro trocador, justifique
sua resposta e calcule a área de transferência de calor necessária.
b) o comprimento dos tubos no segundo trocador.
