DI2022802 2023 2 AULA05
Lista de Exercícios para AT1
Parte 1
Parte 2
Exercícios de contadores (PDF)
Circuitos da AT1 2022-1
Lista de Exercícios para AT1
A Lista de Exercício a seguir compreende o conteúdo necessário para o estudo e realização da
Avaliação Teórica 1 (AT1) que corresponde a Unidade 1 no SIGAA. A lista de exercícios está dividida
em duas partes mais exercícios de contadores (extra) e circuitos simulados da uma prova 2022-1.
1. O que é um circuito digital Combinacional?
2. O que é um circuito digital Sequencial?
3. Qual a diferença entre um circuito Combinacional e um Sequencial?
4. O circuito Sequencial pode ser dividido em quantos grupos e quais são?
5. Qual a diferença entre Síncrono e Assíncrono?

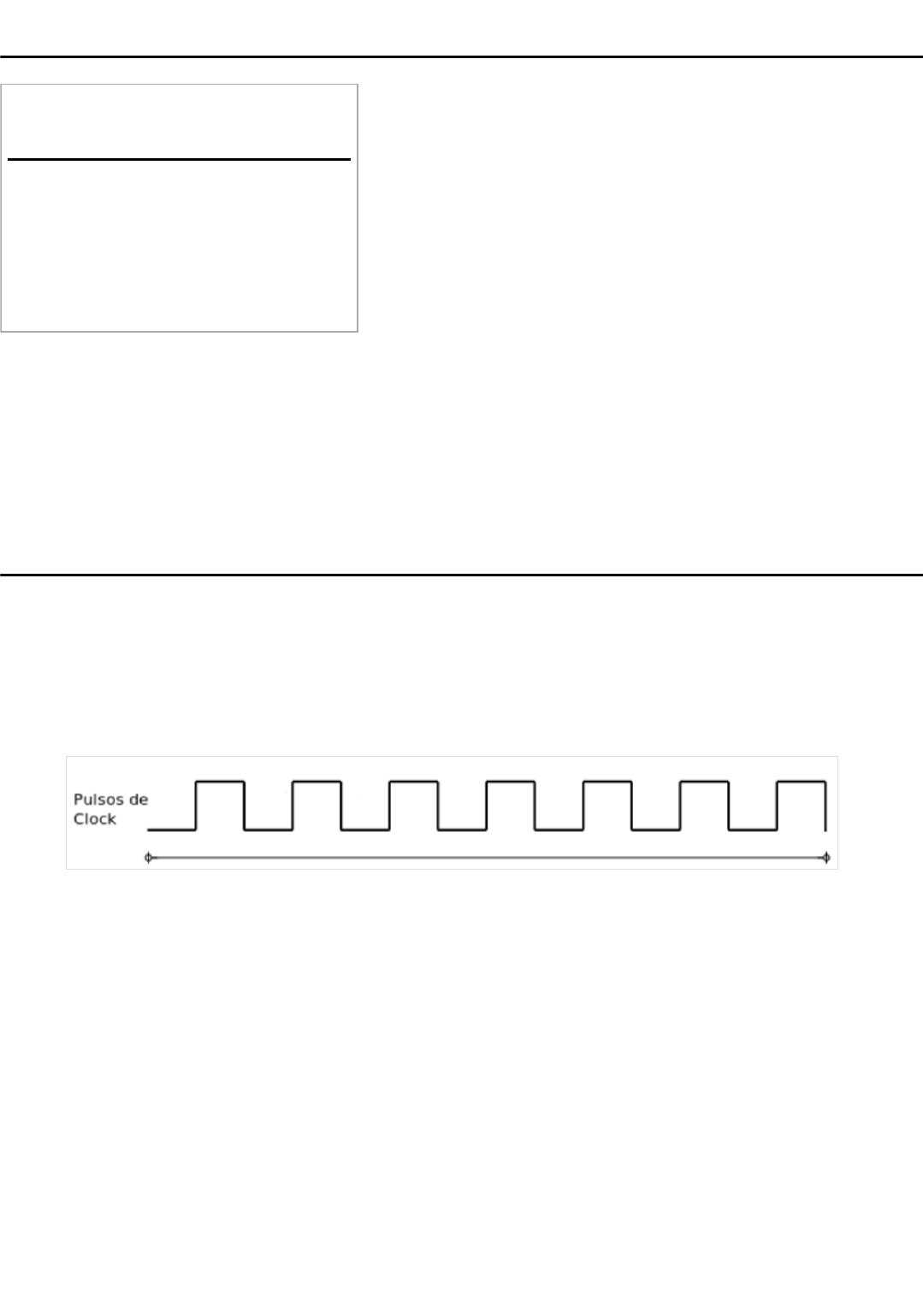

6. Observe a figura abaixo e faça o que se pede:
a) Identifique o que é borda de subida e borda de descida.
b) Identifique apenas um período do clock.
c) Quanto pulsos de clock completos tem na figura?
d) Se num osciloscópio a forma de onda completa aparecer numa escala de, 14s do início ao
fim, qual é a frequência e o período deste clock?
e) Na lógica TTL qual são os valores de tensão para nível lógico alto (1) e nível lógico baixo
(0)?
7. Qual frequência de um sinal de relógio com 1ms de período?
8. Qual o período de um sinal de relógio com 100MHz?
9. O que são os Latches?
10. O RS é o Latch mais simples que existe e é mostrado na figura abaixo. Complete a tabela
verdade abaixo considerando que inicialmente Q=0 e Q\=1.
Índice
Parte 1
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig120_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig120_DIG222802.png
28/11/2023, 08:04 DI2022802 2023 2 AULA05 - MediaWiki do Campus São José
https://wiki.sj.ifsc.edu.br/index.php/DI2022802_2023_2_AULA05 2/11
R S Q Q\
0 0 0 1
0 1
1 0
1 1
*Perceba que RS não estão barrados na tabela.
11. Complete a figura da questão anterior, transformando-a num Latch RS controlado.
12. Complete a tabela verdade abaixo para o RS Controlado de questão anterior considerando
que inicialmente Q=Q e Q\=Q\.
C R S Q Q\
0 X X Qa Qa\
1 0 0
1 0 1
1 1 0
1 1 1
*Qa: saída do estado anterior.
13. Por quê surgiu o Latch tipo D?
14. Complete o diagrama abaixo transformando o Latch RS controlado em Latch tipo D. Em
seguida, complete a tabela verdade mais abaixo.
D Q
0
1
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig121_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig121_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig122_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig122_DIG222802.png
28/11/2023, 08:04 DI2022802 2023 2 AULA05 - MediaWiki do Campus São José
https://wiki.sj.ifsc.edu.br/index.php/DI2022802_2023_2_AULA05 3/11
15. Complete. Os _____________ são elementos de circuito que podem apresentar _______
estados estáveis. A aplicação de sinal de ______________ pode alterar o estado de suas
_________________. É possível considerar que o circuito é uma _________________ capaz
de armazenar ______ bit.
16. Desenhe um circuito do flip-flop RS por borda de subida e outro por borda de descida.
17. Complete a forma de onda (Q e Q\) da figura abaixo, para um circuito de um flip-flop RS
sensível a borda de subida do clock.
18. Complete a forma de onda (Q e Q\) da figura abaixo, para um circuito de um flip-flop RS com
borda de descida do clock.
19. Como funciona o flip-flop tipo D?
20. Complete a forma de onda da figura abaixo, para um circuito do flip-flip tipo D com borda de
subida do clock.
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig123_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig123_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig123_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig123_DIG222802.png
28/11/2023, 08:04 DI2022802 2023 2 AULA05 - MediaWiki do Campus São José
https://wiki.sj.ifsc.edu.br/index.php/DI2022802_2023_2_AULA05 4/11
21. Complete. No _________________ J-K quando houver variação do _____________, o valor
guardado no flip-flop será alternado se as entradas J e K forem iguais a ________ e será
mantido se ambas forem iguais a ______. No caso de serem diferentes, então o valor se
tornará ________ se a entrada J (Jump) for ________ e será __________ se a entrada K
(Kill) for _________.
22. A figura abaixo mostra o símbolo utilizado para o flip-flop JK. Descreva todas as
características apresentadas no diagrama.
21. Preencha a tabela verdade para o flip-flop JK.
J K Q Q\
0 0
0 1
1 0
1 1
22. Transforme o flip-flop JK em tipo T.
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig124_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig124_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig12_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig12_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig12_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig12_DIG222802.png
28/11/2023, 08:04 DI2022802 2023 2 AULA05 - MediaWiki do Campus São José
https://wiki.sj.ifsc.edu.br/index.php/DI2022802_2023_2_AULA05 5/11
23. Um circuito típico de um contador assíncrono construído com FF do tipo JK é mostrado na
figura abaixo. Responda:
a) Quantos bits têm esse contador?
b) É possível contar de quanto até quanto em binário e em decimal?
c) Por quê J e K são iguais a 1?
d) Esse contador é crescente ou decrescente?
e) Se for crescente, como transformar para decrescente?
f) Se for decrescente, como transformar para crescente?
g) Complete a forma de onda abaixo para o crescente:
h) Complete a forma de onda abaixo para o decrescente:
24. Preencha nas figuras abaixo, o diagrama de estados de um contador crescente e de um
contador decrescente em binário de 3 bits.
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig125_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig125_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig126_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig126_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig126_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig126_DIG222802.png
28/11/2023, 08:04 DI2022802 2023 2 AULA05 - MediaWiki do Campus São José
https://wiki.sj.ifsc.edu.br/index.php/DI2022802_2023_2_AULA05 6/11
25. O que é um contador de módulo? Pra quê serve?
26. O que é o estado temporário ou não atingível de um contador de módulo?
27. Quantos flip-flops são necessários para contar de 0 a 99, ou seja, MOD-100?
28. A figura abaixo representa um contador de 4 bits, transforme ele em um contador MOD-10,
ou seja, deve contar de 0 a 9.
29. Complete a forma de onda para o circuito da questão anterior.
30. O que são os atrasos de propagação dos contadores assíncronos e o quê isso implica?
1. Complete o circuito abaixo para que funcione como contador assíncrono crescente.
Parte 2
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig127_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig127_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig128_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig128_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig126_DIG222802.png
https://wiki.sj.ifsc.edu.br/index.php/Arquivo:Fig126_DIG222802.png
28/11/2023, 08:04 DI2022802 2023 2 AULA05 - MediaWiki do Campus São José
https://wiki.sj.ifsc.edu.br/index.php/DI2022802_2023_2_AULA05 7/11
2. Utilizando o mesmo circuito, faça as modificações necessárias para que funcione como
contador assíncrono decrescente.
3. Explique o funcionamento do contador síncrono crescente visto da figura abaixo.
4. Quantos FF e portas lógicas eu preciso para fazer um contador síncrono que conte 0 até 99
(MOD-100). Apresente os cálculos.
5. Quantos FF são necessários para gerar um sinal de onda quadrada com uma frequência de
24Hz a partir de um sinal original de 2,4GHz.
6. Qual é o atraso de propagaçãode um contador síncrono?
7. O que é um contador com carga paralela?
8. Quantos CI 74193 seriam necessários para mostrar uma contagem, em display de 7
segmentos, de 0 até 999 (MOD-1000).
9. Que frequência eu tenho no pino QD do CI 74193 sendo uma frequência de clock de 8kHz,
numa configuração de contador crescente de 4 bits.
10. O que é um contador BCD?
Exercícios de contadores (PDF)
