Mão na massa 1
Um motor síncrono trifásico, 60Hz, tem uma tensão terminal de linha de 460V e drena uma corrente de 120A com fator de potência de 0,95 atrasado. O valor da corrente de campo é de 47A e a reatância síncrona é de 1,68Ω. Supondo a resistência de armadura desprezível, a tensão gerada em volts é de
A=135,6.
B=425,2.
C=238,5.
D=326,4.
E=278,8.
check_circle
check_circle

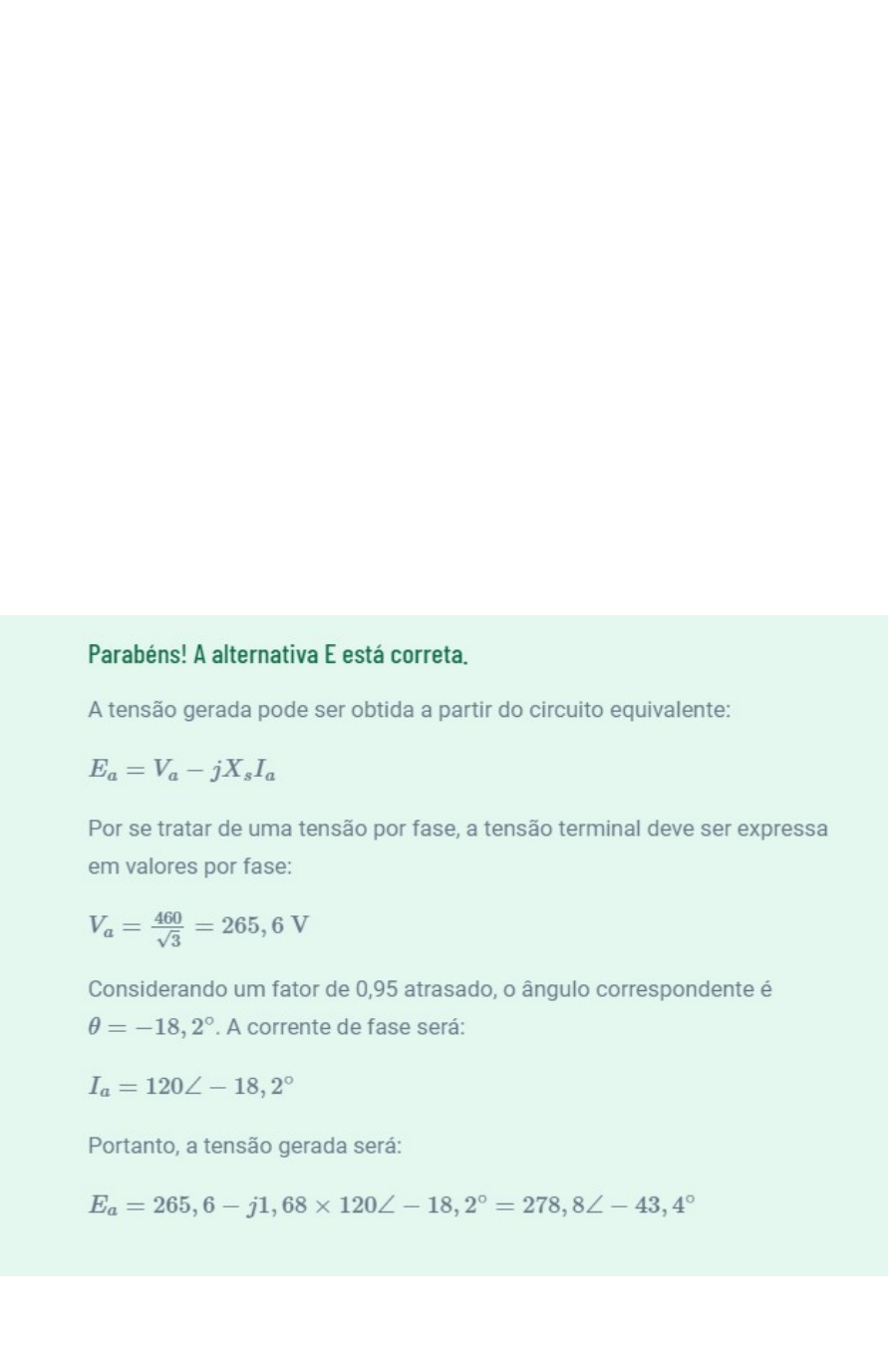

Parabéns! A alternativa E está correta.
Mão na massa 2
Um gerador síncrono de 200kVA,480 V,50 Hz é ligado em Y com uma corrente de campo nominal de 5A. Após ensaios, obteve-se os seguintes dados:
VT=540 V (a vazio) IL=300 A (curto-circuito) Vcc=10 Icc=25 A (corrente contínua)
Os valores da resistência de armadura e da reatância síncrona são, respectivamente:
A=0,4Ω e 1,04Ω.
B=0,3Ω e 1,08Ω.
C=0,2Ω e 1,02Ω.
check_circle
D=0,2Ω e 1,04Ω.
E=0,4Ω e 1,08Ω.
check_circle
Parabéns! A alternativa C está correta.
Mão na massa 3
A potência de entrada de um motor síncrono é de 122HP (90,8kW) e sua tensão terminal é de 460V. Qual o ângulo de fase da tensão gerada para se conseguir um fator de potência unitário, considerando a reatância síncrona de 1,68Ω?
A=-28,7°
B=35,8°
C=28,7°
D=-35,8°
check_circle
E=-18,6°
check_circle
Parabéns! A alternativa D está correta.
Mão na massa 4
Uma carga de 85kW e fator de potência 0,95 adiantado é alimentada por um gerador síncrono de 60Hz, 460V (tensão de linha). A corrente de capo desse gerador para alimentar a carga é de
A=87,3A.
B=145,8A.
C=96,4A.
D=123,5A.
E=112,3A.
check_circle
check_circle
Parabéns! A alternativa E está correta.
Mão na massa 5
Uma máquina síncrona de 85kVA tem sua tensão nominal de 460V em circuito aberto quando sua corrente de campo é de 8,7A e corrente nominal de curto-circuito de 11,2A. O valor para a reatância síncrona saturada dessa máquina, em pu, é de
A=1,287.
check_circle
B=2,456.
C=1,875.
D=3,676.
E=2,789.
check_circle
Parabéns! A alternativa A está correta.
Mão na massa 6
A tensão gerada internamente em um gerador síncrono trifásico ligado em Δ, 60 Hz e 2 polos é de 14,4kV e a tensão terminal é de 12,8kV. Considerando que a reatância síncrona dessa máquina é de 4Ω e resistência de armadura desprezível, a potência fornecida a uma carga cujo ângulo de conjugado é 18∘ será de
A=42,7MW.
check_circle
B=36,8MW.
C=54,5MW.
D=32,4MW.
E=45,8MW.
check_circle
Parabéns! A alternativa A está correta.
Questão 1
Um gerador síncrono para turbina hidráulica, ligado em Y, de 200MVA, 12kV, 50Hz, 20 polos e fator de potência 0,85 atrasado tem uma reatância síncrona de 0,9pu e uma resistência de armadura de 0,1pu. O valor da tensão gerada interna em condições nominais é de
A=1,7.
check_circle
B=2,4.
C=0,6.
D=3,8.
E=0,9.
Parabéns! A alternativa A está correta.
Questão 2
Em um ensaio de curto-circuito, um gerador síncrono ligado em Y produziu uma corrente de armadura de 100A/fase e uma corrente de campo de 2,5A. Com a mesma corrente de campo, a tensão de linha a vazio foi de 440V. Nessas condições, a reatância síncrona saturada é de
A=3,68Ω.
B=1,26Ω.
C=4,32Ω.
D=2,54Ω.
check_circle
E=5,18Ω.
Parabéns! A alternativa D está correta.
Mão na massa 1
Um gerador síncrono de 480V, 60Hz, ligado em Δ, de 4 polos, tem a CAV (característica a vazio) mostrada na figura abaixo. O valor da corrente de campo que deve ser fornecida ao gerador para que a tensão terminal a vazio seja de 480V é de, aproximadamente:
A=2,5A
B=3,0A
C=3,5A
D=4,0A
E=4,5A
check_circle
check_circle
Parabéns! A alternativa E está correta.
Como o gerador está ligado em Δ, a tensão terminal de fase é igual à tensão terminal de linha. Para o gerador operando a vazio, tem-se:
IA=0A
EA=0V
VT=480V
De acordo com o gráfico, para essa situação, a corrente de campo deve ser de aproximadamente 4,5 A.
Mão na massa 2
Um gerador síncrono é utilizado para alimentar uma carga denominada “carga 1”. Uma “carga 2” deverá ser ligada em paralelo à carga 1. O gerador tem uma frequência sem carga de 51Hz e uma inclinação s_P de 1MW/Hz. Para os dados das cargas descritos abaixo, as frequências de operação antes e depois da conexão da carga 2, respectivamente, são
Carga 1: P = 1000kW, FP = 0,8 atrasado.
Carga 2: P = 800kW, FP = 0,7 atrasado.
A=51Hz e 49,2Hz.
B=50Hz e 59,8Hz.
C=51Hz e 50Hz.
D=50Hz e 49,2Hz.
check_circle
E=51Hz e 59,8Hz.
Parabéns! A alternativa D está correta.
Mão na massa 3
A operação de um gerador síncrono requer cuidados em relação a seus limites de aquecimento e de limitações externas. A análise desses limites é avaliada individualmente para cada tipo de máquina por meio da
A=curva de potência aparente.
B=curva de limite de potência.
C=curva de capacidade.
check_circle
D=curva de potência ativa.
E=curva de limite de geração.
check_circle
Parabéns! A alternativa C está correta.
Os limites de um gerador síncrono são avaliados pela curva de capacidade (ou capabilidade), que se trata de uma curva que relaciona a potência ativa com a potência reativa da máquina. Pontos de operação inscritos nas curvas de capacidade são considerados pontos seguros para o gerador.
Mão na massa 4
Dois geradores síncronos trifásicos idênticos de 2,5MVA, 1200V, com FP 0,8 atrasado e 60Hz são ligados em paralelo para alimentar uma carga. Ocorre que as máquinas motrizes dos dois geradores têm características de queda de velocidade diferentes. Quando as correntes de campo dos dois geradores são iguais, um entrega 1200A com FP 0,9 atrasado, ao passo que o outro entrega 900A com FP 0,75 atrasado. O fator de potência total desses dois geradores ligados em paralelo é de
A=0,84.
check_circle
B=0,76.
C=0,95.
D=0,92.
E=0,89.
Parabéns! A alternativa A está correta.
Mão na massa 5
Uma indústria possui uma carga de 2.000kW com fator de potência 0,6 atrasado. A tensão da rede é de 6kV. Um compensador síncrono é utilizado para adequar o fator de potência à instalação para um valor unitário. Dado que as perdas do compensador somam 275kW, a potência reativa necessária para essa operação será de
A=1.864kVAr.
B=2.952kVAr.
C=2.667kVAr.
check_circle
D=1.936kVAr.
E=3.224kVAr.
check_circle
Parabéns! A alternativa C está correta.
Mão na massa 6
Uma instalação é alimentada por um barramento infinito trifásico, 2,3kV. Na instalação há diversos motores de indução de grande porte que solicitam 2.600kW, com fator de potência 0,87 atrasado a plena carga. A potência aparente necessária para um compensador síncrono elevar o fator de potência da instalação para o valor unitário é de
A=1.253kVA.
B=1.473kVA.
check_circle
C=3.128kVA.
D=1.824kVA.
E=2.356kVA.
Questão 1
A conexão de um gerador síncrono à rede elétrica deve ser feita com base em critérios rígidos de modo a não provocar danos à máquina. Em relação às condições de paralelismo, pode-se afirmar que
A=a sequência de fases do gerador deve ser oposta à da rede.
B=a frequência do gerador deve ser exatamente igual à da rede.
C=as tensões eficazes do gerador e da rede devem ser iguais.
check_circle
D=o gerador deve estar subexcitado.
E=a tensão do gerador deve ser ligeiramente superior à da rede.
Parabéns! A alternativa C está correta.
As condições de paralelismo de um gerador síncrono com a rede elétrica são:
• Os valores eficazes das tensões do gerador e da rede devem ser exatamente iguais.
• A sequência de fases deve ser a mesma.
• A frequência do gerador deve ser ligeiramente superior à da rede.
Questão 2
Quando se localiza o ponto de operação da máquina síncrona no plano complexo das potências, esse ponto é definido por um raio de uma circunferência característica da tensão de armadura gerada. Entretanto, a máquina síncrona não pode operar em qualquer um dos pontos dos círculos que definem a circunferência sem que os valores nominais se excedam. Com base na curva de capacidade da máquina síncrona, é correto afirmar que a região de operação da máquina será definida
A=somente pelo limite de estabilidade em regime permanente.
B=somente pela corrente de armadura.
C=somente pela corrente de campo.
D=pelo limite de estabilidade em regime permanente e pela corrente de campo.
E=pelo limite de estabilidade em regime permanente e pelacorrente de campo e de armadura.
check_circle
Parabéns! A alternativa E está correta.
A máquina síncrona não pode operar em qualquer um dos pontos dos círculos mostrados na curva de capacidade sem que os valores nominais se excedam. A região de operação da máquina está restrita a três fatores:
1. O aquecimento da armadura, determinado pela corrente de armadura.
2. O aquecimento do enrolamento de campo, determinado pela corrente de campo.
3. O limite de estabilidade em regime permanente.
