1/7

UNIDADE 04

Atividade 4 – Prova

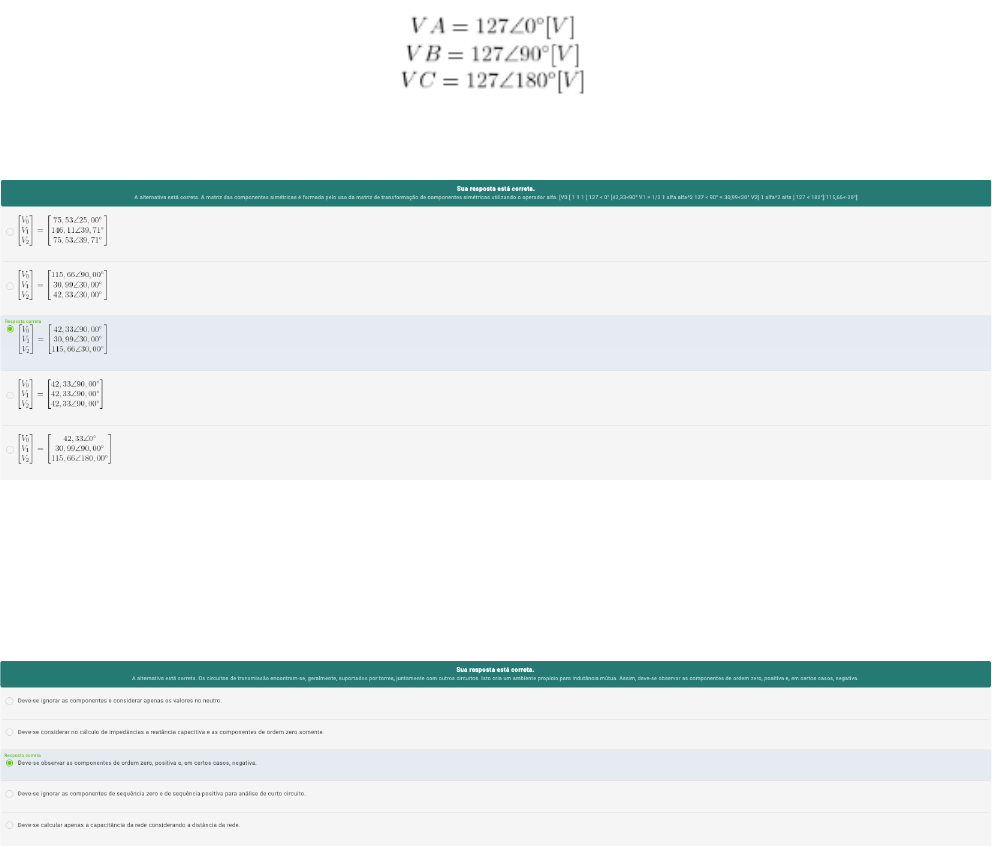

01 - O cálculo das componentes simétricas é utilizado em sistemas trifásicos para análise dos circuitos, especialmente re-
ferente ao sistema elétrico de potência. Assim sendo, considere o sistema elétrico trifásico, que possui as tensões abaixo,
nas suas fases.



Assinale a alternativa que indica corretamente as componentes simétricas.



02 - As linhas de transmissão, geralmente, encontram-se instaladas em torres, juntamente com outras linhas. Em muitos
casos de faltas em linhas de transmissão deve-se considerar a indutância mútua ao analisar as faltas.

Desta forma, assinale a alternativa correta.















 2/7

03 - Para o cálculo de faltas em circuitos de sistemas elétricos de potência, é necessário verificar as correntes de defeito.
Nestes, devem ser representados os principais elementos do circuito por meio de suas impedâncias para que, ao se traba-
lhar com matrizes, o resultado parta da tensão e apresente a matriz de correntes.

Com base no excerto apresentado, avalie as afirmações a seguir.

I. Para análise de curto-circuito, precisamos considerar o circuito elétrico que representa a parte que analisamos do SEP
com as indutâncias mútuas. Assim, deve-se conhecer a indutância mútua mediante a construção de uma matriz de admi-
tância.

II. No cálculo de análise de SEP, não se pode considerar o teorema de substituição e fontes, pois as fontes de tensão em
um SEP não podem ser consideradas uma chave aberta.

III. Matrizes de admitância são simétricas, complexas e quadradas de dimensão n × m, formadas por admitâncias.

IV. Somente Norton pode ser considerado nas análises de redes em SEP, pois não se pode considerar fontes de corrente,
apenas fontes de tensão.

É correto o que se afirma em:



04 - A análise de um sistema elétrico de potência (SEP) inclui a criação de uma matriz que representa a impedância do
sistema elétrico denominada .



Esta matriz pode ser criada utilizando-se diversos métodos. Assinale, abaixo, a alternativa que indica corretamente um
meio de se obter a matriz de impedância de barra Zbus.











 3/7

05 - Veja a imagem a seguir:



Figura 2 - Diagrama unifilar
Fonte: Elaborada pelo autor.
#PraCegoVer: o diagrama unifilar apresenta um gerador V1, a impedância Z2, a impedância Z2 e o gerador V2, ligados em série, nesta ordem. No meio, entre Z1 e Z2, há um ponto P aterrado à terra,
representando um curto-circuito fase/terra.

Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Considerando um sistema formado por dois geradores e , que conectam duas cargas e , na ocorrência
de uma falta à terra representada pelo ponto P, equidistante das fontes, duas correntes distintas são verificadas no sis-
tema, quais sejam, e .

PORQUE:

II. e são parcelas de corrente de falta e ocorrem devido à contribuição de em relação de e em rela-
ção à

Assinale a alternativa correta acerca destas correntes e .

















 4/7

06 - Considera-se o método de matriz de admitâncias uma forma simples de se analisar a falta no circuito de um sistema
elétrico de potência. Isto porque, uma vez obtendo-se os valores de admitância, regras simples são seguidas para se criar
a matriz.
Analise o circuito abaixo, no qual houve uma falta na barra 5, representando as Impedâncias.



Figura 5 - Diagrama unifilar
Fonte: Elaborada pelo autor.
#PraCegoVer: tratam-se de duas fontes geradoras, cada uma com impedância j0,12. Cada uma está conectada a uma barra. Uma fonte está conectada à barra 1, e, após esta barra, uma impedância de
j0,10 entre as barras 1 e 2. A outra fonte está conectada à barra 3. Após, uma impedância de j0,10 conectada entre as barras 3 e 4. As barras 2 e 4 estão interconectadas por uma impedância j0,15. A barra
2 está conectada com uma barra 5 por uma outra impedância j0,25, e a barra 4 também está conectada com a barra 5 com outra impedância j,013. Na barra 5 houve uma falta.

Assinale a alternativa que apresenta a matriz de admitância Y corretamente.



Obs.: Correta é a primeira alternativa.












 5/7

07 - O sistema trifásico é a forma mais usual de geração e utilização de energia elétrica. A formação de suas três fases é
possível graças a uma defasagem entre elas em 120°. Tomando um sistema trifásico simétrico, com sequência de fase ne-
gativa CBA, tem-se as seguintes tensões: Vab, Vbc e Vca, com a tensão VAB = 380 L 195°, assinale a alternativa correta,
que representa as tensões de fase.



08 - Os sistemas trifásicos são formados por três fases distintas, as quais atuam em conjunto no sistema elétrico de potên-
cia. Para um sistema trifásico simétrico, com sequência de fase negativa CBA, tem-se as seguintes tensões: Vab, Vbc e Vca.

Considerando a tensão , assinale a alternativa correta
que representa as tensões de fase.



09 - O cálculo das componentes simétricas é utilizado em sistemas trifásicos para análise dos circuitos, especialmente re-
ferente ao sistema elétrico de potência. Assim sendo, considere o sistema elétrico trifásico, que possui as tensões abaixo,
nas suas fases.

Assinale a alternativa que indica corretamente as componentes simétricas.







 6/7

10 - O sistema elétrico de potência, abaixo descrito, sofreu falta na barra 5.


Figura 3 - Diagrama unifilar
Fonte: Elaborada pelo autor.
#PraCegoVer: tratam-se de duas fontes geradoras conectadas em estrela. Cada uma está conectada a uma barra. Uma fonte está conectada à barra 1, e, após esta barra, um transformador fechado em
estrela-triângulo está conectado entre as barras 1 e 2. A outra fonte está conectada à barra 3. Após, um transformador fechado em estrela-estrela está conectado entre as barras 3 e 4. As barras 2 e 4
estão interconectadas por uma reatância indutiva. A barra 2 está conectada com a barra 5 por uma outra reatância indutiva, e a barra 4 também está conectada com a barra 5 com outra reatância indu-
tiva. Na barra 5 houve uma falta.

O primeiro passo é representar o circuito da forma positiva, negativa ou neutra. A forma positiva do circuito pode ser re-
presentada de modo que os segmentos 2-4, 2-5 e 4-5 formam um nó em estrela.



Figura 4 - Diagrama unifilar mudando a conexão das indutâncias
Fonte: Elaborada pelo autor.
#PraCegoVer: tratam-se de duas fontes geradoras conectadas em estrela. Cada uma está conectada a uma barra. Uma fonte está conectada à barra 1, e, após esta barra, um transformador fechado em
estrela-triângulo está conectado entre as barras 1 e 2. A outra fonte está conectada à barra 3. Após, um transformador fechado em estrela-estrela está conectado entre as barras 3 e 4. As barras 2, 4 e 5
estão conectadas em estrela por 3 impedâncias. Da barra 2, ao centro da conexão em estrela, existe uma reatância indutiva j0,0708. Da barra 4 ao centro da conexão em estrela existe uma reatância
indutiva j0,0368. Da barra 5 ao centro da conexão em estrela existe uma reatância indutiva j0,0613. Na barra 5 houve uma falta.

Para desenvolver uma análise da corrente de curto-circuito fase-terra, fase-fase e fase-fase-terra deve-se encontrar um
valor de impedância que represente a situação do circuito. Esta impedância é denominada “Impedância de Thévenin” ou
“Zth”.




 7/7

Considerando a Impedância interna dos geradores como e , as im-
pedâncias dos transformadores e , assinale a alternativa que apre-
senta o valor correto da Impedância de Thévenin de sequência positiva para a barra 5.
