LENTES ESFÉRICAS

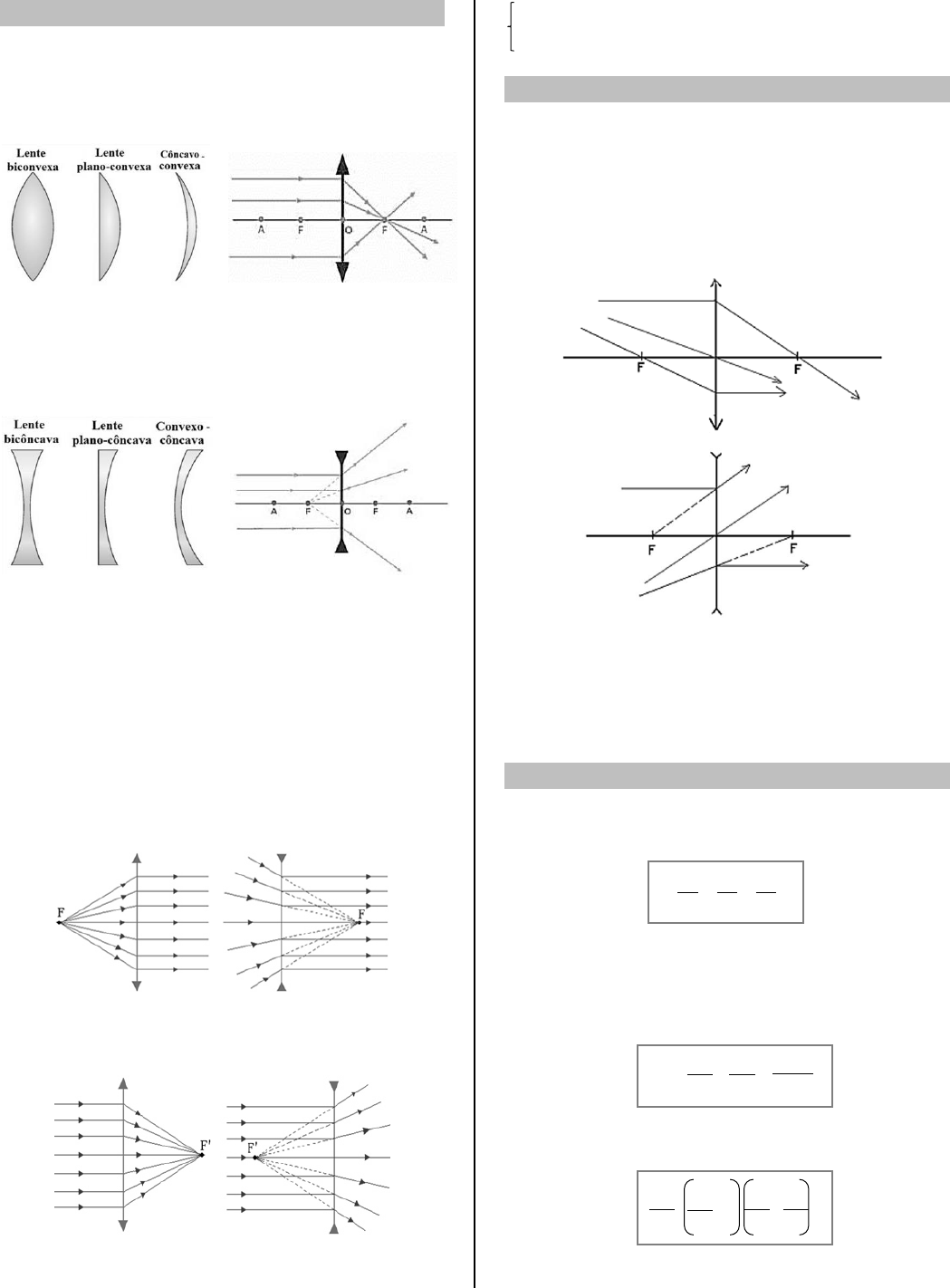

TIPOS DE LENTES

Lentes convergentes: se possui bordas finas, nlente >
nmeio, se possui bordas grossas, nlente < nmeio.
Geralmente possui bordas finas.

Lentes divergentes: se possui bordas finas, nlente <
nmeio, se possui bordas grossas, nlente > nmeio.
Geralmente possui bordas grossas.

O cruzamento da lente com o eixo principal é
chamado de centro óptico (O). Qualquer reta que
passe pelo centro óptico constitui um eixo
secundário. Todo raio que incide no centro óptico
não sofre desvio.

Lentes têm dois focos, simétricos ao centro óptico:
Foco principal objeto (F): conjuga raios emergentes
paralelos ao e.p., ou seja, uma imagem imprópria.



Foco principal imagem (F’) conjuga raios incidentes
paralelos ao e.p., ou seja, uma imagem própria.





 F > 0 ⇒ lente convergente ⇒ foco real
 F < 0 ⇒ lente divergente ⇒ foco virtual

RAIOS NOTÁVEIS

A) todo raio que incide no centro óptico sofre desvio.
B) todo raio que incide pelo foco principal objeto
emerge paralelamente ao eixo principal.
C) todo raio que incide paralelamente ao eixo
principal emerge no foco principal imagem.





A construção das imagens de lentes convergentes é
semelhante ao espelho côncavo e a construção de
imagens de lentes divergentes é semelhante ao
espelho convexo.

RELAÇÕES MATEMÁTICAS

EQUAÇÃO DE GAUSS

1 + 1 = 1
 P Q F

AMPLIAÇÃO LINEAR
Quantas vezes a imagem é maior ou menor que o
objeto.

A = Hi = Q = F
 Ho -P F - P

EQUAÇÃO DE HALLEY

1 = nl – 1 1 + 1
 F nm R1 R2


A
B
C
A
B
C

Se uma das faces for plana:

1 = nl – 1 1
 F nm R


 R > 0 ⇒ face convexa
 R < 0 ⇒ face côncava

VERGÊNCIA OU CONVERGÊNCIA
Dioptria: vergência em metro

C = 1
 f

LENTES JUSTAPOSTAS
A convergência total de um sistema de lentes
justapostas é a soma das convergências de cada lente.

GLOBO OCULAR



Córnea: primeiro elemento refrator.
Cristalino: meio transparente em forma de lente
biconvexa. É o principal elemento refrator do olho
(lente principal).
Músculos ciliares: permite a variação dos raios de
curvatura do cristalino.
Retina: membrana sensível a luz, onde forma a
imagem (real, invertida e menor).
Nervo óptico: transmite a luz captada pela retina para
o cérebro.

A luz penetra na córnea e, convergindo, atinge a
retina, onde a imagem é formada. Em seguida,
percorre o humor aquoso, o cristalino e o humor
vítreo. Esse caminho é representado de forma
simplificada por uma única lente convergente.



ACOMODAÇÃO VISUAL
Se o objeto se mover, os valores P e F irão mudar, já
que Q é constante (15mm). É chamado ponto
próximo a distância mínima de acomodação visual
(para os emétropes = 25cm), e ponto remoto a
acomodação de objetos distantes.

AMPLITUDE DE ACOMODAÇÃO VISUAL
Diferença entre a vergência com o objeto no ponto
próximo (V1) e a vergência com o objeto no ponto
remoto (V2).

A = V1 - V2 = 1 - 1
 Pp Pr

O emétrope possui amplitude de acomodação de 4
dioptrias.

DEFEITOS VISUAIS

MIOPIA
Apresenta globo ocular alongado e a imagem se
forma antes da retina, tendo dificuldade em ver
elementos distantes. Como o cristalino é mais
convergente que o normal, necessita de uma lente
divergente.

 F = -Pr F < 0

HIPERMIOPIA
Apresenta globo ocular encurtado e a imagem se
forma depois da retina, tendo dificuldade em ver
elementos próximos. Como o cristalino é mais
divergente que o normal, necessita de uma lente
convergente.

 1 = 1 - 1 F > 0
 F 25 Pp


PRESBIOPIA “vista cansada”
Semelhante a hipermetropia, deriva do crescimento e
enrijecimento do cristalino, ocasionando na

= q

dificuldade de acomodação visual. Necessita de lente
convergente.

ASTIGMATISMO
Deriva da forma não esférica da córnea, ocasionando
na formação de imagens pouco nítidas. Necessita de
lentes cilíndricas.

ESTRABISMO
Incapacidade de dirigir os eixos ópticos para um
mesmo ponto. Necessita de lentes prismáticas,
ginástica ocular (tapa-olho) ou cirurgia.

INSTRUMENTOS ÓPTICOS

CÂMERA
Câmara escura + lente convergente (objetiva).

PROJETORES
Lente convergente de imagem real, invertida e maior.

LUPA
Lente convergente de imagem virtual, direita e maior.

MICROSCÓPIO
Lente convergente objetiva (próxima ao objeto) +
lente convergente ocular (pela qual observamos).

A = Aobj · Aoc

LUNETAS
Lente convergente objetiva (com grande F) + lente
convergente ocular. A lente objetiva recebe a imagem
real e invertida, que será objeto para a lente ocular,
refletido como virtual e invertido. O aumento visual é
dado por:

G = F1
 F2
