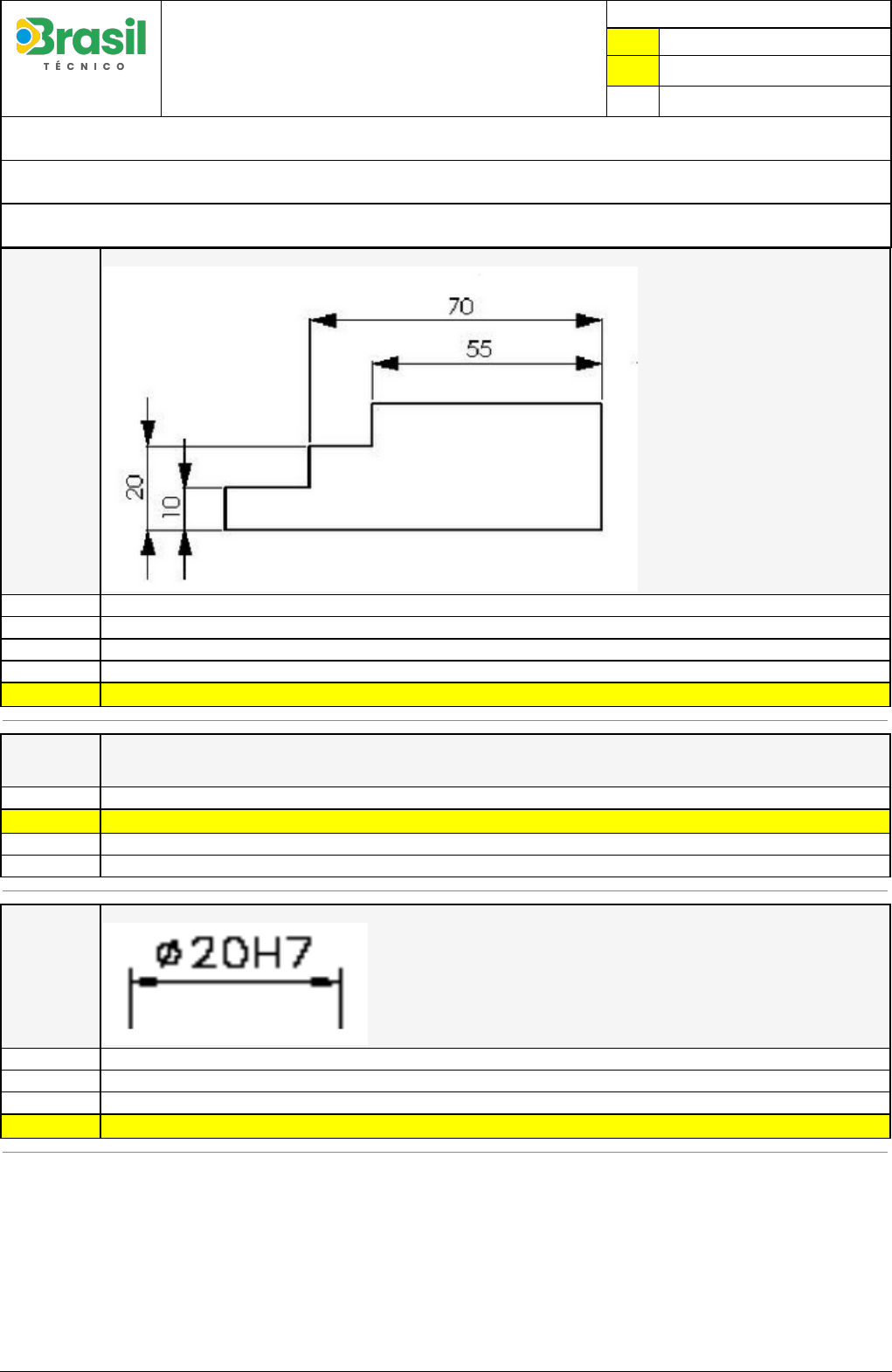

Analise as afirmativas abaixo e a forma com que a cotagem foi realizada e escolha, no gabarito, a afirmativa CORRETA:
Todas as alternativas citadas estão erradas
A forma de cotar o lado esquerdo com os valores 10 e 20 está errada
A forma de cotar a parte de cima da peça está errada
Não se pode colocar a seta por fora da linha de cota, como está acontecendo na lateral esquerda da peça
X A cotagem é composta pela linha de cota, linha de extensão e o valor numérico
[350245_6790]
Questão
002
Assinale a alternativa que completa corretamente a afirmação:
Corte total é aquele que ......................................
Mostra todos os elementos internos da peça
X Atinge a peça em toda sua extensão
Divide a peça horizontalmente em qualquer parte.
Atinge apenas as partes maciças da peça e uma parte dela.
[350245_55258]
Questão
003
A especificação de tolerância abaixo representa respectivamente:
Medida máxima do furo, campo de tolerância e qualidade de serviço.
Medida nominal, campo de tolerância do eixo e qualidade de serviço.
Medida máxima do eixo, campo de tolerância e qualidade de serviço.
X Medida nominal, campo de tolerância do furo e qualidade de serviço.
Pincel Atômico - 03/10/2023 09:54:34 2/3
[350245_55256]
Questão
004
Qual é a medida mínima e qual é a medida máxima toleradas para eixo respectivamente?
50,00 e 50,009
0,009 e 0,025
X 50,009 e 50,025
50,00 e 50,025
[363_652]
Questão
005
As vistas do exterior de um objeto que apresente furos, cavidades ou reentrâncias mais ou menos complexas, podem resultar em difícil
compreensão devido à grande quantidade de linhas relativas aos contornos não visíveis. Sobre esse tema, é correto afirmar:
Uma cotagem bem elaborada e completa melhora a compreensão do objeto.
X Os recursos mais utilizados para melhorar a compreensão do objeto são a aplicação de cortes e/ou seções e vistas auxiliares.
Representar o objeto com pelo menos 3 cortes, melhora a compreensão do objeto.
O recurso mais utilizado para melhorar a compreensão do objeto é a vista auxiliar.
Fazer o desenho utilizando as 6 projeções ortogonais, melhora a compreensão do objeto.
[350246_6787]
Questão
006 Analise as alternativas abaixo e marque a única alternativa que que não se encontra no campo de tolerância
16,05mm
16mm
15,95mm
X 15,5mm
15,98 mm
[363_659]
Questão
007
Quando dois ou mais elementos são associados pode ser necessário determinar a orientação precisa de um em relação ao outro para
assegurar o bom funcionamento do conjunto. Observe o desenho técnico abaixo e marque a afirmativa correta.
A furação superior deverá estar perpendicular, com 0,02 mm de tolerância da furação inferior
A furação superior deverá estar inclinada, com 0,02 mm de tolerância da furação inferior
X A furação superior deverá estar concêntrica, com 0,02 mm de tolerância da furação inferior
A furação superior deverá estar paralela, com 0,02 mm de tolerância da furação inferior
A furação superior deverá estar retilínea, com 0,02 mm de tolerância da furação inferior
Pincel Atômico - 03/10/2023 09:54:34 3/3
[370;_2667]
Questão
008
Para projetar um conjunto mecânico é preciso escolher o elemento de fixação adequado ao tipo de peças que irão ser unidas ou
fixadas. Se, por exemplo, unirmos peças robustas com elementos de fixação fracos e mal planejados, o conjunto apresentará falhas e
poderá ficar inutilizado. Ocorrerá, portanto, desperdício de tempo, de materiais e de recursos financeiros. Ainda é importante planejar e
escolher corretamente os elementos de fixação a serem usados para evitar concentração de tensão nas peças fixadas. Essas tensões
causam rupturas nas peças por fadiga do material. Sobre este tema é correto afirmar:
O parafuso é uma peça formada por um corpo cilíndrico roscado e uma cabeça, que pode ter várias formas
Chavetas são pequenas travas que prendem peças cilíndricas, como polias, volantes, rodas dentadas, etc., a um eixo
X Todas são corretas
O pino une peças articuladas. Nesse tipo de união, uma das peças pode se movimentar por rotação
A porca tem forma de prisma, de cilindro etc. Apresenta um furo roscado. Através desse furo, a porca é atarraxada ao parafuso
[350247_6776]
Questão
009
Analise o desenho técnico abaixo e assinale a alternativa que corresponde ao elemento tomado como referência para cotagem:
Linha de referência
X Face de referência
Linha de Chamada
Linha básica
Linha de Cota
[526_675]
Questão
010
Observe o desenho técnico abaixo e marque a afirmativa correta.
O valor da tolerância é de 0,05"
X O valor da tolerância é de 0,05 mm
O diâmetro do furo é de 0,05 mm.
O valor da proteção superficial é de 0,05 mm.
O valor da interferência é de 0,05 mm.
