A imagem em questão apresenta um circuito:


A) Somador de tensão.
B) Divisor de tensão.
C) Circuito ceifador.
D) Multiplicador de tensão.

No circuito mostrado na figura abaixo, é mostrado 3 diodos idênticos, tendo n = 1 e Is = 〖10〗^(-14) A. Encontre o valor da corrente I requerida para obter a saída de tensão Vo = 2 V.


A) 1,905 mA
B) 7,52 mA
C) 3,81 mA
D) -22,8 mA

De acordo com o gráfico i-v do modelo para pequenos sinais, assinale a alternativa CORRETA:


A) De acordo com o modelo para pequenos sinais, o incremento do valor de v_D (t) provoca um aumento proporcional em i_D (t).
B) De acordo com o modelo para pequenos sinais, o incremento do valor de v_D (t) altera o valor de I_D.
C) De acordo com o modelo para pequenos sinais, o incremento do valor de v_D (t) provoca uma redução proporcional em i_D (t).
D) De acordo com o modelo para pequenos sinais, o incremento do valor de v_D (t) não altera os valores de i_D (t).

Considere o circuito mostrado abaixo para o caso de R = 5 kΩ. A fonte de alimentação V+ tem um valor cc de 10 V, o qual tem sobreposta uma senóide de 60 Hz com amplitude de 1 V de pico. Calcule os valores da tensão cc e do sinal senoidal sobre o diodo. Suponha que o diodo tem 0,7 V de queda e 1 mA de corrente e n = 2.


A) 5,35 V
B) 2,55 V
C) 10,2 V
D) 5,1 V

Conteúdos escolhidos para você

eletronica 07
3 pág.

eletronica 07

eletronica
6 pág.

eletronica

UNIP

eletronica
5 pág.

eletronica

revisao (8)
6 pág.

revisao (8)

revisao (1)
4 pág.

revisao (1)

Perguntas dessa disciplina

Uma equipe de manutenção elétrica está avaliando o painel de distribuição de um andar comercial recentemente modernizado com dezenas de computadores,

UNIUBE

Leia o trecho a seguir: O princípio de funcionamento baseia-se em uma tensão CC no circuito intermediário e devemos transformar em tensão CA para a...

Questão 5 Para tornar a saída em corrente contínua o mais próximo possível de um sinal constante, como o que seria fornecido por uma pilha, por exe...

Questão 9/10 - Máquinas Elétricas Ler em voz alta Um transformador monofásico 15000VA, 13800/220V, temperatura de regime referente a classe de isolame

create create create create 6 7 8 9 10 A figura a seguir apresenta um amplificador operacional com modo de operação de entrada dupla, em que ambos ...

UNIASSELVI

Material
Buscar
páginas com resultados encontrados.
páginas com resultados encontrados.
details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

A imagem em questão apresenta um circuito:


A) Somador de tensão.
B) Divisor de tensão.
C) Circuito ceifador.
D) Multiplicador de tensão.

No circuito mostrado na figura abaixo, é mostrado 3 diodos idênticos, tendo n = 1 e Is = 〖10〗^(-14) A. Encontre o valor da corrente I requerida para obter a saída de tensão Vo = 2 V.


A) 1,905 mA
B) 7,52 mA
C) 3,81 mA
D) -22,8 mA

De acordo com o gráfico i-v do modelo para pequenos sinais, assinale a alternativa CORRETA:


A) De acordo com o modelo para pequenos sinais, o incremento do valor de v_D (t) provoca um aumento proporcional em i_D (t).
B) De acordo com o modelo para pequenos sinais, o incremento do valor de v_D (t) altera o valor de I_D.
C) De acordo com o modelo para pequenos sinais, o incremento do valor de v_D (t) provoca uma redução proporcional em i_D (t).
D) De acordo com o modelo para pequenos sinais, o incremento do valor de v_D (t) não altera os valores de i_D (t).

Considere o circuito mostrado abaixo para o caso de R = 5 kΩ. A fonte de alimentação V+ tem um valor cc de 10 V, o qual tem sobreposta uma senóide de 60 Hz com amplitude de 1 V de pico. Calcule os valores da tensão cc e do sinal senoidal sobre o diodo. Suponha que o diodo tem 0,7 V de queda e 1 mA de corrente e n = 2.


A) 5,35 V
B) 2,55 V
C) 10,2 V
D) 5,1 V

Conteúdos escolhidos para você

eletronica 07
3 pág.

eletronica 07

eletronica
6 pág.

eletronica

UNIP

eletronica
5 pág.

eletronica

revisao (8)
6 pág.

revisao (8)

revisao (1)
4 pág.

revisao (1)

Perguntas dessa disciplina

Uma equipe de manutenção elétrica está avaliando o painel de distribuição de um andar comercial recentemente modernizado com dezenas de computadores,

UNIUBE

Leia o trecho a seguir: O princípio de funcionamento baseia-se em uma tensão CC no circuito intermediário e devemos transformar em tensão CA para a...

Questão 5 Para tornar a saída em corrente contínua o mais próximo possível de um sinal constante, como o que seria fornecido por uma pilha, por exe...

Questão 9/10 - Máquinas Elétricas Ler em voz alta Um transformador monofásico 15000VA, 13800/220V, temperatura de regime referente a classe de isolame

create create create create 6 7 8 9 10 A figura a seguir apresenta um amplificador operacional com modo de operação de entrada dupla, em que ambos ...

UNIASSELVI

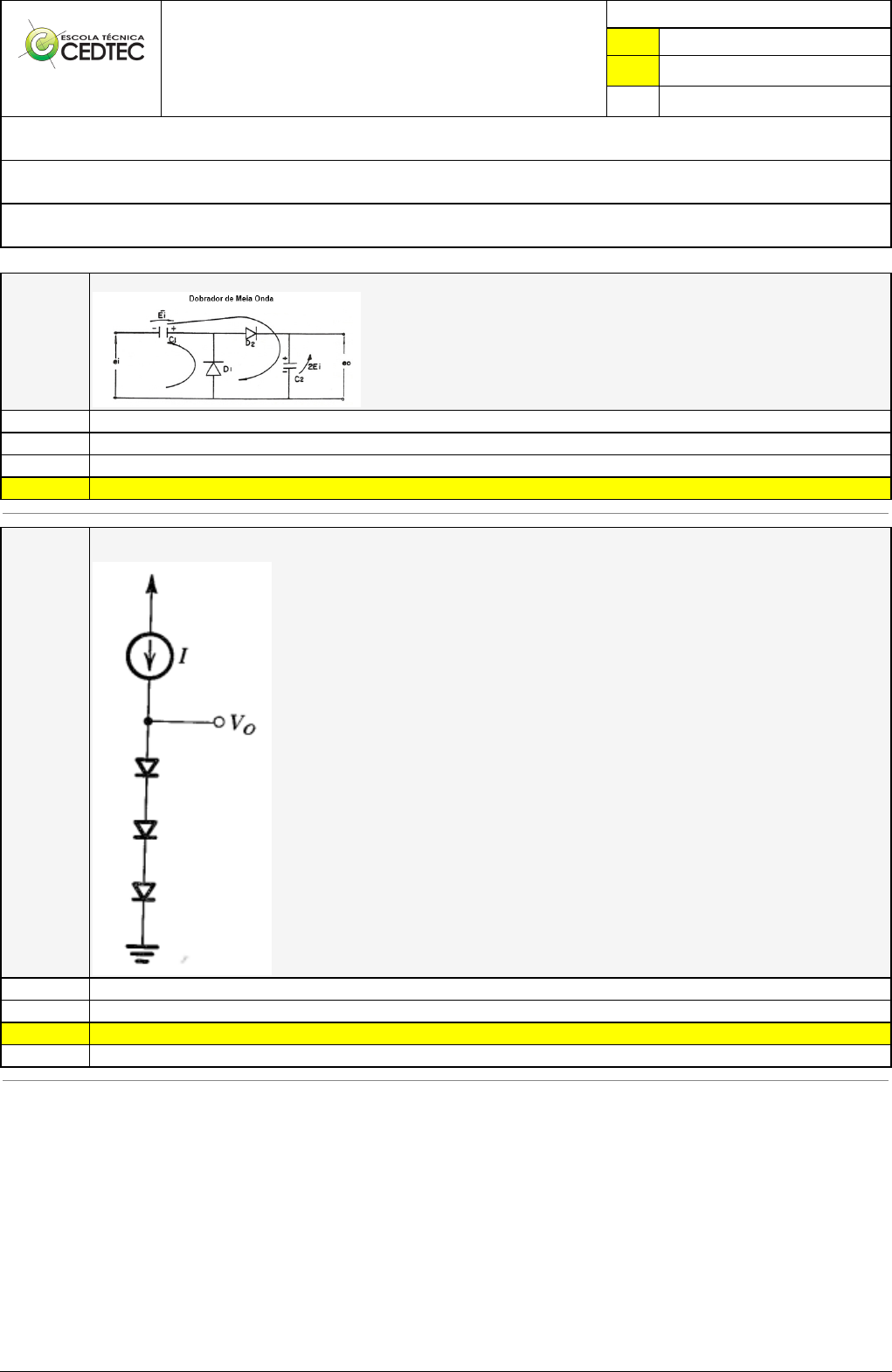

Prévia do material em texto
