Circuitos Elétricos e Conversão Eletromecânica de Energia - 6° Fase Engenharia Ambiental e Sanitária
Lista de exercícios n°01 - v05 - Prof. Guilherme M. Mibielli. 2 folhas.

UNIVERSIDADE FEDERAL DA FRONTEIRA SUL
Engenharia Ambiental e Sanitária
Circuitos Elétricos e Conversão Eletromecânica de Energia
Prof. Guilherme Martinez Mibielli

Lista de Exercícios N°01

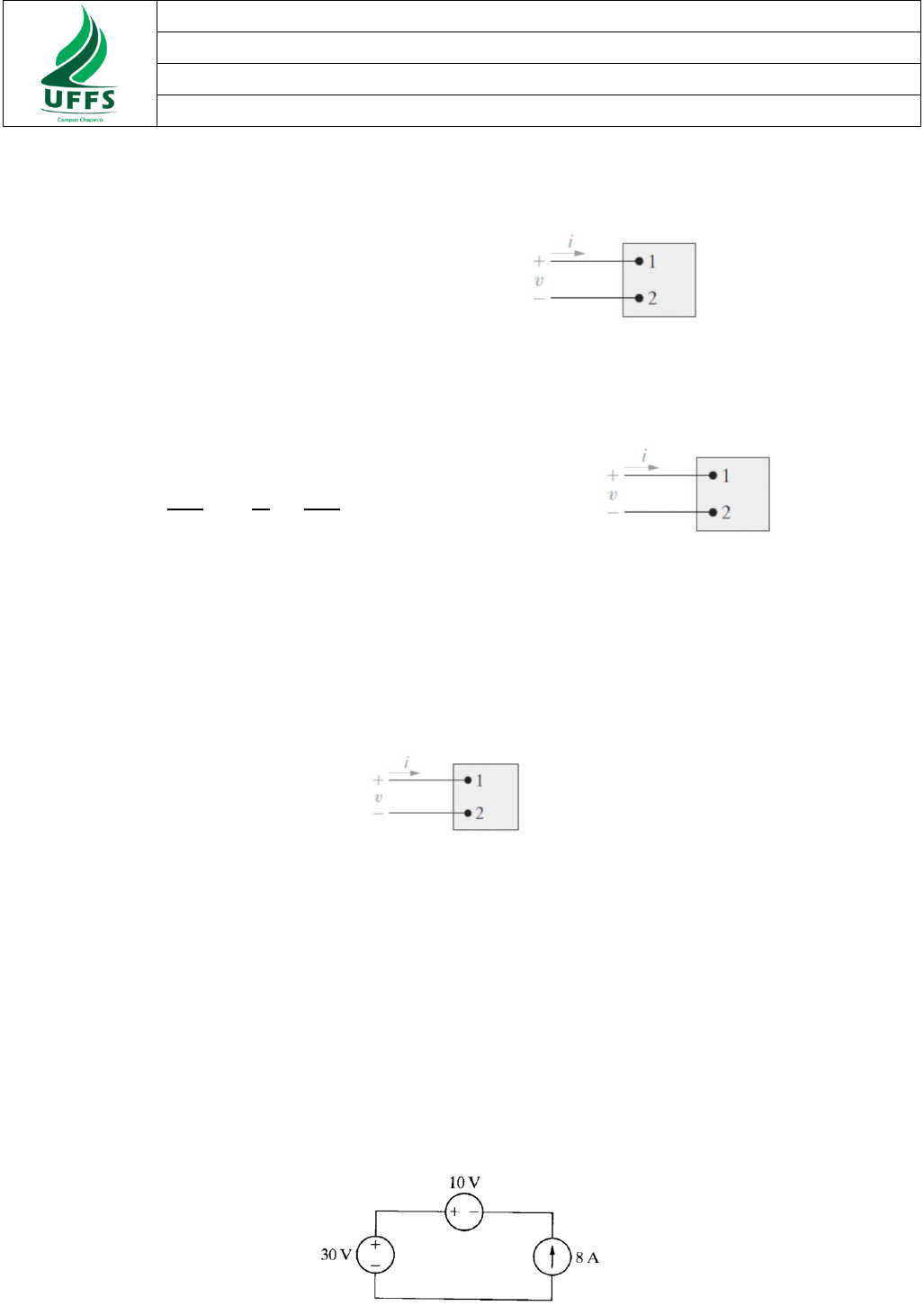

1) A corrente nos terminais do elemento abaixo é:
* i = 0, t < 0;
* i = 20.e(-5000.t) A, t ≥ 0.

Calcule a carga total (em microcoulombs) que entra no elemento em seu terminal superior.
(R=> q = 4000µC)

2) A expressão para a carga que entra no terminal superior da figura abaixo é:

𝑞 =
1
 2
− (
𝑡

+
1
 2
) ∗ 𝑒− 𝑡 𝐶

Determine o valor máximo da corrente elétrica que entra no terminal se α = 0,03679 s-1. (R=> i =
10A)

3) A corrente que entra no terminal superior da figura abaixo é i = 24 cos 4000.t A. Suponha que
a carga do terminal superior seja zero no instante em que a corrente está passando por seu valor
máximo. Determine a expressão para q (t). (R=> q(t)=6sen4000t mC)




4) Demosntre de forma algébrica a veracidade da seguinte afirmação: “Independente da
polaridade da tensão e direção da corrente, a potência de um resistor é positiva”.

5) a) A interconexão de fontes ideais no circuito da figura abaixo é válida? (Sim)
 b) Identifique as fontes que estão fornecendo potência e as fontes que estão absorvendo
potências. (R=> 30V absorve; 10V fornece; 8A fornece)
 c) Verifique se a potência total fornecida no circuito é igual à potência total absorvida. (R=> É
igual)
 d) Repita (a) – (c) invertendo a polaridade da fonte de 10 V. (R=> Sim; 30V absorve; 10V
absorve; 8A fornece; É igual)





Circuitos Elétricos e Conversão Eletromecânica de Energia - 6° Fase Engenharia Ambiental e Sanitária
Lista de exercícios n°01 - v05 - Prof. Guilherme M. Mibielli. 2 folhas.
6) Se a interconexão na figura abaixo é válida, determine a potência fornecida pelas fontes de
corrente. Se a interconexão não é válida, explique a razão. (R=> È válida; P10A= -1000W; P5A= -
700W)




7) Se a interconexão da figura abaixo é válida, determine a potência total fornecida pelas fontes
de tensão. Se a interconexão não é válida, explique a razão. (R=> Não é válida)





8) Para o circuito mostrado, calcule (a) i5; (b) V1; (c) V2; (d) V5 e (e) a potência entregue pela
fonte de 24V. (R=> i5 = 2A; V1 = -4V; V2 = 6V; V5 = 14V; P = - 48W)

9) Determine o valor da resistência R no circuito abaixo.
(R=> R = 4Ω)


10) Dado o circuito mostrado, determine:
 a) o valor de ia; (ia = 2A)
 b) o valor de ib; (ib = 0,5A)
 c) o valor de V0; (V0 = 40V)
 d) a potência dissipada em cada resistor; (P4Ω = 25W; P20Ω
= 80W; P80Ω = 20W)
 e) a potência fornecida pela fonte de 50V. (P50V = -125W)

11) Para o circuito mostrado, determine o que se pede:
 a) as correntes i1 e i2; (i1 = 2,4A; i2 = 1,6A)
 b) a tensão V0; (V0 = 192V) c) Verifique se a potência total fornecida é igual à potência total
consumida. (É igual P4A = -768W)
