Universidade Católica de Petrópolis
Centro de Engenharia e Computação
Engenharia: ________________
Disciplina: Desenho Técnico II
 Nota:
____



Petrópolis, _16_ de ______setembro_____ de 2022.

Nome:_________________________________________________RGU:_______________


Tarefa T01_P1_DESTEC II - PARTE #1 (Extraclasse):
Exercícios gerais e desenhos de fabricação de peças a serem representados em projeção no
1°Diedro – Folha padrão A4 UCP – Total de pontos: 3,00 pontos.
Entrega – Presencialmente* (*e/ou por e-mail) – até 07/10/22

Normas relacionadas: NBR 8403 – Aplicação de linhas em Desenho Técnico – tipos de linhas – larguras de
linhas // NBR 10067 – Princípios gerais de representação em Desenho Técnico – Vistas e Cortes // NBR 10126
– Cotagem em Desenho Técnico // NBR 8404 – Indicação do estado de superfície em Desenho Técnico // NBR
8993 – Representação de roscas em Desenho Técnico // NBR 6158 / 6173 - Tolerância de Trabalho e
Geométricas.

(A segunda parte da avaliação será em classe de aula – dia 23/09/22 – 19h00 – 22h30): Avaliação P1
DESTEC II - PARTE #2: Desenho de fabricação de peça a ser representado em projeção no
1°Diedro – Folha padrão A4 UCP – Total de pontos:7,00 pontos.

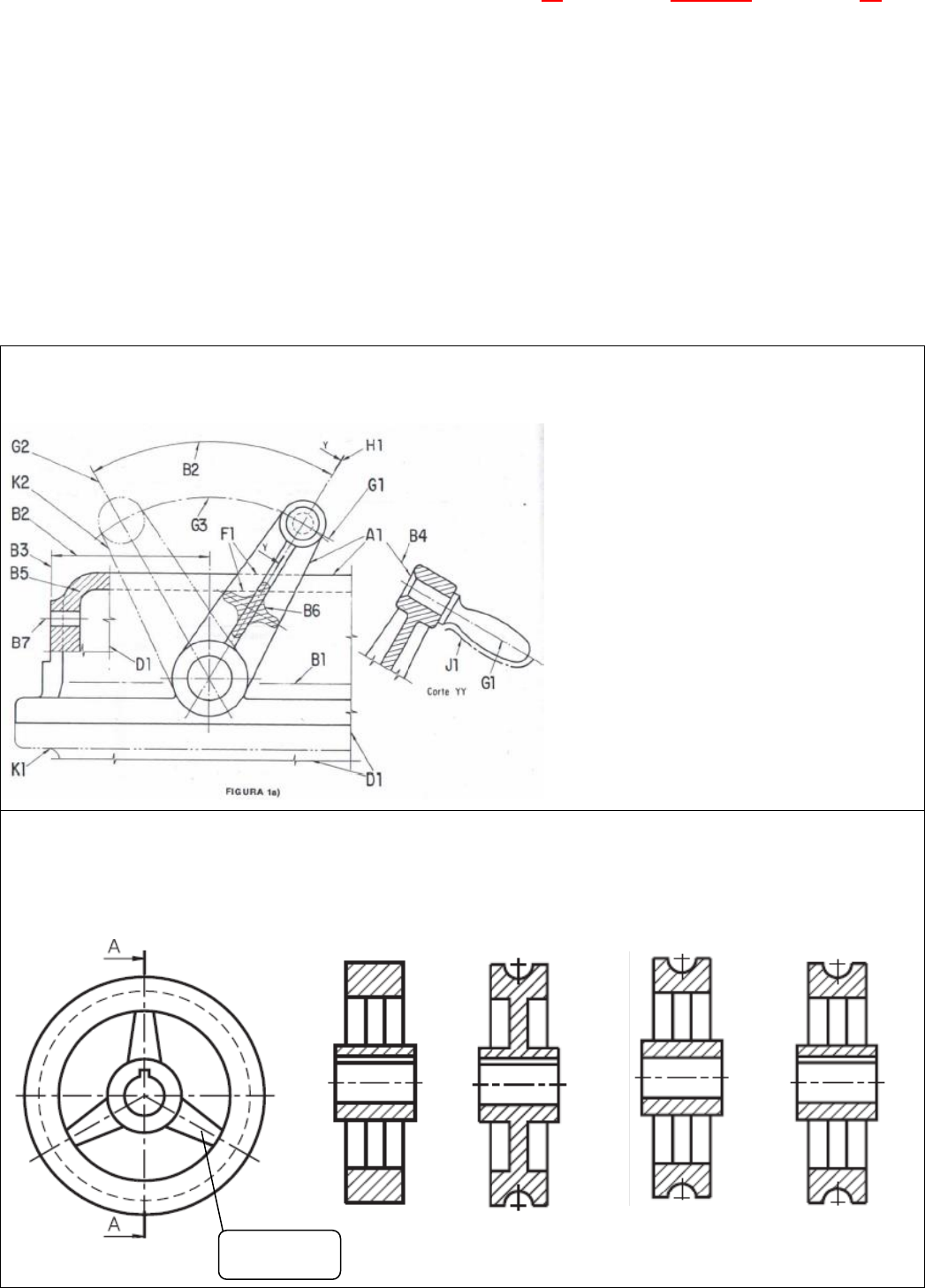

1) De acordo com a NBR 8403 (Seção 3.4*) – Aplicação de linhas em Desenho Técnico – tipos de
linhas – larguras de linhas, relacione ao lado os tipos de linhas do desenho:
*Obs.: Ver exemplos no material postado no Virtual: MAT_APOIO_01__NORMAS ABNT Des_Técnico_12fev21





 ( )

Contorno/aresta visíveis
( ) Plano de corte
( ) Posição limite de peças móveis
( ) Trajetória
( ) Contorno de seção rebatido na
própria vista
( ) Contorno/aresta não visíveis
( ) Linha de centro
( ) Contorno de peça adjacente
( ) Limite de vista parcial
( ) Linha de chamada

2) Observe a vista frontal de uma polia representada com um plano de corte (A-A) e assinale com
um X a lateral que lhe corresponde.
Ver exemplos no material postado no Virtual: MAT_APOIO_01__NORMAS ABNT Des_Técnico_12fev21
Exemplo da NBR 10067 – Seção 4.4.5







A B C D


*Nervura

3) Desenhe por meio do software CAD – SolidWorks a peça N° 2 abaixo, Título (nome): Garra #2
do torno; Material: Aço SAE 1020 (Exemplo extraído do Livro: Desenhista de máquinas – Pro-tec, pg. 7-
2). O desenho deverá ser executado de acordo com as normas pertinentes da ABNT, por
exemplo, com cotagem, preenchimento da legenda, escala, etc. A folha padrão será a folha A4
UCP, projeção no 1o Diedro; Unidades em mm.
Obs.: Ver exemplos no material postado* no Virtual para ilustração de corte parcial:
 *AULA_04A_EXERCÍCIO_ROSCA_METRICA_CORTE_PARCIAL_TORNINHO_MEC_PROTEC_3D_2D.zip

1) 03A_AULA_03A_CAD_Procedimentos_básicos-CAD_2D-Folha_padrao_SolidWorks_REV03;
2) 04A_AULA04A_DES_CONJ_PROTEC -Torninho_Mec_REV02_Set2020;
3) 04B_AULA 04B_CAD_Comandos-CAD 3D&2D Peca_Garra - Rosca M10 e Corte Parcial_TORN-REV02_2020;
4) Exemplo da NBR 10067 – Seção 4.8 (Corte parcial);
5) Exemplo da NBR 10126 – Cotagem em Desenho Técnico - Seções 4.1, 4.2 ...










Estado de superfície (rugosidade: desvio
médio aritmético - Ra).
(Norma NBR 8404 – Seção 4.6.3 / 4.6.4 ...)

Exemplo: Estado de superfície geral:
Ra = 6,3 (m).

Dados de comando (SolidWorks) no 2D:
Ver detalhe no Anexo A.

Menu:
 Anotação:
 Estado de superfície;
 Selecionar o símbolo e cotar
 (indicar) o valor da rugosidade
 (média) Ra: Ex.: 6,3 6,3 (m);
Dar um clique (posicionar)
na folha;





4) Desenhe por meio do software CAD – SolidWorks a peça abaixo, Título (nome): Bucha de aço;
Material: Aço SAE 1045. O desenho deverá ser executado de acordo com as normas
pertinentes da ABNT, por exemplo, com cotagem, preenchimento da legenda, escala, etc. A
folha padrão será a folha A4 UCP, projeção no 1o Diedro; Unidades em mm.

Obs.: Ver exemplos no material postado no Virtual para ilustração de corte parcial:
1) 03A_AULA_03A_CAD_Procedimentos_básicos-CAD_2D-Folha_padrao_SolidWorks_REV03;
2) 04B_AULA 04B_CAD_Comandos-CAD 3D&2D Peca_Garra - Rosca M10 e Corte Parcial_TORN-REV02_2020;
3) Exemplo da NBR 10067 – Seção 4.8 (Corte parcial);
4) Exemplo da NBR 10126 – Cotagem em Desenho Técnico - Seções 4.1, 4.2 ...




Estado de superfície:
Rugosidade média geral igual a (6,3 m).


5) Desenhe por meio do software CAD – SolidWorks a peça abaixo, Título (nome): Base para
regulagem; Material: Aço SAE 1045. A peça foi usinada com uma rosca métrica M8 x (passo
da rosca de 1,25 mm) e passante, a peça tem dois estados de superfície, um estado com a
classe predominante (geral) de rugosidade média igual a N7 (1,6 m) e outro na base com a
classe de rugosidade igual a N5 (0,4 m).








































6) Projeções com cortes em diferentes planos e em desvio são muito comuns em desenho técnico,
como exemplificado abaixo nas projeções 6A e 6B. Pede-se:
 Represente os planos de corte na projeção da figura 6C de acordo com as vistas ortogonais
 (obs.: não será necessário desenhar em 3D).





6A















6B











6C














7) Sabe-se que a norma NBR 8404 (Indicação do estado de superfície em Desenho Técnico) está
relacionada a diferentes processos de fabricação e usinagem de peças de acordo com suas características
geométricas e funcionais. Abaixo estão algumas informações coletadas na literatura técnica sobre a
Norma NBR 8404 e um diagrama de Tempo relativo de fabricação vs Rugosidade. Pede-se:

(a) De acordo com as indicações do estado de superfície de peças, relacione as classes de rugosidade
com os valores de rugosidade máxima para os processos de usinagem mais tradicionais: Plainar,
Tornear, Furar, Fresar e Retificar (Frontal);
 Exemplo: Processo: Plainar, Classe N10 (12,5 m);
(b) De acordo com as respostas da questão (a), utilize o Diagrama de Tempo relativo aos processos e
informe o valor dos tempos relativos (aproximados).










Tempo relativo de fabricação para diferentes processos vs Rugosidade superficial Ra.




*Leitura (Aplicação de tolerância e exemplos): De acordo com as exigências nos projetos com maior grau
de precisão referentes às características de fabricação de peças e suas montagens, no que tange as
relações de intercambialidade e de geometria, as normas NBR 6158 / 6173 - Tolerância de Trabalho e
Geométricas são fundamentais para várias áreas, por exemplo Metrologia e Inspeções. Abaixo seguem,
para efeito de visualização, duas sugestões de App de Metrologia:
Sugestão de App (Metrologia: Carl Zeiss) – Tolerância geométrica e Rugosidade.

Tolerância geométrica:
https://play.google.com/store/apps/details?id=de.zeiss.i
mt.gdt&hl=pt_BR&gl=US
Rugosidade:
https://play.google.com/store/apps/details?id=de.zeiss.i
mt.roughness&hl=pt_BR&gl=US








Exemplo de uma aplicação de Tolerância Geométrica (ver Anexo B): Fonte: Catálogo de parafusos de fixação.





Obs.: *Hipótese

Fonte: Catálogo de parafusos de fixação
https://play.google.com/store/apps/details?id=de.zeiss.imt.gdt&hl=pt_BR&gl=US
https://play.google.com/store/apps/details?id=de.zeiss.imt.gdt&hl=pt_BR&gl=US
https://play.google.com/store/apps/details?id=de.zeiss.imt.roughness&hl=pt_BR&gl=US
https://play.google.com/store/apps/details?id=de.zeiss.imt.roughness&hl=pt_BR&gl=US
Anexo A:

Dados de comando (SolidWorks) no 2D para indicação de estado (acabamento) de superfície:

Menu: // Anotação: // Acabamento de superfície // ...
 ... Selecionar o símbolo e cotar (indicar) o valor da ...... rugosidade (média) Ra: Ex.: 6,3 (m) ... //
 ... Dar um clique (posicionar) na folha.







... rugosidade (média) Ra: Ex.: 6,3 (m) Para indicar outra rugosidade (específica), clicar na linha
... indicar a Ra: Ex.: 3,2 (m)
... em Formato: Alterar a fonte (tamanho) ...




Para indicar no topo do desenho as rugosidades ...
... Indicar a rugosidade geral e entre parênteses as demais ...
 ... Comando (Anotação ... Notas ...)

... entre parênteses as demais rugosidades...




Anexo B:

Dados de comando (SolidWorks) no 2D para indicação de Tolerância geométrica:

Menu: // Anotação: // Tolerância geométrica // ...
 ... Selecionar uma entidade (ex. linha) para indicar o símbolo, a tolerância e a referência (caso tenha) ...
 .... Ex.: clicar na linha ... / símbolo: Planicidade ... / Tolerância de: 0,01 mm.
 ... Dar um clique (posicionar) na folha.











... símbolo: Planicidade ... / Tolerância de: 0,01 mm...


















Exemplo de Tolerância para elementos isolados ....
 Planicidade da superfície com uma tolerância de 0,01 mm.
Exemplo de Tolerância para orientação de elementos associados ....
será necessário um elemento de referência (ex.: uma superfície, eixo ) e ...
 ... um elemento tolerado (ex.: uma superfície, eixo, etc) ...











... adicionando um elemento de referência (primária: A):
superfície superior; ... clicar na linha e arrastar ...


... elemento de referência A ...








... adicionando um elemento tolerado (orientação: perpendi-
cularidade, tol.: 0,01 mm) associado ao elemento de referên-
cia A: superfície lateral direita; ... clicar na linha e arrastar ...


Simbologia: orientação: perpendicularidade ...,
 Tolerância.: 0,01 mm ...
 Elemento de referência A.












Simbologia: Perpendicularidade / 0,01 / A ...








 Linhas de chamada ...
