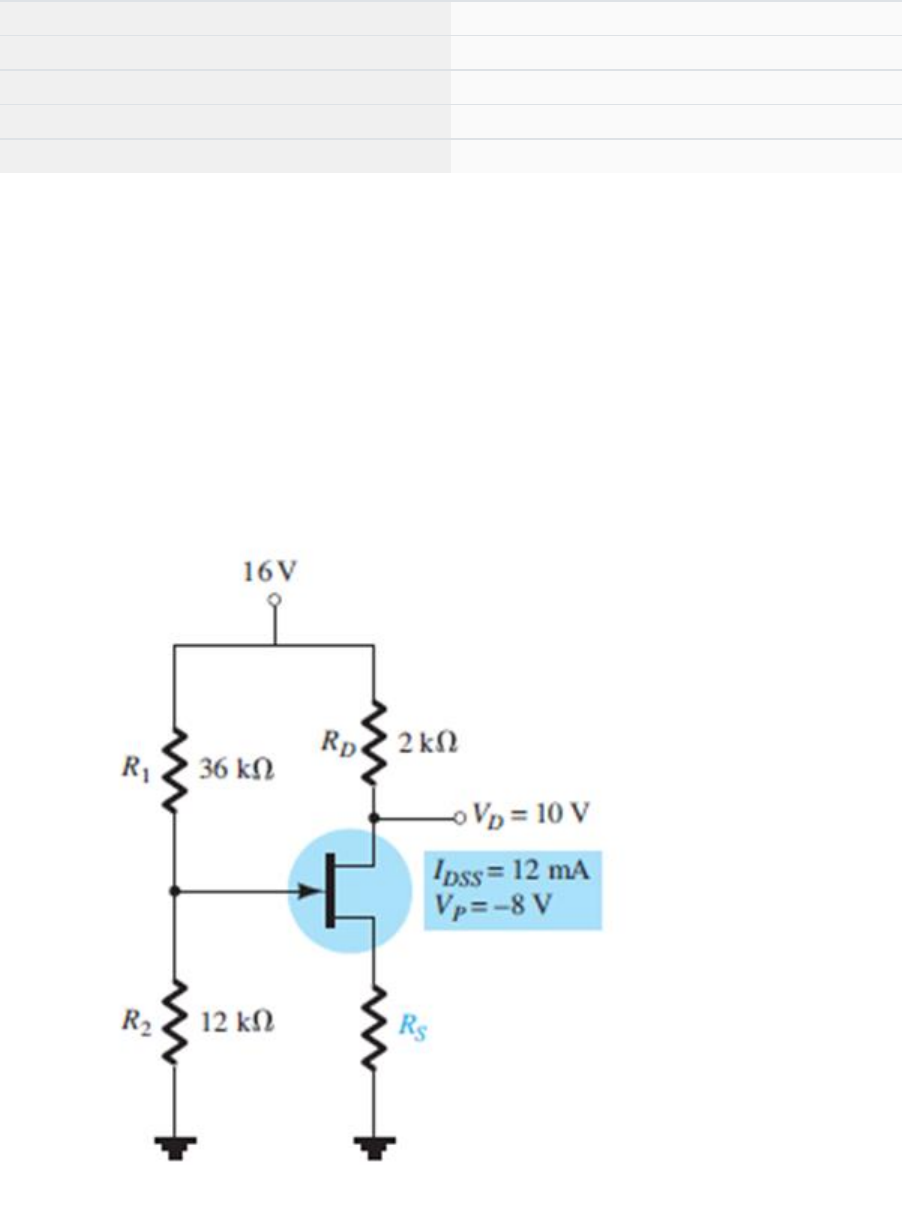

Iniciado em Wednesday, 16 Aug 2023, 23:38 Estado Finalizada Concluída em Wednesday, 16 Aug 2023, 23:44 Tempo empregado 5 minutos 40 segundos Avaliar 20,00 de um máximo de 20,00(100%) Questão 1 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Para que o circuito da figura apresente um valor de VD = 10V é necessário que RS seja igual a: Escolha uma opção: a. 26,7 KΩ- CORRETA b. 267 KΩ c. 2,67 KΩ d. 267 Ω Questão 2 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Analisando o circuito da figura, podemos afirmar que: Escolha uma opção: a. Para uma corrente VCB = 20V a tensão VBE = 800mV b. Para uma corrente VCB = 1V a tensão VBE = 770mV c. Para uma corrente VCB = 1V a tensão VBE = 800mV - CORRETA d. Para uma corrente VCB = 10V a tensão VBE = 800mV Questão 3 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Em uma configuração usando FET foram colhidos os seguintes paramentos IDSS = 6 mA e VP = – 4,5 V; Se ID = 3mA, então VGS será: Escolha uma opção: a. VGS = - 2,25V b. VGS = 2,25V c. VGS = - 1,318V - CORRETA d. VGS = 1,318V Questão 4 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Em um circuito TBJ que possui um parâmetro β = 100, foi medido uma corrente de 8mA no terminal de emissor. Nesse caso podemos afirmar que as correntes de coletor e de base caso respectivamente: Escolha uma opção: a. IC = 7,921A e IB = 79,21 mA b. IC = 7,921mA e IB = 79,21 mA c. IC = 79,21mA e IB = 7,921 μA d. IC = 7,921mA e IB = 79,21 μA - CORRETA Questão 5 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Analisando o circuito da figura abaixo montado em uma configuração de polarização estável do emissor. É correto afirmar que: Escolha uma opção: a. A razão ICIB���� =125 e VE = 9,81V - CORRETA b. IC = 4,41 mA e VE = 9,81V c. A razão ICIB���� =125 e VE = 5,81V d. IC = 4,41 mA e VE = 0V Questão 6 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Analisando o circuito da figura abaixo. É correto afirmar que: Escolha uma opção: a. v0 = 2,5V b. v0 = -25mV c. v0 = -2,5V - CORRETA d. v0 = 25mV Questão 7 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Um transistor TBJ PNP montado em configuração por divisor de tensão é apresentado na figura abaixo. Para essa configuração os valores de IC e VB são respectivamente: Escolha uma opção: a. IC = 30μA e VB = 1,16V b. IC = 21,42μA e VB = 1,86V c. IC = 1,17mA e VB = 1,16V d. IC = 1,17mA e VB = 1,86V -CORRETA Questão 8 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Analisando o circuito da figura abaixo: É correto afirmar que o valor de IDQ é: Escolha uma opção: a. 2,2 mA b. 2,6 mA - CORRETA c. 3,2 mA d. 1,8 mA Questão 9 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Na figura apresentada a baixo contém as curvas de transistor trabalhando na configuração amplificador em base-comum. Escolha uma opção: a. O transistor está funcionando na região de saturação e que a corrente de coletor é IC = 3,5mA b. O transistor está funcionando na região ativa e que a corrente de coletor é IC = 3,5mA c. O transistor está funcionando na região de saturação e que a corrente de coletor é IC ≃≃ 3,5mA d. O transistor está funcionando na região ativa e que a corrente de coletor é IC ≃≃ 3,5mA - CORRETA Questão 10 Completo Atingiu 2,00 de 2,00 Marcar questão Texto da questão Para que o circuito abaixo funcione corretamente para as tensões mostrada. É necessário que os reitores RB, RC e RE sejam respectivamente: Escolha uma opção: a. RB=400 kΩ, RC=2 kΩ e RE=2 kΩ b. RB=456 kΩ, RC=2,2 kΩ e RE=2,2 kΩ c. RB=356 kΩ, RC=1,2 kΩ e RE=2,2 kΩ d. RB=356 kΩ, RC=2,2 kΩ e RE=1,19 kΩ - CORRETA Questão 1 Texto da questão Questão 2 Texto da questão Questão 3 Texto da questão Questão 4 Texto da questão Questão 5 Texto da questão Questão 6 Texto da questão Questão 7 Texto da questão Questão 8 Texto da questão Questão 9 Texto da questão Questão 10 Texto da questão
