1
Profª Eliza Yukiko Sawada Timm
Desenho Básico
Aula 4
Conversa Inicial
Folhas de desenho
Linhas de desenho técnico
Hachuras
Letra técnica
Cotas
Nesta aula veremos as normas técnicas da
ABNT quanto a

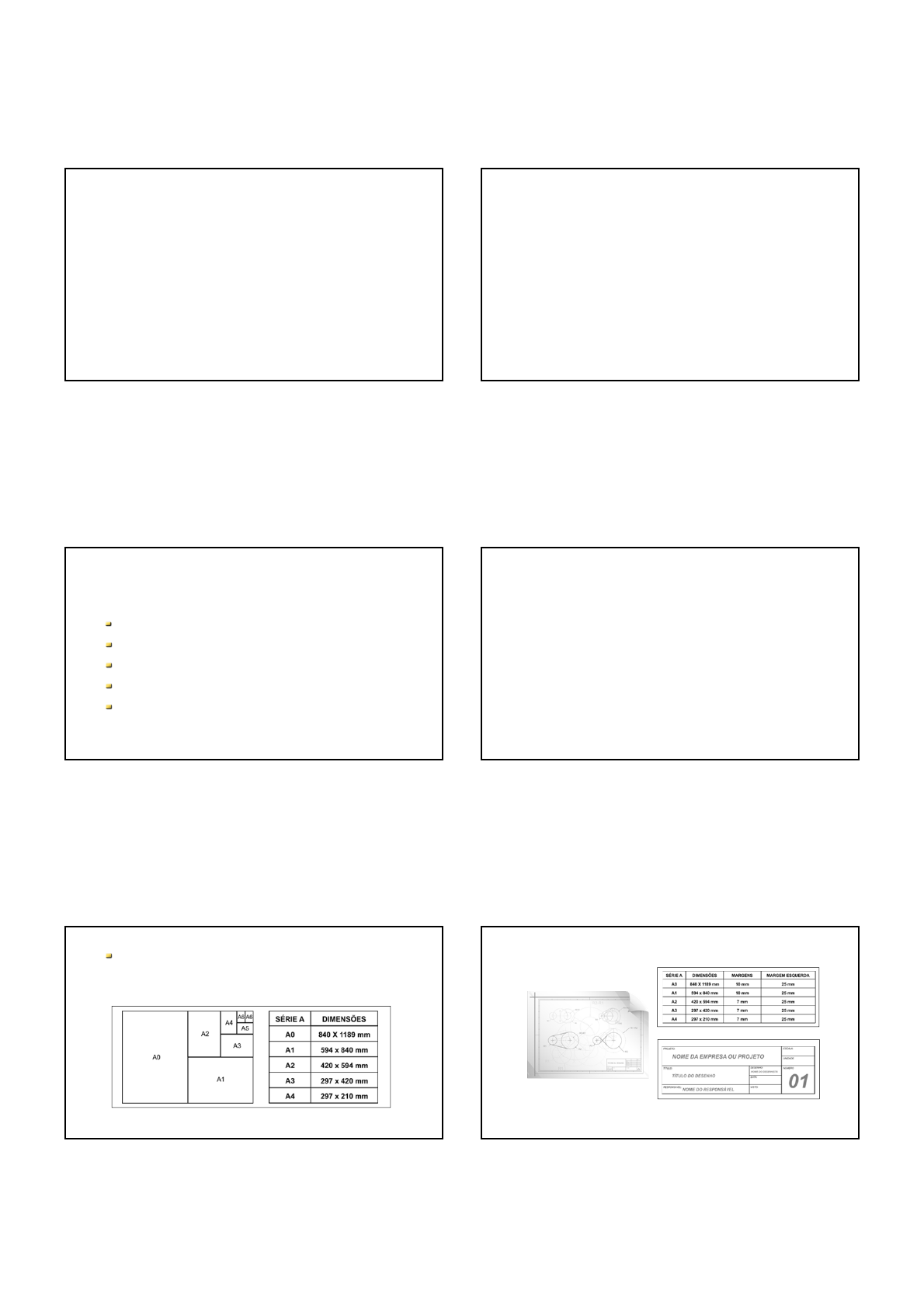

Folha de Desenho
Todas as folhas de desenho técnico seguem
uma padronização, a série mais utilizada é a
série A, normatizada pela ABNT
DesignPrax / Shutterstock
2
Linhas de Desenho Técnico
No desenho técnico as linhas são utilizadas
em duas espessuras: a grossa e a fina
A diferença entre as espessuras do
desenho, assim como o desenho específico
de cada linha, é o que diferencia cada
elemento e o seu significado
As espessuras estabelecidas para um projeto
devem permanecer iguais em todo ele, isto é,
a mesma espessura para a linha grossa e fina
cherezoff / Shuterstock
Hachuras
No desenho técnico, os cortes feitos nas
projeções são ressaltados com hachuras,
que são linhas estreitas e finas, geralmente
traçadas em ângulo de 45°
As hachuras também são utilizadas para
representar os materiais que serão
utilizados na execução do projeto
3
DJ Srk / Shuterstock
Elaborado pela autora
Letra Técnica
A letra técnica é definida pela ABNT
Nos softwares gráficos, esta tarefa é
bastante simplificada, mas deve
obedecer as mesmas normas
A letra técnica deve ser
regular e precisa, deve ser
arredondada e não ter serifa
ou qualquer outro adorno
A mesma letra deverá ser
utilizada em todo o projeto,
e a área onde será aplicado
o texto deverá ser limpa de
linhas ou desenhos,
garantindo a sua
legibilidade
Fonte com serifa
Fonte caligráfica
Ic
o
n
Fo
n
t
Il
lu
st
ra
ti
o
n
/
 S
h
u
te
rs
to
ck
V
er
y_
V
er
y
/
 S
h
u
te
rs
to
ck
4
A altura média utilizada em desenho técnico
é de 4 mm, porém, tamanhos maiores de
letra poderão ser utilizados de acordo com a
hierarquia das informações, como títulos e
subtítulos, de acordo com a necessidade
Nos meios digitais, além da variação de
tamanho, é possível variar entre bold,
normal, light e itálico, e nas cores das fontes
linhas guias auxiliares é extremamente
importante
O espaçamento entre as letras (kerning), de
modo geral, pode obedecer à seguinte regra
Letras arredondadas devem ficar mais
próximas
Letras arredondadas com letras retas
devem ter distância média
Letras retas devem ficar mais distanciadas
Letras muito separadas ou muito próximas
podem prejudicar a leitura
Cotas
5
Cota, de forma resumida, são a indicação das
medidas de um desenho em escala natural (1:1)
As linhas de cota são
sempre representadas
por linhas contínuas
finas, delimitadas
por linhas de
chamada,
igualmente finas
e contínuas, e por
setas que definem
o seu início e fim
NÃO
A indicação de formas circulares será sempre
em função do seu centro
Os raios de arcos podem
ser cotados interna
ou externamente
Para cotar peças com
chanfro, pode-se
utilizar qualquer
uma das formas
a seguir
Quando há a necessidade de
inserir cotas em uma área
hachurada, é recomendado
interromper a hachura
Na Prática
6
Que tal treinar a sua letra técnica?
A letra técnica pode ser reta a 90º ou
inclinada de 60° a 75°
É importante para o designer ter uma letra
bem desenhada e legível, principalmente
em croquis técnicos, que são desenhos
técnicos de detalhamentos, vistas e
perspectivas à mão livre
Faça em uma folha de papel formato A4 as
linhas base para letra técnica, em seguida
copie um trecho desta aula e veja como
você se sai
Treine quantas vezes achar necessário
Finalizando
Nesta aula, entramos em contato com a
linguagem técnica e a ABNT
Sabemos agora como é importante
conhecer esta linguagem para podermos nos
comunicar na hora de projetar e detalhar um
projeto técnico para a produção, assim como
interpretar corretamente um projeto que
tenhamos que executar
