Came
Um came é uma peça giratória ou deslizante em uma ligação mecânica usada
especialmente para transformar o movimento rotativo em movimento linear.
Frequentemente, é uma parte de uma roda giratória (por exemplo, uma roda excêntrica)
ou eixo (por exemplo, um cilindro com formato irregular) que atinge uma alavanca em
um ou mais pontos em seu caminho circular.

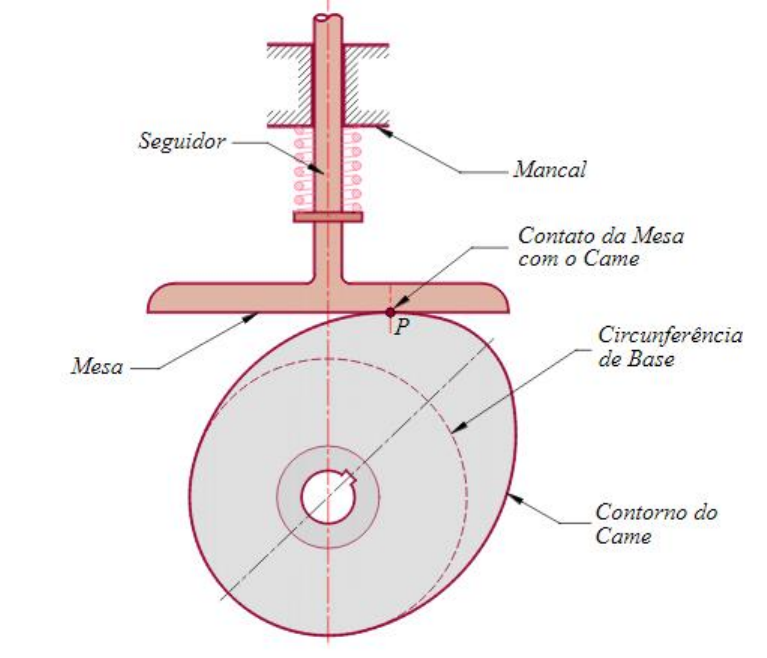

Figura 1: Came e seus elementos

O came pode ser um dente simples, como é usado para fornecer pulsos de energia a um
martelo a vapor, por exemplo, ou um disco excêntrico ou outra forma que produz um
movimento alternativo suave (para frente e para trás) no seguidor, que é uma alavanca
fazendo contato com a came. Um temporizador de came é semelhante e foi amplamente
utilizado para controle de máquina elétrica (um temporizador eletromecânico em uma
máquina de lavar sendo um exemplo comum) antes do advento de eletrônicos baratos,
microcontroladores, circuitos integrados, controladores lógicos programáveis e controle
digital.
Os cames podem ser caracterizados por seus diagramas de deslocamento, que refletem a
mudança de posição que um seguidor faria quando a superfície do came se mover em
contato com o seguidor. No exemplo mostrado, o came gira em torno de um eixo. Esses
diagramas relacionam a posição angular, geralmente em graus, ao deslocamento radial
experimentado nessa posição.
Os diagramas de deslocamento são tradicionalmente apresentados como gráficos com
valores não negativos. Um diagrama de deslocamento simples ilustra o movimento do
seguidor em um aumento de velocidade constante seguido por um retorno semelhante
com uma pausa no meio. O aumento é o movimento do seguidor para longe do centro do
came, a parada é o movimento onde o seguidor está em repouso e o retorno é o movimento
do seguidor em direção ao centro do came.
Um tipo comum é nos atuadores de válvula em motores de combustão interna. Aqui, o
perfil do came é comumente simétrico e em velocidades rotacionais geralmente
encontradas, desenvolvem-se forças de aceleração muito altas. Idealmente, uma curva
convexa entre o início e a posição máxima de levantamento reduz a aceleração, mas isso
requer diâmetros de eixo impraticáveis em relação ao levantamento.
Assim, na prática, os pontos em que a sustentação começa e termina significam que uma
tangente ao círculo de base aparece no perfil. Isso é contínuo com uma tangente ao círculo
da ponta. Ao projetar o came, a elevação e o ângulo de contato θ são dados.
Se o perfil for tratado como um grande círculo de base e um pequeno círculo de ponta,
unidos por uma tangente comum, dando sustentação L, a relação pode ser calculada, dado
o ângulo φ entre uma tangente e o eixo de simetria
2 2
 

 
− 
 
, enquanto C é a distância
entre os centros dos círculos (obrigatório) e R é o raio da base (fornecido) e r aquele do
círculo da ponta (obrigatório):
1 sin
1 sin
eu
C
r R L



=
−
= −
−


Disco ou prato de ressalto
O came mais comumente usado é a placa de came (também conhecida como came de
disco ou came radial), que é cortada de um pedaço de metal ou placa plana. Aqui, o
seguidor se move em um plano perpendicular ao eixo de rotação do eixo de comando.
Vários termos-chave são relevantes em tal construção de cames de placa: círculo de base
, círculo principal (com raio igual à soma do raio do seguidor e do raio do círculo de base),
curva de passo que é a curva radial traçada pela aplicação os deslocamentos radiais para
longe do círculo principal em todos os ângulos e o ângulo de separação do lóbulo ( LSA
- o ângulo entre dois lóbulos de came de admissão e exaustão adjacentes).O círculo base
é o menor círculo que pode ser desenhado no perfil do came.
Uma aplicação outrora comum, mas agora desatualizada, desse tipo de came era os cames
de programação automática de máquina-ferramenta. Cada movimento ou operação da
ferramenta era controlado diretamente por um ou mais cames.
As instruções para a produção de cames de programação e dados de geração de cames
para as marcas de máquinas mais comuns foram incluídas em referências de engenharia
na era moderna do CNC.
Este tipo de came é usado em muitos controladores de aparelhos eletromecânicos simples,
como máquinas de lavar louça e máquinas de lavar roupa, para acionar interruptores
mecânicos que controlam as várias partes.

Came Cilíndrico
Um came cilíndrico ou tambor de came é uma came em que os passeios de seguidor sobre
a superfície de um cilindro. No tipo mais comum, o seguidor passa por uma ranhura
cortada na superfície de um cilindro. Esses cames são usados principalmente para
converter o movimento rotacional em movimento linear paralelo ao eixo de rotação do
cilindro.
Um cilindro pode ter várias ranhuras cortadas na superfície e impulsionar vários
seguidores. Cames cilíndricos podem fornecer movimentos que envolvem mais do que
uma única rotação do cilindro e geralmente fornecem posicionamento positivo,
removendo a necessidade de uma mola ou outro dispositivo para manter o seguidor em
contato com a superfície de controle.
As aplicações incluem acionamentos de máquinas-ferramenta, como serras alternativas e
tambores de controle de mudança em transmissões sequenciais, como na maioria das
motocicletas modernas.
Um caso especial deste came é o avanço constante, onde a posição do seguidor é linear
com a rotação, como em um parafuso de avanço. O propósito e os detalhes da
implementação influenciam se esta aplicação é chamada de came ou rosca de parafuso,
mas em alguns casos, a nomenclatura pode ser ambígua.
Os cames cilíndricos também podem ser usados para fazer referência a uma saída para
duas entradas, onde uma entrada é a rotação do cilindro e a outra é a posição do seguidor
ao longo do came. A saída é radial ao cilindro. Eles já foram comuns para funções
especiais em sistemas de controle, como mecanismos de controle de fogo para armas em
embarcações navais e computadores analógicos mecânicos.






Referência bibliográfica: https://mecanismos.net.br/cames-de-mesa/ acesso em 27 de
setembro de 2020.
