Tópicos Integradores 2 (Engenharia Civil) AOL1 - 20231 B

Prévia do material em texto

22/05/2023, 19:42 Comentários
https://sereduc.blackboard.com/ultra/courses/_166183_1/grades/assessment/_7984254_1/overview/attempt/_27110505_1/review/inline-feedback… 1/9
Ocultar opções de resposta
Pergunta 1 1 / 1

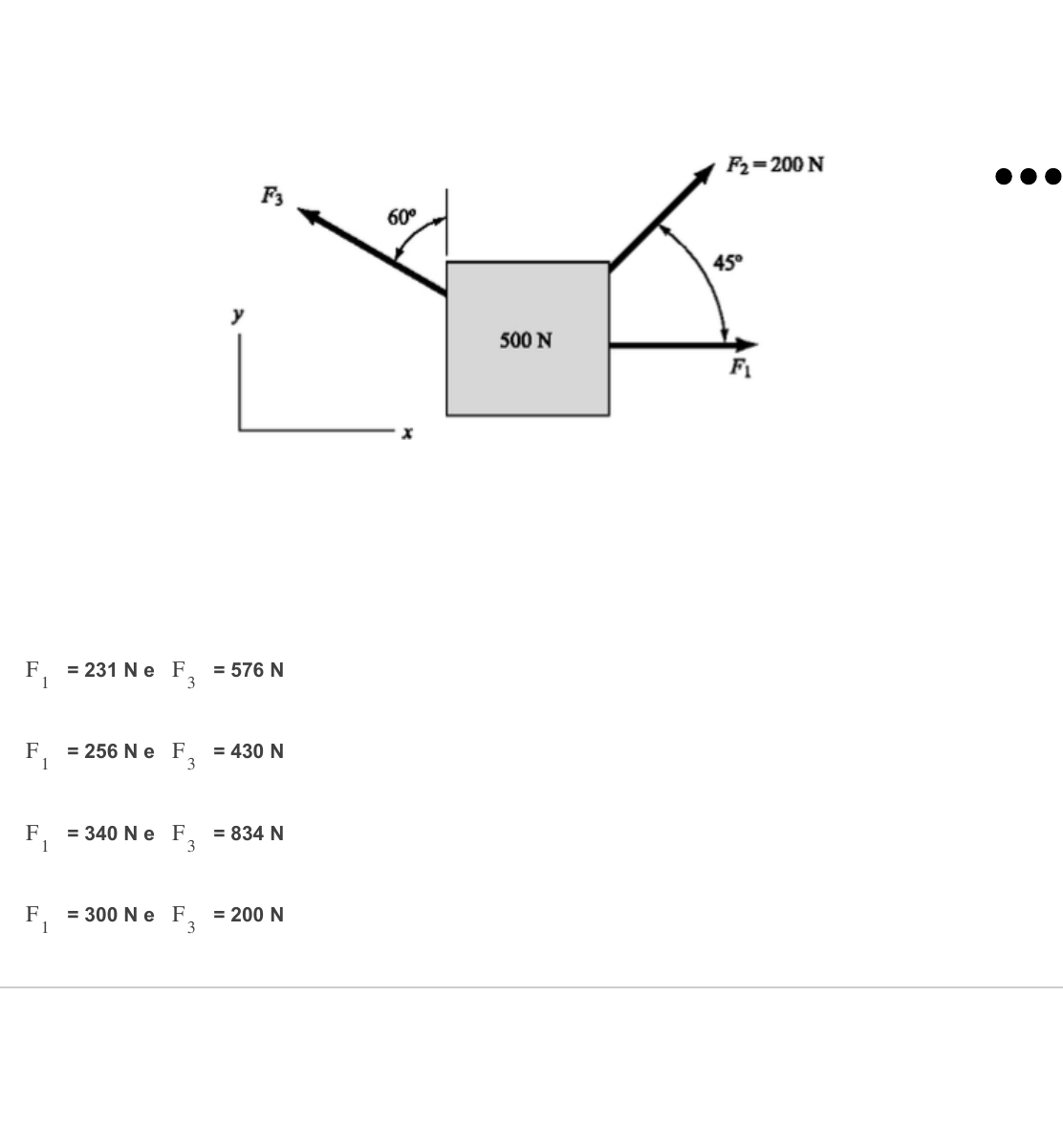

Uma caixa de 500 N é suportada por três forças. Essas devem ter uma resultante de 500 N para cima. Quais os
valores de F1 e F3 nessas condições? Todas as forças são coplanares.
Resposta corretaF1 = 480 N e F3 = 717 N
F1 = 231 N e F3 = 576 N
F1 = 256 N e F3 = 430 N
F1 = 340 N e F3 = 834 N
F1 = 300 N e F3 = 200 N
Pergunta 2 1 / 1
A treliça de uma ponte está sujeita a forças em suas barras com mostra o corte esquemático da figura. Qual é a força
total sobre o pino A em virtude das forças nas barras, em kN?

22/05/2023, 19:42 Comentários
https://sereduc.blackboard.com/ultra/courses/_166183_1/grades/assessment/_7984254_1/overview/attempt/_27110505_1/review/inline-feedback… 2/9
Ocultar opções de resposta
Ocultar opções de resposta
130
65
31
Resposta correta51
10
Pergunta 3 1 / 1
Em uma cabo de guerra, quando o time B puxa a corda com uma força de 1,8 kN, qual deverá ser a força exercida
pelo time C para o balanço de forças? Com que força o time A puxará a corda?
22/05/2023, 19:42 Comentários
https://sereduc.blackboard.com/ultra/courses/_166183_1/grades/assessment/_7984254_1/overview/attempt/_27110505_1/review/inline-feedback… 3/9
Ocultar opções de resposta
FA = 1,317 kN e FC = 0,931 kN;
FA = 0, kN e FC = 250 kN;
FA = 0,854 kN e FC = 0,946 kN;
Resposta corretaFA = 0,931 kN e FC = 1,317 kN;
FA = 0,946 kN e FC = 0,854 kN;
Pergunta 4 1 / 1
Dois barcos rebocadores estão efetuando manobras em um navio. A força total desejada é de 13,5 kN a uma ângulo
de 15°. Considerando as direções das forças dos rebocadores mostrada na figura. Quais devem ser os valores de F1 e
F2?
Dois barcos rebocadores estão efetuando manobras em um navio. A força total desejada é de 16,0 kN a uma ângulo
de 15°. Considerando as direções das forças dos rebocadores mostrada na figura, qual deve ser o valore de F1 ?
F1 = 2,48 N;
F1 = 15,6 N;
22/05/2023, 19:42 Comentários
https://sereduc.blackboard.com/ultra/courses/_166183_1/grades/assessment/_7984254_1/overview/attempt/_27110505_1/review/inline-feedback… 4/9
Ocultar opções de resposta
F1 = 12,1 N;
F1 = 3,62 N;
Resposta corretaF1 = 14,4 N;
Pergunta 5 1 / 1
Dois homens estão tentando puxar uma caixa que não se moverá até que uma força de 700 N seja aplicada em uma
direção qualquer. O homem A pode puxar caixa em uma direção a 45° da direção desejada do movimento da caixa,
enquanto o homem B pode puxá-la a 60 ° da direção desejada. Qual a força que cada homem deve exercer par que a
caixa se mova na direção mostrada na figura?
FA = 521 N e FB = 245 N;
FA = 432 N e FB = 268 N;
FA = 450 N e FB = 250 N;
Resposta corretaFA = 628 N e FB = 512 N;
22/05/2023, 19:42 Comentários
https://sereduc.blackboard.com/ultra/courses/_166183_1/grades/assessment/_7984254_1/overview/attempt/_27110505_1/review/inline-feedback… 5/9
Ocultar opções de resposta
FA = 600 N e FB = 450 N;
Pergunta 6 1 / 1
Representa a força F1 em termos de suas componentes cartesianas.

F2 = 150i - 150j + 150k
Resposta corretaF1 = 212i + 150j - 150k
F2 = 495i + 350j - 350k
F2 = 618,1i + 340j + 172k
22/05/2023, 19:42 Comentários
https://sereduc.blackboard.com/ultra/courses/_166183_1/grades/assessment/_7984254_1/overview/attempt/_27110505_1/review/inline-feedback… 6/9
Ocultar opções de resposta
F2 = 618,1i + 340j - 172k
Pergunta 7 1 / 1
Dois jogadores de futebol americano empurram uma barreira. O jogador A empurra a barreira com uma força de 400 N,
enquanto o jogador B a empurra com uma força de 350 N, sendo que essas forças passam pelo ponto C. Qual a força
resultante exercida sobre a barreira pelos jogadores?
589 N
Resposta correta725 N
750 N
50 N
634 N
Pergunta 8 1 / 1
Considere que FT seja a soma vetorial entre F1 e a força de 500 N, determine FT .
22/05/2023, 19:42 Comentários
https://sereduc.blackboard.com/ultra/courses/_166183_1/grades/assessment/_7984254_1/overview/attempt/_27110505_1/review/inline-feedback… 7/9
Ocultar opções de resposta
786 N
Resposta correta685 N
430 N
980 N
510 N
Pergunta 9 1 / 1
Determine a intensidade força F necessária para manter o sistema de forças concorrente em equilíbrio.
22/05/2023, 19:42 Comentários
https://sereduc.blackboard.com/ultra/courses/_166183_1/grades/assessment/_7984254_1/overview/attempt/_27110505_1/review/inline-feedback… 8/9
Ocultar opções de resposta
F = 4,36 kN
F = 2,40 kN
F = 2,33 kN
Resposta corretaF = 1,61 kN
F = 4,32 kN
Pergunta 10 1 / 1
Determine a intensidade das foças nos cabo CB e BD. Considere que o sistema de cabos é coplanar e o roldana em E
pode girar sem oferecer qualquer resistência.

22/05/2023, 19:42 Comentários
https://sereduc.blackboard.com/ultra/courses/_166183_1/grades/assessment/_7984254_1/overview/attempt/_27110505_1/review/inline-feedback… 9/9
Ocultar opções de resposta
FCB = 100 N e FBD = 200 N;
FCB = 124 N e FBD = 220 N;
FCB = 1500 N e FBD = 2500 N;
FCB = 626 N e FBD = 1077 N;
Resposta corretaFCB = 1251 N e FBD = 2154 N;
