Coberturas
Trama e estrutura secundária - conjunto integrado pelas terças, caibros e ripas

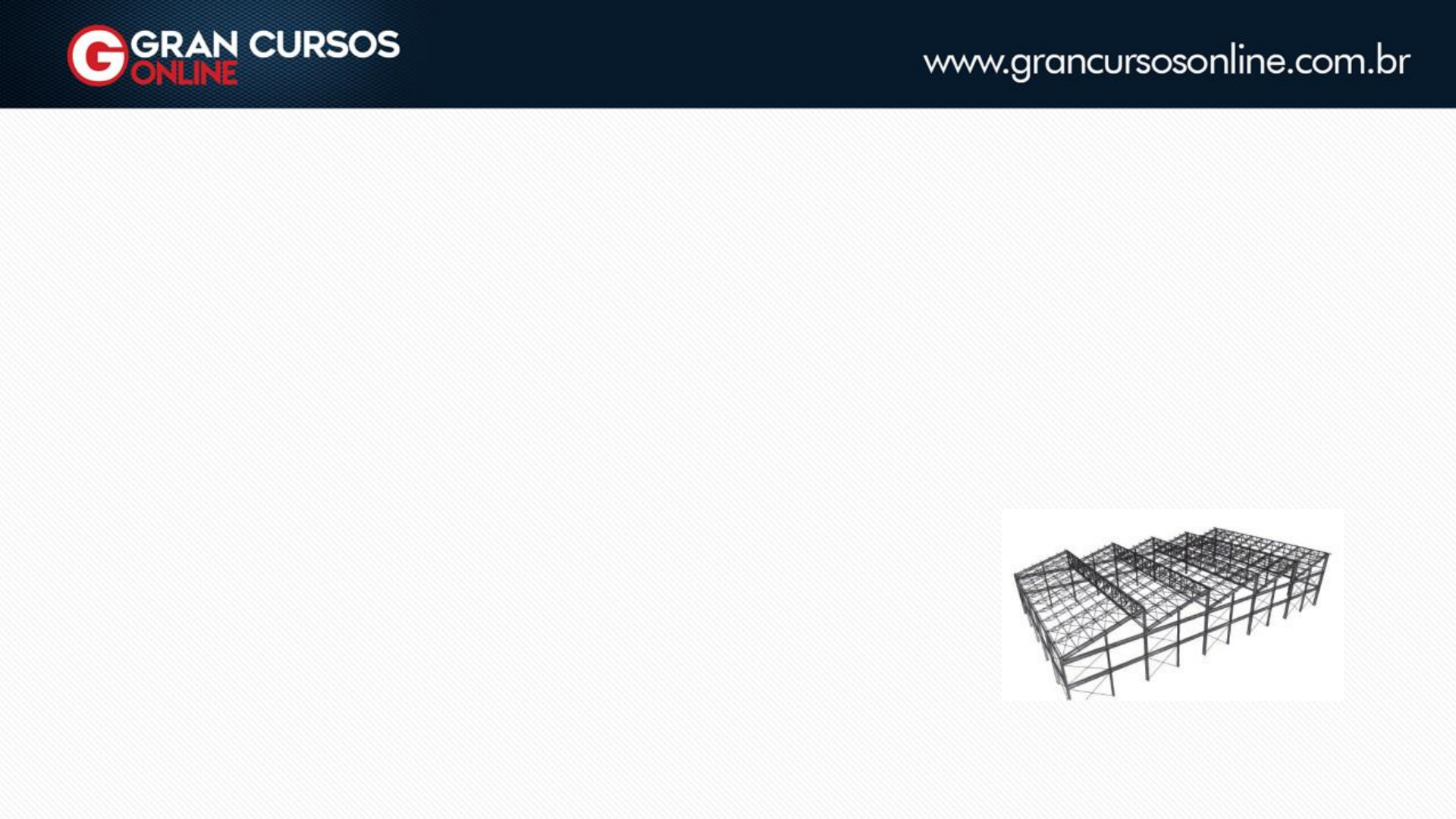

Tesoura Tipo Shed – A estrutura tipo Shed é de grande vantagem nas construções
industriais, pois além dos efeitos benéficos de boa iluminação e ventilação, possibilita
também com facilidade a ampliação da área coberta em todos os sentidos, principalmente
quando há um planejamento para se construir por etapas e a logo prazo. Nesse caso,
costuma-se executar as paredes de fechamento com chapas de cimento-amianto, tendo
como objetivo a possibilidade de serem desmontadas e transportadas quando se julgar
necessária a ampliação
Fonte: Caderno de Projetos de Telhados em Estruturas de Madeira - autor Antônio Moliterno.
Coberturas
CEBRASPE 2018 Oficial Técnico de Inteligência Área 5 A estrutura tipo Shed é recomendada
para construções industriais, haja vista benefícios como boa iluminação, ventilação e
facilidade para ampliação.
Coberturas
CEBRASPE 2018 Oficial Técnico de Inteligência Área 5 A estrutura tipo Shed é recomendada
para construções industriais, haja vista benefícios como boa iluminação, ventilação e
facilidade para ampliação. C!
Shed (galpão em inglês)
Coberturas
CESPE STJ 2015 52 Apesar de ser o tipo mais econômico e mais empregado no Brasil para
estruturas de madeira de telhados residenciais, a tesoura do tipo Howe dificulta a execução
da ligação das diagonais com os banzos por meio de entalhes.
Coberturas
CESPE STJ 2015 52 Apesar de ser o tipo mais econômico e mais empregado no Brasil para
estruturas de madeira de telhados residenciais, a tesoura do tipo Howe dificulta a execução
da ligação das diagonais com os banzos por meio de entalhes. E!
Coberturas
13
6
9
5
4
3
7
14
12
8 10
11
1
2
2
1 – Ripas
2 – Caibros
3 – Cumeeiras
4 – Terças
5 - Contrafrechal
6 – Frechal
7 – Chapuz
8 – Perna ou empena
9 – Linha, tensou ou tirante
10 – Pendural ou pendural central
11 – Escora
12 – Pontalete, montante ou pendural
13 – Ferragem ou estribo
14 – ferragem ou cobrejunta
15 – Vista, testeira ou aba
16 – Mão francesa
Coberturas
Sambladuras e entalhes - ligações entre duas peças de madeiras
Frechal: Peça colocada sobre a parede e sob a tesoura, para distribuir a carga do telhado.
Perna: Peças de sustentação da terça, indo do ponto de apoio da tesoura do telhado ao
cume, geralmente trabalham à compressão.
Linha: Peça que corre ao longo da parte inferior de tesoura e vai de apoio a apoio,
geralmente trabalham à tração. (-)
Estribo: São ferragens que garantem a união entre as peças das tesouras. Podem trabalhar à
tração ou cisalhamento
Pendural e tirante: Peças que ligam a linha à perna e se encontram em posição
perpendicular ao plano da linha. Denomina-se pendural quando a sua posição é no cume, e
nos demais tirante.Geralmente trabalham à tração. (-)
Asna e escoras: São peças de ligação entre a linha e a perna, encontram-se, geralmente, em
posição oblíqua ao plano da linha, denomina-se asna a que sai do pé do pendural.
Coberturas
FUNDATEC 2019- Engenheiro (Pref Gramado) Os telhados tradicionais no Brasil podem ser definidos como
uma composição de duas partes básicas: estrutura de cobertura, que corresponde ao conjunto de elementos
estruturais para sustentação da cobertura, e telhamento. Tratando dos elementos que compõem a estrutura
da cobertura, relacione a Coluna 1 à Coluna 2.
Coluna 1: 1. Ripa. 2. Terça. 3. Caibro. 4. Chapuz.
5. Pendural.
13
6
9
5
4
3
7
14
12
8 10
11
1
2
2
1 – Ripas
2 – Caibros
3 – Cumeeiras
4 – Terças
5 - Contrafrechal
6 – Frechal
7 – Chapuz
8 – Perna ou empena
9 – Linha, tensou ou tirante
10 – Pendural ou pendural central
11 – Escora
12 – Pontalete, montante ou pendural
13 – Ferragem ou estribo
14 – ferragem ou cobrejunta
15 – Vista, testeira ou aba
16 – Mão francesa
Coluna 2
( ) Calço de madeira, geralmente na forma
triangular, que auxilia no travamento da terça.
( ) Atua como apoio direto das telhas.
( ) Recebe a carga das ripas, auxiliando sua
sustentação.
( ) Elemento vertical presente no centro das
tesouras, que vai desde a superfície da linha
até a cumeeira.
( ) Viga que, apoiada sobre a tesoura, sustenta
outros elementos da estrutura.
Coberturas
FUNDATEC 2019- Engenheiro (Pref Gramado) Os telhados tradicionais no Brasil podem ser definidos como
uma composição de duas partes básicas: estrutura de cobertura, que corresponde ao conjunto de elementos
estruturais para sustentação da cobertura, e telhamento. Tratando dos elementos que compõem a estrutura
da cobertura, relacione a Coluna 1 à Coluna 2.
Coluna 1: 1. Ripa. 2. Terça. 3. Caibro. 4. Chapuz.
5. Pendural.
13
6
9
5
4
3
7
14
12
8 10
11
1
2
2
1 – Ripas
2 – Caibros
3 – Cumeeiras
4 – Terças
5 - Contrafrechal
6 – Frechal
7 – Chapuz
8 – Perna ou empena
9 – Linha, tensou ou tirante
10 – Pendural ou pendural central
11 – Escora
12 – Pontalete, montante ou pendural
13 – Ferragem ou estribo
14 – ferragem ou cobrejunta
15 – Vista, testeira ou aba
16 – Mão francesa
Coluna 2
(4) Calço de madeira, geralmente na forma
triangular, que auxilia no travamento da terça.
(1) Atua como apoio direto das telhas.
(3) Recebe a carga das ripas, auxiliando sua
sustentação.
(5) Elemento vertical presente no centro das
tesouras, que vai desde a superfície da linha
até a cumeeira.
(2) Viga que, apoiada sobre a tesoura, sustenta
outros elementos da estrutura.
Coberturas
FUNDATEC 2019 Engenheiro Civil (Pref Paraí)/2019 A NBR 15575:2013 (Edificações habitacionais —
Desempenho) utiliza-se de termos e definições para diferenciar água-mestra, entreforro, lanternim, trama e
viga-calha de um Sistema de Cobertura (SC). Com base nos conceitos normatizados, analise as assertivas
abaixo:
I. Água-mestra: água principal de maior área, geralmente trapezoidal, existente em telhados de três ou quatro
águas.
II. Entreforro: espaço compreendido entre o forro e uma laje ou pano de telhado que lhe é paralelo.
III. Lanternim: trecho de telhado sobreposto e afastado das águas, destinado a ventilar e/ou iluminar o
ambiente coberto.
IV. Trama: estrutura secundária integrada pelas terças, caibros e ripas.
V. Viga-calha: componente estrutural, com formato de canal aberto, destinado à captação e condução da água
de chuva do sistema de cobertura
Coberturas
FUNDATEC 2019 Engenheiro Civil (Pref Paraí)/2019 A NBR 15575:2013 (Edificações habitacionais —
Desempenho) utiliza-se de termos e definições para diferenciar água-mestra, entreforro, lanternim, trama e
viga-calha de um Sistema de Cobertura (SC). Com base nos conceitos normatizados, analise as assertivas
abaixo:
I. Água-mestra: água principal de maior área, geralmente trapezoidal, existente em telhados de três ou quatro
águas. C!
II. Entreforro: espaço compreendido entre o forro e uma laje ou pano de telhado que lhe é paralelo. C!
III. Lanternim: trecho de telhado sobreposto e afastado das águas, destinado a ventilar e/ou iluminar o
ambiente coberto. C!
IV. Trama: estrutura secundária integrada pelas terças, caibros e ripas. C!
V. Viga-calha: componente estrutural, com formato de canal aberto, destinado à captação e condução da água
de chuva do sistema de cobertura C!
Coberturas
SUGEP 2019 Engenheiro Civil UFRPE Sobre sistema de cobertura, é correto afirmar que:
a) telhado de alpendre é constituído por mais de uma água.
b) água, pano ou vertente é cada um dos planos não inclinados que constituem um telhado.
c) ártico é o espaço compreendido entre o forro e uma laje.
d) tesoura é o elemento da estrutura principal de sustentação da trama.
e) a vida útil de projeto de cobertura é inferior a 20 anos.
Coberturas
SUGEP 2019 Engenheiro Civil UFRPE Sobre sistema de cobertura, é correto afirmar que:
a) telhado de alpendre é constituído por mais de uma água. E!
b) água, pano ou vertente é cada um dos planos
não inclinados que constituem um telhado. E!
NBR 15575 - 3.7 água, pano ou vertente:
cada um dos planos inclinados que constituem um telhado
c) ártico é o espaço compreendido entre o forro e uma laje. E!Ático!
d) tesoura é o elemento da estrutura principal de sustentação da trama. C!
e) a vida útil de projeto de cobertura é inferior a 20 anos. E!
ABNT NBR 15575-1 - Parte 1: Requisitos gerais
Sistema
VUP mínima
anos
Estrutura >40
Pisos internos >13
Vedação vertical externa >40
Vedação vertical interna >20
Cobertura >20
Hidrossanitário >20
Coberturas
CESPE STJ 2015 54 Lanternim é uma solução empregada em galpões quando a iluminação e
a ventilação trazidas pelas janelas forem consideradas insuficientes.
Coberturas
CESPE STJ 2015 54 Lanternim é uma solução empregada em galpões quando a iluminação e
a ventilação trazidas pelas janelas forem consideradas insuficientes. C!
Tesoura com lanternim
Tesoura com lanternim
Tesoura sem linha
Tesoura simples
Tesoura simples com asnas
Tesoura com tirantes e escoras
Coberturas
CESPE STJ 2015 54 FUNRIO - Técnico Legislativo (CM SJM)/Técnico em Manutenção/2018
Nessa figura, os elementos assinalados com os números 1 e 2 são conhecidos,
respectivamente, como:
a) terça e empena.
b) terça e escora.
c) escora e empena.
d) escora e suspensório.
e) escora e tirante.
Coberturas
CESPE STJ 2015 54 FUNRIO - Técnico Legislativo (CM SJM)/Técnico em Manutenção/2018
Nessa figura, os elementos assinalados com os números 1 e 2 são conhecidos,
respectivamente, como:
a) terça e empena.
b) terça e escora.
c) escora e empena. C!
d) escora e suspensório.
e) escora e tirante.
13
6
9
5
4
3
7
14
12
8 10
11
1
2
2
1 – Ripas
2 – Caibros
3 – Cumeeiras
4 – Terças
5 - Contrafrechal
6 – Frechal
7 – Chapuz
8 – Perna ou empena
9 – Linha, tensou ou tirante
10 – Pendural ou pendural central
11 – Escora
12 – Pontalete, montante ou pendural
13 – Ferragem ou estribo
14 – ferragem ou cobrejunta
15 – Vista, testeira ou aba
16 – Mão francesa
Coberturas
Telhas
Telhas de Fibrocimento - inclinações de 17% a
10%. Mais baratas, baixo conforto térmico e
acústico.
• Não há necessidade de amarrar todas as telhas
ao ripamento, devendo-se deve-se apenas
argamassar a primeira fiada e amarrar a
última (do beiral).
Coberturas
Telhas
Telhas de chapa zincada ou galvanizada - Boa durabilidade, pequena inclinação e do baixo custo,
pouco isolamento térmico e acústico.
Coberturas
Telhas
Telhas cerâmicas (feitas de barro) a inclinação mínima começa em 30%.:
• Efeito de sucção do vento não é relevante.
Romana dupla
Telhas de concreto
japonesa
Grega
Q = 10,5 ud/m2
30% < d < 90%
p = 50 kg/m2
Romana antiga
Romana conjugada Tropical
Coberturas
Telhas
Telhas cerâmicas (feitas de barro) a inclinação mínima começa em 30%.
• Efeito de sucção do vento não é relevante.
Romana dupla
Telhas de concreto
japonesa
Grega
Q = 10,5 ud/m2
30% < d < 90%
p = 50 kg/m2
Romana antiga
Romana conjugada Tropical
Coberturas
Telhas – Para Telhas Francesas:
Os telhados devem ser executados com declividade compreendida entre 32% e 40%. (ABNT NBR
8039:83 Projeto e execução de telhados com telhas cerâmicas tipo francesa)
Coberturas
Telhas
Termoplan - possui uma camada interna de ar para proteção térmica da telha.
Coberturas
Telhas
FCC 2019 Engenheiro Civil O telhado da edificação da figura deve ser construído com telhas
cerâmicas tipo francesa. Para essa construção, a altura mínima do telhado (hmim) é, em
metros,
a) 1,6
b) 1,2
c) 2,0
d) 1,8
e) 1,4
Coberturas
Telhas
FCC 2019 Engenheiro Civil O telhado da edificação da figura deve ser construído com telhas
cerâmicas tipo francesa. Para essa construção, a altura mínima do telhado (hmim) é, em
metros,
a) 1,6 C!
b) 1,2
c) 2,0
d) 1,8
e) 1,4
A declividade é dada por:
i=hmin/B
0,32=hmin/5
hmin=1,60
Coberturas
Telhas
CESPE - Engenheiro (FUB)/Civil/2015. A estrutura metálica, em relação à estrutura de
madeira ou de concreto, permite realizar um projeto com ponto de telhado mais baixo.
Coberturas
Telhas
CESPE - Engenheiro (FUB)/Civil/2015. A estrutura metálica, em relação à estrutura de
madeira ou de concreto, permite realizar um projeto com ponto de telhado mais baixo. E!
O que determina a inclinação e a altura do telhado é o tipo de telha.
Em geral os fabricantes indicam as inclinações mínimas e máximas:
Inclinação Necessária Por Tipo de Telha
Tipo de Telha Inclinação (%)
Francesa 35
Colonial 25
Ondulada 9
Alumínio 5
Coberturas
CESPE - Analista Judiciário (STJ)/Apoio Especializado/Engenharia Civil/2015 O efeito da
sucção provocada pela ação do vento é relevante no projeto da estrutura do telhado,
principalmente quando da utilização de telhas cerâmicas.
Coberturas
CESPE - Analista Judiciário (STJ)/Apoio Especializado/Engenharia Civil/2015 O efeito da
sucção provocada pela ação do vento é relevante no projeto da estrutura do telhado,
principalmente quando da utilização de telhas cerâmicas. E!
Coberturas
Telhas
CESPE - AJ TRE RJ/Apoio Especializado/Engenharia Civil/2012 A telha de chapa zincada,
além da boa durabilidade e do baixo custo, apresenta bom isolamento térmico e acústico.
Coberturas
Telhas
CESPE - AJ TRE RJ/Apoio Especializado/Engenharia Civil/2012 A telha de chapa zincada,
além da boa durabilidade e do baixo custo, apresenta bom isolamento térmico e acústico.
E!
Coberturas
IADES EBSERH UFRN 2014 Através de dupla camada, consegue um isolamento térmico e um
isolamento de umidade. Com relação à telha, assinale a alternativa correta em relação à
suas características.
(A) Francesa ou marselha.
(B) Tipo plan.
(C) Romana.
(D) Portuguesa.
(E) Termoplan.
Coberturas
IADES EBSERH UFRN 2014 Através de dupla camada, consegue um isolamento térmico e um
isolamento de umidade. Com relação à telha, assinale a alternativa correta em relação à
suas características.
(A) Francesa ou marselha.
(B) Tipo plan.
(C) Romana.
(D) Portuguesa.
(E) Termoplan. C! A telha Termoplan tem uma camada interna de ar para proteção térmica
da telha. Possui bordas para encaixe na lateral
Coberturas
IADES EBSERH UFRN 2014 Através de dupla camada, consegue um isolamento térmico e um
isolamento de umidade. Com relação à telha, assinale a alternativa correta em relação à
suas características.
(A) Francesa ou marselha.
(B) Tipo plan.
(C) Romana.
(D) Portuguesa.
(E) Termoplan. C!
A telha Termoplan tem uma camada interna de ar para proteção térmica
Coberturas
Telhas
CESPE - Analista Judiciário (STJ)/Apoio Especializado/Engenharia Civil/2015 O efeito da
sucção provocada pela ação do vento é relevante no projeto da estrutura do telhado,
principalmente quando da utilização de telhas cerâmicas.
Coberturas
Telhas
CESPE - Analista Judiciário (STJ)/Apoio Especializado/Engenharia Civil/2015 O efeito da
sucção provocada pela ação do vento é relevante no projeto da estrutura do telhado,
principalmente quando da utilização de telhas cerâmicas. E!
Coberturas
Detalhes de ligações dos elementos – sambladuras e entalhes
São tipos de ligações práticas entre duas peças de madeiras definidas após verificação das
resistências das superfícies de contato ao esmagamento e, às vezes, ao cisalhamento de um
segmento da peça (caso específico dos nós extremos da tesoura).
2 cm
x
90º
a
b
d
α
d
b
Junta extrema para
α pequeno
X pequeno
D
ire
çã
o
 d
o
 d
e
n
te
Coberturas
Calhas e Rufos
55
10
55
16
60
22
8
8
16 70
10
65
17
17
60
25
8
8 10
89
89
17
17
60
35
8
8
Calha moldura para beiral
10
10 10
8
8 8
8 8
8
25
31 36
65 75 91
65 71
91
65 75 86
Calha americana para beiral
75
80
10 10
75
10 10
8080
100 100
100100
15 15
Calha quadrada para encontro com parede
80 85 100
110 120
150
10 10 15 15
15 15
Calha de platibanda
10
60
170 190 230
10 10
10 10 10
70 80
Rufo externo
10 10
10
75 85 105
150 170 200
15 15 15
Rufo interno
55 80 80
135
140 220
40
15
15
40
15
15
40
15
15
9090
12
1310
12
13 10
105 105
12
1310
12
13 10
12
13 10
12
1310
130 130 250
10
30 30
10
250
Rufo com pingadeira
Calha de água furtada
Coberturas
CESPE 2014 PF Eng Civil Na execução do telhado de uma edificação, com forma ilustradana
figura, a telha de fibrocimento foi substituída por telha cerâmica; o ponto do telhado não
foi alterado; não foram previstos rincões; a última linha de telhas será argamassada e todas
as telhas serão amarradas ao ripamento com arame recozido. Considerando essas
informações, julgue o item subsequente.
Para evitar o transbordamento nos beirais do telhado, rincões devem ser instalados.
Coberturas
Telhas
CESPE 2014 PF Eng Civil Para evitar o transbordamento nos beirais do telhado, rincões
devem ser instalados. E! Um espigão
Coberturas
Telhas
CESPE 2014 PF Eng Civil O telhado ilustrado na figura possui quatro espigões.
Coberturas
Telhas
CESPE 2014 PF Eng Civil O telhado ilustrado na figura possui quatro espigões. C!
Coberturas
Telhas
CESPE 2014 PF Eng Civil A inclinação do telhado para telhas cerâmicas deve ser maior que a
inclinação para telhas de fibrocimento.
Coberturas
Telhas
CESPE 2014 PF Eng Civil A inclinação do telhado para telhas cerâmicas deve ser maior que a
inclinação para telhas de fibrocimento. C!
✓ Inclinação para telhas de fibrocimento – 10% a 17%
✓ Inclinação para telhas cerâmicas– 30%
