02/05/2023 12:00:57 1/4
REVISÃO DE SIMULADO
Nome:
ARNON ALVES DE OLIVEIRA
Disciplina:
Desenho Técnico
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão

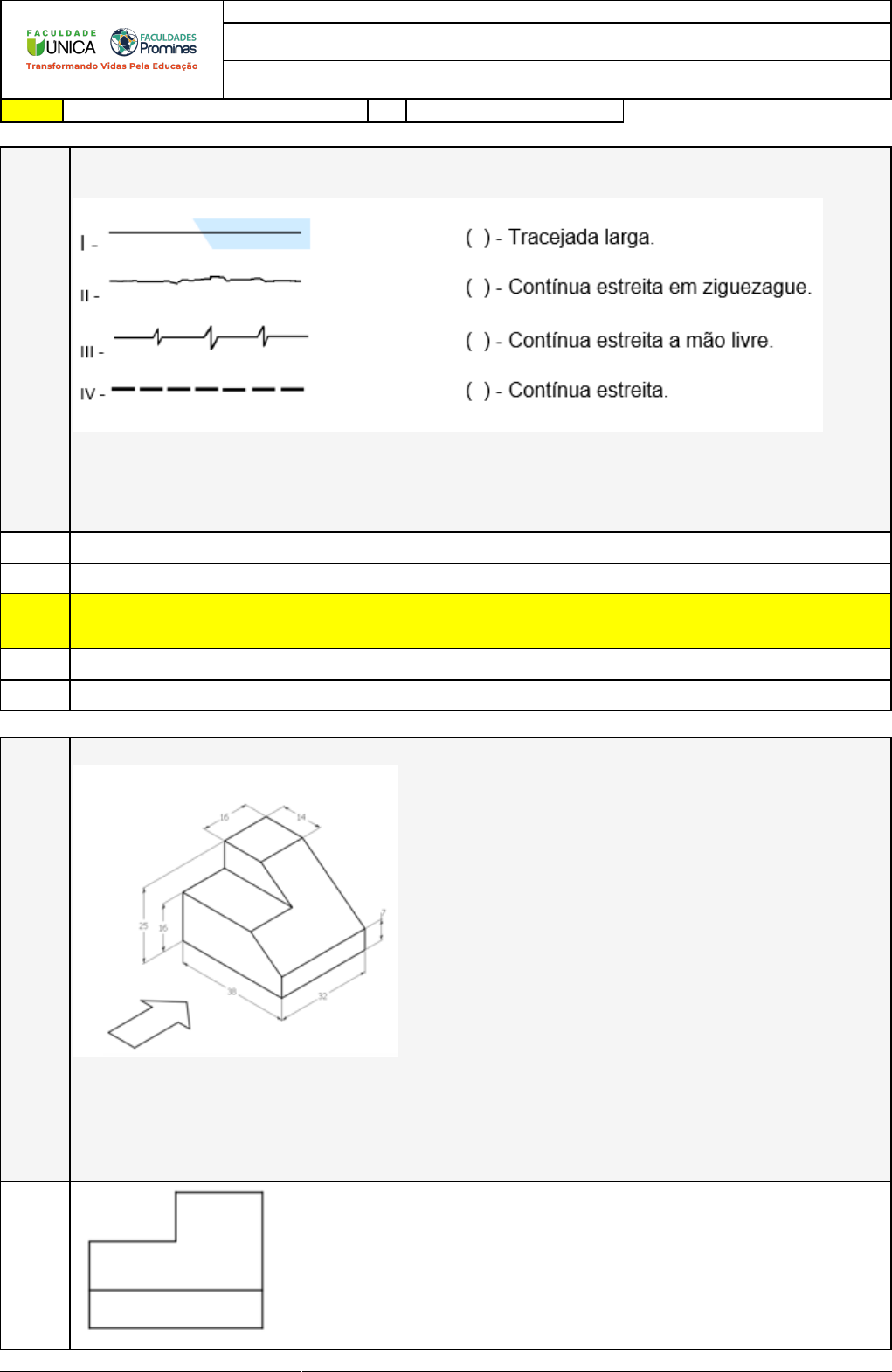

001 De acordo com A NBR 16861:2020 e os tipos de linha para desenho técnico, associe a
segunda coluna com a primeira.
I - ( ) - Tracejada larga.
II - ( ) - Contínua estreita em ziguezague.
III - ( ) - Contínua estreita a mão livre.
IV - ( ) - Contínua estreita.
A) I – II – IV – III.
B) I – II – III – IV
X C) IV – III – II – I.

D) III – II – IV – I.
E) IV – II – III – I.
Questão
002 Observe o objeto ilustrado abaixo:
A vista frontal de um objeto deve ser determinada de acordo com o observador, ele a
escolherá com base na maior quantidade de informação que a face possui. Assumindo
essa afirmação, considere a vista frontal do objeto acima apontada pela seta e assinale
qual a melhor representação bidimensional dessa vista:

A)
02/05/2023 12:00:57 2/4
B)
C)
X D)
E)
Questão
003 Observe a escala a seguir:
O lápis é fundamental para o desenhista, utilizando o material correto é possível
realizar uma infinidade de traços. Os lápis possuem classificação de acordo com B
(negritude), H (dureza), F (Espessura da ponta) e HB (Mescla de H com B).
Visto isso, relacione a segunda coluna de acordo com a primeira:
I - 9B e 4B ( ) – Linhas médias e escrita padrão.
II - 3B e B ( ) – Xilografia Xilogravura.
III - HB e F ( ) – Desenho técnico projetivo.
IV - H e2H ( ) – Desenhos livres.
V - 3H a 5H ( ) – Desenho não projetivo e artístico.
VI - 6H a 9H ( ) - Traços escuros e espessos
A) V – II – I – VI – IV – III.
02/05/2023 12:00:57 3/4
X B) III – VI – IV – II – V – I.
C) III – II – I – V – IV – VI.
D) III – IV – VI – II – V – I.
E) IV – VI – I – III – II – V.
Questão
004 Conforme dita a NBR 16861/2020 cada traço é destinado a um tipo de aplicação, isso
porque em um desenho técnico projetivo existe a necessidade constante de
representações distintas, como cortes, elementos não visíveis, hachuras, cotas e outros.
Observe a traço na imagem:

Essa é a linha contínua estreita, e é utilizada em:
X A) Linhas de cotas; Linhas auxiliares; Linhas de chamadas.
B) Linhas de cotas; Contorno visível; Aresta visível.
C) Linhas de centro de gravidade; Cantos antes da conformação; Detalhes situados antes
do plano de corte.
D) Linhas de centro; Linhas de simetrias; Trajetórias.
E) Linhas de cotas; Linhas auxiliares; • Aresta visível.
Questão
005 Esse instrumento é utilizado para medir e desenvolver uma variação de escala em um
desenho, nessa ferramenta é possível encontrar seis tipos diferentes de escalas: 1: 20,
1: 25, 1: 50,1:75,1: 100 e 1: 125. Essa é uma importante ferramenta principalmente
para o desenho técnico mecânico, arquitetônico e estrutural que trabalham bastante
com escalas de redução. O texto se refere ao
A) Régua em T.
B) Transferidor.
C) Esquadro de 30 e 60°.
D) Borracha.
X E) Escalímetro.
Questão
006 Para a confecção de desenhos técnicos, o papel utilizado é o sufite (branco e sem
pautas). As dimensões para desenho variam conforme a ISSO 216 em classificações A,
B e C. Todavia, a classificação utilizada para o desenho é a A, sendo os tamanhos A4,
A3 e A0 os mais comuns. Com base no capítulo estudado, assinale a alternativa que
apresenta as dimensões dos modelos A4, A3 e A0 respectivamente:
A) A4 (20 x 30), A3 (30 x 40) e A0 (85 x 119)
B) A4 (84,1 x 118,9), A3 (29,7 x 42) e A0 (21 x 29,7)
C) A4 (21 x 29,5), A3 (29,5 x 42) e A0 (84,1 x 119,9)
D) A4 (50 x 32), A3 (23,9 x 42,11) e A0 (85 x 118,95)
X E) A4 (21 x 29,7), A3 (29,7 x 42) e A0 (84,1 x 118,9)
Questão
007 A caligrafia técnica é extremamente importante para o desenvolvimento do desenho
técnico projetivo manual. Dentro de um projeto técnico, existe a necessidade do
sistema de cotagem, legendas, anotações e diversos símbolos técnicos. Por isso existe
uma padronização de escrita, através da NBR 16861/2020, essa norma dita que a
escrita técnica pode ser reta ou inclinada. A inclinação permitida para a escrita técnica
é
02/05/2023 12:00:57 4/4
X A) 15 graus em relação ao seu eixo vertical.
B) 45 graus em relação ao seu eixo vertical.
C) 17 graus em relação ao seu eixo vertical.
D) 20 graus em relação ao seu eixo vertical.
E) 51 graus em relação ao seu eixo vertical.
Questão
008 O discente que inicia seus estudos em desenho técnico, encontra-se primeiro imerso a
um mar de teorias voltadas para sua aplicação. Estudando normas técnicas, métodos
de execução e aplicação prática. É indicado que um aluno que iniciou os estudos do
desenho técnico, comece a praticar pelo
A) desenho utilizando AutoCad.
X B) desenho técnico manual.
C) desenho técnico não projetivo.
D) desenho auxiliado por computador.
E) desenho técnico projetivo.
