ATIVIDADE AVALIATIVA DE SISTEMA ELÉTRICO DE POTÊNCIA:
COORDENAÇÃO
ALUNOS: Samuel Maciel
Freitas; Cauã de Lima Ramos
PROF.: Ailton Lopes 26/04/2023

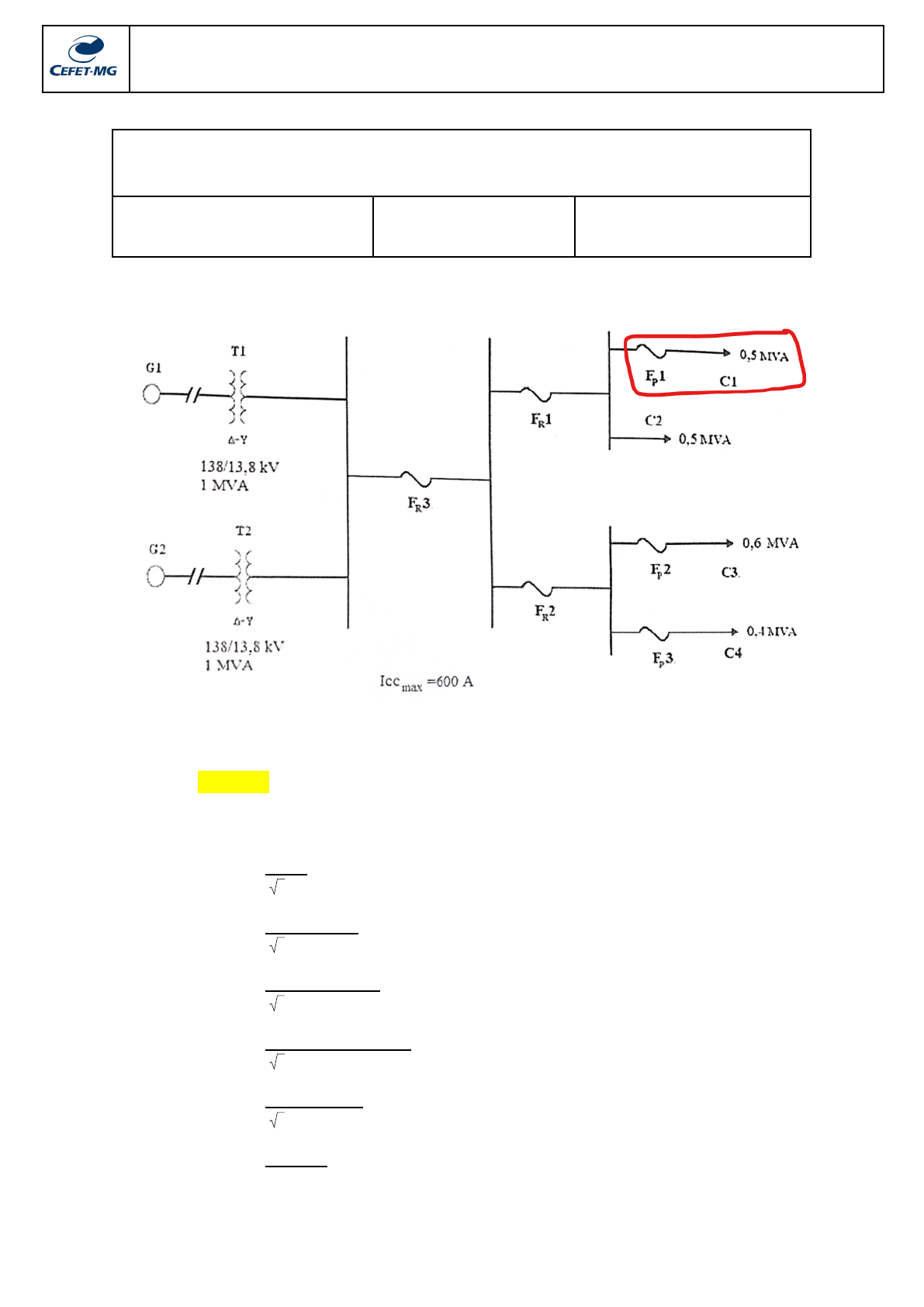

Circuito 1
Lado analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 5 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal (corrente para C1 (carga 1):𝐼𝑛
=> 𝐼𝑛1 = 𝑆
3×𝑉
=> 𝐼𝑛1 = 0,5 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛1 = 0,5 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛1 = (5×10⁻¹)(1× 10⁶)
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛1 = 5×10⁵
3×(1,38×10⁴)
=> 𝐼𝑛1 = 5×10⁵2,39×10⁴
=> 𝐼𝑛1 = 2, 09 × 10 ¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑝1 = (2, 06 × 10¹)(1, 5)
=> 𝐼𝑛𝑝1 = 3, 14 × 10¹ 𝐴
4º Passo: Definir o fusível:
=> É um fusível principal, não de retaguarda;
=> Não deve romper na corrente nominal de ;≃ 3, 14 × 10 ¹𝐴
=> 15T
Lado analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 6 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal para C3 (carga 3):𝐼𝑛
=> 𝐼𝑛2 = 𝑆
3×𝑉
=> 𝐼𝑛2 = 0,6 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛2 = 0,6 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛2 = (6×10⁻¹)(1× 10⁶)
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛2 = 6×10⁵
3×(1,38×10⁴)
CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
CEFET MG - CAMPUS CURVELO
=> 𝐼𝑛2 = 6×10⁵2,39×10⁴
=> 𝐼𝑛2 = 2, 51 × 10¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑝2 = (2, 51 × 10¹)(1, 5)
=> 𝐼𝑛𝑝2 = 3, 76 × 10¹ 𝐴
4º Passo: Definir o fusível:
=> É um fusível principal, não de retaguarda;
=> Não deve romper na corrente nominal de ;≃ 3, 76 × 10 ¹𝐴
=> 25T
Lado analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 4 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal para C4 (carga 4):𝐼𝑛
=> 𝐼𝑛3 = 𝑆
3×𝑉
=> 𝐼𝑛3 = 0,4 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛3 = 0,4 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛3 = (4×10⁻¹)(1× 10⁶)
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛3 = 4×10⁵
3×(1,38×10⁴)
=> 𝐼𝑛3 = 4×10⁵2,39×10⁴
=> 𝐼𝑛3 = 1, 67 × 10¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑝3 = (1, 67 × 10¹)(1, 5)
=> 𝐼𝑛𝑝3 = 2, 50 × 10¹ 𝐴
4º Passo: Definir o fusível:
=> É um fusível principal, não de retaguarda;
=> Não deve romper na corrente nominal de ;≃ 2, 50 × 10¹𝐴
=> 15T
Lado (e fusível) analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 5 𝑀𝑉𝐴 + 0, 5 𝑀𝑉𝐴
=> 1 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal para C1 e C2 (carga 1 e 2):𝐼𝑛
=> 𝐼𝑛4 = 𝑆
3×𝑉
CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
CEFET MG - CAMPUS CURVELO
=> 𝐼𝑛4 = 1 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛4 = 1 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛4 = 1 × 10⁶
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛4 = 1×10⁶
3×(1,38×10⁴)
=> 𝐼𝑛4 = 1×10⁶2,39×10⁴
=> 𝐼𝑛4 = 0, 418 × 10²𝐴
=> 𝐼𝑛4 = (4, 18 × 10⁻¹)(1 × 10²)𝐴
=> 𝐼𝑛4 = 4, 18 × 10¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑟1 = (4, 18 × 10¹)(1, 5)
=> 𝐼𝑛𝑟1 = 6, 27 × 10¹ 𝐴
4º Passo: Definir o fusível:
=> É um fusível de retaguarda, não principal;
=> Não deve romper antes do(s) principal(is) posterior(es);
=> Não deve romper na corrente nominal de ;≃ 6, 27 × 10¹𝐴
=> 40T
Lado (e fusível) analisado:
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 6 𝑀𝑉𝐴 + 0, 4 𝑀𝑉𝐴
=> 1 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal para C3 e C4 (carga 3 e 4):𝐼𝑛
=> S (circuito anterior) = S (circuito atual)∴ 𝐼𝑛2 = 4, 18 × 10¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑟2 = (4, 18 × 10¹)(1, 5)
=> 𝐼𝑛𝑟2 = 6, 27 × 10¹ 𝐴
4º Passo: Definir o fusível:
=> É um fusível de retaguarda, não principal;
=> Não deve romper antes do(s) principal(is) posterior(es);
=> Não deve romper na corrente nominal de ;≃ 6, 27 × 10¹𝐴
=> 40T
Lado (e fusível) analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 5 𝑀𝑉𝐴 + 0, 5 𝑀𝑉𝐴 + 0, 6 𝑀𝑉𝐴 + 0, 6 𝑀𝑉𝐴
=> 2 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal para C1, C2, C3 e C4 (carga 1, 2, 3 e 4):𝐼𝑛
=> 𝐼𝑛5 = 𝑆
3×𝑉
=> 𝐼𝑛5 = 2 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
CEFET MG - CAMPUS CURVELO
=> 𝐼𝑛5 = 2 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛5 = 2 × 10⁶
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛5 = 2 × 10⁶
3×(1,38×10⁴)
=> 𝐼𝑛5 = 2 × 10⁶2,39×10⁴
=> 𝐼𝑛5 = 0, 837 × 10²
=> 𝐼𝑛5 = (8, 37 × 10⁻¹)(1 × 10²)
=> 𝐼𝑛5 = 8, 37 × 10¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑟3 = (8, 37 × 10¹)(1, 5)
=> 𝐼𝑛𝑟3 = 12, 56 × 10¹
=> 𝐼𝑛𝑟3 = (1, 256 × 10¹)(1 × 10¹)
=> 𝐼𝑛𝑟3 = 1, 256 × 10²𝐴
4º Passo: Definir o fusível:
=> É um fusível de retaguarda, não principal;
=> Não deve romper antes do(s) principal(is) posterior(es);
=> Não deve romper na corrente nominal de ;≃ 1, 256 × 10²𝐴
=> 100T
___________________________________________________________________________
Circuito 2
Lado analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 1 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal para C1 (carga 1):𝐼𝑛
=> 𝐼𝑛1 = 𝑆
3×𝑉
=> 𝐼𝑛1 = 1 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛1 = 1 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛1 = 1 × 10⁶
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛1 = 1×10⁶
3×(1,38×10⁴)
=> 𝐼𝑛1 = 1×10⁶2,39×10⁴
=> 𝐼𝑛1 = 0, 418 × 10²𝐴
=> 𝐼𝑛1 = (4, 18 × 10⁻¹)(1 × 10²)𝐴
=> 𝐼𝑛1 = 4, 18 × 10¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑝1 = (4, 18 × 10¹)(1, 5)
=> 𝐼𝑛𝑝1 = 6, 27 × 10¹ 𝐴
4º Passo: Definir o fusível:
=> É um fusível principal, não de retaguarda;
=> Não deve romper na corrente nominal de ;≃ 6, 27 × 10¹𝐴
=> 40T
Lado analisado do circuito:
CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
CEFET MG - CAMPUS CURVELO
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 5 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal (corrente para C2 (carga 2):𝐼𝑛
=> 𝐼𝑛3 = 𝑆
3×𝑉
=> 𝐼𝑛3 = 0,5 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛3 = 0,5 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛3 = (5×10⁻¹)(1× 10⁶)
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛3 = 5×10⁵
3×(1,38×10⁴)
=> 𝐼𝑛3 = 5×10⁵2,39×10⁴
=> 𝐼𝑛3 = 2, 09 × 10 ¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑝3 = (2, 06 × 10¹)(1, 5)
=> 𝐼𝑛𝑝3 = 3, 14 × 10¹ 𝐴
4º Passo: Definir o fusível:
=> É um fusível principal, não de retaguarda;
=> Não deve romper na corrente nominal de ;≃ 3, 14 × 10¹𝐴
=> 15T
Lado analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 8 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal (corrente para C3 (carga 3):𝐼𝑛
=> 𝐼𝑛3 = 𝑆
3×𝑉
=> 𝐼𝑛3 = 0,8 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛3 = 0,8 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛3 = (8×10⁻¹)(1× 10⁶)
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛3 = (8×10⁵)
3×(1,38×10⁴)
=> 𝐼𝑛3 = 8×10⁵2,39×10⁴
=> 𝐼𝑛3 = 3, 35 × 10 ¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑝3 = (3, 35 × 10¹)(1, 5)
=> 𝐼𝑛𝑝3 = 5, 02 × 10¹ 𝐴
4º Passo: Definir o fusível:
CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
CEFET MG - CAMPUS CURVELO
=> É um fusível principal, não de retaguarda;
=> Não deve romper na corrente nominal de ;≃ 5, 02 × 10¹ 𝐴
=> O Icc vale 700A;
=> 40T
Lado analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 2 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal (corrente para C4 (carga 4):𝐼𝑛
=> 𝐼𝑛4 = 𝑆
3×𝑉
=> 𝐼𝑛4 = 0,2 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛4 = 0,2 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛4 = (2×10⁻¹)(1× 10⁶)
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛4 = 2×10⁵
3×(1,38×10⁴)
=> 𝐼𝑛4 = 2×10⁵2,39×10⁴
=> 𝐼𝑛4 = 0, 836 × 10 ¹
=> 𝐼𝑛4 = (8, 36 × 10 ⁻¹)(1 × 10 ¹)
=> 𝐼𝑛4 = 8, 36 × 10⁰ 𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:=> 𝐼𝑛𝑝4 = (8, 36 × 10⁰)(1, 5)
=> 𝐼𝑛𝑝4 = 12, 54 × 10⁰
=> 𝐼𝑛𝑝4 = (1, 254 × 10¹)(1 × 10⁰)
=> 𝐼𝑛𝑝4 = 1, 254 × 10¹ 𝐴
4º Passo: Definir o fusível:
=> É um fusível principal, não de retaguarda;
=> Não deve romper na corrente nominal de ;≃ 1, 254 × 10¹ 𝐴
=> 6T
Lado (e fusível) analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 1 𝑀𝑉𝐴 + 0, 5 𝑀𝑉𝐴
=> 1, 5 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal para C1 e C2 (carga 1 e 2):𝐼𝑛
=> 𝐼𝑛5 = 𝑆
3×𝑉
=> 𝐼𝑛5 = 1,5 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛5 = 1,5 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛5 = 1,5 × 10⁶
3×(1,38×10¹)(1×10³)
CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
CEFET MG - CAMPUS CURVELO
=> 𝐼𝑛5 = 1,5 × 10⁶
3×(1,38×10⁴)
=> 𝐼𝑛5 = 1,5 × 10⁶2,39×10⁴
=> 𝐼𝑛5 = 0, 628 × 10²
=> 𝐼𝑛5 = (6, 28 × 10⁻¹)(1 × 10²)
=> 𝐼𝑛5 = 6, 28 × 10¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑟5 = (6, 28 × 10¹)(1, 5)
=> 𝐼𝑛𝑟5 = 9, 42 × 10¹𝐴
4º Passo: Definir o fusível:
=> É um fusível de retaguarda, não principal;
=> Não deve romper antes do(s) principal(is) posterior(es);
=> Não deve romper na corrente nominal de ;≃ 9, 42 × 10¹𝐴
=> 65T
Lado (e fusível) analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 0, 8 𝑀𝑉𝐴 + 0, 2 𝑀𝑉𝐴
=> 1 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal para C3, C4 (carga 3 e 4):𝐼𝑛
=> 𝐼𝑛5 = 𝑆
3×𝑉
=> 𝐼𝑛5 = 1 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛5 = 1 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛5 = 1 × 10⁶
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛5 = 1 × 10⁶
3×(1,38×10⁴)
=> 𝐼𝑛5 = 1 × 10⁶2,39×10⁴
=> 𝐼𝑛5 = 0, 418 × 10²
=> 𝐼𝑛5 = (4, 18 × 10⁻¹)(1 × 10²)
=> 𝐼𝑛5 = 4, 18 × 10¹𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑟5 = (4, 18 × 10¹)(1, 5)
=> 𝐼𝑛𝑟5 = 6, 27 × 10¹𝐴
4º Passo: Definir o fusível:
=> É um fusível de retaguarda, não principal;
=> Não deve romper antes do(s) principal(is) posterior(es);
=> Não deve romper na corrente nominal de ;≃ 6, 27 × 10¹𝐴
=> 40T
Lado (e fusível) analisado do circuito:
1º Passo: Verificar a potência total da(s) carga(s):
=> 1 𝑀𝑉𝐴 + 0, 5 𝑀𝑉𝐴 + 0, 8 𝑀𝑉𝐴 + 0, 2 𝑀𝑉𝐴
=> 2, 5 𝑀𝑉𝐴
2º Passo: Encontrar a corrente nominal para C1, C2, C3 e C4 (carga 1, 2, 3 e 4):𝐼𝑛
CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA DE MINAS GERAIS
CEFET MG - CAMPUS CURVELO
=> 𝐼𝑛5 = 𝑆
3×𝑉
=> 𝐼𝑛5 = 2,5 𝑀𝑉𝐴
3 × 13,8 𝐾𝑉𝐴
=> 𝐼𝑛5 = 2,5 × 10⁶
3×13,8×(1×10³)
=> 𝐼𝑛5 = 2,5 × 10⁶
3×(1,38×10¹)(1×10³)
=> 𝐼𝑛5 = 2,5 × 10⁶
3×(1,38×10⁴)
=> 𝐼𝑛5 = 2,5 × 10⁶2,39×10⁴
=> 𝐼𝑛5 = 1, 05 × 10²𝐴
3º Passo: Encontrar a corrente de ruptura de Fp1 utilizando o fator de segurança desejado:
=> 𝐼𝑛𝑟5 = (1, 051 × 10²)(1, 5)
=> 𝐼𝑛𝑟5 = 1, 58 × 10²𝐴
4º Passo: Definir o fusível:
=> É um fusível de retaguarda, não principal;
=> Não deve romper antes do(s) principal(is) posterior(es);
=> Não deve romper na corrente nominal ;≃ 1, 58 × 10²𝐴
=> 100T
0,01
0,1
1
10
100
1000
1 10 100 1000 10000
TEMPO
(seg)
CORRENTE (A)
6 40 65 100
140 200
CURVAS CARACTERÍSTICAS DE FUSÃO TEMPO X CORRENTE
TIPO "T" - EM CONFORMIDADE COM A NORMA ABNT NBR 7282:2011
Curva de máximo
Curva de mínimo
CORRENTE NOMINAL
T
GRUPO-A
251510
Tempo mínimo para coordenação segura
