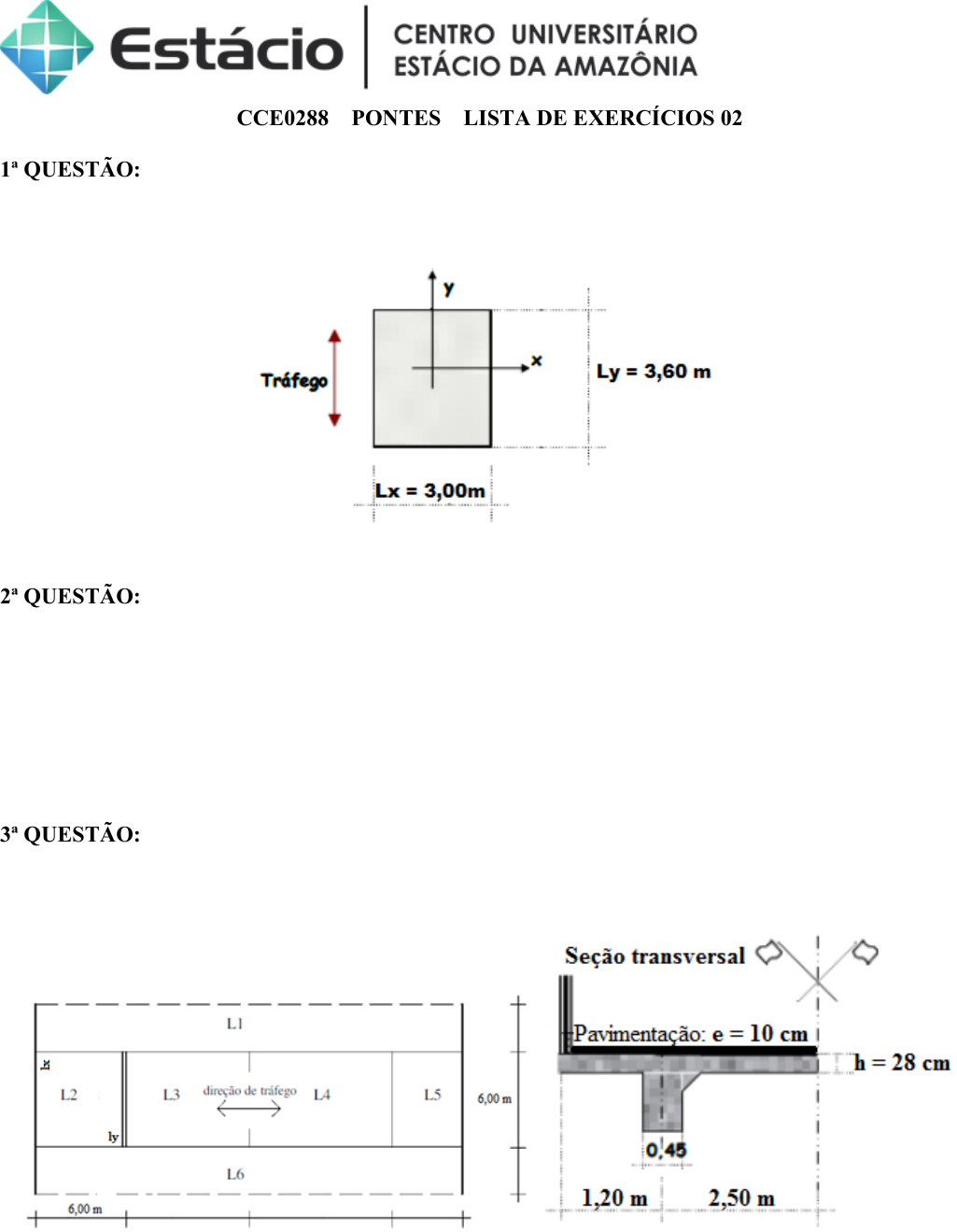

CCE0288 – PONTES – LISTA DE EXERCÍCIOS 02

Página 1 de 1

1ª QUESTÃO:
Calcule os momentos fletores devido a carga móvel de uma laje de ponte rodoviária, classe 30, cujo esquema
está abaixo indicado. Considere: altura da laje igual a 220 mm; altura do pavimento igual a 50 mm; largura da
roda = 40 cm.

RESPOSTAS:𝐌𝐱𝐦,𝐪 = 𝟏𝟕, 𝟏𝟖 𝐤𝐍. 𝐦; 𝐌𝐲𝐦,𝐪 = 𝟏𝟑, 𝟐𝟓 𝐤𝐍. 𝐦.

2ª QUESTÃO:
Considerando os dados de uma ponte rodoviária bi-apoiada com dois balanços, classe 45, verifique à fadiga
das armaduras de flexão da laje.
Dados: h = 0,25 m; d’ = 0,03 cm; Ase = 10,41 cm²/m → ∅ 12.5 c/12; Momento fletor devido a carga
permanente = 16,37 kN.m; Momento fletor máximo devido a carga variável = 49,44 kN.m; Momento fletor
mínimo devido a carga variável = 0,00 kN.m; αe = 10; ∆fsd,ad,mín = 105 MPa.

RESPOSTA: ∆𝛔𝐬 = 𝟏𝟖, 𝟗𝟒 𝐤𝐍/𝐜𝐦² > ∆𝐟𝐬𝐝,𝐚𝐝,𝐦í𝐧 = 𝟏𝟎, 𝟓 𝐤𝐍/𝐜𝐦² → 𝐀𝐬 = 𝟏𝟖, 𝟕𝟖 𝐜𝐦²/𝐦

3ª QUESTÃO:
Seja a ponte rodoviária, classe 45, cujo esquema com o respectivo sentido do tráfego e seção transversal abaixo
indicadas, determine os momentos fletores (Mxm, Mym e Mye) devido às cargas permanentes e móveis. Dados
adicionais: Recapeamento = 2,00 kN/m²; γpavimentação = 24 kN/m³.



RESPOSTA:
Carga permanente: 𝐌𝐱𝐦,𝐠 = 𝟏𝟐, 𝟑𝟏 𝐤𝐍. 𝐦; 𝐌𝐲𝐦,𝐠 = 𝟏𝟒, 𝟕𝟕 𝐤𝐍. 𝐦; 𝐌𝐲𝐞,𝐠 = −𝟑𝟒, 𝟒𝟕 𝐤𝐍. 𝐦
Carga variável: 𝐌𝐱𝐦,𝐪 = 𝟑𝟑, 𝟑𝟓 𝐤𝐍. 𝐦; 𝐌𝐲𝐦,𝐪 = 𝟑𝟔, 𝟑𝟓 𝐤𝐍. 𝐦; 𝐌𝐲𝐞,𝐪 = −𝟗𝟕, 𝟏𝟎 𝐤𝐍. 𝐦
